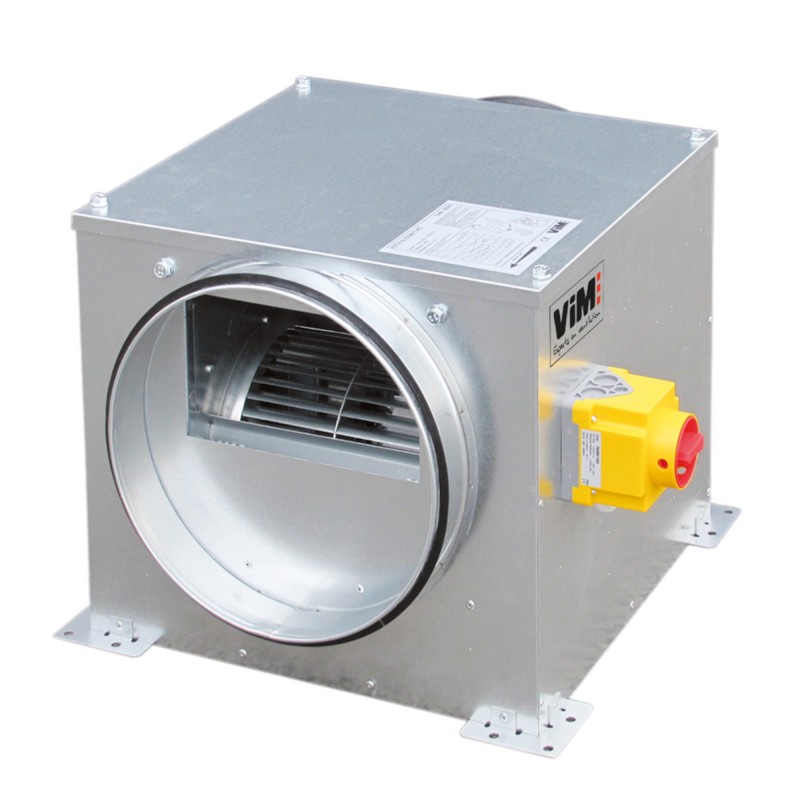

KSTD ECOWATT®

Caissons d'extraction ou d'insufflation

Entraînement direct - Action - ECM < 4 600 m3/h

KSTD ECOWATT® Agrandir l'image

KSTD ECOWATT®

Caissons d'extraction ou d'insufflation


Entraînement direct - Action - ECM < 4 600 m3/h

PIC-ERP-conforme-01.jpg Conformes ErP 2018 - UVNR - Moteur EC variable
PIC-Isolation-acoustique-01.jpg PIC-Porte-filtre-01.jpg PIC-Moteur-ecm-01.jpg OPTAIR RT Conso

  • Moteur ECM basse consommation
  • Version nue, isolée 10 mm ou 50 mm
  • Potentiomètre intégré
  • Filtre G4, M5 ou F7
  • Option Pack PR ou RMEC pour régulation


Application
  • Extraction ou introduction d’air.
  • Installation à l’intérieur ou à l’extérieur sans toiture.
  • Montage horizontal ou vertical.
  • Gamme

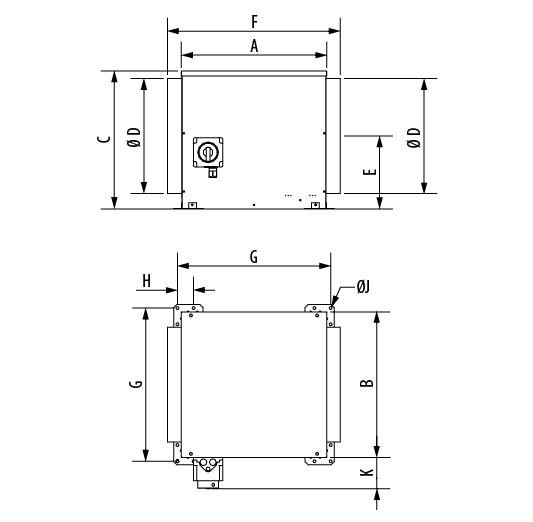

  • Encombrement

  • Documentation

  • Prix Public

  • Logiciels

  • Réferences

Débits de 400 à 4 600 m3/h.
6 tailles : 7 (Ø250) / 10 (Ø315) / 15 (Ø355) / 28/40 (Ø450) / 45 (Ø500).
3 versions :
  • NU : caisson sans isolation.
  • IS : isolation 10 mm mousse polyéthylène 6 faces M1.
  • DB : isolation renforcée 50 mm de laine de roche 6 faces M0.
Avec INTZ ou INTZ + BDEZ (Interrupteur + Dépressostat).

Construction
  • Caisson en tôle d’acier galvanisé équipé de 4 pattes de fixation.
  • Logement pour filtre G4, M5 ou F7 (accessoires).
  • Accès au filtre et au ventilateur par le couvercle.
  • Raccordement circulaire avec joints étanchéité classe D.
  • Ventilateur double ouïe à action avec moteur intégré.
  • INTZ : interrupteur de proximité cadenassable avec renvoi de position monté/câblé.
  • BDEZ : dépressostat monté, non raccordé aérauliquement, à régler sur chantier (dans la version INTZ+BDEZ).


Isolation
  • Version IS : isolation acoustique et thermique en mousse de polyéthylène 10 mm M1.
  • Version DB : isolation renforcée acoustique et thermique en laine de roche 50 mm, densité 70 kg/m3, revêtue d’un voile haute vitesse tissé, classement au feu M0 (A1 selon la norme EN 13 501.1).


Motorisation
  • Moteur de type ECM à commutation électronique, très haut rendement régulable :
    • Protection thermique gérée par électronique à réarmement automatique.
    • Température d’air mini/maxi : -20°C/+40°C.
    • Taille 07 à 15 : moteur IP44, monophasé 230V, 50-60Hz, classe B.
    • Taille 28 : moteur IP54, monophasé 230V, 50-60Hz, classe B.
    • Taille 40 et 45 : moteur IP54, triphasé 400V, 50-60Hz, classe B.

Sélection ventilateurs C4 - 400°C 1/2H

Version

Taille

A

B

C

ØD

E

F

G

H

ØJ

K

Poids (Kg)

NU
IS

07

385

385

337

250

183

470

409

50

9

95

10

10

385

385

382

315

196

470

409

50

9

95

12

15

450

450

426

355

226

534

474

50

9

95

18

28

600

600

504

450

258

754

623

50

9

95

36

40

600

600

504

450

258

754

623

50

9

95

39

45

702

702

656

500

382

853

724

50

9

95

53

DB

07

465

465

428

250

240

536

489

50

9

95

22

10

465

465

473

315

263

536

489

50

9

95

24

15

530

530

518

355

268

680

554

50

9

95

30

28

675

675

595

450

319

823

698

50

9

95

57

40

675

675

595

450

319

823

698

50

9

95

60

45

772

772

737

500

420

915

805

75

12

95

77

Fermer Ouvrir Caractéristiques détaillées

Pages catalogue texte (CT)

Pages catalogue texte (CT) Autres langues

Fermer Ouvrir Prix tarif public

Pages catalogue prix (CP)

Fermer Ouvrir Notices d'installation

Notice installation / maintenance (NT) Autre

Fermer Ouvrir Certificats Performance / Environnement

Fermer Ouvrir Certificats Electriques / ATEX

Déclarations CE électriques (DCCE)

Fermer Ouvrir Aide à la prescription

Texte de prescription (TP)

OPTAIR RT Conso
Télécharger OPTAIR Conso Media locked
Logiciel de sélection des caissons VMC en Collectif - Calcul des consommations électriques


  • Calcul automatique des débits mini/maxi DTU 68.3 et RT2012
  • Sélection des ventilateurs adaptés
  • Fiche technique détaillée avec consommation du ventilateur déterminé selon sont point de fonctionnement, suivant les règles Th-BCE
  • Mise à jour automatique de l'application (nécessite une connexion internet)

Août 2020 : nouvelle version (mise à jour automatique)

  • Ajout des TED F400 ECOWATT COP et des KUBAIR F400 ECOWATT COP (en projet rapide VMC collective et en projet complet)

  • Ajout des KSTD et KSTD IP 16

  • Suppression des KSTD et KSTD IP 19

Télécharger le manuel d'utilisation
OPTAIR VMC
Télécharger OPTAIR VMC 2018 Media locked
Logiciel de dimensionnement et de devis des installations de VMC

  • Dimensionnement des réseaux et sélection du ventilateur adapté.
  • Fonctionne pour toute installation auto-réglable, hygro-réglable et gaz.
  • Calculs conformes aux normes en vigueur.
  • Fournit une liste détaillée et chiffrée du matériel sélectionné.
  • Permet la réalisation des devis à partir de la base de données des produits VIM.
  • Application possible en VMC simple-flux TERTIAIRE.

Août 2020 : nouvelle version (mise à jour automatique)

  • Ajout des TED F400 ECOWATT COP et des KUBAIR F400 ECOWATT COP (en projet rapide VMC collective et en projet complet)
  • Ajout des KSTD et KSTD IP 16
  • Suppression des KSTD et KSTD IP 19
Télécharger le manuel d'utilisation
