VORAX® VISION - VORAX® VISION CONFORT
Plafonds filtrants
Modulaire - Captation - Diffusion
Agrandir l'image
VORAX® VISION - VORAX® VISION CONFORT
Nouveau produit
 |
 |
- Design valorisant
- Hauteur compacte 300 mm
- Capteur soudé étanche
- Éclairage par spots LED
- Finition inox brossé SB

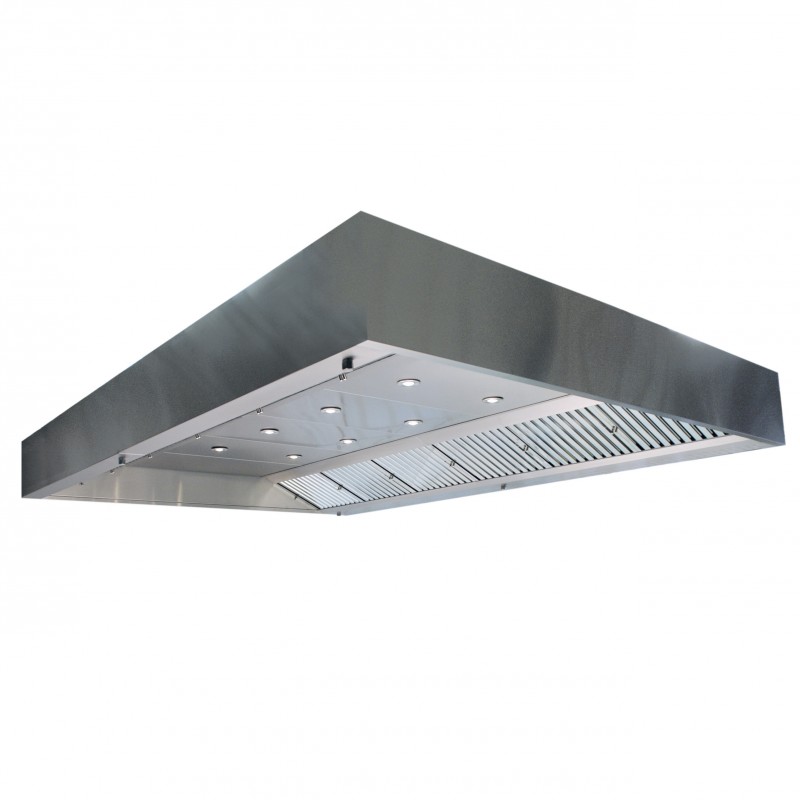

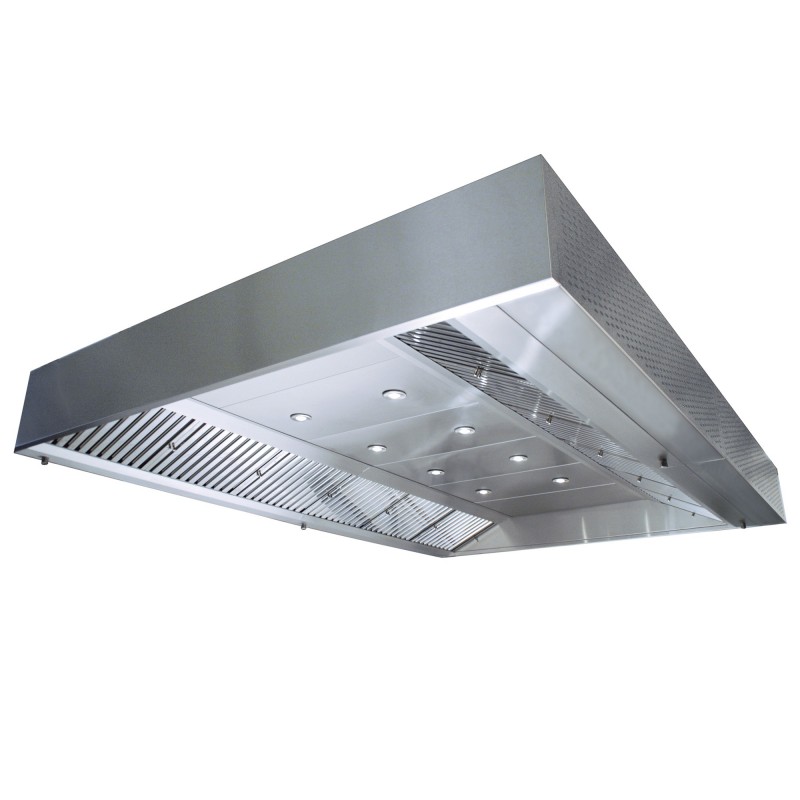

- Diffusion basse vitesse 2 faces ou 4 faces : VORAX® VISION CONFORT
Application
Captation, filtration des polluants dans les cuisines professionnelles. Diffusion d’air de compensation à basse vitesse.
Hauteur d’installation jusqu’à 2,80 m.
-
Description
-
Dimensions
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
Module complet constitué de 2 capteurs et de plaques de plafond.
Capteur d’extraction rigide monobloc. Montage simplifié.
7 longueurs : 1 416, 1 652, 1 888, 2 124, 2 360, 2 596 et 2 832 mm.
2 joues latérales de terminaison, ép. 35 mm, pour le cantonnement.
6 largeurs standard : 1 750, 2 000, 2 250, 2 500, 2 750 et 3 000 mm, version confort 2 750 mm maxi.
Longueur totale évolutive par assemblage de différents modules.
Hauteur 300 mm.
VORAX® VISION
VORAX® VISION CONFORT diffusion 2 faces
VORAX® VISION CONFORT diffusion 4 faces
Capteur d’extraction rigide monobloc. Montage simplifié.
7 longueurs : 1 416, 1 652, 1 888, 2 124, 2 360, 2 596 et 2 832 mm.
2 joues latérales de terminaison, ép. 35 mm, pour le cantonnement.
6 largeurs standard : 1 750, 2 000, 2 250, 2 500, 2 750 et 3 000 mm, version confort 2 750 mm maxi.
Longueur totale évolutive par assemblage de différents modules.
Hauteur 300 mm.
VORAX® VISION
- Assemblage modulaire composé de :
- Capteurs d’extraction rigides hauteur 300 mm.
- Partie visible en acier inoxydable AISI 304 L (1.4307) finition brossée SB.
- Tôle supérieure en acier galvanisé.
- Gouttière interne de récupération des condensats soudée en extrémité, étanchéité renforcée, équipée d’un organe de purge fileté ½ ˝ gaz.
- Gousset de raccordement en extrémité en acier galvanisé ép. 10/10ème.
- Filtre à choc tout inox 247 mm x 472 mm ép. 25 mm.
- Plafond plat entre capteur :
- Inox austénitique AISI 304L (1.4307) finition brossée SB.
- Plafond en continu : alternance bord à bord de plaques support éclairage et de plaques neutre de 472 mm. Selon longueurs des hottes, ½ plaques de 236 mm utilisées aux extrémités.
- Isolation des plaques éclairages et des plaques neutres pour éviter la condensation, isolant épaisseur 10 mm classé M1.
- Éclairage par spot LED 7W:
- Avancée de profondeur 1 750 : 1 spot par mètre.
- Avancée de profondeur 2 000 et plus : 2 spots par mètre.
- Implantation des éclairages étudiée pour un niveau moyen d’éclairement de 500 Lux minimum dans la zone de travail.
- Joues doubles peaux en extrémités :
- Permet la fermeture du volume de cantonnement et deux types de pose (encastrée ou en applique).
- Inox austénitique AISI 304L (1.4307) finition brossée SB.
- Hauteur 300 mm largeur 35 mm.
- Traverse de montage (2 par module) :
- Assure l’écartement entre les capteurs d’extraction.
- Traverse rigide en acier galvanisé ép. 2 mm, hauteur 44 mm.
- Percée pour fixation sur les capteurs d’extraction et passage des tiges filetées.
VORAX® VISION CONFORT diffusion 2 faces
- Chambre de pulsion largeur 140 mm le long des capteurs d’extraction, isolée intérieurement pour éviter la condensation, isolant 10 mm classé M1.
Accès à la chambre de pulsion par trappe de visite : facilité de montage et d’entretien.
Face avant avec double niveau de perforation pour une compensation à basse vitesse horizontale.
VORAX® VISION CONFORT diffusion 4 faces
- Chambre de pulsion longitudinale, largeur 140 mm, identique à VORAX® VISION confort 2 faces.
- Joues de pulsion latérales, largeur 400 mm, avec rideau d’air : diffusion basse vitesse verticale en partie inférieure permettant d’améliorer le cantonnement.
VORAX® VISION
VORAX® VISION CONFORT - Diffusion 2 faces / 4 faces
Piquage(s) extraction recommandé(s) :
J = 35 mm diffusion 2 faces
J = 400 mm diffusion 4 faces
VORAX® VISION CONFORT - Diffusion 2 faces / 4 faces
Piquage(s) extraction recommandé(s) :
- Modules 1 416, 1 652, 1 888, 2 124, 2 360 : 1 piquage Ø 315
- Modules 2 596, 2 832 : 2 piquages Ø 315.
J = 35 mm diffusion 2 faces
J = 400 mm diffusion 4 faces
Caractéristiques détaillées
Pages catalogue texte (CT)
Prix tarif public
Pages catalogue prix (CP)
Aide à la prescription
Texte de prescription (TP)
Documents commerciaux
Autres fichiers
OPTAIR Cuisine
Télécharger OPTAIR Cuisine 2022 (Pas de mise à jour automatique de la version précédente)
NOUVEAU - Logiciel de calcul des débits et de dimensionnement des hottes en cuisines professionnelles
OPTAIR CUISINE doit être intégralement ré-installé.
Pour tout problème de fonctionnement, merci d'envoyer votre demande par email à optair@vim.fr
OPTAIR CUISINE doit être intégralement ré-installé.
Pour tout problème de fonctionnement, merci d'envoyer votre demande par email à optair@vim.fr
 |
|
