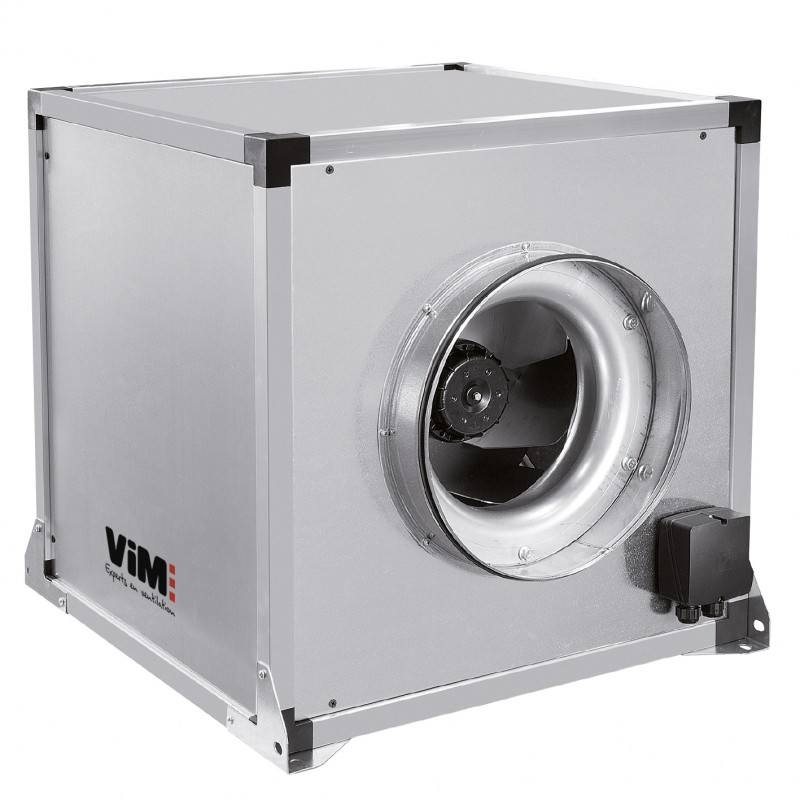

CVAB - CVAT
Extractie- of insufflatieboxen
Directe aandrijving - Reactie < 18000 m3/h
Groter bekijken
CVAB - CVAT
Nieuw product
 |
Voldoet aan ErP 2018 - UVNR met aandrijving met variabele snelheid |
|||
 |
 |
|||
- Centrifugale reactieturbine
- Configureerbare ronde aansluiting
- Geluidsisolatie
Toepassingen:
Installatie binnen of buiten (met regenschermdak) van gebouwen.
CAD / BIM
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
2 versies:
Stroomsnelheden van 200 tot 14.000 m3/H.
Bouw
Motorisatie
Selectie van standaardventilatoren
- CVAB-N: Enkele fase 230V 50Hz.
- CVAT-N: Drie fasen 230/400V 50Hz.
Stroomsnelheden van 200 tot 14.000 m3/H.
Bouw
- Frame van geëxtrudeerd aluminiumprofiel met kunststof hoeken.
- Waterdichte box van gegalvaniseerd staal met dubbelwandig paneel.
- Dubbele akoestische isolatie met 25 mm dikke glaswol (A1).
- Circulair aanzuigen en persen.
- Mogelijkheid om de ronde afvoeraansluiting aan elke zijde van de doos te monteren: in lijn, rechts, links, boven.
- Reactieturbine gemonteerd in directe koppeling met de motor:
- In geniet aluminium plaat voor CVAB-N modellen,
- Gemaakt van gegalvaniseerd staalplaat, vastgemaakt voor de modellen CVAT-N 1400, 2000, 3000, 4000, 6000 en 15000 en vervolgens gelast voor de andere modellen.
Motorisatie
- Wisselstroommotor in de luchtstroom.
- Enkelfasige 1-snelheidsversie 230V 50Hz, variabele spanning:
- IP55, klasse F, thermische beveiliging niet aangesloten in de aansluitdoos. Luchttemperatuur tussen -40 en 60 °C.
- 1-snelheid driefasenuitvoering 230/400V 50Hz, 4 of 6 polen, variabele frequentie:
- IP55, klasse F, thermische beveiliging (PTC) niet aangesloten in de aansluitdoos. Luchttemperatuur tussen -20 en 40 °C.
Selectie van standaardventilatoren
|
Model |
HEEFT |
B |
C |
ØD |
E |
F |
H |
|
250 |
500 |
440 |
578 |
250 |
45 |
534 |
250 |
|
315 |
500 |
440 |
578 |
315 |
45 |
534 |
250 |
|
355 |
600 |
540 |
678 |
355 |
45 |
634 |
300 |
|
400 |
600 |
540 |
678 |
400 |
45 |
634 |
300 |
|
450 |
700 |
620 |
779 |
450 |
45 |
734 |
350 |
|
500 |
800 |
720 |
879 |
500 |
45 |
834 |
400 |
|
560 |
1000 |
1000 |
1079 |
560 |
45 |
1039 |
500 |
|
630 |
1000 |
1000 |
1079 |
630 |
45 |
1039 |
500 |
|
710 |
1000 |
1000 |
1079 |
710 |
45 |
1039 |
500 |
|
800 |
1000 |
1000 |
1079 |
800 |
45 |
1039 |
500 |
