DA
Gemotoriseerde ventilatoren
Centrifugaal - Actie - Zonder motor < 50000 m3/h
Groter bekijken
DA
Nieuw product
- Meerdere toepassingen
- Breed bereik
Toepassing
Vervanging van bestaande apparatuur.
Kan worden ingebouwd in airconditioning- en luchtbehandelingsapparatuur, luchtverhitters en ventilatieboxen.
Bestel online
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
Debiet van 500 tot 50.000 m3/ u.
3 gemotoriseerde ventilatorversies:
Duim serie.
Bouw
Selectie van technische fans
3 gemotoriseerde ventilatorversies:

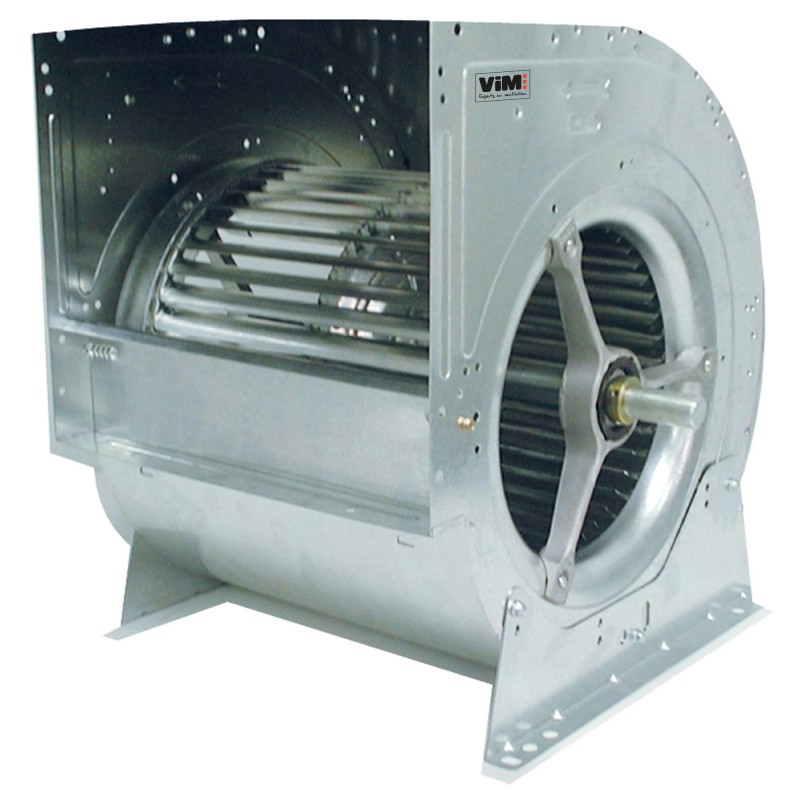

- DA NT: standaard slakkenhuis, poten gemonteerd, t/m maat 18/18 inbegrepen.

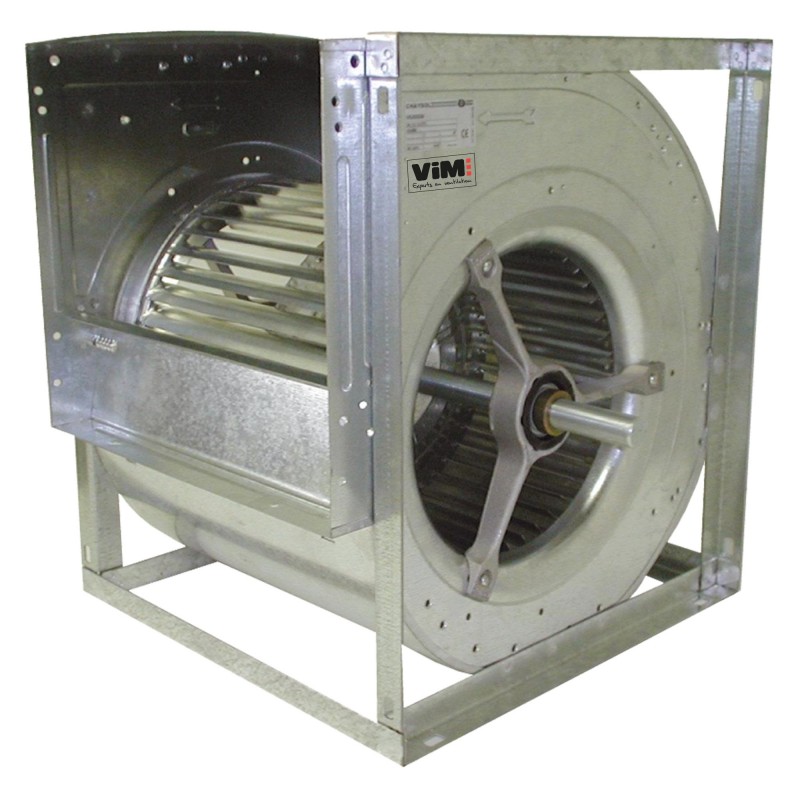

- DA RTC: verstevigd slakkenhuis, t/m maat 18/18 inbegrepen.

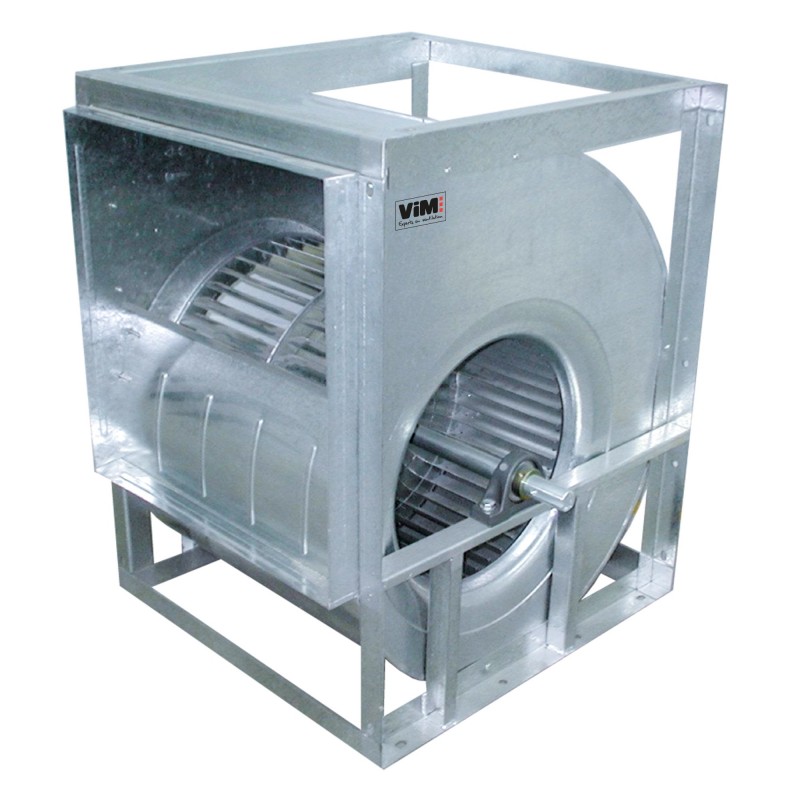

- DA RTCE: versterkt slakkenhuis met lagers vanaf maat 20/20.
Duim serie.
Bouw
- Verzinkt plaatstalen dubbel lamellenslakkenhuis.
- Gegalvaniseerde stalen actieturbine.
- Versterkingen van gegalvaniseerd staal die een kubusvormige structuur vormen (RTC en RTCE).
Selectie van technische fans

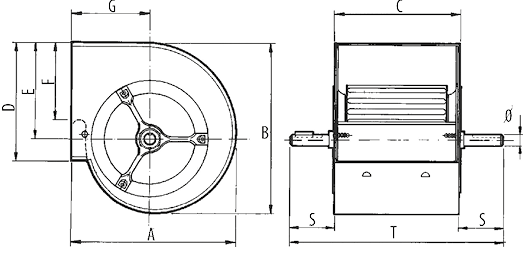

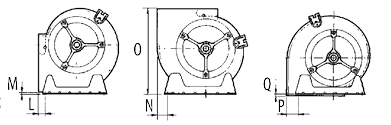

DA NT
DA RTC
DA RTCE
|
Model |
A |
B |
C |
D |
E |
F |
G |
H |
ik |
J |
K |
L | M | N | O | P | Q | S | T | Ø | Gewicht (kg) |
|
7/7 |
307 |
321 |
232 |
210 |
180 |
145 |
146 |
227 |
259 |
18 |
328 |
18 | 4 | 33 | 310 | 17 | 4 | 49 | 330 | 20 | 5.0 |
|
9/7 |
380 |
392 |
232 |
259 |
218 |
180 |
184 |
297 |
259 |
67 |
395 |
67 | 36 | 33 | 383 | 35 | 7 | 79 | 390 | 20 | 8.0 |
|
9/9 |
380 |
392 |
299 |
259 |
218 |
180 |
184 |
297 |
327 |
67 |
395 |
67 | 36 | 33 | 383 | 35 | 7 | 60 | 420 | 20 | 8.5 |
|
10/8 |
422 |
441 |
267 |
287 |
247 |
213 |
201 |
339 |
293 |
67 |
448 |
65 | 38 | 38 | 423 | 39 | 7 | 62 | 390 | 20 | 9.9 |
|
10/10 |
422 |
441 |
333 |
287 |
247 |
213 |
201 |
339 |
360 |
67 |
448 |
65 | 38 | 38 | 423 | 39 | 7 | 63.5 | 460 | 20 | 10.8 |
|
12/9 |
493 |
524 |
311 |
341 |
293 |
240 |
229 |
407 |
338 |
67 |
530 |
70 | 38 | 38 | 499 | 42 | 7 | 59,5 | 430 | 25 | 14.3 |
|
12/12 |
493 |
524 |
396 |
341 |
293 |
240 |
229 |
407 |
423 |
67 |
530 |
70 | 38 | 38 | 499 | 42 | 7 | 70 | 536 | 25 | 16.4 |
|
11/15 |
573 |
613 |
372 |
403 |
343 |
270 |
267 |
494 |
400 |
64 |
624 |
69 | 38 | 44 | 576 | 48 | 7 | 81,5 | 536 | 25 | 19,6 |
|
15/15 |
573 |
613 |
472 |
403 |
343 |
270 |
267 |
494 |
500 |
64 |
624 |
69 | 38 | 44 | 576 | 48 | 7 | 71 | 615 | 25 | 22.5 |
|
18/13 |
685 |
743 |
436 |
480 |
418 |
290 |
314 |
608 |
463 |
36 |
753 |
52 | 42 | 89 | 689 | 94 | 7 | 72 | 580 | 25 | 28.2 |
|
18/18 |
685 |
743 |
557 |
480 |
418 |
290 |
314 |
608 |
583 |
36 |
753 |
52 | 42 | 89 | 689 | 94 | 7 | 68 | 692 | 25 | 33.3 |

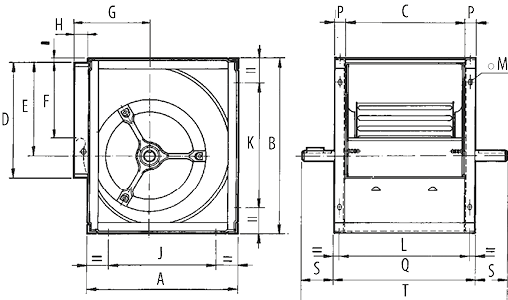

DA RTC
|
Model |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K | L | M | N | P | Q | S | T | Ø | Gewicht (kg) |
|
7/7 |
288 |
334 |
232 |
210 |
180 |
145 |
146 |
30 |
6 |
208 |
254 | 252 | 16 | 8.5 | 20 | 272 | 59 | 390 | 20 | 7.1 |
|
9/7 |
350 |
405 |
232 |
260 |
218 |
180 |
184 |
36 |
6 |
270 |
323 | 252 | 16 | 8.5 | 20 | 272 | 59 | 390 | 20 | 10.1 |
|
9/9 |
350 |
405 |
300 |
260 |
218 |
180 |
184 |
36 |
6 |
270 |
323 | 320 | 16 | 8.5 | 20 | 340 | 60 | 460 | 20 | 11.0 |
|
10/8 |
393 |
453 |
266 |
289 |
247 |
213 |
201 |
38 |
6 |
313 |
373 | 286 | 16 | 8.2 | 20 | 306 | 57 | 420 | 20 | 12.2 |
|
10/10 |
393 |
453 |
333 |
289 |
247 |
213 |
201 |
38 |
6 |
313 |
373 | 353 | 16 | 8.5 | 20 | 373 | 70 | 513 | 20 | 13.4 |
|
12/9 |
461 |
534 |
311 |
341 |
293 |
240 |
229 |
38 |
6 |
370 |
442 | 341 | 18 | 11 | 30 | 371 | 65 | 501 | 25 | 18.6 |
|
12/12 |
461 |
534 |
396 |
341 |
293 |
240 |
229 |
38 |
6 |
370 |
442 | 426 | 18 | 11 | 30 | 456 | 62 | 580 | 25 | 20.9 |
|
11/15 |
538 |
625 |
373 |
403 |
343 |
270 |
267 |
41 |
6 |
444 |
533 | 403 | 18 | 11 | 30 | 433 | 73.5 | 580 | 25 | 24.9 |
|
15/15 |
538 |
625 |
473 |
403 |
343 |
270 |
267 |
41 |
6 |
444 |
533 | 503 | 18 | 11 | 30 | 533 | 79.5 | 692 | 25 | 28.5 |
|
18/13 |
656 |
752 |
436 |
479 |
418 |
290 |
314 |
38 |
6 |
544 |
642 | 476 | 18 | 11 | 40 | 516 | 74,5 | 665 | 25 | 36.9 |
|
18/18 |
656 |
752 |
556 |
479 |
418 |
290 |
314 |
38 |
6 |
544 |
642 | 596 | 18 | 11 | 40 | 636 | 78 | 792 | 25 | 42.9 |

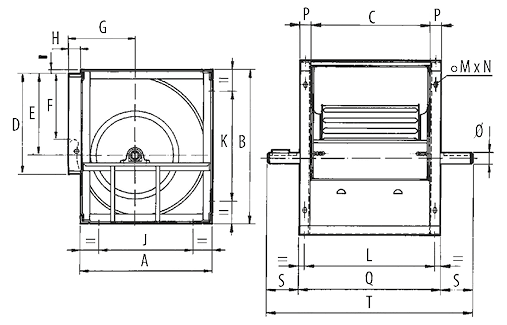

DA RTCE
|
Model |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K | L | M | N | P | Q | S | T | Ø | Gewicht (kg) |
|
20/20 |
772 |
967 |
630 |
630 |
526 |
340 |
361 |
50 |
50 |
635 |
830 | 680 | 20 | 13 | 50 | 730 | 85 | 900 | 35 | 82,5 |
|
22/22 |
853 |
1,058 |
695 |
700 |
580 |
390 |
397 |
55,5 |
50 |
710 |
916 | 745 | 20 | 13 | 50 | 795 | 82,5 | 960 | 35 | 86.0 |
|
25/25 |
950 |
1,193 |
796 |
800 |
651 |
430 |
436 |
55,5 |
50 |
813 |
1,056 | 846 | 20 | 13 | 50 | 896 | 82 | 1,060 | 35 | 108,0 |
|
30/28 |
1,145 |
1.410 |
870 |
945 |
759 |
485 |
512 |
55 |
50 |
1,016 |
1,273 | 920 | 20 | 13 | 50 | 970 | 115 | 1200 | 40 | 140.0 |
