ATTC
Oude reeksen
RHOH / RHKH / HPKP / OPTIMIX-reeksen
Groter bekijken

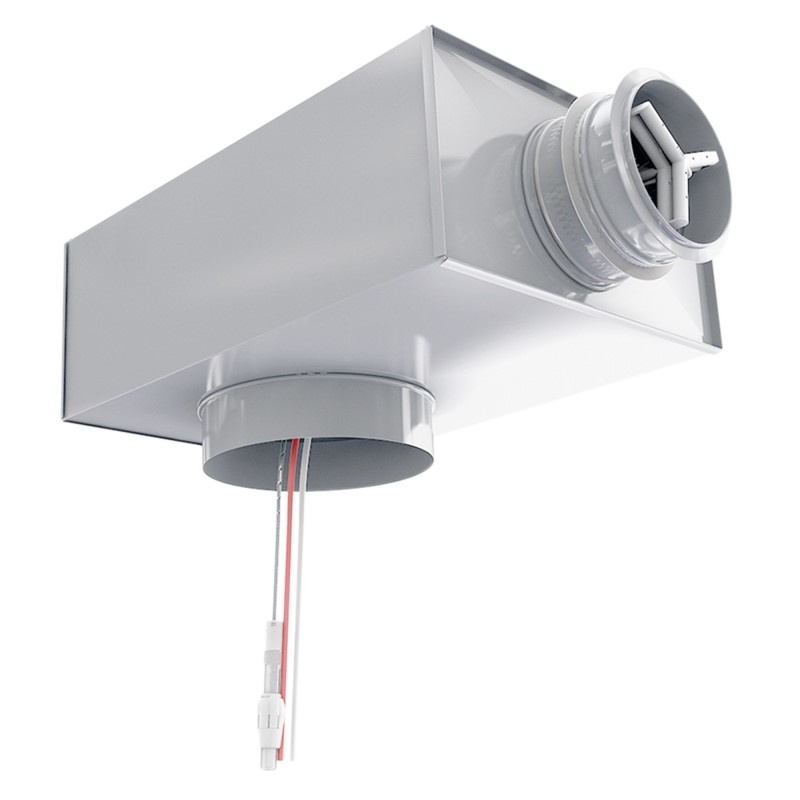

ATTC
Nieuw product
- Geïntegreerd meet- en instelregister
- Geïntegreerde geluidsdemper
- Metingen en aanpassingen van de diffuser
- Dichtheidsklasse C
- Kan zowel bij het afzuigen als bij het blazen worden gebruikt
Toepassing
Maakt de aansluiting van roosters op het netwerk mogelijk in goede lucht- en akoestische omstandigheden.
Maakt het meten en aanpassen van de stroomsnelheden van het rooster mogelijk.
Geschikt voor RHOH / RHKH / HPKP / OPTIMIX roosters.
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
5 maten.
9 diameters rooster / kanaalaansluiting: 160/125, 160/160, 200/160, 200/200, 250/200, 250/250, 315/250, 315/315, 400/315.
Beschrijving
9 diameters rooster / kanaalaansluiting: 160/125, 160/160, 200/160, 200/200, 250/200, 250/250, 315/250, 315/315, 400/315.

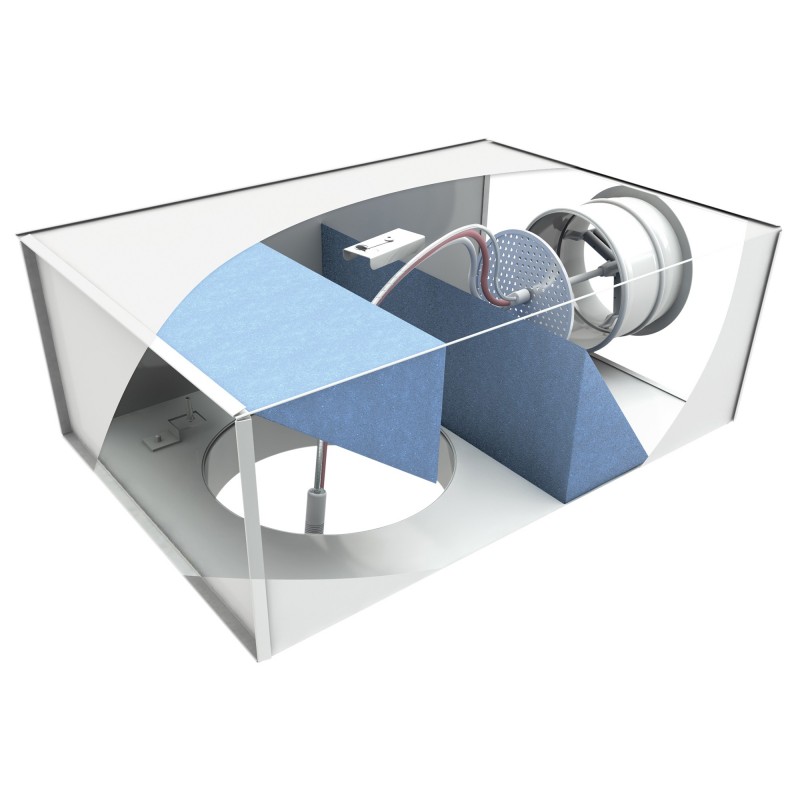

Beschrijving
- Plenumbox van verzinkt staal.
- Meet- en instelregister met standaanwijzer.
- Drukkraan voor flowmeting.
- 2 akoestische dempers in polyestervezel.
- Snelle bevestiging door een enkele draadstang (M8) in het midden van het plenum.
- Aansluitbout op rond kanaal voorzien van pakking.
|

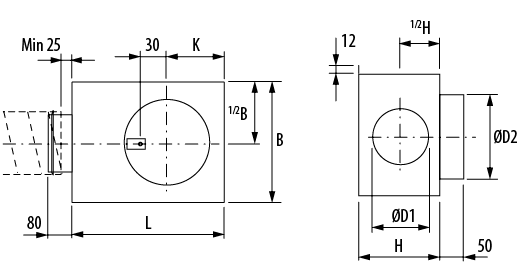

Diffusor / kanaalaansluiting |
ØD1 |
ØD2 |
H |
L |
B |
K |
Gewicht (kg) |
|
D160 / P125 |
125 |
160 |
170 |
470 |
320 |
140 |
3 |
|
D160 / P160 |
160 |
160 |
205 |
500 |
440 |
170 |
4 |
|
D200 / P160 |
160 |
200 |
205 |
500 |
440 |
170 |
4 |
|
D200 / P200 |
200 |
200 |
245 |
650 |
480 |
195 |
5.5 |
|
D250 / P200 |
200 |
250 |
245 |
650 |
480 |
195 |
5.5 |
|
D250 / P250 |
250 |
250 |
295 |
700 |
570 |
225 |
6.9 |
|
D315 / P250 |
250 |
315 |
295 |
700 |
570 |
225 |
6.9 |
|
D315 / P315 |
315 |
315 |
360 |
700 |
570 |
225 |
8.1 |
|
D400 / P315 |
315 |
400 |
360 |
700 |
570 |
225 |
8 |
Installatie instructies
Installatie-instructies (NT)
↑
