GDTP-FC - GRSC-FC - GRSI-FC - GAFD-FC

Retourroosters

Voor platen - Filterhouder op scharnieren

AVG-FC Groter bekijken

GDTP-FC - GRSC-FC - GRSI-FC - GAFD-FC

Retourroosters


Voor platen - Filterhouder op scharnieren

Filterhouder

  • Geschikt voor 600 x 600 en 675 x 675 mm tegels
  • Geïntegreerde filterhouder
  • Kantelbaar model
  • Mogelijkheid om het rooster op het plenum te bevestigen
  • Witte RAL 9003 matte afwerking
Toepassing

Installatie in valse plafonds van tertiaire gebouwen.
Luchtinlaat in bulk of aangesloten op een plenum.
Voorfiltratie van retourlucht.

Tertiaire gebouwen

Tertiaire gebouwen
Gebouwen voor horeca

Gebouwen voor horeca

Bestel online Bestel online

  • Beschrijving

  • Dimensies

  • Documentatie

  • Publieke prijs

  • Software

  • Referenties

4 rastermodellen: GRSC - GRSI - GDTP - GAFD / FC
Rasterafmetingen:
  • 594 x 594 mm voor tegels van 600 x 600 mm.
  • 669 x 669 mm voor tegels van 675 x 675 mm.
Beschrijving
Assortiment met filterhouder bevestigd op een centrale kern, gemonteerd op scharnieren, sluiting door kwartslagsysteem en onzichtbare schroeven – vervanging van het filter door kantelen.

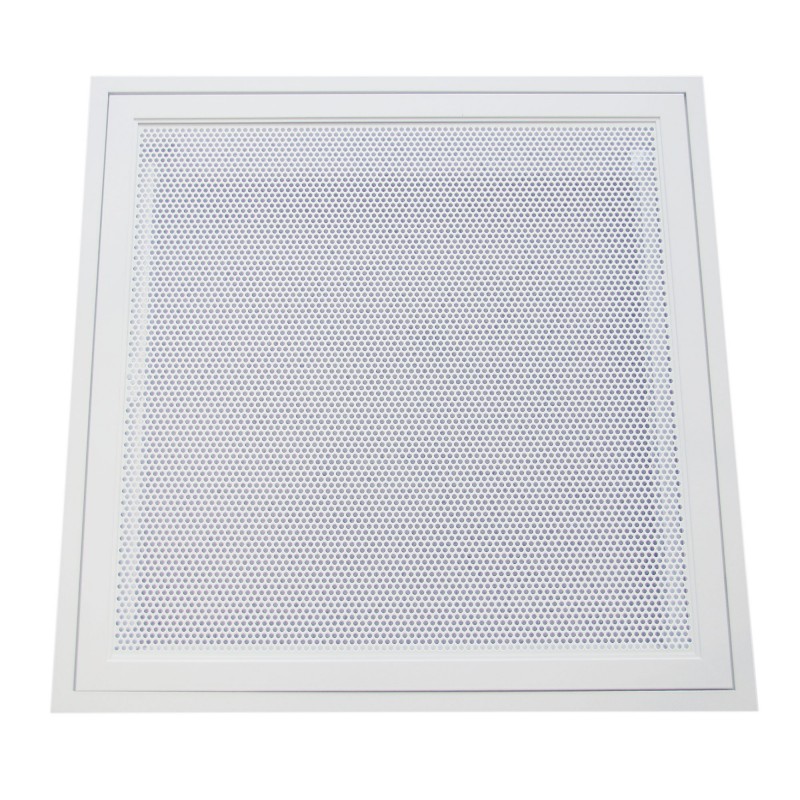

  • GDTP-FC : geperforeerd plaatmetaalrooster in staal gelakt in mat wit RAL 9003. Vrije doorgang sectie 50% - Filterhouder bevestigd op de kantelbare centrale kern.

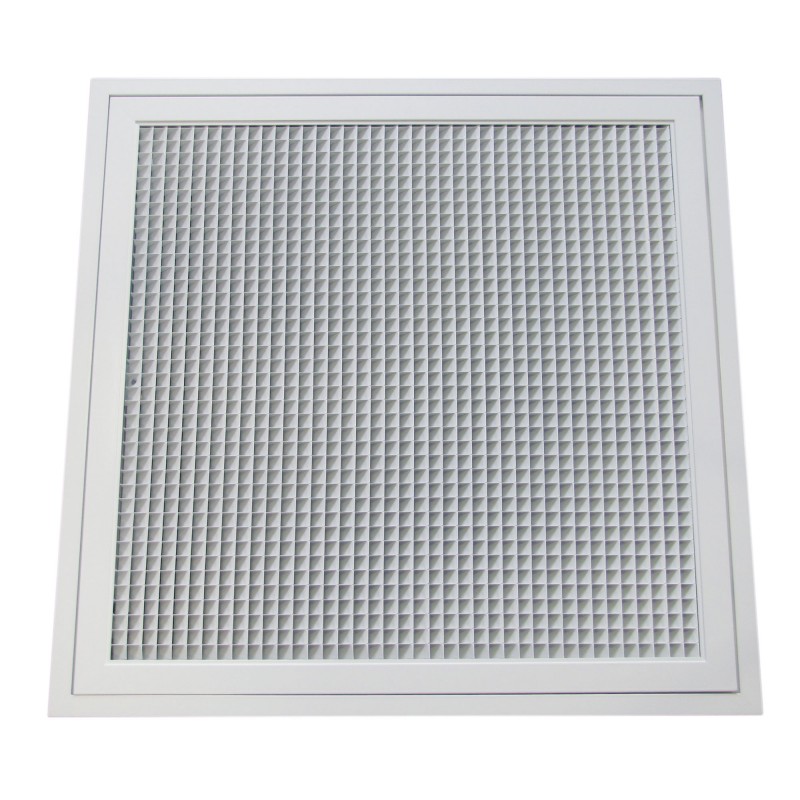

  • GRSC-FC : recht maasrooster 12,5 x 12,5 mm in aluminium gelakt in mat wit RAL 9003. Vrije doorgangsgedeelte van 85% - Filterhouder bevestigd op de kantelbare centrale kern.
  • GRSI-FC : 45° hellend maasrooster met 12,5 x 12,5 mm maaswijdte aluminium gelakt in mat wit RAL 9003. Vrije doorgangsgedeelte van 85% - Filterhouder bevestigd op de kantelbare centrale kern.

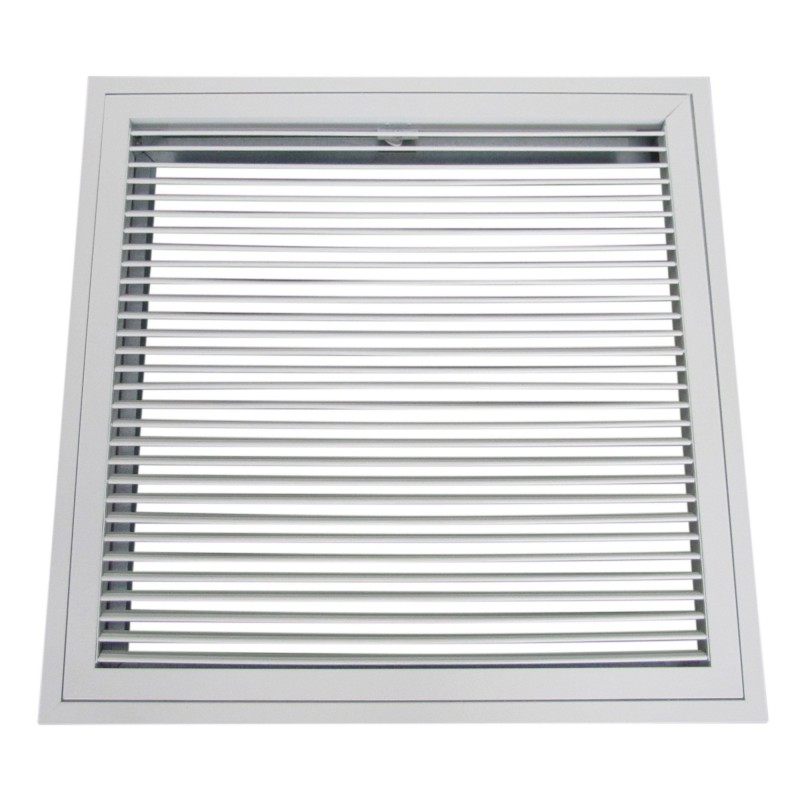

  • GAFD-FC : schuin geplaatste lamellenrooster in aluminium gelakt in mat wit RAL 9003. Vrije doorgangsgedeelte van 60% - Filterhouder bevestigd op de kantelbare centrale kern.
  • FIGR-filter : grof filter 70 % - Geplooid - Dikte 23 mm - Afmetingen volgens de rasters: 500 x 500, 500 x 200 of 575 x 575 mm.
  • PGBH-N / I5F : horizontale aansluiting op het plenum, kaal of geïsoleerd met 5 mm M1 grijs polyethyleenschuim aan 5 zijden, voorzien van 4 gaten Ø 9 aan de bovenzijde voor het ophangen van het rooster en 4 gaten Ø 5 voor het bevestigen van het rooster op het plenum.
    • 535 x 535 x 400 mm, 1 aftakking Ø 315 mm.
    • 535 x 235 x 400 mm, 1 aftakking Ø 250 mm.
    • 610 x 610 x 400 mm, 1 aansluiting Ø 315 mm.
  • PGBV N / I5F : verticale aansluiting op het plenum, kaal of geïsoleerd met 5 mm M1 grijs polyethyleenschuim aan 5 zijden, voorzien van 4 gaten Ø 9 aan de bovenzijde voor het ophangen van het rooster en 4 gaten Ø 5 voor het bevestigen van het rooster op het plenum.
    • 535 x 535 x 210 mm, 1 aftakking Ø 400 mm.
    • 535 x 235 x 210 mm, 1 aftakking Ø 200 mm.
    • 610 x 610 x 210 mm, 1 aansluiting Ø 400 mm.
GDPP-FC

GRSC-FC
GRSC-FC-dim

GRSI-FC
GRSI-FC-dim


GAFD-FC
GAFD-FC-dim

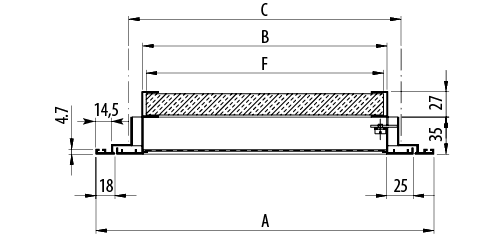

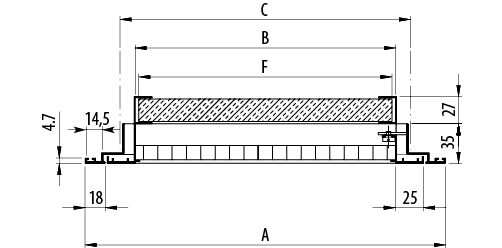

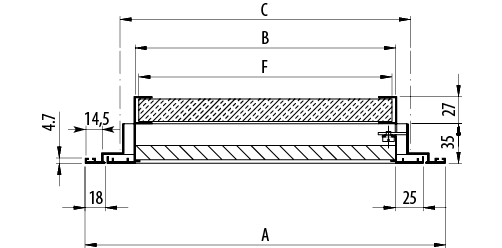

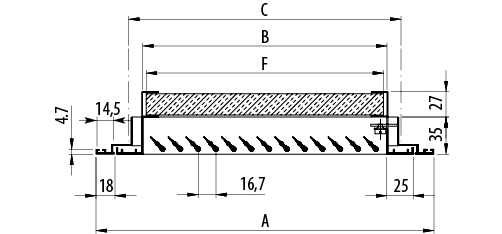

Nominale afmetingen

A

B

C

F (filteren)

594x594

594x594

505x505

535x535

500x500

594x294

594x294

505x205

535x235

500x200

669x669

669x669

580x580

610x610

575x575

Dichtbij Open Gedetailleerde specificaties:

Tekstcataloguspagina's (CT)

CT-GDTP-FC-GRSC-FC-GRSI-FC-GAFD-FC.pdf Voeg toe aan je winkelwagen CT-Mars25-GDTP-FC-GRSC-FC-GRSI-FC-GAFD-FC

Dichtbij Open Publieke tariefprijs

Prijscataloguspagina's (CP)

CP-GDTP-FC-GRSC-FC-GRSI-FC-GAFD-FC.pdf Voeg toe aan je winkelwagen CP-Mars25-GDTP-FC-GRSC-FC-GRSI-FC-GAFC-FC-GAFD-FC

Dichtbij Open Brand / Rook extractie certificaten

Brandclassificatierapport (PVFEU)

pdf Voeg toe aan je winkelwagen PVFEU-23.03500.01-Filters-G4-F280725 Media vergrendeld
