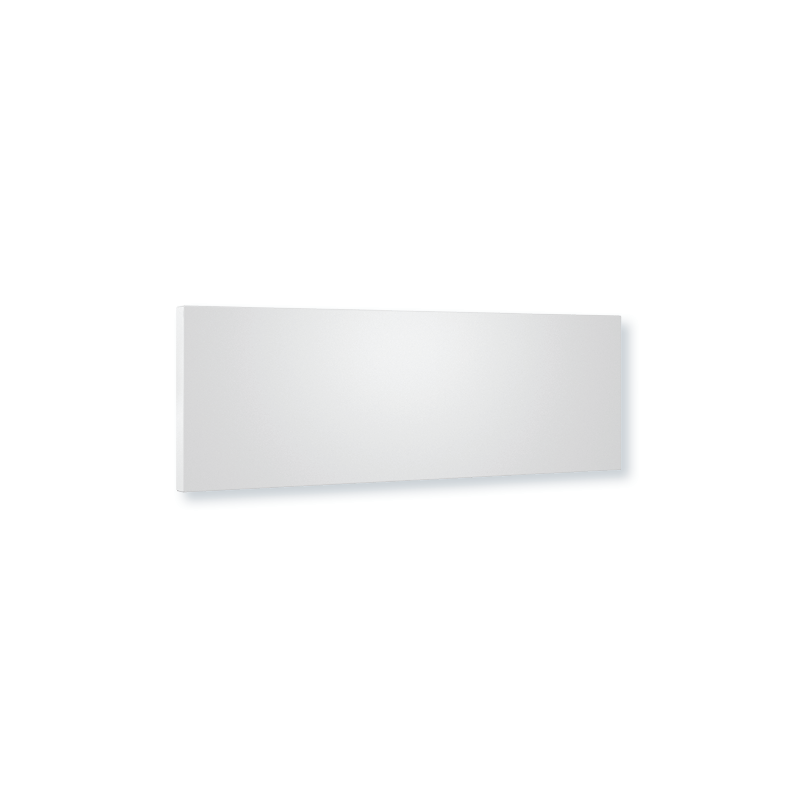

CIRCO - ORTO
Transferroosters
Gelakt staal - Met akoestische isolatie
Groter bekijken
CIRCO - ORTO
Nieuw product
- Luchtoverdracht door scheidingswand / deur / muur
- Sterke geluidsisolatie
- Substraatdikte onverschillig
- RAL 9003 witte afwerking
Toepassing
Akoestisch overdrachtsrooster.
Installatie in scheidingswand, deur of muur.
Bestel online
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties

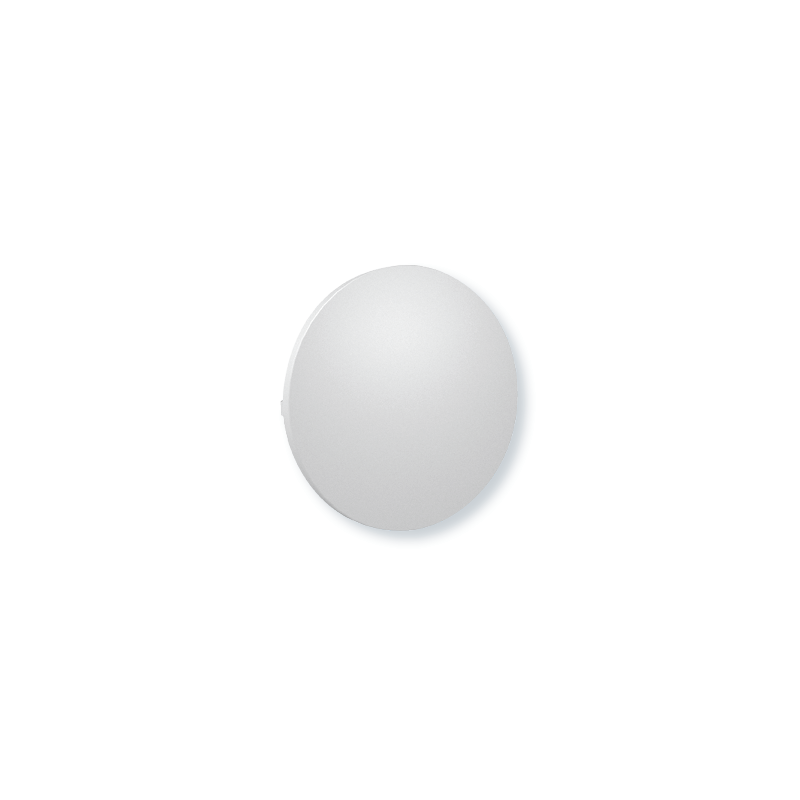

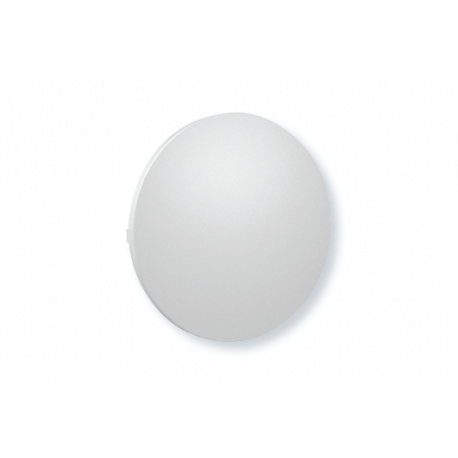

CIRCO: cirkelvormige roosters
Beschrijving
- Doorsnede 80-125, 160 mm.
- Afmetingen 300, 500, 700, 800 mm.
Beschrijving
- Roosters van plaatstaal gelakt in wit RAL 9003.
- Montageframe van gegalvaniseerd staalplaat - Schroefbevestiging.
- Geluidsisolatie met versterkte oppervlaktecoating, brandgedrag B-s1,d0 volgens de norm ISO 11925-2.
- Set bestaande uit 2 akoestische roosters en 2 montagebeugels.
- Andere RAL: neem contact met ons op.

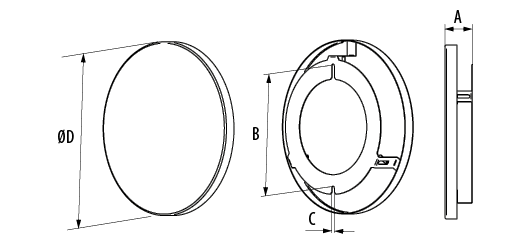

CIRCO
|
Maat |
A |
B |
C |
ØD |
Ø I (reserveren) |
Gewicht (kg) |
|
80-125 |
34 |
160 |
5 |
228 |
80 |
1.6 |
|
80-125 |
34 |
160 |
5 |
228 |
100 |
1.6 |
|
80-125 |
34 |
160 |
5 |
228 |
125 |
1.6 |
|
160 |
34 |
200 |
5 |
304 |
160 |
1.86 |
* Gewicht van de set bestaande uit 2 roosters en 2 steunen

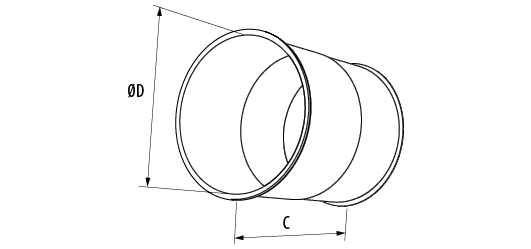

VGCA
|
Maat |
C |
ØD |
Gewicht (kg) |
|
80 |
80-160 |
80 |
0,22 |
|
100 |
100 |
0.30 |
|
|
125 |
125 |
0,33 |
|
|
160 |
160 |
0,42 |
VGCA reservering = ØD+3 mm.

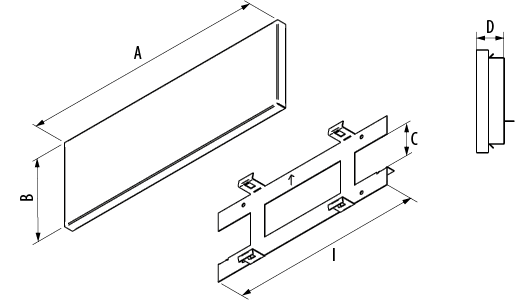

OF TE
| Maat | A | B | C | D | I | Gewicht (kg) |
| 300 | 380 | 130 | 50 | 35 | 300 | 1.08 |
| 500 | 580 | 500 | 1.62 | |||
| 700 | 780 | 700 | 2.14 | |||
| 800 | 880 | 800 | 2.46 |
Reservering ORTO = I x C.
*Gewicht van de set bestaande uit 2 roosters en 2 steunen

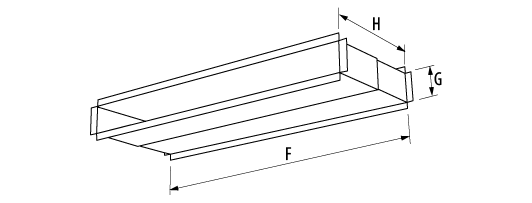

VGA
| Maat | F | G | H | Gewicht (kg) |
| 300 | 300 | 50 | 80-160 | 0,75 |
| 500 | 500 | 1.15 | ||
| 700 | 700 | 1.60 | ||
| 800 | 800 | 1.80 |
VGAR reservering = F x G.
