DDTI - DDTR

Vierkante roosters

Compleet geperforeerde plaat - Platen

DDTI-V Groter bekijken

DDTI - DDTR

Vierkante roosters


Compleet geperforeerde plaat - Platen

  • Blazen of herstellen
  • Plaatmodel 600x600 mm
  • Diffusie instelbaar in 4 richtingen
  • Geïntegreerd plenum
  • Witte RAL 9003 matte afwerking

Toepassing

Verwarming / airconditioning / ventilatie.

  • Beschrijving

  • Dimensies

  • Documentatie

  • Publieke prijs

  • Software

  • Referenties

6 modellen
  • DDTI V: luchttoevoer met vrij plenum, aansluiting bovenaan.
  • DDTI H: luchttoevoer met vrij plenum, zijaansluiting.
  • DDTI HI: luchttoevoer met aan 5 zijden intern geïsoleerd plenum, zijaansluiting.
  • DDTR V: retour met vrij plenum, aansluiting bovenaan.
  • DDTR H: retour met vrij plenum, zijaansluiting.
Geïntegreerd plenum met aansluiting Ø 125, 160, 200, 250, 315 mm.


Beschrijving
  • Vierkant rooster 594 x 594 met front in geperforeerde plaat wit gelakt RAL 9003 mat.
  • Voorzien van een verzinkt plaatstalen plenum met ronde aansluiting aan de zijkant (H) of aan de bovenzijde (V), kaal of geïsoleerd aan 5 zijden (alleen in zijaansluiting configuratie HI).

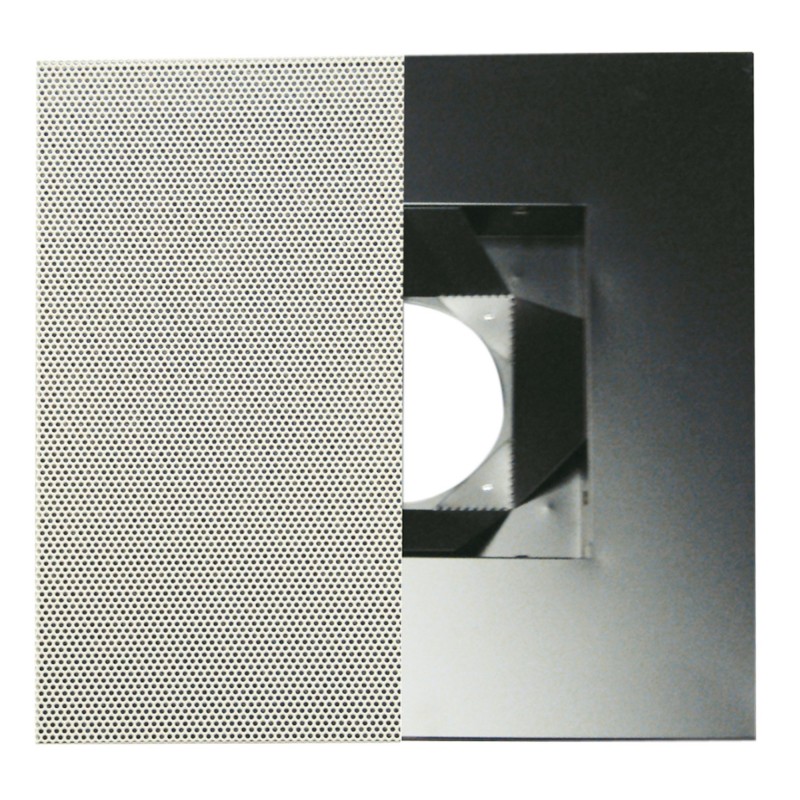

  • DDTI: Geperforeerd toevoerluchtrooster voorzien van een zwart gelakte stalen deflectorplaat waardoor een keuze uit 5 oriëntatiemogelijkheden voor de luchtstroom mogelijk is.

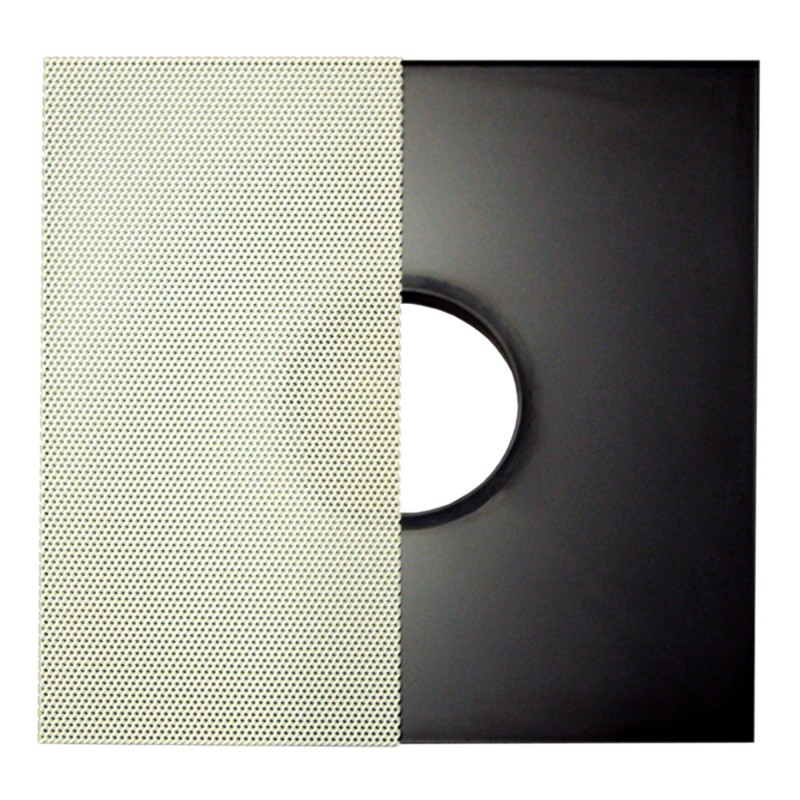

  • DDTR: Geperforeerd luchtafvoerrooster zonder leiplaat, optisch identiek aan de DDTI.

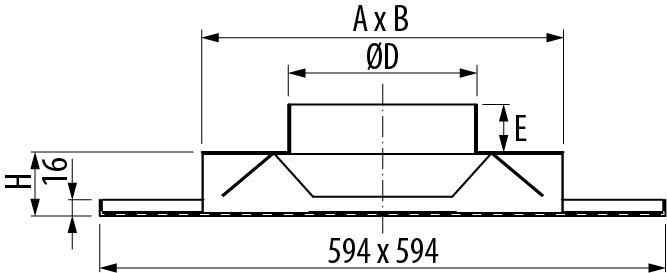

DDTI V
DDTI-V-dim

Model

DDTI V

A x B

H

Ø D

125

240 x 240

55

125

160

305 x 305

55

160

200

381 x 381

60

200

250

548 x 548

90

250

315

548 x 548

90

315

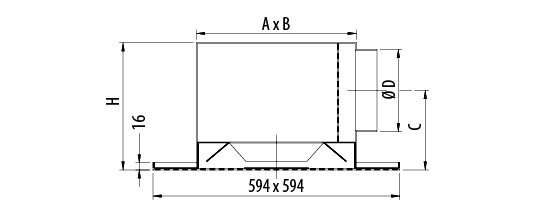

DDTI H

DDTI-H-dim

Model

DDTI H

A x B

H

Ø D

VS

125

241 x 266

226

125

150

160

307 x 336

260

160

166

200

383 x 414

305

200

191

250

377 x 400

405

250

266

315

474 x 451

508

315

338

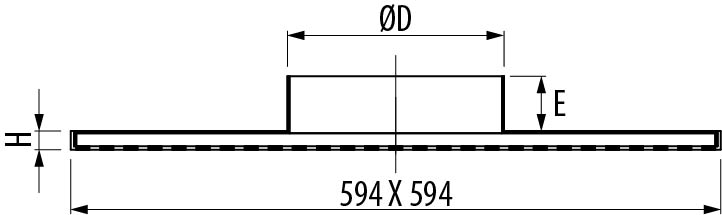

DDTR V

DDTR-V-dim

Model

DDTR V

H

Ø D

125

16

125

160

16

160

200

16

200

250

16

250

315

16

315

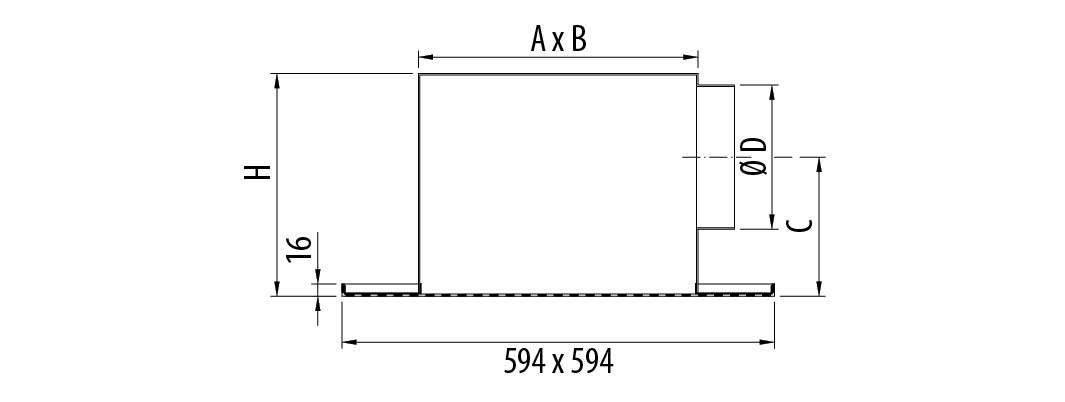

DDTR H

DDTR-H-dim

Model

DDTR H

A x B

H

Ø D

VS

125

241 x 266

165

125

91

160

307 x 331

200

160

108

200

383 x 408

240

200

128

250

548 x 573

288

250

151

315

548 x 573

348

315

179
