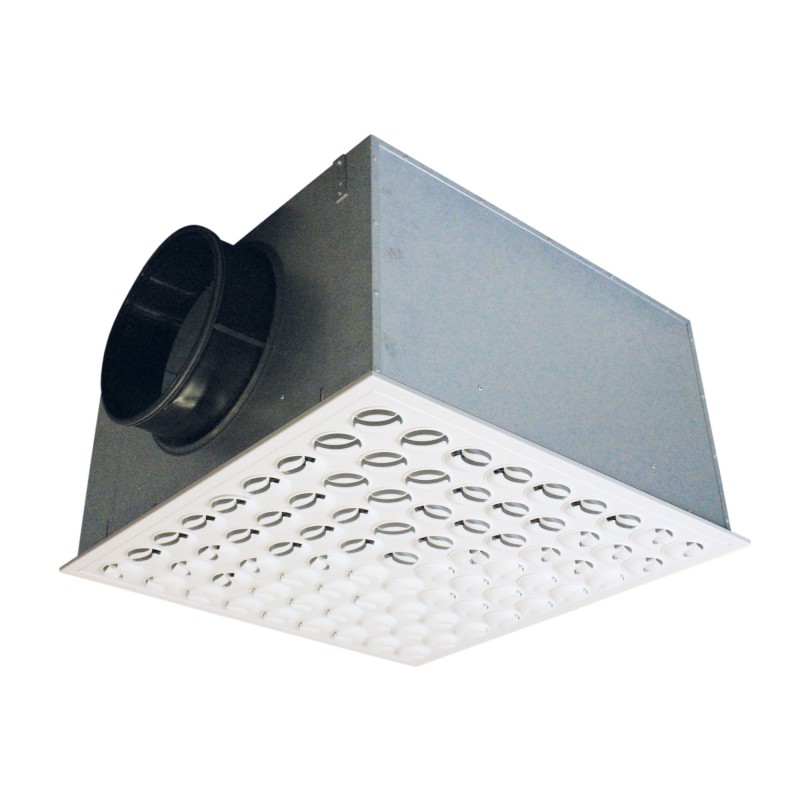

DABR GD
Vierkante roosters
Mondstuk - Platen
Groter bekijken
DABR GD
Nieuw product
- Geschikt voor variabel debiet
- sterke inductie
- Multidirectioneel met verstelbare nozzles
- Moderne esthetiek
- Mat wit RAL 9003 afwerking
Sollicitatie
Verwarming / airconditioning / ventilatie.
Werkt met een ∆T van -12°C tot +20°C.
Voor verlaagde plafondplaat 600 x 600 mm.
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
Stroomsnelheid van 400 tot 900 m3/H.
4 modellen:
Beschrijving
4 modellen:
- DABR GD 81 N: diffusor uitgerust met 81 nozzles, vrij plenum.
- DABR GD 81 I: rooster voorzien van 81 nozzles, geïsoleerd plenum.
- DABR GD 94 N: diffusor uitgerust met 94 nozzles, vrij plenum.
- DABR GD 94 I: rooster voorzien van 94 nozzles, geïsoleerd plenum.
Beschrijving
- Diffuser voorzien van verstelbare sproeiers waarmee de stroomrichting aangepast kan worden afhankelijk van de locatie in de ruimte.
- Diffuser aan de voorzijde scharnierend gemonteerd met push-pull-systeem voor eenvoudige toegang tot het plenum en de afstelling van de sproeiers.
- Paneel 594 x 594 inch staal gelakt in mat wit RAL 9003.
- Hoge coanda-effect nozzles, gemaakt van wit POM.
- Geleverd met een op het plenum gemonteerde, gegalvaniseerde stalen constructie, kaal of geïsoleerd, voorzien van een luchtstroomverdeelplaat en horizontale aansluitaansluiting.
- Zwarte nozzles, diffuser in andere RAL-kleuren: neem contact met ons op.

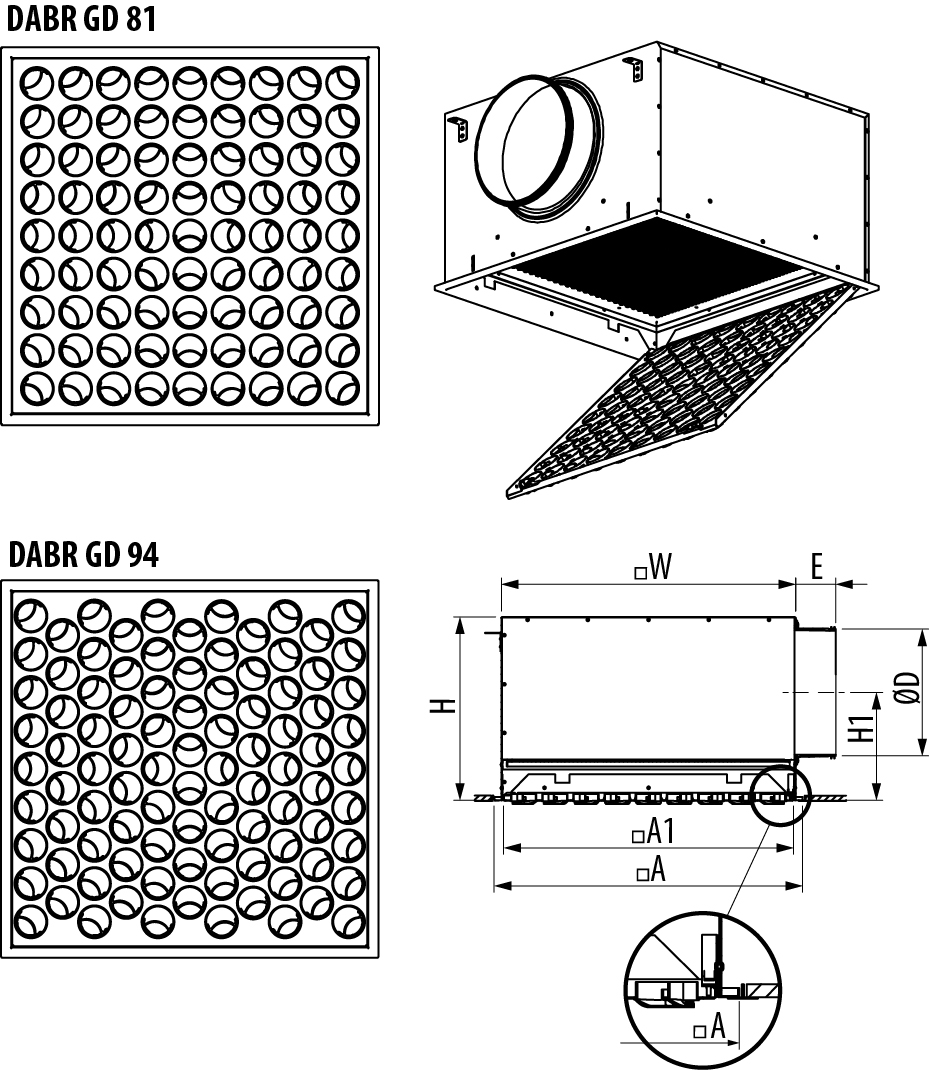

| BIJ | A1 | ØD | E | H | H1 | W | |
| DABR GD 81 | 594 | 558 | 250 | 78 | 353 | 208 | 565x565 |
| DABR GD 94 | 594 | 558 | 315 | 49 | 423 | 254 | 565x565 |
Gedetailleerde specificaties:
Tekstcataloguspagina's (CT)
Publieke tariefprijs
Prijscataloguspagina's (CP)
