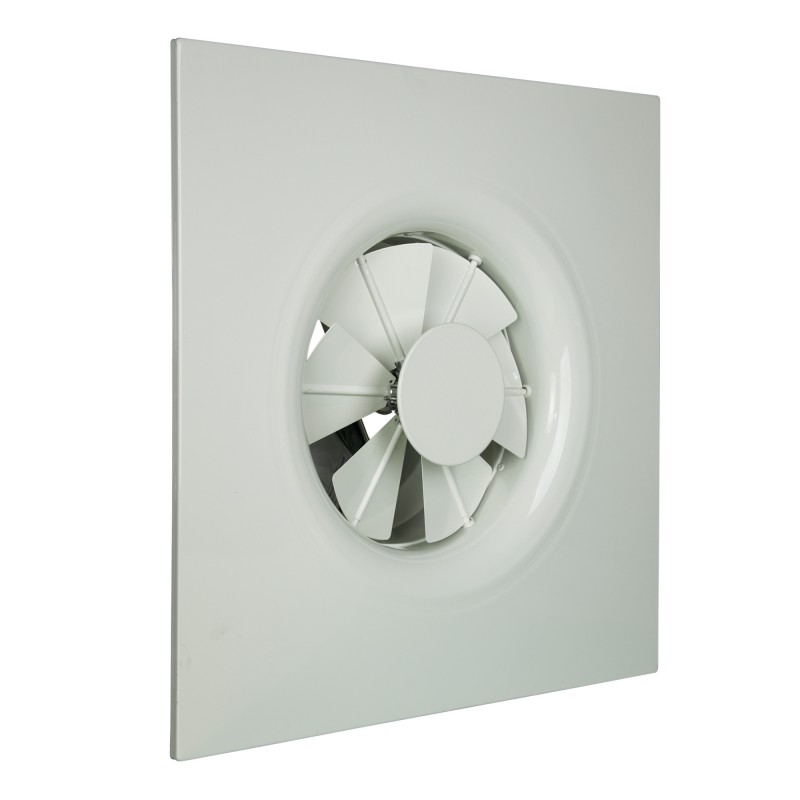

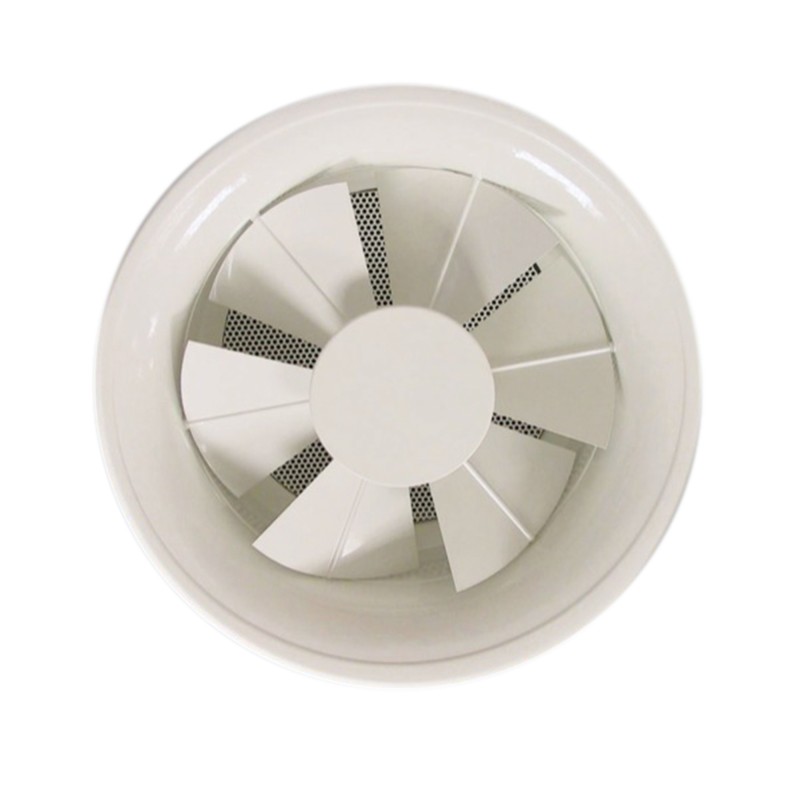

DJHM - DJHMO - DJHT
Werveldiffusors
Verstelbare vinnen
Groter bekijken
DJHM - DJHMO - DJHT
Nieuw product
- Sterke inductie vortexstroom
- Verstelbare kantelvinnen
- Handmatige, gemotoriseerde of thermostatische systeemaanpassing
- Witte RAL 9003 matte afwerking
Toepassing
Aangepast aan de verdeling van lucht voor verwarming en airconditioning van gebouwen van grote hoogte: sporthallen, prestatiehallen, luchthavens, industriële gebouwen, enz.
Werkt bij een Δ T van -10°C tot +15°C.
Installatie op kanaal of plenum.
Bestel online
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
8 aansluitdiameters: 160, 200, 250, 315, 400, 500, 630 en 800 mm.
Stroomsnelheden van 100 tot 9000 m3/H.
3 modellen:
Beschrijving
Stroomsnelheden van 100 tot 9000 m3/H.
3 modellen:
- DJHM: Model met handmatige aanpassing van de oriëntatie van de vinnen (200 tot 800 mm).
- DJHMO: Model met proportionele gemotoriseerde regeling, 24 volt (200 tot 630 mm).
- DJHT: Model met thermostatische regeling (200 tot 800 mm).
Beschrijving
- Verandering van de richting van de luchtstroom door aanpassing van de hoek van de lamellen: van verticaal (verwarmen) naar horizontaal (koelen).
- Uitvoering: aluminium behuizing gelakt in mat wit RAL 9003, stalen lamellen gelakt in mat wit RAL 9003.

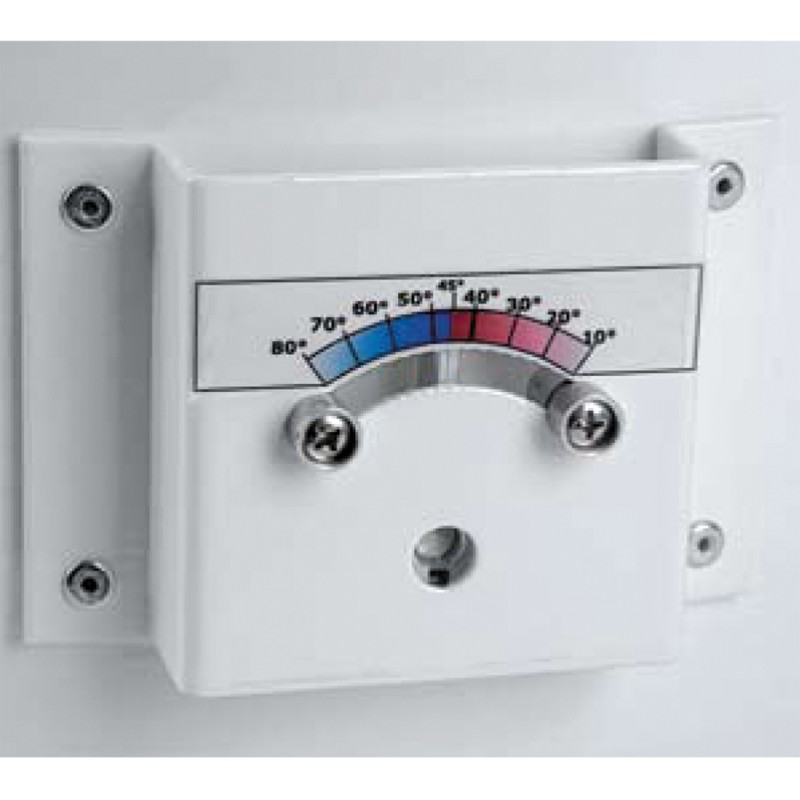

- DJHM :de regeling van de vinnen gebeurt handmatig, bij verandering van de modus (verwarming of koeling) is een ingreep op de verschillende diffusors van de installatie noodzakelijk.
- DJHMO : De verstelling van de schoepen is gemotoriseerd, de modusverandering kan dus via servobesturing plaatsvinden. De motor werkt op 24 volt AC/DC, kan proportioneel worden aangestuurd van 0-10 volt en heeft een spanningsuitgang om de positie-informatie op een display weer te geven of om een andere gemotoriseerde diffuser aan te sturen.

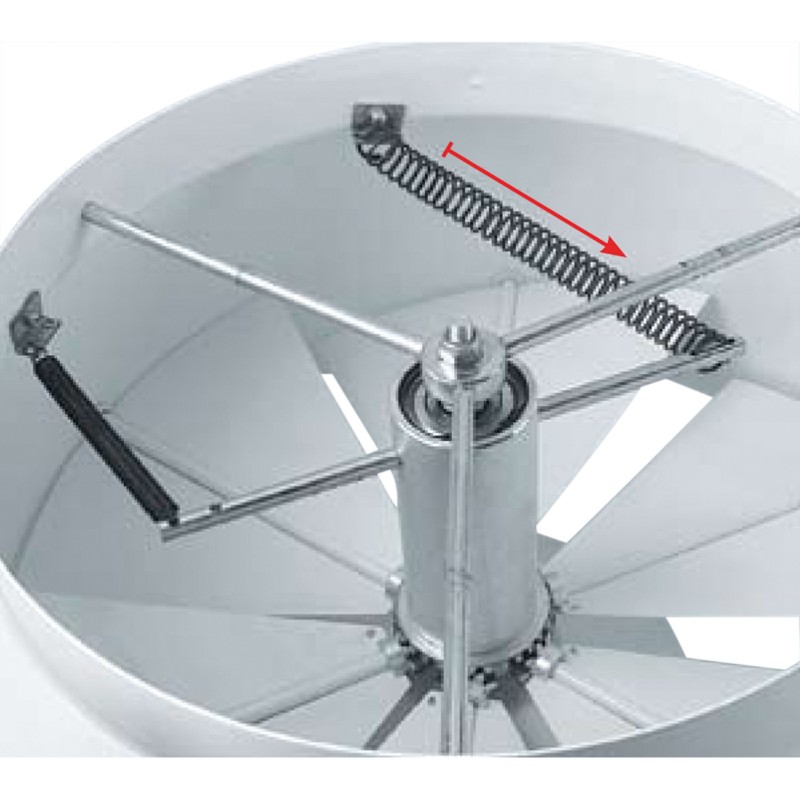

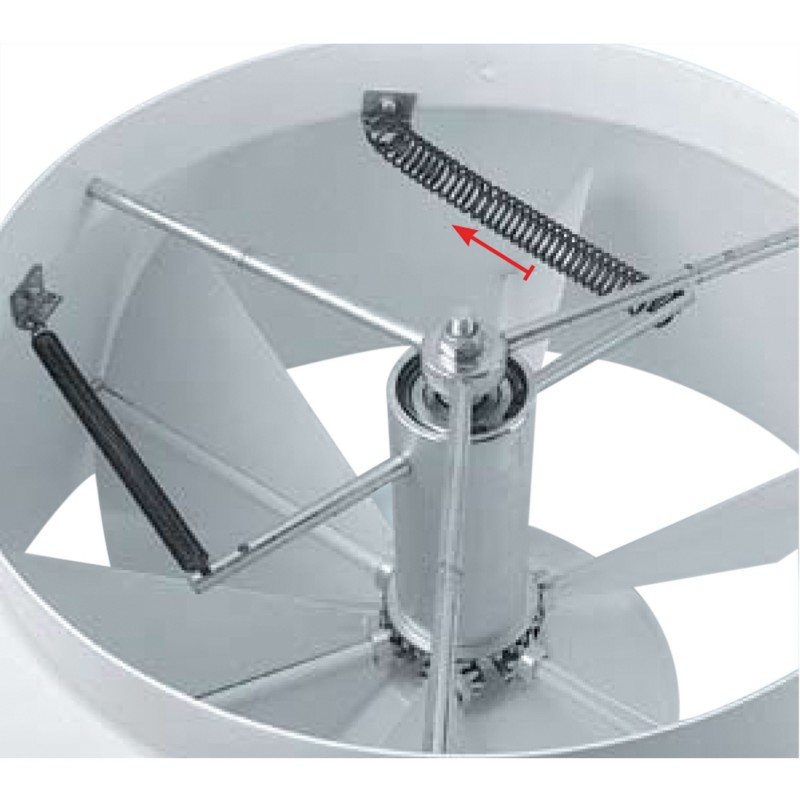

- DJHT : de regeling van de vinnen gebeurt autonoom op basis van de temperatuur van de inkomende lucht, zonder hulpvoeding, dankzij een thermostatische actuator.
DJHM - DJHMO - DJHT

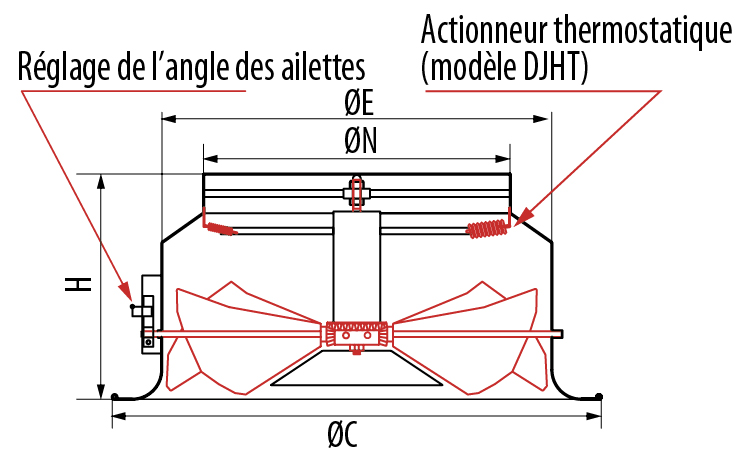

| Diameter | WIJ | ØC | ØE | H | Belimo-motor (Model DJHMO) |
| 160 | 158 | 300 | 198 | 155 | - |
| 200 | 198 | 350 | 248 | 180 | LM24A-SR |
| 250 | 248 | 400 | 298 | 205 | LM24A-SR |
| 315 | 313 | 500 | 398 | 230 | LM24A-SR |
| 400 | 398 | 615 | 465 | 270 | NM24A-SR |
| 500 | 498 | 780 | 565 | 320 | NM24A-SR |
| 630 | 628 | 935 | 665 | 390 | NM24A-SR |
| 800 | 798 | 1020 | 798 | 390 | - |
