TCDH F400 - TCDV F400
F400 120 Türme
Zentrifugen - Reaktion - AC < 25000 m3/h
Größer anzeigen
TCDH F400 - TCDV F400
Neues Produkt
 | Nicht ErP-konform Nur zur Rauchabsaugung oder Prozesslüftung | |
 |  |  |
- F400 120 genehmigt
- Kompatibel mit Frequenzschwankungen
- Reduziertes Gewicht und Abmessungen
- Wirtschaftliche Reichweite
Anwendung
Rauchabsaugung im Brandfall.
Absaugung abgestandener Luft in Prozesslüftungs- und Rechenzentren.
Kollektive Wohngebäude
Tertiärgebäude
Industrie- und Logistikgebäude
Gebäude für die Gastronomie
Überdachte Parkplätze
CAD / BIM
Online bestellen Beschreibung
Maße
Dokumentation
Öffentlicher Preis
Software
Referenzen
11 Größen: 010 / 020 / 030 / 040 / 060 / 080 / 105 / 110 / 140 / 195 / 250.
Fördermengen von 300 bis 25.000 m3/H.

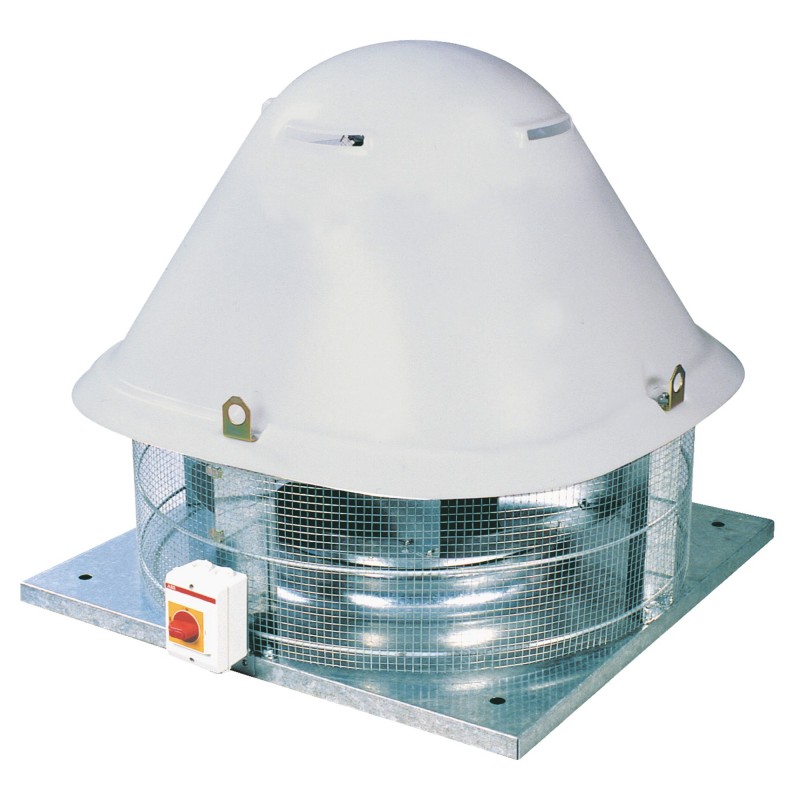

TCDH F400 mit horizontaler Unterdrückung:
Optionen - Korrosionsschutzbehandlung
TCDH - TCDV F400 - Hauptersatzteile
Konstruktion
Motorisierung
Auswahl des Rauchabzugsventilators
Fördermengen von 300 bis 25.000 m3/H.
TCDH F400 mit horizontaler Unterdrückung:
- Sparversion.
- Vollständiger Motorschutz.
- Reduzierung des Geräuschpegels.
- Vollständig verborgener Motor und Turbine.
- Weniger Verschmutzung der unmittelbaren Umgebung.
Optionen - Korrosionsschutzbehandlung
TCDH - TCDV F400 - Hauptersatzteile
Konstruktion
- Reaktionsturbine aus verzinktem Stahl, direkt mit dem Motor gekoppelt montiert. Nabe aus Aluminiumlegierung. Saugplatte, Arm und Motorhalterung aus verzinktem Stahlblech.

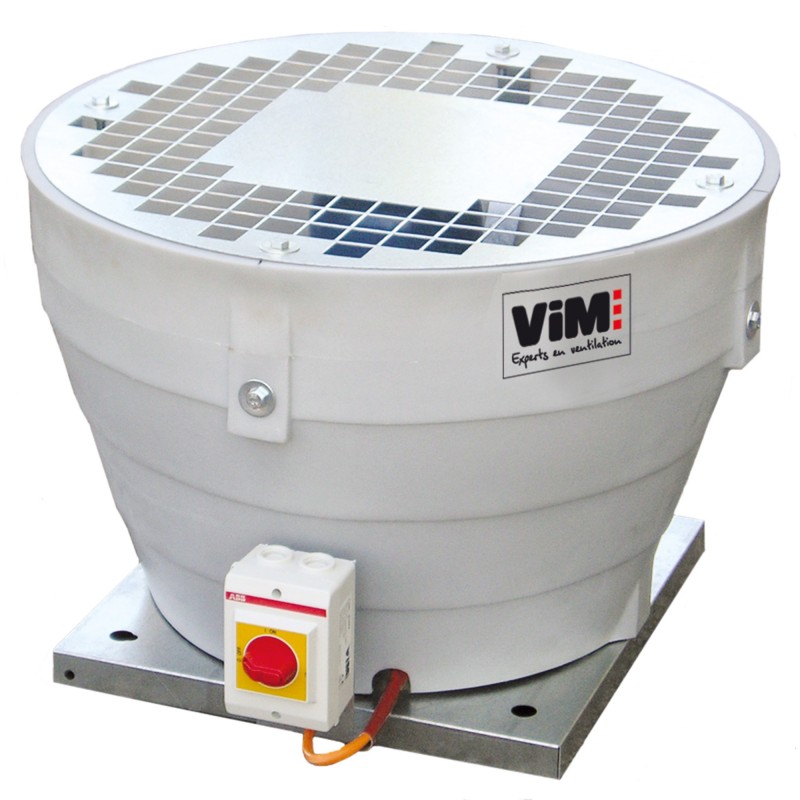

- Polyethylenkappe in Grau RAL 7040, mit vertikalem Strahl TCDV F400, mit horizontalem Strahl TCDH F400, mit 4 Muttern befestigt.
- Vogelschutznetz.
- Maximale Temperatur der abgesaugten Luft im Beharrungszustand: 40°C für TCDV F400 und 80°C für TCDH F400.
Motorisierung
- Standard B5 Flanschmotor, Klasse H, optionaler PTO-Thermoschutz:
- 1 Geschwindigkeit, einphasig, 230 V, 50 Hz, IP55, 4 oder 6 Pole.
Akzeptiert Geschwindigkeitsänderungen durch Spannungsvariator oder durch einphasigen/einphasigen Frequenzvariator (VFIK Mono/Mono).
- 1 Geschwindigkeit, einphasig, 230 V, 50 Hz, IP55, 4 oder 6 Pole.
- Standard B5 Flanschmotor, Klasse F, optionaler PTO-Thermoschutz:
- 1 Geschwindigkeit dreiphasig 230/400V 50Hz 2-4-6-8 Pole P
- 1 Geschwindigkeit, dreiphasig, 230/400 V, 50 Hz, 2-4-6-8 Pole, P ≥ 0,75 kW: IE3.
- Akzeptiert Geschwindigkeitsänderungen durch Frequenzvariator.
- 2-Gang-Drehstrom, 400 V, 50 Hz, IP55.
- INTZ : abschließbarer Näherungsschalter mit montierter/verdrahteter Positionsrückmeldung.
- BDEZ : Druckschalter eingebaut, nicht luftgebunden, vor Ort einzustellen.
- Steuert die Geschwindigkeit eines 230-V-Einphasen-Asynchronmotors mit 1 Geschwindigkeit linear von 15 Hz bis 50 Hz.
- Einphasiges 230-V-50/60-Hz-Wechselrichter-Netzteil, einphasiger 230-V-50-Hz-Ausgang.
- Verfügbar in den Versionen IP20 oder IP66.
- Kaliber 7A.
Auswahl des Rauchabzugsventilators

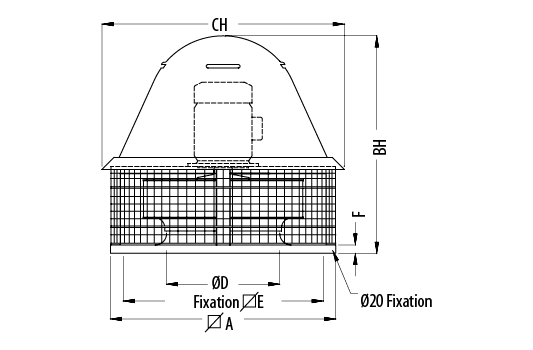

TCDH F400

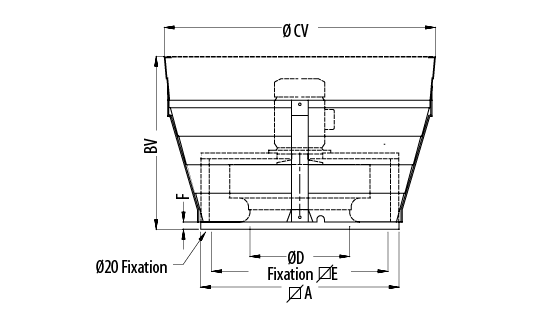

TCDV F400
TCDV F400
Modell | Ö Laufrad (Außenschaufeln) | A | BV | CV | BH | CH | D | E | F |
010 | 268 | 430 | 420 | 595 | 415 | 470 | 181 | 344 | 30 |
020 | 320 | 430 | 420 | 595 | 435 | 470 | 217 | 344 | 30 |
030 | 375 | 540 | 515 | 745 | 525 | 596 | 256 | 450 | 30 |
040 | 430 | 540 | 515 | 745 | 565 | 596 | 294 | 450 | 30 |
060 | 477 | 660 | 605 | 910 | 615 | 661 | 326 | 570 | 30 |
080 | 515 | 660 | 605 | 910 | 635 | 661 | 362 | 570 | 30 |
105 | 565 | 800 | 700 | 1100 | 760 | 849 | 399 | 668 | 30 |
110 | 630 | 800 | 700 | 1100 | 785 | 849 | 444 | 668 | 30 |
140 | 695 | 946 | 820 | 1280 | 913 | 1037 | 490 | 830 | 30 |
195 | 760 | 946 | 820 | 1280 | 938 | 1037 | 537 | 830 | 30 |
250 | 810 | 1030 | 920 | 1415 | 975 | 1037 | 581 | 830 | 40 |
