VIM - VORAX® VISION - VISION CONFORT

Komplettes Modul bestehend aus 2 Sensoren und Deckenplatten.
Einteiliger starrer Absaugsensor. Vereinfachte Montage.
7 Längen: 1.416, 1.652, 1.888, 2.124, 2.360, 2.596 und 2.832 mm.
2 seitliche Wangen, th. 35 mm, für den Kanton.
6 Standardbreiten: 1.750, 2.000, 2.250, 2.500, 2.750 und 3.000 mm (Komfortversion max. 2.750 mm).
Gesamtlänge skalierbar durch Zusammenbau verschiedener Module.
Höhe 300 mm.

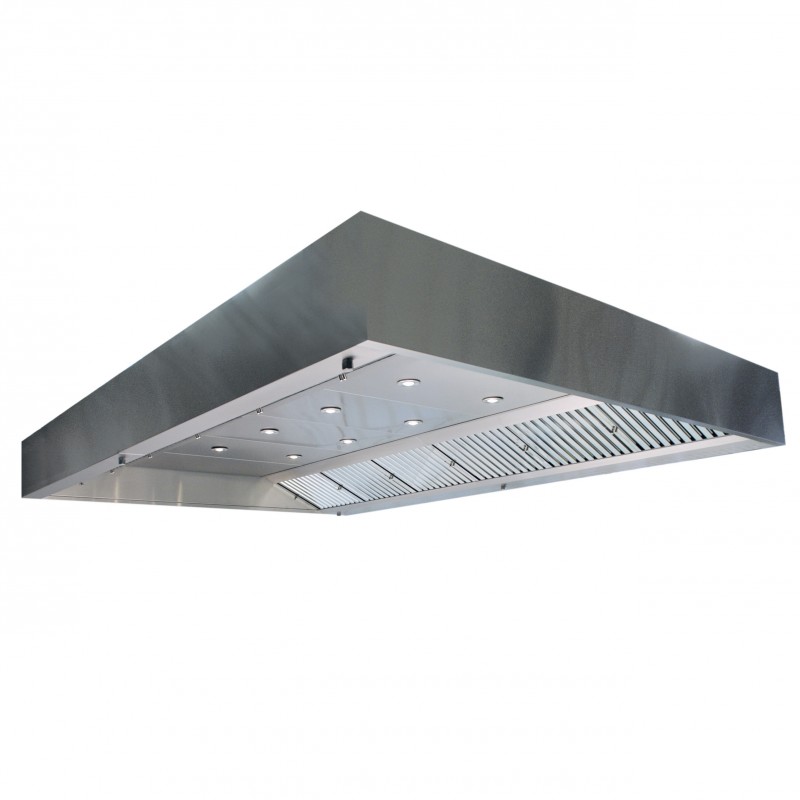

VORAX^® VISION

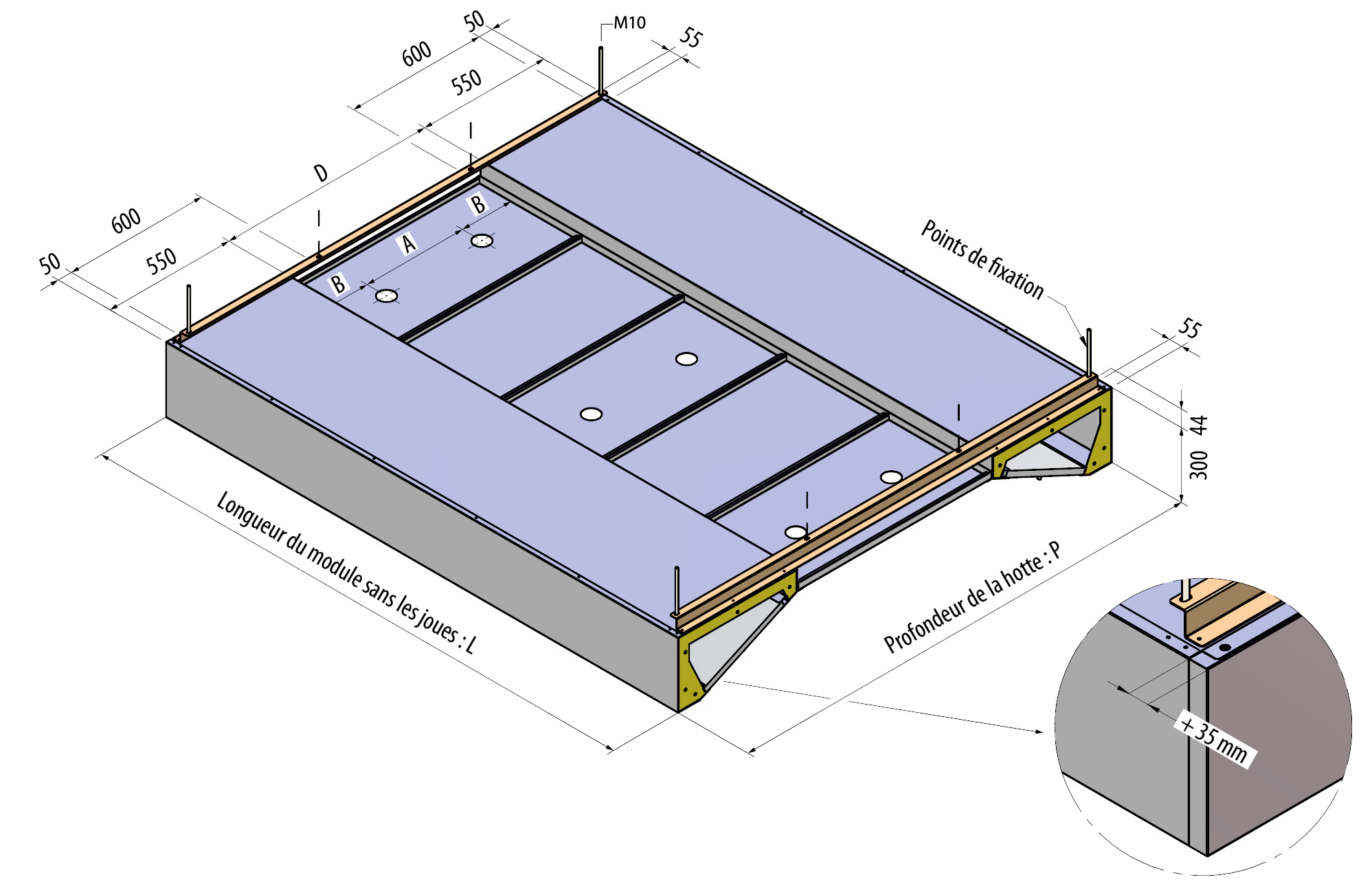

Modularer Aufbau bestehend aus:
- Starre Absaugsensoren 300 mm hoch.
- Sichtbares Teil aus Edelstahl AISI 304 mit SB-Bürstenoberfläche.
- Deckblech aus verzinktem Stahl.
- Interne Kondensatrückgewinnungsrinne am Ende angeschweißt (verstärkte Abdichtung), ausgestattet mit einer ½˝-Gasgewindespülvorrichtung.
- Verbindungszwickel aus verzinktem Stahl (Ende) th. 10/10^th.
- Alle Edelstahl-Stoßfilter 247 mm x 472 mm th. 25 mm.
Flache Decke zwischen Sammler:
- Austenitischer Edelstahl AISI 304 (1.4301) gebürstet SB.
- Durchgehende Decke: abwechselnd von Kante zu Kante der Beleuchtungsstützplatten und der neutralen Platten von 472 mm. Je nach Länge der Hauben werden an den Enden ½ 236 mm Platten verwendet.
- Isolierung von Beleuchtungsplatten und Neutralplatten gegen Kondensation.
6W LED Spotbeleuchtung
- 1750 Tiefenprojektion: 1 Punkt pro Meter.
- Erweiterung der Tiefe 2000 und mehr: 2 Punkte pro Meter.
- Beleuchtungslayout für ein durchschnittliches Beleuchtungsniveau von mindestens 500 Lux im Arbeitsbereich.
Doppelhäutige Wangen an den Enden:
- Ermöglicht das Schließen des Gehäusevolumens und zwei Installationsarten (Einbau oder Wandmontage).
- Austenitischer Edelstahl AISI 304 (1.4301) gebürstet SB.
- Höhe 300 mm Breite 35 mm.
Montagequerträger (2 pro Modul):
- Gewährleistet den Abstand zwischen den Absaugsensoren.
- Starrer Querträger aus verzinktem Stahl th. 2 mm, Höhe 44 mm.
- Gebohrt zur Befestigung an den Absaugsensoren und zum Durchgang von Gewindestangen.

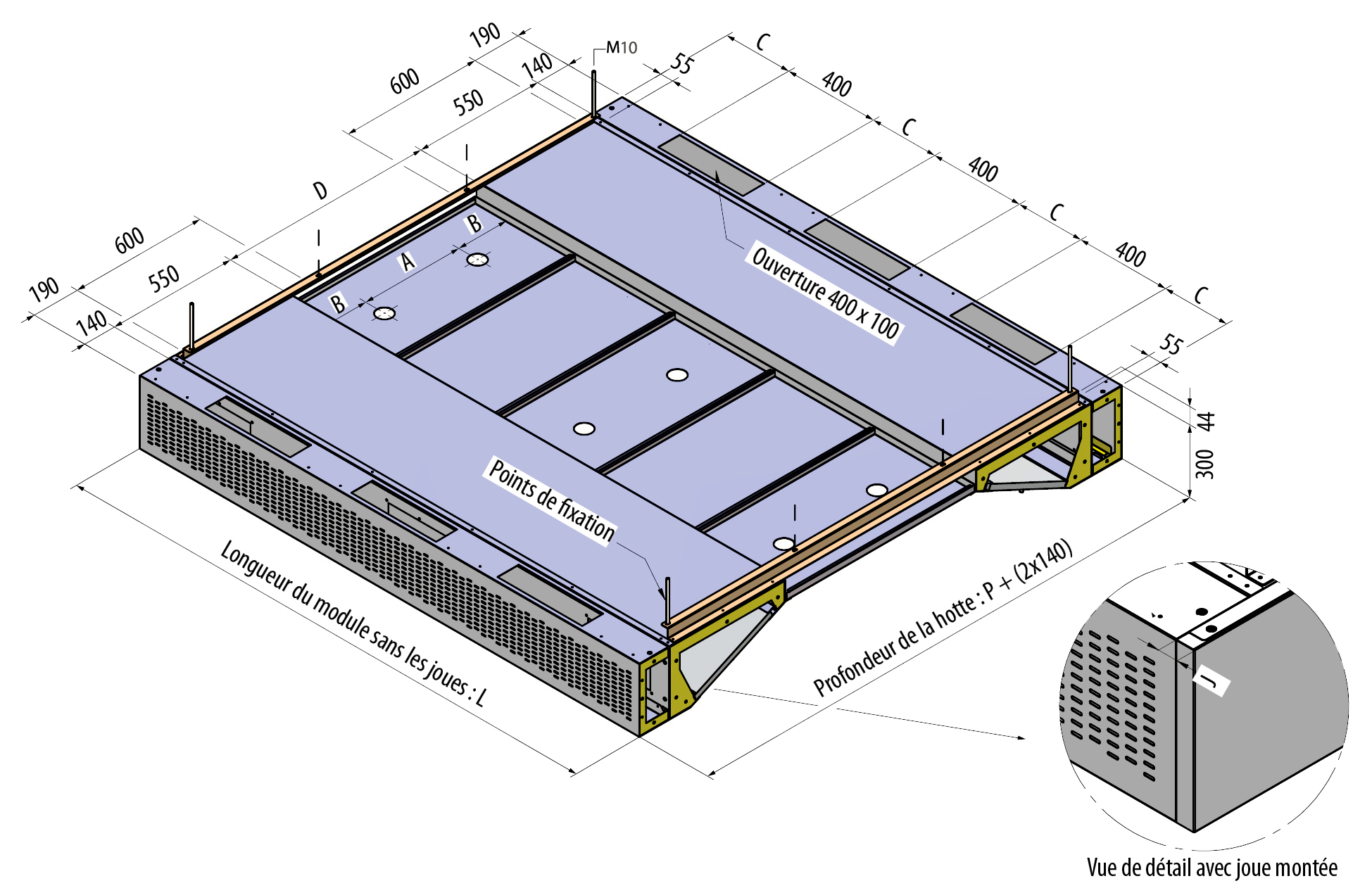

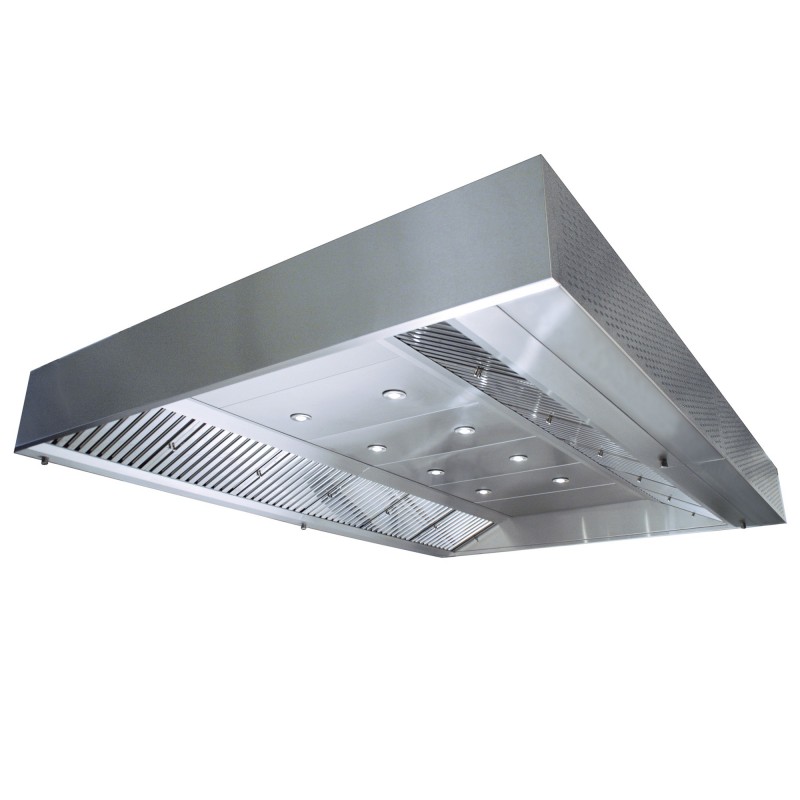

VORAX^® VISION CONFORT 2-seitige Diffusion

140 mm breite Versorgungskammer entlang der Absaugsensoren, innen isoliert, um Kondensation zu verhindern (10 mm dick, M1 klassifiziert).
Zugang zur Druckkammer durch Inspektionsklappe: einfache Montage und Wartung.
Frontplatte mit doppelter Perforationsstufe für horizontale Kompensation bei niedriger Geschwindigkeit.

VORAX^® VISION CONFORT 4-seitige Diffusion

Längsauswurfkammer, 140 mm breit, identisch mit VORAX^® VISION Komfort 2 Seiten.
Seitliche Versorgungswangen, 400 mm breit, mit Luftschleier: geringe vertikale Geschwindigkeitsdiffusion im unteren Teil zur Verbesserung des Einschlusses.

VORAX^® VISION

VORAX^® VISION CONFORT - Diffusion 2 Seiten / 4 Seiten

Empfohlene Extraktionsverbindung (en):

Module 1 416, 1 652, 1 888, 2 124, 2 360: 1 Anschluss-Ø 315
Module 2 596, 2 832: 2 Anschlüsse Ø 315.

J = 35 mm Diffusion auf 2 Seiten
J = 400 mm Diffusion auf 4 Seiten

Schließen Öffnen Detaillierte Spezifikationen

Textkatalogseiten (CT)

CT-VORAX-VISION-VORAX-VISION-CONFORT.pdf

CT-Mars25-VORAX® VISION – VORAX® VISION KOMFORT

Schließen Öffnen Öffentlicher Tarifpreis

Preiskatalogseiten (CP)

CP-VORAX-VISION-VORAX-VISION-CONFORT.pdf

CP-Mars25-VORAX® VISION – VORAX® VISION KOMFORT

Schließen Öffnen Installationsanleitung

Installationsanleitung (NT)

Vision_Montage-mit-Schiene_100120

Vision_montage-ss-rail_100120

Schließen Öffnen Verschreibungshilfe

Spezifikationstext (TP)

TP_VORAX VISION COMFORT 2F_150107 Medien gesperrt

TP_VORAX VISION COMFORT 4F_150107 Medien gesperrt

TP_VORAX VISION_150107 Medien gesperrt

Schließen Öffnen Handelsdokumente

Handelsbroschüre (FCOM)

FCOM-CUISINES-260428

FCOM-VORAX VISION-Juli 2019

OPTAIR Küche

Laden Sie OPTAIR Cuisine herunter Medien gesperrt

Bei Fragen senden Sie bitte eine E-Mail an optair@vim.fr

PROFESSIONELLE KÜCHEN
