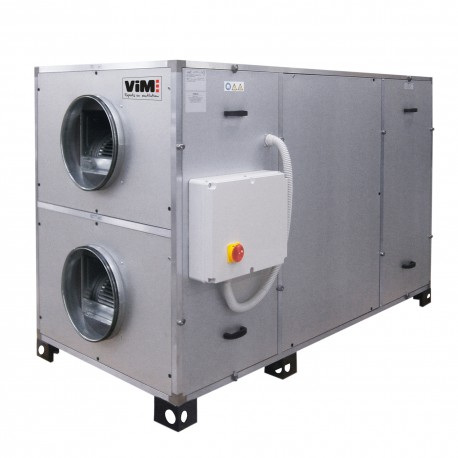

CAD HR FIRST V

Rangos antiguos

Contracorriente - Acción < 3500 m3/h

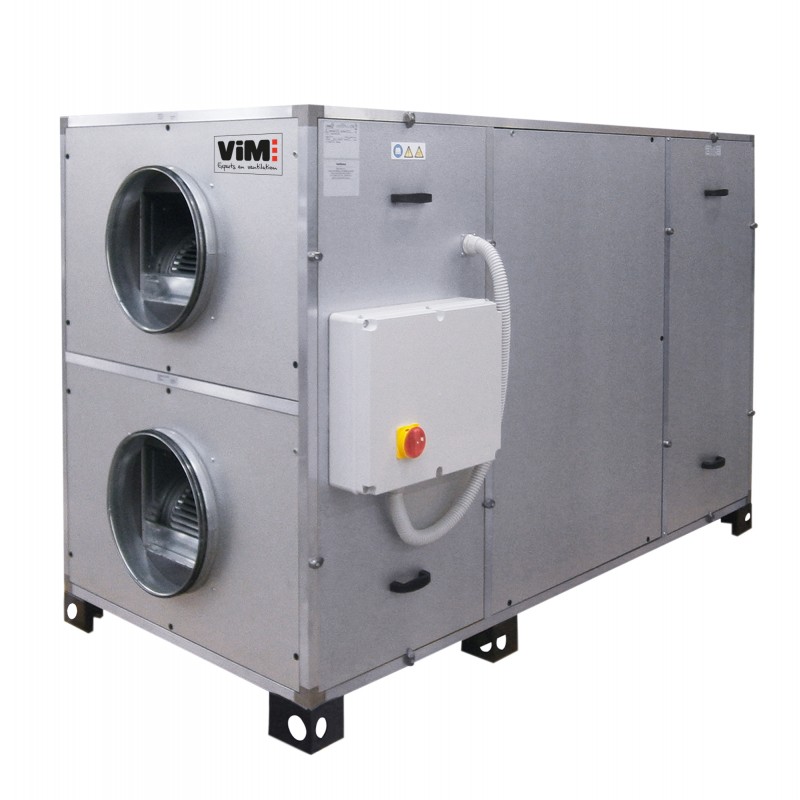

Ver más grande

CAD HR FIRST V

Rangos antiguos

Contracorriente - Acción < 3500 m3/h

	Cumple con ErP 2018 - UVNR Motores de CA de 3 o 4 velocidades					Filtros Suministrado de serie: Soplo aire fresco F7 (ePM1 70%). Reanudación aire viciado M5 (ePM10 50%).

Intercambiador de calor de placas aire-aire producido por la empresa RECUTECH que participa en el programa Eurovent. Certificación para AAHE.

Rango economico
Aislamiento de doble piel 25 mm
Con o sin batería integrada
Regulación EVOD de comunicación Modbus
Eficiencia térmica hasta 85%

Solicitud

Introducción y extracción de aire con recuperación de calor.
Instalación sobre pies.
Uso interior o exterior con mampara de lluvia.
Calentamiento del aire soplado mediante batería eléctrica o agua caliente según modelo.

Edificios terciarios

Edificios para catering

Descripción
Dimensiones
Documentación
Precio Público
Software
Referencias

5 tamaños: 04 (400m³/ h) / 07 (los 700m³/ h) / 18 (1.800 m³/ h) / 26 (2.600 m³/ h) / 33 (3.300 m³/ h).
6 modelos según los tipos de baterías integradas:

	Postcalentamiento eléctrico	Agua caliente después de la calefacción	Protección eléctrica contra las heladas
D
DD			■
DI	■
DDI	■		■
DC		■
DDC		■	■

Gabinete de control de construcción vertical (V) a la izquierda en la dirección del aire fresco (G).
Conexión de los conductos en función de la posición de determinadas conexiones configurables en obra.
Regulación EVO con mando a distancia.
Regulación EVOD con mando a distancia, comunicando Modbus: conexión en la tarjeta de regulación en RS485 o TCP / IP al BMS.
Aplicación de servidor web en puerto TCP / IP.
Operación de varias velocidades por control remoto o señal externa 0-10V.
By-pass 100%.

Construcción

Estructura autoportante en perfil de aluminio extrusionado.
Panel de aluminio zinc, doble piel de 25 mm, aislamiento mediante espuma de poliuretano inyectada (42 kg / m3-0.0246W / m, k) clasificación al fuego B-S3, d0 (M1).
Patas de apoyo de acero galvanizado pintado de negro.
Construcción vertical con conexión en línea mediante grifos circulares provistos de junta Posibilidad de adaptar determinados grifos en obra.
Acceso a filtros, intercambiador, serpentín y ventilador desde el lateral.
Desagüe de Ø1 / 2 '' para evacuación de condensados.

Intercambiador

Intercambiador de calor de placas de aluminio, contracorriente, alta eficiencia, baja caída de presión.

Bypass motorizado

Se entrega montado, instalado en la red de aire exterior.
By-pass 100% con obturador para cerrar el paso de aire en el intercambiador cuando el bypass está abierto, para aprovechar al máximo la refrigeración gratuita.
Servomotor monofásico de 230V todo o nada.

Motorización

Ventiladores de doble aspiración, turbina de acción, motor incorporado, cuadro eléctrico IP 55 montado.
Motor de CA con protección térmica integrada:
- CAD HR FIRST 04/07: 4 velocidades, monofásico 230V, 50Hz, IP 20 clase F
- CAD HR FIRST : 3 velocidades, monofásico 230V, 50Hz, IP 20 clase F
- CAD HR FIRST 33: 3 velocidades, monofásico 230V, 50Hz, IP 20 clase B

Filtros

M5 (ePM10 50%) durante la extracción.
F7 (ePM1 70%) sobre la introducción de aire fresco.

Serpentín de postcalentamiento eléctrico DI

Conectado a la regulación, permite regular la temperatura del aire soplado.
Equipado con termostato de seguridad con reset automático (set point 50 ° C) y reset manual (set point 65 ° C).

Batería de agua caliente DC

Batería de 2 filas, compuesta por tubos de cobre con aletas de aluminio sobre un marco de acero galvanizado, colector de cobre, tubo de conexión roscado.

Calentador eléctrico anticongelante DD

Colocado al aire libre antes del intercambiador, evita el riesgo de congelación en el intercambiador.
Levantado, cableado y controlado por el reglamento.
Fuente de alimentación independiente, conexión a una caja externa específica equipada con un interruptor de proximidad.
Termostato de seguridad con reset automático (set point 50 ° C) y reset manual (set point 65 ° C).

Selección de tratamiento de aire

	Aspiración de aire fresco
	Retorno de aire de escape
	Suministro de aire fresco
	Descarga de aire de escape

Tamaño	A	B	C	D	E	F	G	H	I	K	L	ØP	ØQ	ØR	S	T	U	V	Peso (kg) *
04	450	1420	900	225	232	520	550	150	150	808,5	611	200	1/2 pulgada	1/2 pulgada	60	41	174	100	98,5
07	550	1420	900	275	232	520	550	170	170	808,5	611	250	1/2 pulgada	1/2 pulgada	60	41	174	100	115
18	840	1800	1110	420	285	625	655	255	255	1010	790	315	1/2 pulgada	1/2 pulgada	60	41	174	100	276
26/33	1050	2180	1340	525	342	735	775	219	319	1175	1005	400	1/2 pulgada	3/4 pulg.	60	41	174	100	363/379
