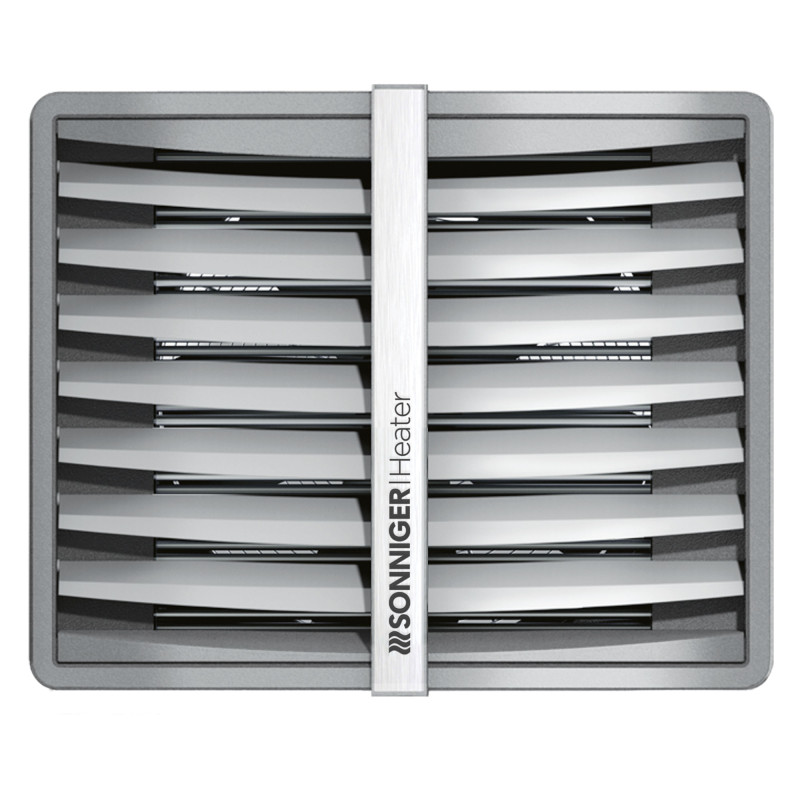

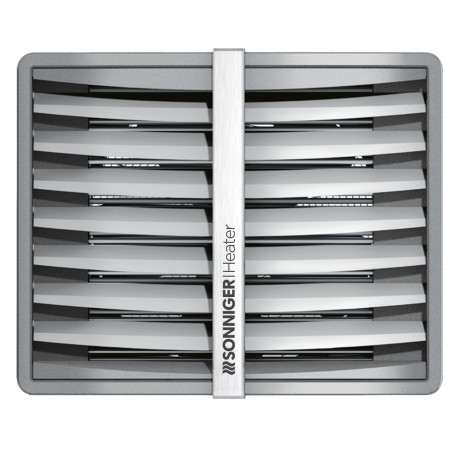

CR ONE - CR - CR MAX - CR MIX

Aérothermes et brasseurs d'air

Montage applique - Horizontal ou vertical

Agrandir l'image

CR ONE - CR - CR MAX - CR MIX

Aérothermes et brasseurs d'air

Montage applique - Horizontal ou vertical

Ventilation par moteurs AC ou EC
Gestion de la température dans les locaux
Silencieux
Pilotage Wi-Fi par application mobile

Applications :
Montage mural ou plafonnier.
Chauffage, rafraîchissement ou brassage / déstratification d’air (CR MIX) dans les locaux de grandes hauteurs et grands volumes.

Commander en ligne

Description
Dimensions
Documentation
Prix Public
Logiciel
Les références

2 motorisations : moteurs AC ou moteurs EC.
4 versions :

CR ONE : aérotherme eau chaude - 570 x 508 x 332 mm.
CR : aérotherme eau chaude ou froide - 680 x 570 x 375 mm.
CR MAX : aérotherme eau chaude ou froide - 780 x 710 x 385 mm.
CR MIX : brassseur d’air sans batterie.

Présentation des gammes
Nom	Fonction	Rang - Puissance en chaud	Moteur	Dimensions lxHxP (en mm)
CR ONE	Aérotherme Eau Chaude	2R / 5 - 25 kW	AC ou EC - 3 Vitesses - 750/1200/1600 m3/h	570 x 508 x 375
CR1	Aérotherme Eau Chaude	1R / 10 -35 kW	AC ou EC - 3 Vitesses - 1 850/2 500/3 900m3/h	680 x 570 x 375
CR2	Aérotherme Eau Chaude ou Froide	2R / 15 - 50 kW	AC ou EC - 3 Vitesses - 1 450/2 000/3 350m3/h
CR3	Aérotherme Eau Chaude ou Froide	3R / 20 - 70 kW	AC ou EC - 3 Vitesses - 1 200/1 700/2 950m3/h
CR2 MAX	Aérotherme Eau Chaude ou Froide	2R / 25 - 70 kW	AC ou EC - 3 Vitesses - 2 800/3 900/5 700m3/h	780 x 710 x 385
CR3 MAX	Aérotherme Eau Chaude ou Froide	3R / 33 - 95 kW	AC ou EC - 3 Vitesses - 2 750/3 800/5 600m3/h
CR4 MAX	Aérotherme Eau Chaude ou Froide	3R / 40 - 120 kW	AC ou EC - 3 Vitesses - 2 400/3 400/5 100m3/h
Nom	Fonction	Hauteur installation	Moteur	Dimensions lxHxP (en mm)
CR MIX 1	Déstratificateur / Brasseur d'air	6 - 13 m	AC ou EC - 1 Vitesse - 4 800 m3/h	680 x 570 x 375
CR MIX 2	Déstratificateur / Brasseur d'air	9 - 16 m	AC ou EC - 1 Vitesse - 7 200 m3/h	780 x 710 x 385

Construction couleur grise RAL 7016.
Montant central fourni en gris et en orange au choix.
Ventilateur hélicoïde équilibré à haut rendement.
Moteur avec protection thermique.
Ailettes réglables pour ajuster la dispersion du flux.
Gamme complète IP 54.
Bac à condensat en accessoire pour version rafraîchissement.

Commande déportée analogique TR110L-2 AC/EC

Réglage manuel de la vitesse du ventilateur (3 vitesses en AC et variation en EC).
Régulation de la température ambiante (sauf CR MIX).

Commande déportée numérique RL 309 AC/EC Wi-Fi

Réglage automatique ou manuel de la vitesse du ventilateur (3 vitesses).
Régulation de la température ambiante (sauf CR MIX).
Horloge hebdomadaire avec 6 plages horaires journalières.
Protection antigel : la batterie et le ventilateur démarrent si la température ambiante chute sous 5 à 15 °C (réglable).
Sonde de température externe NTC en accessoire.
Pilotage sur commande déportée ou en Wi-Fi avec l’application mobile TUYA SMART.
Communicante Modbus RTU sur port RS485.

Répartiteur multi-unités MULTI 6 AC/MULTI 10 EC

Permet de piloter un nombre d’unités plus importants.

Nombre d’unités pilotées à partir des commandes déportées :
Commande déportée	CR ONE	CR / CR MIX 1	CR MAX / CR MIX2
TR110L-2 AC	6	3	2
RL 309 AC WiFi	4	2	1
TR-010 pour CR MIX1&2	-	3	2
+ MULTI 6 AC(*)	12	6	6
Commande déportée	CR ONE EC	CR EC / CR MIX 1 EC	CR MAX EC / CR MIX2 EC
RL 309 EC WiFi	3	3	3
TR110L-2 EC	3	3	3
+ MULTI 10 EC(*)	10	10	10

(*) : plusieurs MULTI 6 AC ou MULTI 10 EC peuvent être ajoutés pour piloter le nombre d’unités désiré.

	CR ONE	CR - CR MIX 1	CR MAX - CR MIX 2
A	228	330	347
B	324	442	462
C	456	601	625
D	222	273	322
E	1/2"	3/4"	3/4"
F	181	200	253
G	183	215	267
H	508	570	710
Ht	532	576	718
L	570	680	780
P	332	375	385
