HUCF C - HUCF T

Anciennes gammes

Transmission < 11 500 m3/h - Arrêt gamme 01/01/2016

FLAG Obsolete

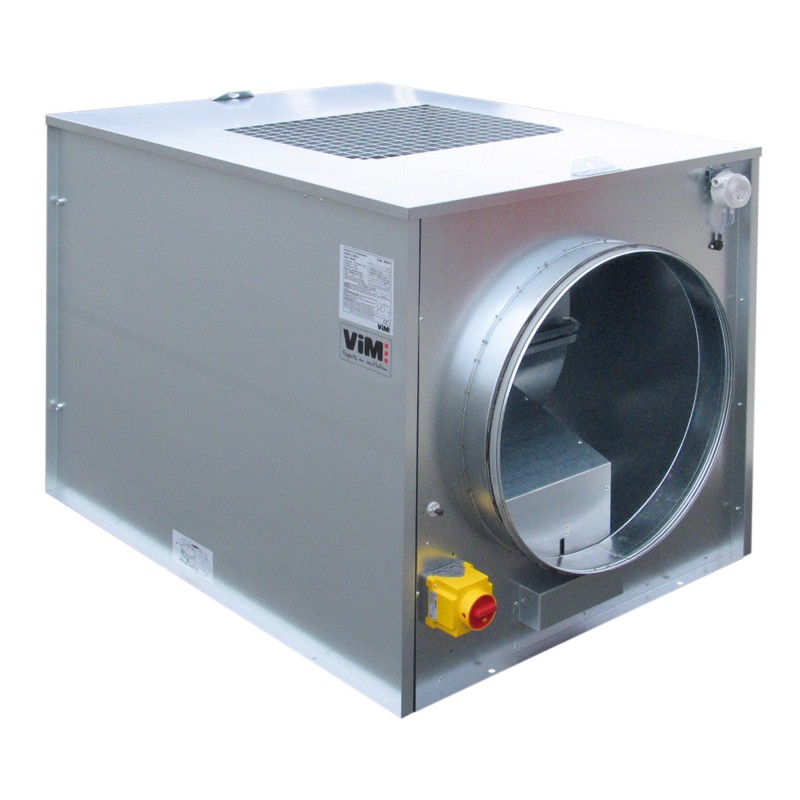

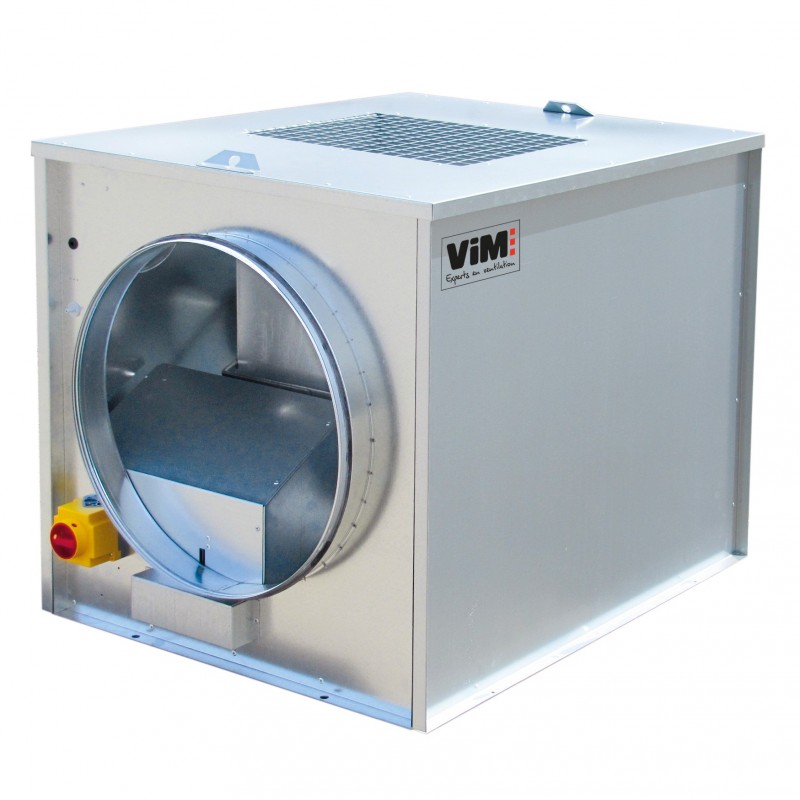

Caisson d'extraction à transmission HUCF Agrandir l'image

HUCF C - HUCF T

Anciennes gammes


Transmission < 11 500 m3/h - Arrêt gamme 01/01/2016

PIC-ERP-No.jpg PIC-Coffret-monte-cable.jpg PIC-VMC-hygro.jpg PIC-Isolation-acoustique.jpg
  • Réglage débit par poulie motrice variable
  • Rejet vertical aspiration double
  • Rejet horizontal aspiration en ligne
  • Accessoires électriques montés
  • Maintenance facilitée, moto-ventilateur extractible, sur glissières

Applications :

Extraction d’air.
Installation en intérieur ou extérieur.
Agréé 400°C 1/2 heure catégorie C4 – PTO non raccordée.
Non agréé – PTO raccordée.
VMC en habitat collectif – agrément 400°C 1/2 heure.
VMC en locaux tertiaires – agrément 400°C 1/2 heure : en conformité avec les articles CH41, CH42 et CH43 du règlement de sécurité incendie dans les ERP.
Reprise d’air en locaux tertiaires – sans agrément : en conformité avec les articles CH29 à CH40 du règlement de sécurité incendie dans les ERP.


  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

HUCF C :

  • Application VMC en collectif ΔP < 220 Pa
  • 5 tailles : 020 / 035 / 050 / 070 / 090.
  • Débits de 350 à 8 500 m3/h.

HUCF T :

  • Application tertiaire ΔP < 320 Pa
  • 5 tailles : 025 / 045 / 055 / 080 / 110.
  • Débits de 250 à 11 500 m3/h.

2 configurations :

  • L : aspiration et refoulement en ligne.
  • D : double aspiration et refoulement vertical.

Avec INTZ + BDEZ ou DIJZ + BDEZ.


Construction
  • Caissons réalisés en tôle d’acier galvanisé.
  • Piquages de raccordement avec joints VELODUCT®.

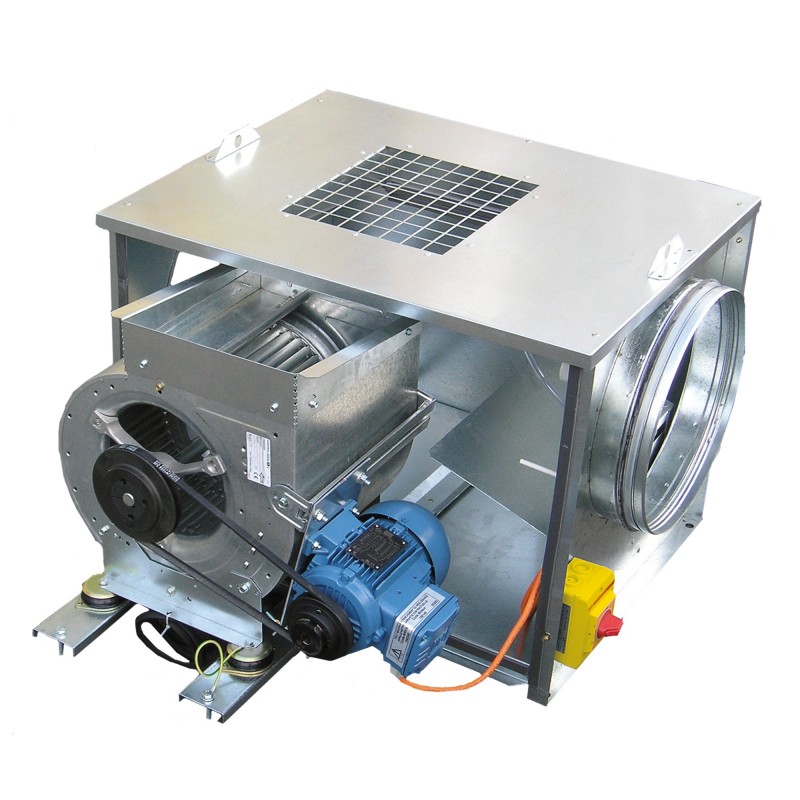

  • Ensemble moto-ventilateur monté sur glissières, permet une extraction latérale rapide pour faciliter l’entretien.
  • Ventilateur double ouïes à action en acier galvanisé.
  • Transmission poulie/courroie avec poulie motrice variable (courroie de rechange à l’intérieur du caisson).
  • Ensemble moto-turbine désolidarisé du caisson par plots anti-vibratiles.
  • INTZ : interrupteur de proximité cadenassable avec renvoi de position monté/câblé.
  • DIJZ : disjoncteur magnéto-thermique monté/câblé (confort uniquement).
  • BDEZ : dépressostat monté, raccordé aérauliquement, réglé d’usine à 80 Pa, non modifiable.
  • TDGZ, temporisation pour dépressostat, conformément aux recommandations du COPREG en VMC.
  • Moteur à pattes B3, IP55, classe F, 1 vitesse 4 pôles, triphasé 230/400V, 50Hz.
  • Protection thermique PTO à raccorder pour une utilisation en reprise d’air dans les locaux tertiaires (non 400°C 1/2h).

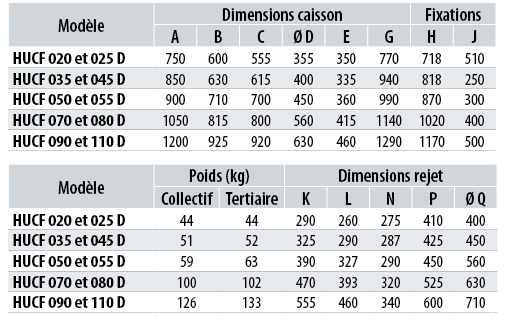

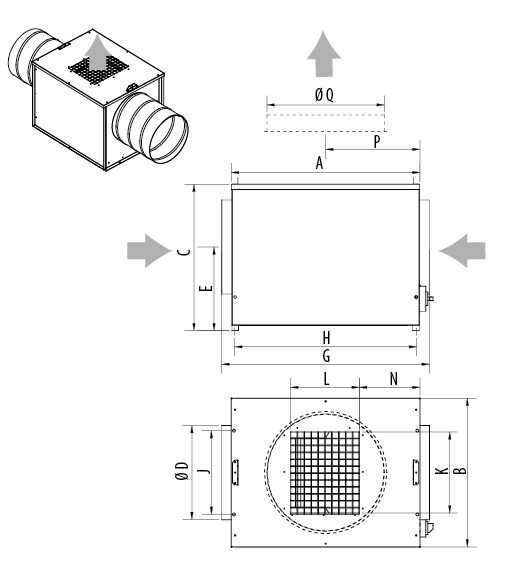

HUCF D Configuration 2 aspirations

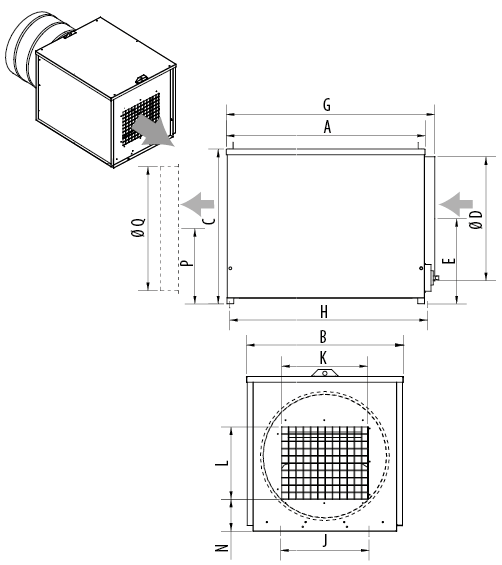

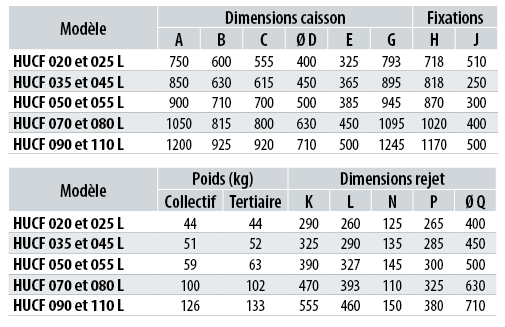

HUCF L Configuration en ligne
