CAD O INTEGRAL

CTA double flux V avec échangeur

Rotatif - Réaction - ECM < 15000 m3/h

CAD O Integral 60 VLEXD Agrandir l'image

CAD O INTEGRAL

CTA double flux V avec échangeur


Rotatif - Réaction - ECM < 15000 m3/h

ErP.jpg Conforme ErP 2018 - UVNR
Moteurs EC variables
Filtres
Livrés en standard : Soufflage air neuf : filtres plissés FIGR G4 Grossier 60% + filtres miniplis FIFI F7 ePM1 55%. Reprise air vicié : filtres plissés FIFI M5 ePM10 50%.
En option : Soufflage air neuf : filtres plissés FIFI M5 ePM10 50% + filtres miniplis FIFI F9 ePM1 80%. Soufflage air neuf : filtres miniplis FIFI G4 moléculaire Grossier 65% + filtres miniplis FIFI F9 ePM1 80%. Reprise air vicié : filtres miniplis FIFI F7 ePM1 55%.
Filtre miniplis FIFI G4 moléculaire, Grossier 65%, composé d’un média imprégné de charbon actif particulièrement efficace en milieu urbain pollué, permet d’améliorer la QAI (Qualité d’air intérieur) des bâtiments, de réduire la concentration d'ozone de 50% (Oz5) et de substances chimiques volatiles.
Échangeur à roue Moteur ECM By-pass Batterie Chaude ou Froide
Débit ou pression régulés GTC Modbus et BACnet Régulation Plug and Play OPTAIR® CTA, EASYVENT
Échangeurs rotatifs air-air produits par la société COVENT qui participe au programme Eurovent. Certification pour les AAHE.





  • Efficacité thermique jusqu'à 88%
  • Régulation communicante Modbus et BACnet
  • Haute qualité de finition
  • Double peau isolation laine de roche 50 mm
  • Batteries intégrées dans la CTA
  • Ventilateurs à roue libre haute performance
  • Moteurs ECM basse consommation
  • Caisson de recyclage ou mélange
  • Nouvelle télécommande

Application
Introduction et extraction d’air avec récupération d'énergie.
Installation, en intérieur ou extérieur.
  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

10 tailles : 07, 13, 19 , 25 , 35, 45, 60, 80, 100, 150
Nouveau : 4 tailles HP avec pressions disponibles supérieures : 60HP, 80HP, 100HP, 150HP.

10 débits : 700 m3/h, 1 600 m3/h, 2 100 m3/h, 3 000 m3/h, 3 600 m3/h, 4 500 m3/h, 6 000 m3/h, 8 000 m3/h, 10 000 m3/h, 15 000 m3/h.

7 modèles :
  • E : sans batterie.
  • EI : batterie électrique postchauffage intégrée.
  • EC : batterie eau chaude intégrée.
  • ER : batterie eau chaude/eau froide réversible intégrée (modèle VL uniquement).
  • ER4R : batterie eau chaude/eau froide 4 rangs réversible intégrée (tailles 60 / 80 / 100 / 150 uniquement).
  • ECF : batterie eau chaude + batterie eau froide intégrée (tailles 60 / 80 / 100 / 150 uniquement).
  • EX : batterie à détente directe intégrée (sur modèle VL uniquement sauf taille 150).
Construction monobloc jusqu’à la taille 45, bibloc pour les tailles 60, 80, 100 et 150.
Configurations de raccordement des gaines :
  • VTD par le dessus, servitude droite, tailles 07 à 45.
  • VTG par le dessus, servitude gauche, tailles 07 à 45.
  • VLD en ligne, servitude droite.
  • VLG en ligne, servitude gauche.
  • VLEXD en ligne avec toit, servitude droite.
  • VLEXG en ligne avec toit, servitude gauche.
CREI-CMOI : caissons de recyclage ou mélange en accessoires.
3 modes de fonctionnement : débit variable (VAV), débit constant (CAV), pression constante (COP).
Régulation CORRIGO intégrée spécifique VIM.
Communicante Modbus RTU sur port RS485 ou Modbus TCP/IP, Bacnet IP ou MSTP, application webserver intégrée sur port TCP/IP. Commande tactile déportée ETD2.

Classification
  • Classification EN 1886 D2 / L2 / F9 / T2 / TB3 selon tests VIM.
  • Recirculation - Fuites internes : C2 (<2%) selon NF EN 13141-7 -2011.

Construction
  • Construction autoportante en panneaux double peau 50 mm.
  • Isolation par laine de roche ép. 50 mm, densité 40 kg/m3, conductivité thermique 0,037 W/(m.k) (20/80°C) - Classement A1.
  • Finitions extérieures acier zingué prélaqué couleur gris foncé RAL7024 : résistance à la corrosion C5, résistance aux ultraviolets RUV3 selon EN 10169.
  • Finitions intérieures acier galvanisé Z275.
  • Pieds supports jusqu'à la taille 45 : acier galvanisé peint en noir, ép. 3 mm, hauteur 100 mm. Perçage pour fixation de plots antivibratiles, ou pieds de mise à niveau.
  • Châssis avec système d'assemblage entre 2 modules pour tailles 60/80/100/150 : acier galvanisé ép. 3 mm, hauteur 100 mm (156 mm pour taille 150).
  • Perçage pour fixation de plots antivibratiles ou pieds de mise à niveau.
  • Accès à l’ensemble des composants sur la face principale par des portes chanfreinées équipées de charnières.
  • Raccordement par piquages circulaires équipés de joints d’étanchéité classe D jusqu’à la taille 35 et 45VL, par bride rectangulaire sur les tailles 45VT, 60, 80, 100 et 150.

Échangeur
  • Échangeur rotatif à condensation en standard, ou sorption en option.
  • Équipé d'un secteur de purge.
  • Efficacité thermique entre 77% et 88% (selon conditions de T° et HR).
  • Vitesse de rotation constante par moteur 1 vitesse, alimentation 230 V monophasée (CAD O INTEGRAL 07/13/19) ou 400 V triphasée (CAD O INTEGRAL 25/35/45/60/80/100/150).
  • Vitesse de rotation variable par variateur de fréquence sur échangeur sorption : Option.

Motorisation
  • Ventilateurs à réaction de type roue libre métallique (incombustibles A1) associés à un moteur à commutation électronique, moteurs ECM.
  • Moteurs monophasés ou triphasés avec protection électronique intégrée :
    • CAD O INTEGRAL 07 : Mono 230V, 50/60Hz, IP54, classe B.
    • CAD O INTEGRAL 13/19 : Mono 230 V, 50/60Hz, IP54, classe B.
    • CAD O INTEGRAL 25/35/45/60 : Tri 400 V, 50/60Hz, IP54, classe B.
    • CAD O INTEGRAL 80/100 : Tri 400 V, 50/60Hz, IP54, classe F.
    • CAD O INTEGRAL 150 : Tri 400 V, 50/60Hz, IP55, classe F.

Modes de fonctionnement
Régulation complète permettant 3 modes de fonctionnement :

RÉGLAGES DES DÉBITS APPLICATIONS CONSEILLÉES
MODE VAV - DÉBIT VARIABLE
Variation de la vitesse du ventilateur
- Valeur de consigne de débit en fonction d’un signal 0-10 V issu de la télécommande ou d’une sonde extérieure (CO2, température, hygrométrie…). - Installations monozones, nécessitant une adaptation de la ventilation en fonction de l'occupation.
MODE CAV - DÉBIT CONSTANT
Vitesse du ventilateur définie selon un débit précis
- Saisie manuelle (m3/h) de 2 consignes débits de fonctionnements souhaitées.
- Réglages et mesures séparés des deux ventilateurs.
- Visualisation des valeurs sur l’afficheur, commutation manuelle, par horloge ou contact externe.
- Installations nécessitant la maitrise d'un ou plusieurs débits précis.
MODE COP - PRESSION CONSTANTE
Variation auto de la vitesse du ventilateur pour maintien d'une pression constante
- Valeur de pression constante mesurée par une sonde externe (option) située dans le réseau de gaine de soufflage ou d'extraction.
- Le fonctionnement du ventilateur d’extraction est asservi au ventilateur de soufflage (%).
- Installations multizones, associées à une modulation des débits terminaux.


Batterie électrique EI
  • Résistance en acier inoxydable AISI 430.
  • Commande proportionnelle par relais statique.
  • Jusqu'à la taille 100 : thermostat de sécurité à réarmement automatique point de consigne 70°C, réarmement manuel 120°C.
  • Taille 150 : thermostat de sécurité à réarmement automatique point de consigne 55°C, réarmement manuel 80°C. La batterie électrique doit être raccordée par une alimentation séparée. Elle est équipée de son propre interrupteur sectionneur.

Batterie à eau chaude EC
  • Batterie à eau 2 rangs, utilisation en eau chaude.
  • Protection antigel par sonde de contact.
  • Tubes et collecteurs en cuivre, tubes de raccordements filetés, ailettes en aluminium, cadre en acier galvanisé.
  • Vanne 3 voies motorisée (24V) proportionnelle par signal 0-10V (accessoire).

Batterie eau chaude/eau froide réversible ER sur VL uniquement
  • Batterie à eau 2 rangs (ou 4 rangs ER4R, sur tailles 60 / 80 / 100 / 150), utilisation en eau chaude ou eau glacée.
  • Protection antigel par sonde de contact.
  • Tubes et collecteurs en cuivre, tubes de raccordements filetés, ailettes en aluminium, cadre en acier galvanisé, bac de récupération des condensats inox et siphon pour raccordement Ø32.
  • Vanne 3 voies motorisée (24V) proportionnelle par signal 0-10V (accessoire).
  • Sonde « change over » THCO permettant le passage automatique Chaud/Froid par mesure de la température d’eau.

Batterie eau chaude et batterie eau froide ECF sur tailles 60/80/100/150 uniquement
  • Batterie à eau 2 rangs en eau chaude et 2 rangs en eau glacée (en 4 rangs sur la taille 150).
  • Protection antigel sur batterie chaude par sonde de contact.
  • Tubes et collecteurs en cuivre, tubes de raccordements filetés, ailettes en aluminium, cadre en acier galvanisé, bac de récupération des condensats inox et siphon pour raccordement Ø32.
  • Vannes 3 voies motorisées (24 V) proportionnelle par signal 0-10 V (accessoire).

Batterie à détente directe EX sur VL uniquement - fournie sans régulation
  • Batterie 2 ou 3 rangs prévue pour fonctionner en évaporation ou condensation.
  • 1 circuit jusqu'à la taille 60, 2 circuits sur tailles 80 et 100
  • Tubes et collecteurs en cuivre, ailettes en aluminium, cadre en acier galvanisé, bac de récupération des condensats inox et siphon pour raccordement Ø32.
  • La régulation de la batterie à détente directe devra être réalisée par le groupe.

Filtration
  • Filtres livrés en standard :
    • Soufflage air neuf : filtres plissés FIGR G4 Grossier 60% + filtres miniplis FIFI F7 ePM1 55%.
    • Reprise air vicié : filtres plissés FIFI M5 ePM10 50%.
  • Filtres disponibles en option :
    • Soufflage air neuf : filtres plissés FIFI M5 ePM10 50% + filtres miniplis FIFI F9 ePM1 80%.
    • Soufflage air neuf : filtres miniplis FIFI G4 moléculaire Grossier 65% + filtres miniplis FIFI F9 ePM1 80%.
    • Reprise air vicié : filtres miniplis FIFI F7 ePM1 55%.
  • Filtre miniplis FIFI G4 moléculaire, Grossier 65%, composé d’un média imprégné de charbon actif particulièrement efficace en milieu urbain pollué, permet d’améliorer la QAI (Qualité d’air intérieur) des bâtiments, de réduire la concentration d'ozone de 50% (Oz5) et de substances chimiques volatiles.

EAPK - Système d’équilibrage automatique des pressions - Option
  • Limite le risque de transfert d'agents pathogènes entre l'air repris et l'air neuf type COVID 19.
  • Maintient en légère dépression la partie supérieure de l’unité utilisée pour l’air extrait.
  • Évite les risques de transfert d’air entre l'air extrait et l'air neuf (EATR).
  • Système composé d'un dispositif de mesure de pression, d'une régulation et d'un registre. Livré monté, câblé et paramétré d'usine.

Régulation
  • Unités équipées d’un système de régulation CORRIGO monté/câblé, intégré à l’unité et d’une commande tactile déportée.
  • Communication Modbus, BACnet ou application webserveur en standard.

Accessoires circulaires
  • REEV : Registre circulaire motorisable, étanchéité renforcée classe 4, volet avec joint, enveloppe classe D en pression, classe C en dépression.
  • MSDZ : Manchette souple circulaire M0 longueur 160 mm.
  • APC : Sortie et prise d'air circulaire, réalisée en tôle d'acier galvanisé avec grillage de protection serti - Raccordement femelle.

Accessoires rectangulaires
  • CDRE 100 : Registre rectangulaire motorisable, étanchéité renforcée classe 3, enveloppe classe B.
  • MSCE : Manchette souple rectangulaire étanche (classe B) avec cadre, M0.
  • APPA - APPR : Auvent pare pluie à l'aspiration ou au refoulement. Réalisation en acier zingué, pré laqué RAL7024, de même nature que l'unité. Trappe sur le coté pour accès à un éventuel servomoteur de registre. Fixation rapide sans perçage.
  • BRL : Bride rectangulaire lisse réalisée en acier galvanisé.
  • PRRE : Pièce de transformation rectangle/rond - en acier galvanisé.

CREI - CMOI - Caissons de recyclage ou de mélange
  • Se fixe directement contre les CTA modèles VL.
  • Construction autoportante en panneaux double peau 25 mm.
  • Isolation laine minérale 25 mm, conductivité thermique 0.037W (m.k.).
  • Finition extérieure acier zingué pré laqué couleur gris foncé RAL7024, résistance à la corrosion C5 et aux ultraviolet RUV3 selon EN 10169. Finition intérieure acier galvanisé Z275.
  • Accès aux composants sur la face principale par des portes (équipées de charnières sur les tailles 60/80/100).
  • Raccordement par piquages circulaires équipés de joints d’étanchéité classe D jusqu’à la taille 45, par bride rectangulaire sur les tailles 60/80/100/150.
  • 3 registres rectangulaires pas de 50 mm (jusqu’à la taille 45) ou pas de 100 (pour les tailles 60/80/100).
  • 1 transformateur 230V/24V TM40/24.
CREI : gestion du recyclage tout ou rien sur programmation horaire (Programme horaire 5 du CORRIGO) :
  • Moteur de registre tout ou rien type CM24, 2Nm jusqu’à la taille 45 inclus et LM24A sur tailles 60/80/100.
  • Moteur de registre tout ou rien avec fonction sécurité (ressort de rappel) type LF24 S, 4 N.

CMOI :
 gestion autonome du mélange air neuf/air recyclé en fonction de la qualité d’air intérieur (CO2). Fonctionnement proportionnel, favorise la recirculation d’air en période de non occupation, et le fonctionnement tout air neuf lors de l’occupation des locaux.
  • Moteurs de registres proportionnels type CM24-SR-L jusqu’à la taille 45 inclus et LF24SR sur tailles 60/80/100,
  • Moteur proportionnel type LF24 SR 4 N avec fonction sécurité (ressort de rappel),
  • Sonde CO2 (SCO2 G MIX 400-1100ppm 0-10V).
APPA-R et APPR-R : auvent pare pluie à l'aspiration et au refoulement du caisson de recyclage ou de mélange CREI/CMOI, sur tailles 60/80/100 (sur la taille 150 utilisation des APPA / APPR standards)
  • Réalisation en acier zingué, pré laqué RAL7024, de même nature que l'unité.


Sélection traitement d'air
CAD O INTEGRAL 07 à 35 VTD
Raccordement par le dessus

Aspiration air neuf
Reprise air vicié
Soufflage air neuf
Rejet air vicié
Position régulation

Modèle

A

B

C

ØD

E

F

G

H

I

J

K

L

M

N

O

Poids (kg)

E

EI

EC

CAD O INTEGRAL 07 VT

1285

715

1125

250

750

1185

200

310

300

101

195

569

1/2˝

258

183

200

206

206

CAD O INTEGRAL  13 VT

1285

715

1125

250

750

1185

200

310

300

101

195

569

1/2˝

258

183

207

213

213

CAD O INTEGRAL  19 VT

1490

815

1250

315

850

1309

300

355

350

90

255

689

1/2˝

258

215

259

265

267

CAD O INTEGRAL  25 VT

1740

965

1350

355

1000

1410

400

420

400

105

307

825

3/4˝

283

250

334

344

345

CAD O INTEGRAL  35 VT

1900

1125

1530

450

1156

1590

450

460

400

105

367

985

3/4˝

338

290

419

431

431


CAD O INTEGRAL 07 à 35 VTG
Raccordement par le dessus

Aspiration air neuf
Reprise air vicié
Soufflage air neuf
Rejet air vicié
Position régulation

Modèle

A

B

C

ØD

E

F

G

H

I

J

K

L

M

N

O

Poids (kg)

E

EI

EC

CAD O INTEGRAL 07 VT

1285

715

1125

250

750

1185

200

310

300

101

195

569

1/2˝

258

183

200

206

206

CAD O INTEGRAL 13 VT

1285

715

1125

250

750

1185

200

310

300

101

195

569

1/2˝

258

183

207

213

213

CAD O INTEGRAL 19 VT

1490

815

1250

315

850

1309

300

355

350

90

255

689

1/2˝

258

215

259

265

267

CAD O INTEGRAL 25 VT

1740

965

1350

355

1000

1410

400

420

400

105

307

825

3/4˝

283

250

334

344

345

CAD O INTEGRAL 35 VT

1900

1125

1530

450

1156

1590

450

460

400

105

367

985

3/4˝

338

290

419

431

431


CAD O INTEGRAL 45 VTD
Raccordement sur le dessus

Aspiration air neuf
Reprise air vicié
Soufflage air neuf
Rejet air vicié
Position régulation

Modèle

Poids (kg)

E

EI

EC

CAD O INTEGRAL 45 VT

432

444

444




CAD O INTEGRAL 45 VTG
Raccordement sur le dessus

Aspiration air neuf
Reprise air vicié
Soufflage air neuf
Rejet air vicié
Position régulation

Modèle

Poids (kg)

E

EI

EC

CAD O INTEGRAL 45 VT

432

444

444




CAD O INTEGRAL mono bloc VLD - tailles 07 à 45
Raccordement en ligne servitude droite

Aspiration air neuf
Reprise air vicié
Soufflage air neuf
Rejet air vicié
Position régulation

Modèle

A

B

C

ØD

E

F

G

H

I1

I2

J

J1

CAD O INTEGRAL 07 VL

1309

715

983

315

763

1425

329

754

327,5

357,5

210

214

CAD O INTEGRAL 13 VL

1309

715

983

315

763

1425

329

754

327,5

357,5

210

214

CAD O INTEGRAL  19 VL

1459

815

1085

355

851

1575

356

826

407,5

407,5

194

213

CAD O INTEGRAL  25 VL

1558

965

1183

400

1000

1675

379

904

482,5

482,5

204

213

CAD O INTEGRAL  35 VL

1558

1125

1363

450

1160

1675

436

1026

562,5

562,5

204

213

CAD O INTEGRAL 45 VL

1558

1125

1363

500

1160

1675

436

1026

562,5

562,5

204

213



Modèle

K

K1

L

L1

L2

M

M1

M2

Poids (kg)

E

EI

EC

ER

EX

CAD O INTEGRAL 07 VL

255

232

625

592

597

1/2˝

12,5

5

180

186

186

189

190

CAD O INTEGRAL  13 VL

255

232

625

592

597

1/2˝

12,5

5

187

193

193

196

197

CAD O INTEGRAL  19 VL

337

15,5

719

672

720,5

3/4˝

12

22

233

241

241

244

248

CAD O INTEGRAL  25 VL

367

38,5

869

837

875,5

3/4˝

12

22

281

291

291

293

299

CAD O INTEGRAL  35 VL

457

85,5

1030

977

1033

3/4˝

12

22

350

362

364

370

372

CAD O INTEGRAL  45 VL

457

85,5

1030

977

1033

3/4˝

12

22

363

375

377

383

385


CAD O INTEGRAL mono bloc VLG - tailles 07 à 45
Raccordement en ligne servitude gauche

Aspiration air neuf
Reprise air vicié
Soufflage air neuf
Rejet air vicié
Position régulation

Modèle

A

B

C

ØD

E

F

G

H

I1

I2

J

J1

CAD O INTEGRAL 07 VL

1309

715

983

315

763

1425

329

754

327,5

357,5

210

214

CAD O INTEGRAL  13 VL

1309

715

983

315

763

1425

329

754

327,5

357,5

210

214

CAD O INTEGRAL 19 VL

1459

815

1085

355

851

1575

356

826

407,5

407,5

194

213

CAD O INTEGRAL 25 VL

1558

965

1183

400

1000

1675

379

904

482,5

482,5

204

213

CAD O INTEGRAL 35 VL

1558

1125

1363

450

1160

1675

436

1026

562,5

562,5

204

213

CAD O INTEGRAL 45 VL

1558

1125

1363

500

1160

1675

436

1026

562,5

562,5

204

213



Modèle

K

K1

L

L1

L2

M

M1

M2

Poids (kg)

E

EI

EC

ER

EX

CAD O INTEGRAL 07 VL

255

232

625

592

597

1/2˝

12,5

5

180

186

186

189

190

CAD O INTEGRAL 13 VL

255

232

625

592

597

1/2˝

12,5

5

187

193

193

196

197

CAD O INTEGRAL 19 VL

337

15,5

719

672

720,5

3/4˝

12

22

233

241

241

244

248

CAD O INTEGRAL 25 VL

367

38,5

869

837

875,5

3/4˝

12

22

281

291

291

293

299

CAD O INTEGRAL 35 VL

457

85,5

1030

977

1033

3/4˝

12

22

350

362

364

370

372

CAD O INTEGRAL 45 VL

457

85,5

1030

977

1033

3/4˝

12

22

363

375

377

383

385



CAD O INTEGRAL VLD - Tailles 60 à 100
Raccordement en ligne servitude droite (livrée en deux parties)

Aspiration air neuf
Reprise air vicié
Soufflage air neuf
Rejet air vicié
Position régulation

Taille 60 modèle EX
Batterie à détente directe
Taille 80-100 modèle EX
Batterie à détente directe
Modèle ECF
 Avec batterie eau chaude/
froide réversible

Modèle

A

A1*

A2

B

C

D

E

F

G

H

I

J

K

CAD O INTEGRAL 60/60HP VL

1972

1034

938

1315

1553

1200

1350

235

550

915

510

700

740

CAD O INTEGRAL 80 VL

2112

1114

998

1565

1803

1450

1600

245

650

1050

610

900

940

CAD O INTEGRAL 100 VL

2412

1263

1149

1735

1971

1620

1770

285

650

1175

610

1100

1140

* Emboîtement de 50 mm à rajouter pour obtenir la longueur du module seul.

Modèle

L

M

N

N1

N2

N3

N4

O

O1

P

P1

P2

Q*

Q1

Q2

R

CAD O INTEGRAL 60/60HP VL

300

510

1210

1131

1174

1218

-

208

213

541

109

-

1˝ (1"1/4)

12,7

28,5

840

CAD O INTEGRAL 80 VL

300

610

1434

1334

1364

1410

1410

216

213

653

172

422

1"1/4 (1"1/2)

15,8

22,2

1090

CAD O INTEGRAL 100 VL

600

610

1614

1514

1580

1580

1610

214

213

743

217

522

1"1/4 (1"1/2)

22,2

28,5

1260

* Valeur entre parenthèses modèle batterie 4 rangs ER4R

Modèle

Poids (kg)

E

EI

EC

ER

ECF

EX

A1

A2

A1

+

A2

A1

A2

A1

+

A2

A1

A2

A1

+

A2

A1

A2

A1

+

A2

A1

A2

A1

+

A2

A1

A2

A1

+

A2

CAD O INTEGRAL 60/60HP VL

345

224

569

345

251

596

345

245

590

345

252

597

345

273

618

345

262

607

CAD O INTEGRAL 80 VL

457

285

742

457

322

779

457

313

770

457

323

780

457

352

809

457

337

794

CAD O INTEGRAL 100 VL

550

354

904

550

398

948

550

388

938

550

400

950

550

434

984

550

416

966



CAD O INTEGRAL VLG - Tailles 60 à 100
Raccordement en ligne servitude gauche (livrée en deux parties)

Aspiration air neuf
Reprise air vicié
Soufflage air neuf
Rejet air vicié
Position régulation




Taille 60 modèle EX
Batterie à détente directe
Taille 80-100 modèle EX
Batterie à détente directe
Modèle ECF
Avec batterie eau chaude/
froide réversible


Modèle

A

A1*

A2

B

C

D

E

F

G

H

I

J

K

CAD O INTEGRAL 60/60HP VL

1972

1034

938

1315

1553

1200

1350

235

550

915

510

700

740

CAD O INTEGRAL 80/80HP VL

2112

1114

998

1565

1803

1450

1600

245

650

1050

610

900

940

CAD O INTEGRAL 100/100HP VL

2412

1263

1149

1735

1971

1620

1770

285

650

1175

610

1100

1140

* Emboîtement de 50 mm à rajouter pour obtenir la longueur du module seul.

Modèle

L

M

N

N1

N2

N3

N4

O

O1

P

P1

P2

Q*

Q1

Q2

R

CAD O INTEGRAL 60/60HP VL

300

510

1210

1131

1174

1218

-

208

213

541

109

-

1" (1"1/4)

12,7

28,5

840

CAD O INTEGRAL 80/80HP VL

300

610

1434

1334

1364

1410

1410

216

213

653

172

422

1"1/4 (1"1/2)

15,8

22,2

1090

CAD O INTEGRAL 100/100HP VL

600

610

1614

1514

1580

1580

1610

214

213

743

217

522

1"1/4 (1"1/2)

22,2

28,5

1260

* Valeur entre parenthèses modèle batterie 4 rangs ER4R

Modèle

Poids (kg)

E

EI

EC

ER

ECF

EX

A1

A2

A1

+

A2

A1

A2

A1

+

A2

A1

A2

A1

+

A2

A1

A2

A1

+

A2

A1

A2

A1

+

A2

A1

A2

A1

+

A2

CAD O INTEGRAL 60/60HP VL

345

224

569

345

251

596

345

245

590

345

252

597

345

273

618

345

262

607

CAD O INTEGRAL 80/80HP VL

457

285

742

457

322

779

457

313

770

457

323

780

457

352

809

457

337

794

CAD O INTEGRAL 100/100HP VL

550

354

904

550

398

948

550

388

938

550

400

950

550

434

984

550

416

966




CAD O INTEGRAL VLD - Taille 150 - Modèle ECF
Raccordement en ligne servitude droite (livrée en deux parties)

Aspiration air neuf
Reprise air vicié
Soufflage air neuf
Rejet air vicié
Position régulation

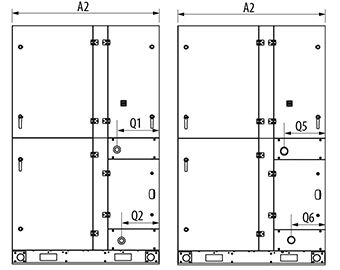

Modèle EC et ER2R
Batterie à eau
Modèle ER4R
Batterie à eau


Modèle

A

A1*

A2

B

C

D

E

F

G

H

I

J

K

CAD O INTEGRAL 150/150HP VL

3325

1552

1774 2215 2460 2100 2288 298 950 1409 908 1798 1840

* Emboîtement de 50 mm à rajouter pour obtenir la longueur du module seul.

Modèle

L

M

N

O

P

Q

Q1

Q2

Q3

Q4

Q5

Q6

R

CAD O INTEGRAL 150/150HP VL

300 908 2107 254 947 1 1/2'' 502 447 342 264 498 420 712


Modèle

Poids (kg)

E

EI

EC / ER2R

ER4R

ECF

A1

A2

A1

+

A2

A1

A2

A1

+

A2

A1

A2

A1

+

A2

A1

A2

A1

+

A2

A1

A2

A1

+

A2

CAD O INTEGRAL 150/150HP VL

930

710

1640

930

800 1730 930 750 1680 930 790 1720 930 830 1760


CAD O INTEGRAL VLG - Taille 150 Modèle ECF
Raccordement en ligne servitude gauche (livrée en deux parties)

Aspiration air neuf
Reprise air vicié
Soufflage air neuf
Rejet air vicié
Position régulation




Modèle EC et ER2R
Batterie à eau
Modèle ER4R
Batterie à eau


Modèle

A

A1*

A2

B

C

D

E

F

G

H

I

J

K

CAD O INTEGRAL 150/150HP VL

3325

1552

1774 2215 2460 2100 2288 298 950 1409 908 1798 1840

* Emboîtement de 50 mm à rajouter pour obtenir la longueur du module seul.

Modèle

L

M

N

O

P

Q

Q1

Q2

Q3

Q4

Q5

Q6

R

CAD O INTEGRAL 150/150HP VL

300 908 2107 254 947 1 1/2'' 502 447 342 264 498 420 712

Modèle

Poids (kg)

E

EI

EC / ER2R

ER4R

ECF

A1

A2

A1

+

A2

A1

A2

A1

+

A2

A1

A2

A1

+

A2

A1

A2

A1

+

A2

A1

A2

A1

+

A2

CAD O INTEGRAL 150/150HP VL

930

710

1640

930

800 1730 930 750 1680 930 790 1720 930 830 1760

Fermer Ouvrir Certificats Performance / Environnement

Fermer Ouvrir Certificats Electriques / ATEX

Déclarations CE électriques (DCCE)

Fermer Ouvrir Aide à la prescription

Texte de prescription (TP)

Fermer Ouvrir Documents commerciaux

EASYVENT
Accédez au logiciel en ligne Média verrouillé
Logiciel de sélection des axiaux et produits du groupe S&P

  • Création d’une fiche technique par ventilateur incluant le point de fonctionnement demandé sur la courbe, les caractéristiques techniques et acoustiques, et les plans d’encombrement
  • Possibilité d’impression
  • Lien vers toutes les pages techniques du catalogue

OPTAIR CTA 2023
Télécharger la nouvelle version OPTAIR CTA 2020 (Pas de mise à jour automatique de la version précédente) Média verrouillé
Logiciel de sélection CTA simples ou doubles flux
Novembre 2023 – Nouvelle version OPTAIR CTA 2023.12.2.0 : ajout de nouvelles gammes et suppression des gammes obsolètes
Pour tout problème de fonctionnement, merci d'envoyer votre demande par email à optair@vim.fr

  • Dimensionnement et devis en prix tarif
  • Calcul du rendement de l'échangeur
  • Consommation moteurs
  • Sélection des accessoires
  • Caractéristiques des batteries
  • Caractéristiques acoustiques

Produits intégrés dans la version 2023

  • CTA simple flux : KSCR ECOWATT, KSDR ECOWATT, UTBS ECOWATT, UTBS ECOWATT PRO-REG

  • CTA double flux : CAD O INTEGRAL, CAD HR MINI, CAD HR MINI TOP, CAD HR BASIC (V et H), CAD HR BASIC TOP, CAD HR DUO, CAD HR SLIM, CAD HR FIRST (V, H et XL), CAD HR BASIC XL
E tool ventilation
Accédez au logiciel en ligne Média verrouillé
Logiciel de paramétrage du régulateur CORRIGO

  • E tool© doit être installé sur un ordinateur fonctionnant sous Windows 2000, Windows XP, Windows Vista, Windows 7 ou Windows 8.
    L'utilisation du serveur web intégré aux modèles Corrigo nécessite les logiciels Internet Explorer version 7.0 ou ultérieure et Java.

3 BRASSEURS

Fermer Ouvrir 3 BRASSEURS

Chaînes de restaurants

59 - Nord

Fermer Ouvrir ACADEMIE JOB DANS LA VILLE - LYON

Bureaux seuls

69 - Rhône


Produits installés


AGENCE WEISHAUPT - CHAMBERY

Fermer Ouvrir AGENCE WEISHAUPT - CHAMBERY

Locaux de fabrication

73 - Savoie


Produits installés


Fermer Ouvrir ALFA LAVAL PACKINOX

Locaux de fabrication

71 - Saône-et-Loire


Produits installés


B'TWIN VILLAGE - LILLE

Fermer Ouvrir B'TWIN VILLAGE - LILLE

Centres commerciaux

59 - Nord

BASE LOGISTIQUE INTERMARCHE

Fermer Ouvrir BASE LOGISTIQUE INTERMARCHE

Expédition ou stockage

56 - Morbihan

Fermer Ouvrir BASIC FIT - COURRIERES

Salles de sport

62 - Pas-de-Calais


Produits installés


Fermer Ouvrir BOWLING - LES SAISIES

Bowling

73 - Savoie

Fermer Ouvrir CAMPUS PROMOTRANS - GONESSE

Enseignements spécialisés

95 - Val-d'Oise


Produits installés


Fermer Ouvrir CENTRE DE FORMATION OL ACADEMIE - MEYZIEU

Enseignements spécialisés

69 - Rhône

Fermer Ouvrir CENTRE DE LOISIRS - PERRIGNY

Centres de loisirs

39 - Jura


Produits installés


Fermer Ouvrir CER FRANCE SIEGE SOCIAL - QUIMPER

Bureaux seuls

29 - Finistère

CHALET SKADI (5*) - VAL D'ISERE

Fermer Ouvrir CHALET SKADI (5*) - VAL D'ISERE

Restauration commerciale indépendante

73 - Savoie

Fermer Ouvrir CLINIQUE VIA DOMITIA - LUNEL

Cliniques

34 - Hérault

Fermer Ouvrir CLUSTER VILLAGE - NIMES

Enseignements spécialisés

30 - Gard


Produits installés


COLLEGE - VALLON PONT D'ARC

Fermer Ouvrir COLLEGE - VALLON PONT D'ARC

Collèges

07 - Ardèche


Produits installés


COLLEGE CHAMPOLLION - DIJON

Fermer Ouvrir COLLEGE CHAMPOLLION - DIJON

Collèges

21 - Côte-d'Or

Fermer Ouvrir COLLEGE GASTON RAMON - DEMI PENSION

Collèges

70 - Haute-Saône

Fermer Ouvrir COLLEGE PAUL LANGEVIN - ELNE

Collèges

66 - Pyrénées-Orientales


Produits installés


COLLEGE R. GOUPIL - BEAUGENCY

Fermer Ouvrir COLLEGE R. GOUPIL - BEAUGENCY

Collèges

45 - Loiret


Produits installés


Fermer Ouvrir COLLEGE ROUGET DE L'ISLE - LONS LE SAUNIER

Collèges

39 - Jura

Fermer Ouvrir COLLEGE SAINTE MARIE - LA ROCHE SUR FORON

Collèges

74 - Haute-Savoie


Produits installés


Fermer Ouvrir COMPLEXE CAMUS BRASSENS - LORMONT

Salles polyvalentes

33 - Gironde


Produits installés


DISTRICT DE LA LOIRE DE FOOTBAL

Fermer Ouvrir DISTRICT DE LA LOIRE DE FOOTBAL

Bureaux seuls

42 - Loire


Produits installés


Fermer Ouvrir ECOLE DE TOUSSIEU - CONSTRUCTION RESTAURANT SCOLAIRE ET 4 CLASSES

Restaurants de collectivités / RIE

69 - Rhône

ECOLE ELEMENTAIRE - BARBY

Fermer Ouvrir ECOLE ELEMENTAIRE - BARBY

Ecoles primaires

73 - Savoie

Fermer Ouvrir ECOLE PRIMAIRE LE SAINT COEUR - BEAUNE

Ecoles primaires

21 - Côte-d'Or


Produits installés


EHPAD (140 LITS) - LA QUEUE EN BRIE

Fermer Ouvrir EHPAD (140 LITS) - LA QUEUE EN BRIE

Résidences pour personnes agées

94 - Val-de-Marne


Produits installés


Fermer Ouvrir EHPAD (98 LITS) - PUY EN VELAY

Résidences pour personnes agées

43 - Haute-Loire


Produits installés


EHPAD - LA QUEUE EN BRIE

Fermer Ouvrir EHPAD - LA QUEUE EN BRIE

Résidences pour personnes agées

94 - Val-de-Marne

Fermer Ouvrir EHPAD - REMIREMONT

Résidences pour personnes agées

88 - Vosges

EHPAD PIERRE MEUNIER - LA FOUILLOUSE

Fermer Ouvrir EHPAD PIERRE MEUNIER - LA FOUILLOUSE

Résidences pour personnes agées

42 - Loire

ENSEMBLE SCOLAIRE CATHOLIQUE ROCHOIS - LA ROCHE/FORON

Fermer Ouvrir ENSEMBLE SCOLAIRE CATHOLIQUE ROCHOIS - LA ROCHE/FORON

Collèges

74 - Haute-Savoie

ESAT ARMENTIERES

Fermer Ouvrir ESAT ARMENTIERES

Etablissements médicalisés

59 - Nord

ESPACE BOISSIN - RESTRUCTURATION 10 000M2 - LE MANS

Fermer Ouvrir ESPACE BOISSIN - RESTRUCTURATION 10 000M2 - LE MANS

Ensemble immobilier

72 - Sarthe


Produits installés


GRANDE MOSQUEE BADR EDDINE - LYON

Fermer Ouvrir GRANDE MOSQUEE BADR EDDINE - LYON

Edifices religieux

69 - Rhône


Produits installés


Fermer Ouvrir GROUPE SCOLAIRE - UXEGNEY

Ecoles primaires

88 - Vosges

Fermer Ouvrir GROUPE SCOLAIRE GUESCHART

Ecoles primaires

80 - Somme


Produits installés


Fermer Ouvrir GROUPE SCOLAIRE P ET M CURIE - MONTEREAU

Ecoles primaires

77 - Seine-et-Marne

Fermer Ouvrir GYMNASE - SAINT AUBIN

Salles de sport

39 - Jura


Produits installés


Fermer Ouvrir GYMNASE - ST JUST CHALEYSSIN

Salles de sport

38 - Isère


Produits installés


HIPPOPOTAMUS CLAYE-SOUILLY

Fermer Ouvrir HIPPOPOTAMUS CLAYE-SOUILLY

Chaînes de restaurants

77 - Seine-et-Marne

Fermer Ouvrir HOTEL DES 7 FONTAINES - RENOVATION EXTENSION - TOURNUS

Hôtels

71 - Saône-et-Loire

Fermer Ouvrir HOTEL IMPERATOR

Hôtels

30 - Gard

Fermer Ouvrir IKEA - MULHOUSE

Centres commerciaux

68 - Haut-Rhin

Fermer Ouvrir ILOT DES ECOLES - SAINT JORIOZ

Ecoles primaires

74 - Haute-Savoie

Fermer Ouvrir IMMEUBLE BUREAUX CONSTANTINE - GRENOBLE - REHABILITATION

Bureaux seuls

38 - Isère

Fermer Ouvrir IMMEUBLE DE BUREAUX GRENOBLE - CONSTRUCTION

Bureaux seuls

38 - Isère

INESIS GOLF PARK - MARCQ EN BAROEUL

Fermer Ouvrir INESIS GOLF PARK - MARCQ EN BAROEUL

Centres commerciaux

59 - Nord


Produits installés


L'ATLANTIDE - NANTES

Fermer Ouvrir L'ATLANTIDE - NANTES

Restauration commerciale indépendante

44 - Loire-Atlantique

LE GRAND REFECTOIRE DE L'HOTEL DIEU

Fermer Ouvrir LE GRAND REFECTOIRE DE L'HOTEL DIEU

Restauration commerciale indépendante

69 - Rhône

Fermer Ouvrir LYCEE AGRICOLE L'AMANDIER - LEZIGNAN

Lycées

11 - Aude

Fermer Ouvrir LYCEE FRANCOIS CEVERT - ECULLY - RESTRUCTURATION

Lycées

69 - Rhône

LYCEE PROFESSIONNEL - AUBIN

Fermer Ouvrir LYCEE PROFESSIONNEL - AUBIN

Lycées

12 - Aveyron

LYCEE SAINT JOSEPH - THONES

Fermer Ouvrir LYCEE SAINT JOSEPH - THONES

Lycées

74 - Haute-Savoie

MAISON DU DON - DUNKERQUE

Fermer Ouvrir MAISON DU DON - DUNKERQUE

Etablissements médicalisés

59 - Nord


Produits installés


Fermer Ouvrir MAROQUINERIE DU PUY - CHASPUZAC

Locaux de fabrication

43 - Haute-Loire

MEDIATHEQUE L'AGORA - METZ

Fermer Ouvrir MEDIATHEQUE L'AGORA - METZ

Médiathèque

57 - Moselle

Fermer Ouvrir PAROISSE NOTRE DAME DE LA PAIX - CALUIRE

Locaux techniques non ATEX

69 - Rhône

Fermer Ouvrir POLE DE FORMATION PEPINIERE D'ENTREPRISES

Enseignements spécialisés

34 - Hérault

Fermer Ouvrir RESTAURANT SCOLAIRE - CESSY

Restaurants de collectivités / RIE

01 - Ain

RESTAURANT UNIVERSITAIRE DIDEROT - GRENOBLE

Fermer Ouvrir RESTAURANT UNIVERSITAIRE DIDEROT - GRENOBLE

Universités / Grandes Ecoles

38 - Isère

SALLE DE SPORT

Fermer Ouvrir SALLE DE SPORT "LA SUITE"

Salles de sport

68 - Haut-Rhin


Produits installés


Fermer Ouvrir SDIS - AMBERT

SDIS

63 - Puy-de-Dôme


Produits installés


Fermer Ouvrir SDIS - SAINT GERVAIS

SDIS

74 - Haute-Savoie

UNIVERSITE DES QUAIS - LYON

Fermer Ouvrir UNIVERSITE DES QUAIS - LYON

Universités / Grandes Ecoles

69 - Rhône


Produits installés


Fermer Ouvrir UNIVERSITE IV FORUM - BORDEAUX

Universités / Grandes Ecoles

33 - Gironde

VILLAGE VACANCES REPIT FAMILLES - FONDETTES

Fermer Ouvrir VILLAGE VACANCES REPIT FAMILLES - FONDETTES

Résidences hôtelières

37 - Indre-et-Loire


Produits installés


VILOGIA

Fermer Ouvrir VILOGIA

Bureaux seuls

59 - Nord


Produits installés
