JBHB ECOWATT MA

Caissons d'extraction C4 non régulés

Entraînement direct - Action - ECM < 2700 m3/h

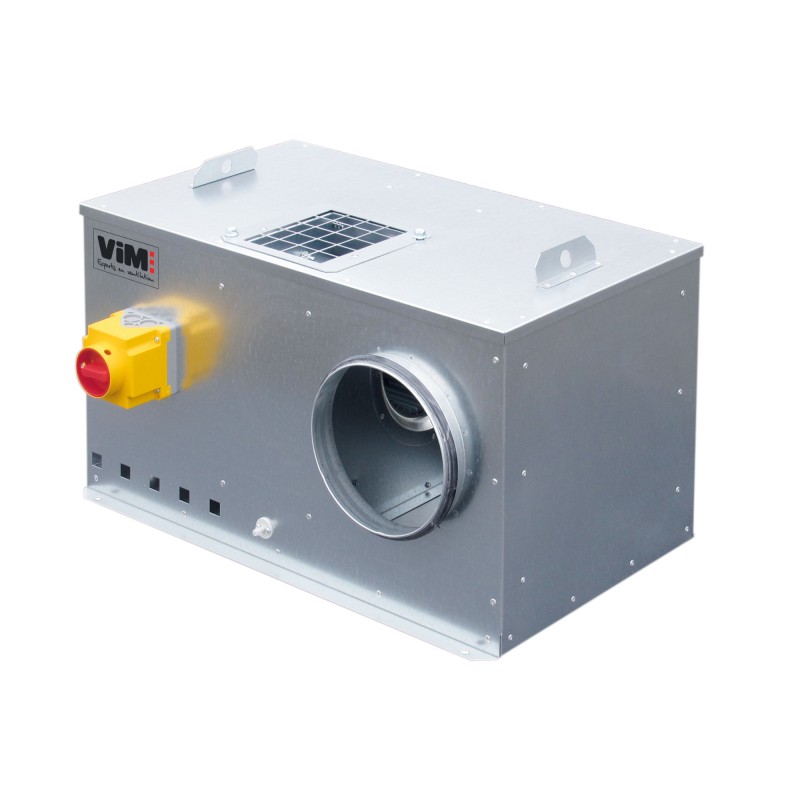

JBHB ECO 12 ECM Agrandir l'image

JBHB ECOWATT MA

Caissons d'extraction C4 non régulés


Entraînement direct - Action - ECM < 2700 m3/h

PIC-ERP-conforme-01.jpgConformes ErP 2018 - UVNR - Moteur EC variable
PIC-Isolation-acoustique-01.jpgPIC-Porte-filtre-01.jpgPIC-Moteur-ecm-01.jpgOPTAIR RT Conso

  • Moteur ECM basse consommation
  • Faible niveau sonore
  • Potentiomètre intégré
  • Conformité Avis technique Hygro et CPT 3827
Application
Extraction d’air.
Installation en intérieur ou extérieur.
Agréé 400°C 1/2h catégorie C4.
VMC en habitat collectif et locaux tertiaires.
Reprise d’air en locaux tertiaires.
Bâtiments résidentiels collectifs

Bâtiments résidentiels collectifs

Bâtiments tertiaires

Bâtiments tertiaires

CAO/BIM

CAO/BIM


Commander en ligne Commander en ligne

  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

5 Tailles : 07 / 12 / 15 / 21 / 27.
Débits de 200 à 2 700 m3/h.
Avec INTZ ou avec INTZ + BDEZ.

JBHB ECOWATT MA - Principales pièces détachées

Construction
  • Caisson en tôle d’acier galvanisé Z275 équipé de pattes de levage.
  • Piquages de raccordement avec joints d’étanchéité classe D.
  • Accouplement direct.
  • Grille de refoulement permettant l’accès à la roue pour le nettoyage.
  • Configuration D : déflecteur avec mousse acoustique en standard.
  • INTZ : interrupteur de proximité cadenassable avec renvoi de position monté/câblé.
  • BDEZ : dépressostat monté, raccordé aérauliquement, réglé d’usine à 80 Pa.
  • Ventilateur simple ouïe à action.

Motorisation
  • Moteur à commutation électronique (ECM) hors flux d’air :
  • IP44 classe B mono, 230V 50Hz,
  • IP44 classe F mono, 230V 50Hz, taille 21.
  • Protection thermique gérée par électronique.

Sélection ventilateurs C4 - 400°C 1/2H
JBHB ECOWATT MA 07 / 12 / 15 / 21 / 27

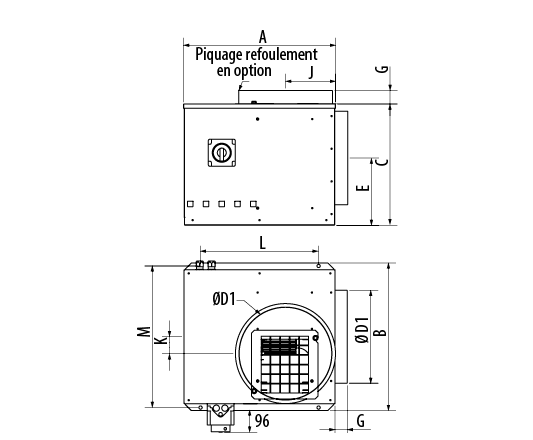

Coudé 90° (C)

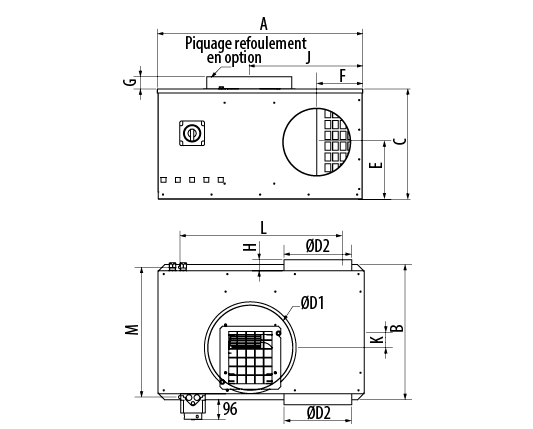

Double aspiration latérale (D)
.


Modèle

Config.

A

B

C

Ø D1

Ø D2

E

JBHB ECOWATT MA 07

C

462

420

325

250

170

D

682

420

325

250

200

175

JBHB ECOWATT MA 12

C

462

445

380

250

192

D

682

445

380

250

200

212

JBHB ECOWATT MA 15

C

512

500

410

315

227

D

762

500

410

315

250

212

JBHB ECOWATT MA 21

C

512

500

410

315

227

D

762

500

410

315

250

212

JBHB ECOWATT MA 27

C

575

595

500

400

250

D

900

595

500

400

355

250


Modèle

Config.

F

G

H

J

K

L

M

JBHB ECOWATT MA 07

C

45

136

50

375

400

D

153

45

43

354

51

600

400

JBHB ECOWATT MA 12

C

60

140

61

375

425

D

153

60

35

360

62

600

425

JBHB ECOWATT MA 15

C

60

168

57

400

480

D

171

60

35

421

57

600

480

JBHB ECOWATT MA 21

C

60

168

57

400

480

D

171

60

35

421

57

600

480

JBHB ECOWATT MA 27

C

80

217

55

400

575

D

228

80

43

545

53

800

575
