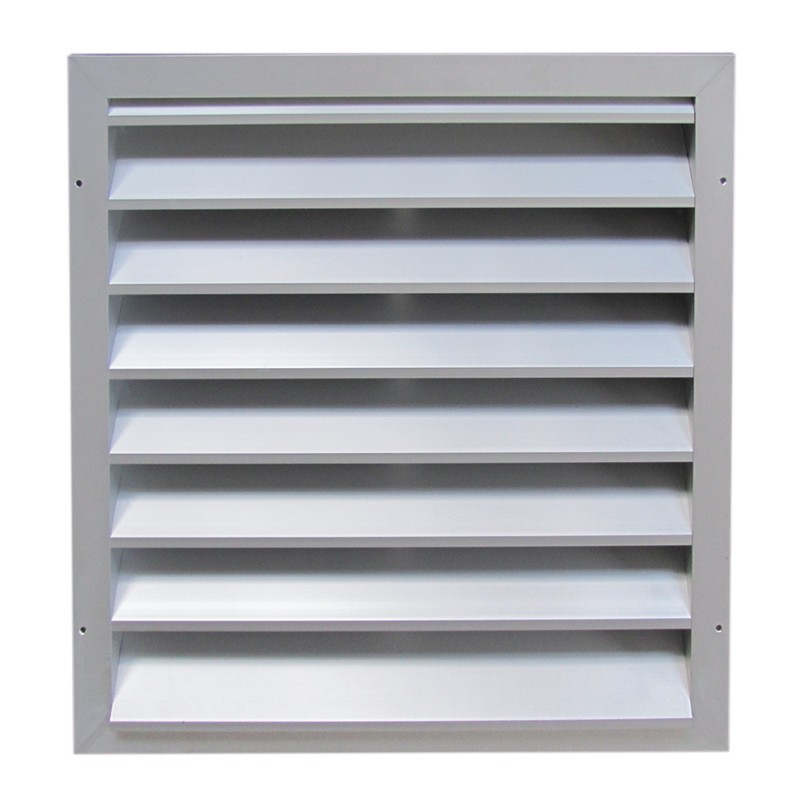

GMAA - GMAC
Grilles extérieures
Acier ou alu - Rectangulaires
Agrandir l'image
GMAA - GMAC
Nouveau produit
- Grilles avec cadre pré-percé
- Esthétiques
- Équipées de grillage anti-insecte ou anti-volatile
Application
Grilles extérieures avec ailettes pare-pluie destinées à la prise d’air neuf ou au rejet d’air vicié.
Commander en ligne
-
Description
-
Dimensions
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
3 modèles, 13 tailles en stock de 200 x 200 à 1 000 x 1 000 mm.
Description
GMAA 33 :
GMAA/GMAC 80 :

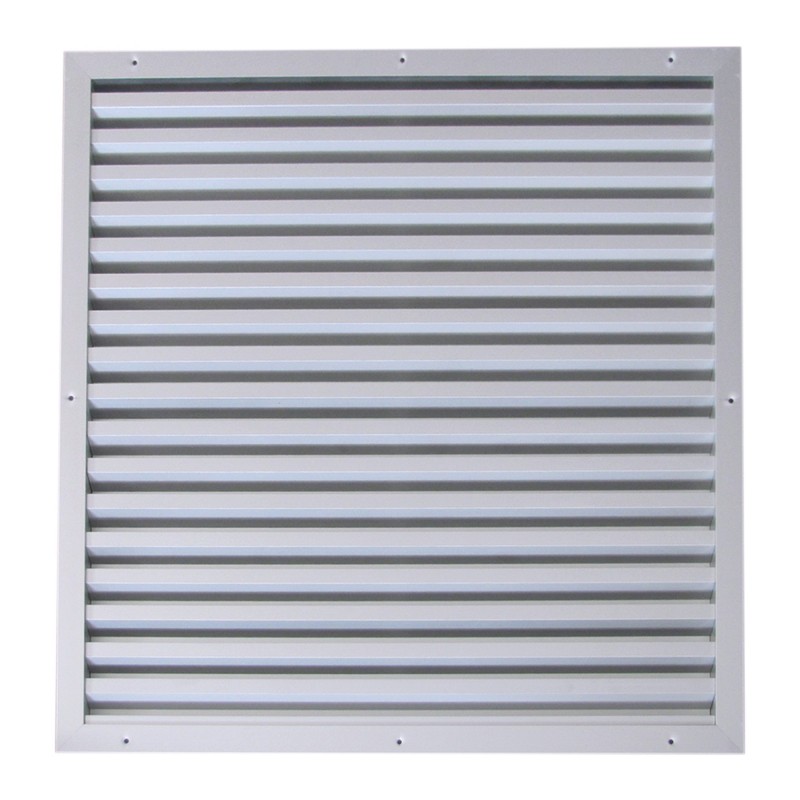

- GMAA 33 : pas de 33 mm entre les ailettes - Alu anodisé.
- GMAA 80 : pas de 80 mm entre les ailettes - Alu anodisé.

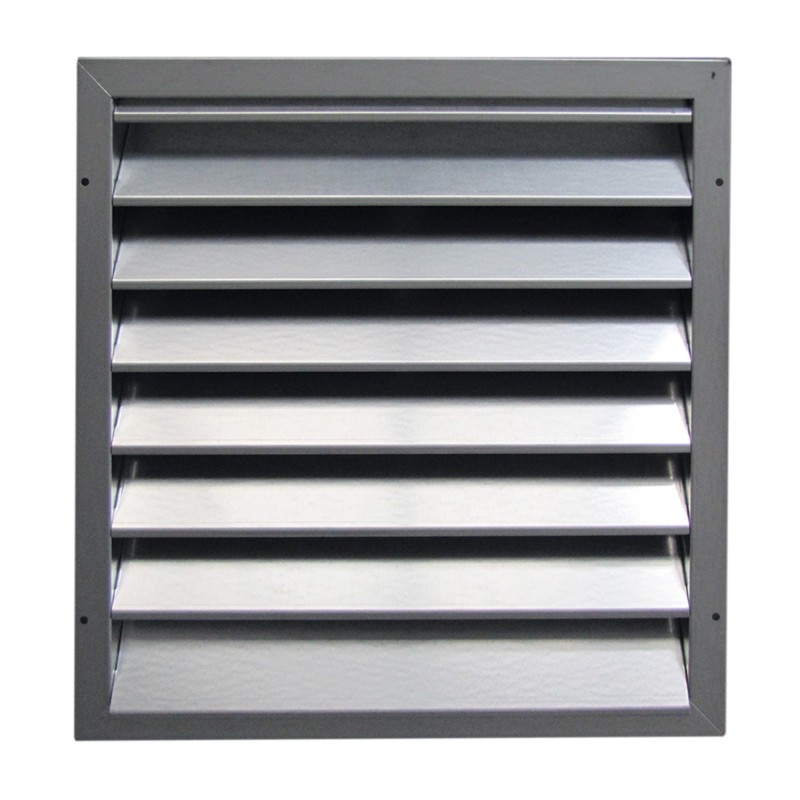

- GMAC 80 : pas de 80 mm entre les ailettes - Acier galvanisé.
Description
GMAA 33 :
- Cadre pré-percé avec empreinte pour vis, trous de Ø 4,5 mm.
- Ailettes en «Z» inclinées à 60°.
- Moustiquaire synthétique 1,6 x 1,4 mm.
GMAA/GMAC 80 :
- Cadre pré-percé, trous Ø 8 mm.
- Ailettes en «Z» inclinées à 45°.
- Grillage de protection à maille carrée 12,7 x 12,7 mm en acier galvanisé soudé.
GMAA 33 | GMAA 33 + CCDZ 33
GMAA 33 + CCDZ 33 + TRAM 33
GMAA 33 + CPFZ 33 + FIGR
GMAA 80 + CCDZ 80 | GMAC 80 + CCDZ 80
| Limites de fabrication | ||
| Mini | Maxi | |
| Version standard (sans peinture) | L mini = 150 mm, pas de 1 mm H mini = 150 mm, pas de 10 mm |
L x H = 2000 x 2000 mm |
| Version avec peinture | L x H = 2000 x 1700 mm ou 1700 x 2000 mm | |
GMAA 33 + CCDZ 33 + TRAM 33
GMAA 33 + CPFZ 33 + FIGR
GMAA 80 + CCDZ 80 | GMAC 80 + CCDZ 80
Caractéristiques détaillées
Pages catalogue texte (CT)
Prix tarif public
Pages catalogue prix (CP)
Notices d'installation
OPTAIR VVTP
Télécharger OPTAIR VVTP
Logiciel de calcul du débit de ventilation dans un local technique (VTP) abritant un ventilateur de désenfumage
