HCTB - HCTT

Tourelles

Axiales - Extraction ou insufflation < 45000 m3/h

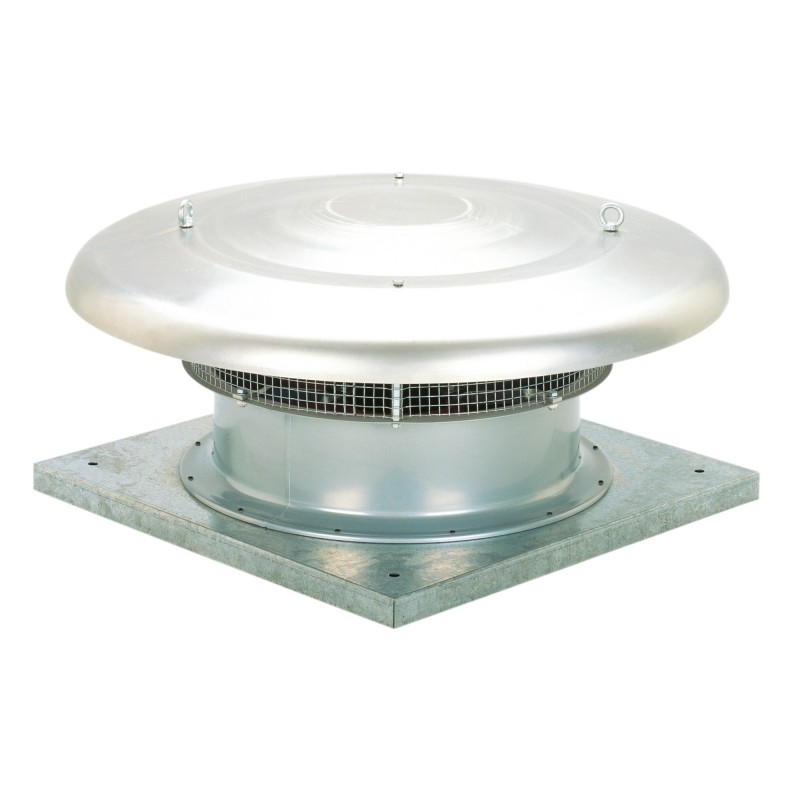

HCTB-HCTT Agrandir l'image

HCTB - HCTT

Tourelles


Axiales - Extraction ou insufflation < 45000 m3/h

PIC-non-conforme-ErP.jpg Non conforme ErP
Pour ventilation de process
  • Extraction ou insufflation d’air
  • Faible hauteur
  • Compatible variation tension ou fréquence

Application
Extraction ou introduction d’air en ventilation de process.
Température du flux d’air jusqu’à -40°C -30°C / +40°C +70°C selon moteur.
Montage en position verticale.

  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

Débits de 600 à 38 000 m3/h en extraction et de 1 600 à 45 000 m3/h en insufflation.
2 versions :
  • Insufflation : sens A.
  • Extraction : sens B.
2 alimentations électriques :
  • HCTB : Monophasé.
  • HCTT : Triphasé.
11 tailles : 315 / 355 / 400 / 450 / 500 / 560 / 630 / 710 / 800 / 900 / 1000.

Construction
  • Virole, embase, et grillage anti-volatiles en acier galvanisé.
  • Calotte à jet horizontal en tôle d’aluminium repoussée, avec anneaux de levage.
  • Hélice équilibrée dynamiquement suivant ISO 1940 fabriquée en matière thermoplastique renforcée fibre de verre pour les modèles 315 à 400, et avec moyeu aluminium et pales en plastique pour les tailles supérieures.
  • Boîte à bornes fixée à l’extérieur de la virole pour les tailles 315 à 630, sur le moteur pour les tailles 710 à 1000. Câble standard.

Motorisation
  • Moteur AC 1 vitesse monophasé 4 ou 6 pôles, 230V, 50Hz, classe F, condensateur dans la boite à bornes moteur, roulements graissés à vie.
  • Moteur AC 1 vitesse triphasé 4, 6 ou 8 pôles, 230/400V ou 400V, 50Hz, classe F, roulements graissés à vie.
  • Moteurs AC bi-vitesse 4/8 pôles pour diamètres 400 à 1000, nous consulter.
Sélection ventilateurs techniques

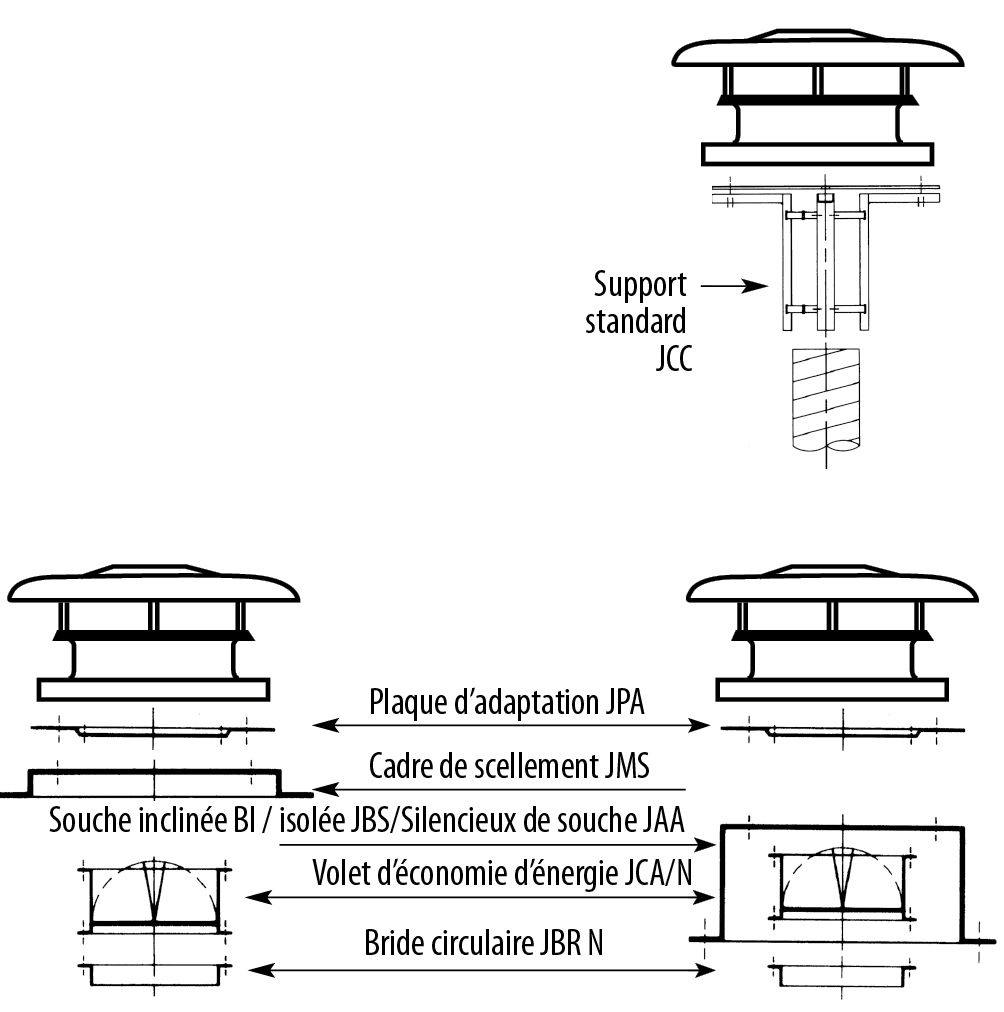

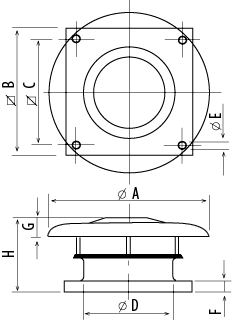

Modèle

Ø A

B

C

Ø D

Ø E

F

G

H

315

640

560

450

315

12

40

70

341

355

760

630

535

355

12

40

80

361

400

760

630

535

400

12

40

80

361

450

895

710

590

450

14

40

110

410

500

895

710

590

500

14

40

110

410

560

1150

905

750

560

14

50

165

488

630

1150

905

750

630

14

50

165

488

710

1350

1100

840

710

14

50

200

551

800

1350

1100

840

800

14

50

200

732

900

1580

1250

950

900

14

50

200

756

1000

1580

1250

950

1000

14

50

200

756

Fermer Ouvrir Caractéristiques détaillées

Pages catalogue texte (CT)

Fermer Ouvrir Prix tarif public

Pages catalogue prix (CP)

Fermer Ouvrir Notices d'installation

Notice installation / maintenance (NT)

Fermer Ouvrir Certificats Electriques / ATEX

Déclarations CE électriques (DCCE)

Fermer Ouvrir Aide à la prescription

EASYVENT
Accédez au logiciel en ligne Média verrouillé
Logiciel de sélection des axiaux et produits du groupe S&P

  • Création d’une fiche technique par ventilateur incluant le point de fonctionnement demandé sur la courbe, les caractéristiques techniques et acoustiques, et les plans d’encombrement
  • Possibilité d’impression
  • Lien vers toutes les pages techniques du catalogue
