DCTS-A - DCTD-A
Ronde roosters
Thermostatisch - Oppervlak of plaat
Groter bekijken
DCTS-A - DCTD-A
Nieuw product
- Automatische aanpassing van de verwarmings- / koelingspositie
- Optimale zomer/winter luchtverdeling
- Werking zonder hulpenergie
- Witte RAL 9003 matte afwerking
Toepassing
Verwarming / airconditioning / ventilatie.
Installatie in verlaagde plafonds of op zichtbare kanalen.
Bijzonder geschikt voor ruimtes met een gemiddelde hoogte van 3 m
Bestel online Beschrijving
Dimensies
Documentatie
Publieke prijs
Software
Referenties
Stroomsnelheden van 100 tot 3.000 m3/H.
2 modellen:
Beschrijving
Functioneren
Verwarmingsmodus
Koel-/isothermische modus
2 modellen:

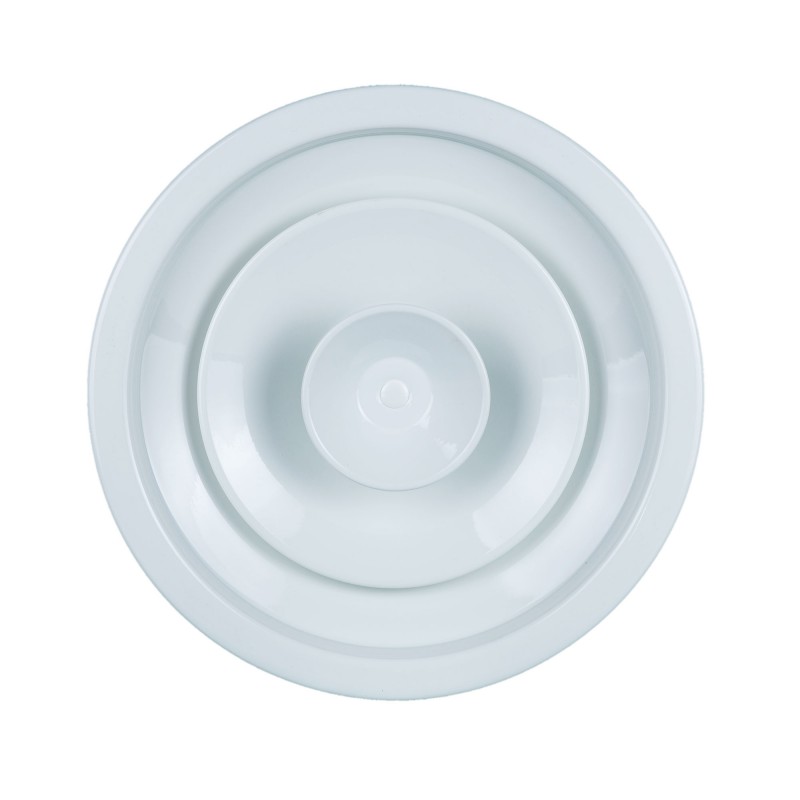

- DCTS A: standaard rond model, aansluiting Ø160 tot 500 mm.

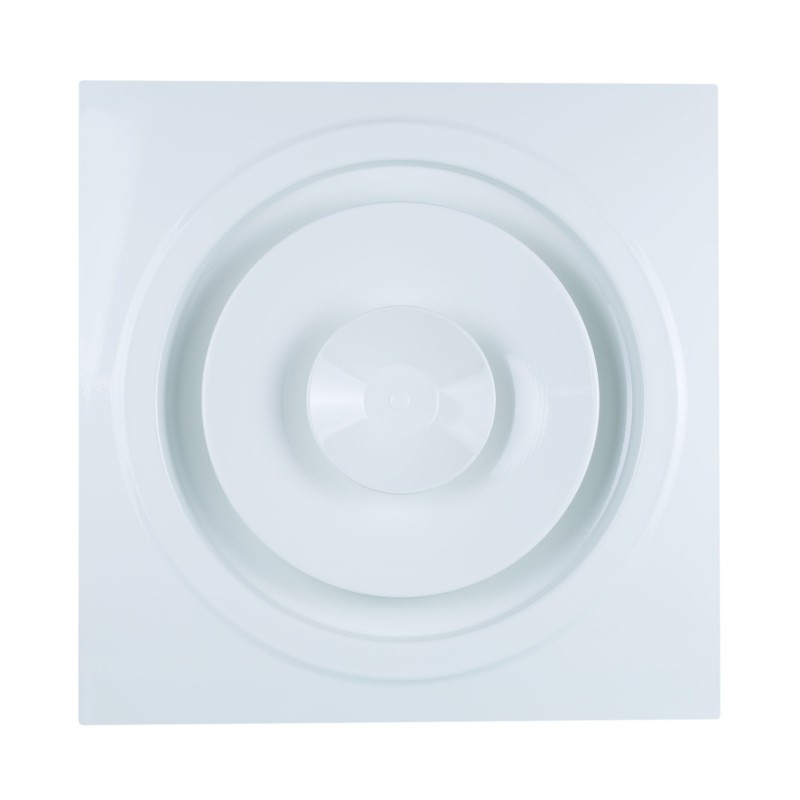

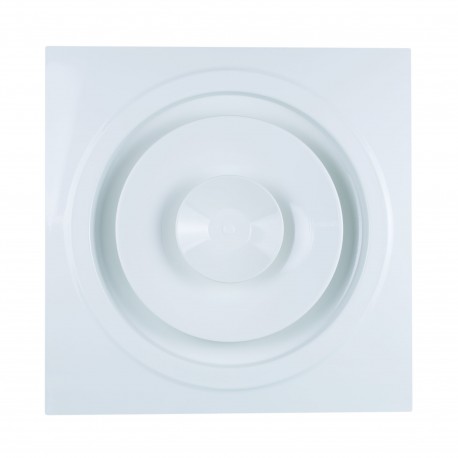

- DCTD A: model op plaat voor plaat 600 x 600, aansluiting Ø160 tot 315 mm.
Beschrijving
- Behuizing en kegels van aluminium, gelakt in mat wit RAL 9003.
Functioneren
- De beweging van de interne kegels wordt verzekerd door vormgeheugenveren waarvan de compressie varieert afhankelijk van de blaastemperatuur (primaire lucht).
- Gegarandeerde werking voor meer dan 100.000 cycli - CETIAT-getest.
Verwarmingsmodus
- Wanneer de temperatuur van de primaire lucht 25°C bereikt, begint de veer zich uit te rekken en stijgen de interne kegels in de diffuser omhoog. De maximale positie wordt bereikt rond de 40°C.
- Warme lucht wordt naar beneden geblazen.
Koel-/isothermische modus
- Wanneer de temperatuur 20°C bereikt, begint de veer samen te drukken en komen de interne kegels naar buiten om uit de diffuser te steken. De maximale positie wordt bereikt rond de 15°C.
- Bij een vals plafond wordt koude/isotherme lucht horizontaal geblazen met het Coanda-effect.
DCTS A
DCTD A
| Model | ØA | ØB | H | ØN | E |
| 160 | 280 | 335 | 105 | 158 | 45 |
| 200 | 360 | 423 | 118 | 198 | 48 |
| 250 | 445 | 517 | 130 | 248 | 48 |
| 315 | 560 | 640 | 146 | 313 | 48 |
| 355 | 640 | 730 | 185 | 353 | 65 |
| 400 | 680 | 776 | 185 | 398 | 65 |
| 450 | 735 | 825 | 185 | 448 | 65 |
| 500 | 805 | 917 | 185 | 498 | 65 |
DCTD A
| Model | ØA | H | ØN | E |
| 160 | 280 | 100 | 158 | 45 |
| 200 | 360 | 110 | 198 | 48 |
| 250 | 445 | 120 | 248 | 48 |
| 315 | 495 | 126 | 313 | 48 |
