JDLP - JDSP
Verspreiders met lange worp
Conisch - Verstelbaar
Groter bekijken
JDLP - JDSP
Nieuw product
- Hoge en diepe kamers
- 60° verstelbaar - 360° draaibaar
- Hoge inductiesnelheid
- Laag geluidsniveau
- Witte RAL 9003 matte afwerking
Toepassing
Verstelbare diffusors met een groot bereik voor ruimteverwarming of airconditioning.
Geschikt voor luchtverdeling in hoge en diepe gebouwen: winkelcentra, bioscopen, theaterzalen, gymzalen, industriële gebouwen, luchthavens...
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
6 diameters 125, 160, 200, 250, 315, 400 mm.
Stroomsnelheden van 100 tot 3800 m3/H.
2 modellen:
Beschrijving
Stroomsnelheden van 100 tot 3800 m3/H.
2 modellen:

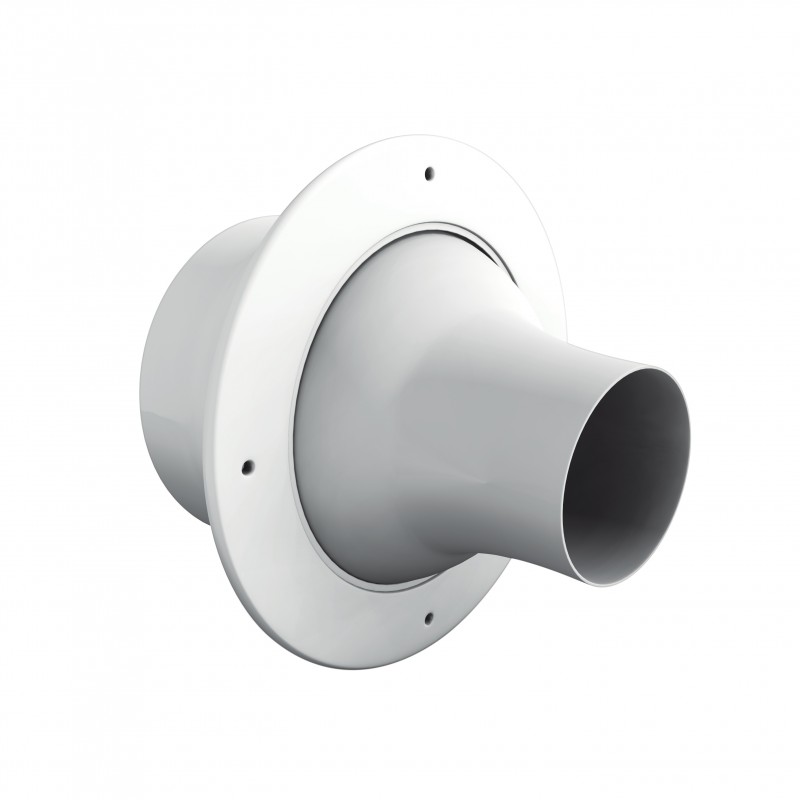

- JDLP: lange spuitmond.

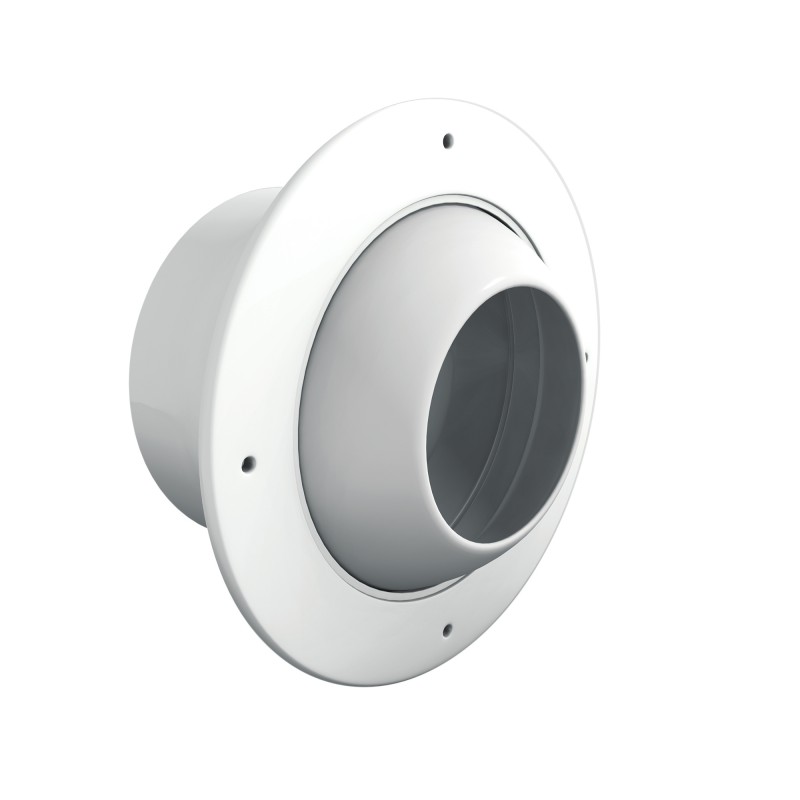

- JDSP: korte nozzle.
- G: wandmontage direct op rechthoekig kanaal.
- GR: wandmontage direct op rechthoekig kanaal met geïntegreerd register.
- F: wandmontage met flexibele aansluiting.
- NL: wandmontage met flexibele aansluiting met geïntegreerd register.
- C: directe bevestiging aan het uiteinde van de ronde buis.
- CR: directe bevestiging aan het uiteinde van een rond kanaal met geïntegreerd register.
- 2PG: 2 sproeiers gemonteerd op plaat - montage op rechthoekig kanaal.
- 2PF: 2 sproeiers op plaat gemonteerd - sproeieraansluiting via flexibele slang.
Beschrijving
- Diffusers bestaande uit 2 bolvormige delen.
- Conische diffusiemond met aerodynamische vorm, waardoor een grote worp en een hoge snelheid mogelijk zijn, terwijl het geluidsniveau toch laag blijft.
- Handmatige oriëntatieaanpassing.
- Ingebouwd aluminium en staal gelakt in mat wit RAL 9003.

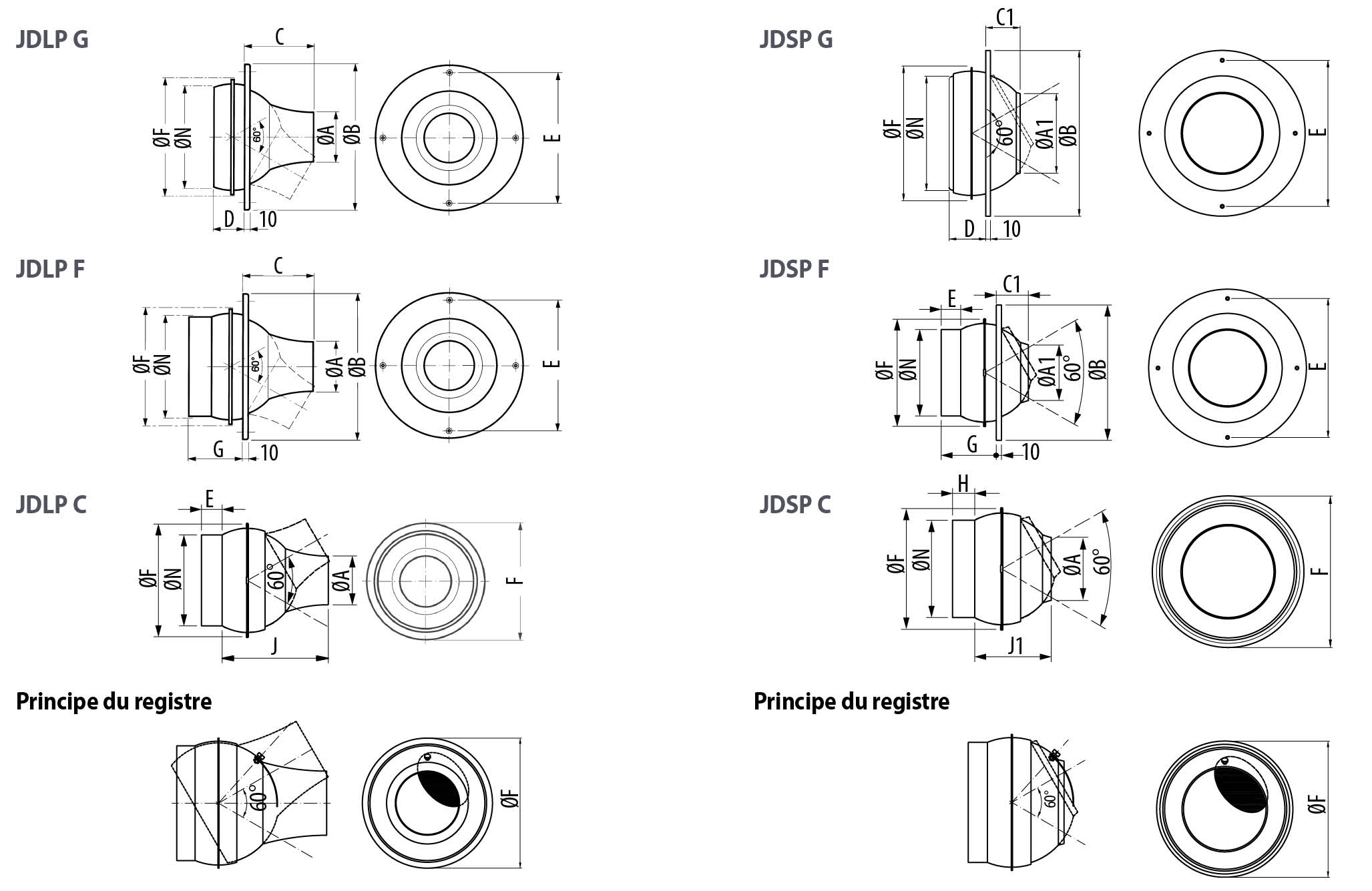

| Ø Nominaal (mm) | A | A1 | B | C | C1 | D | E | F | G | H | J |
| 125 | 67 | 79 | 195 | 95 | 47 | 39 | 175 | 158 | 89 | 39 | 145 |
| 160 | 85 | 102 | 248 | 119 | 59 | 51 | 233 | 196 | 101 | 36 | 184 |
| 200 | 110 | 135 | 298 | 148 | 64 | 66 | 270 | 238 | 116 | 39 | 226 |
| 250 | 140 | 174 | 363 | 189 | 74 | 81 | 320 | 288 | 131 | 43 | 277 |
| 315 | 175 | 215 | 452 | 254 | 80 | 101 | 390 | 355 | 156 | 51 | 359 |
| 400 | 220 | 265 | 600 | 289 | 129 | 121 | 570 | 440 | 189 | 61 | 417 |

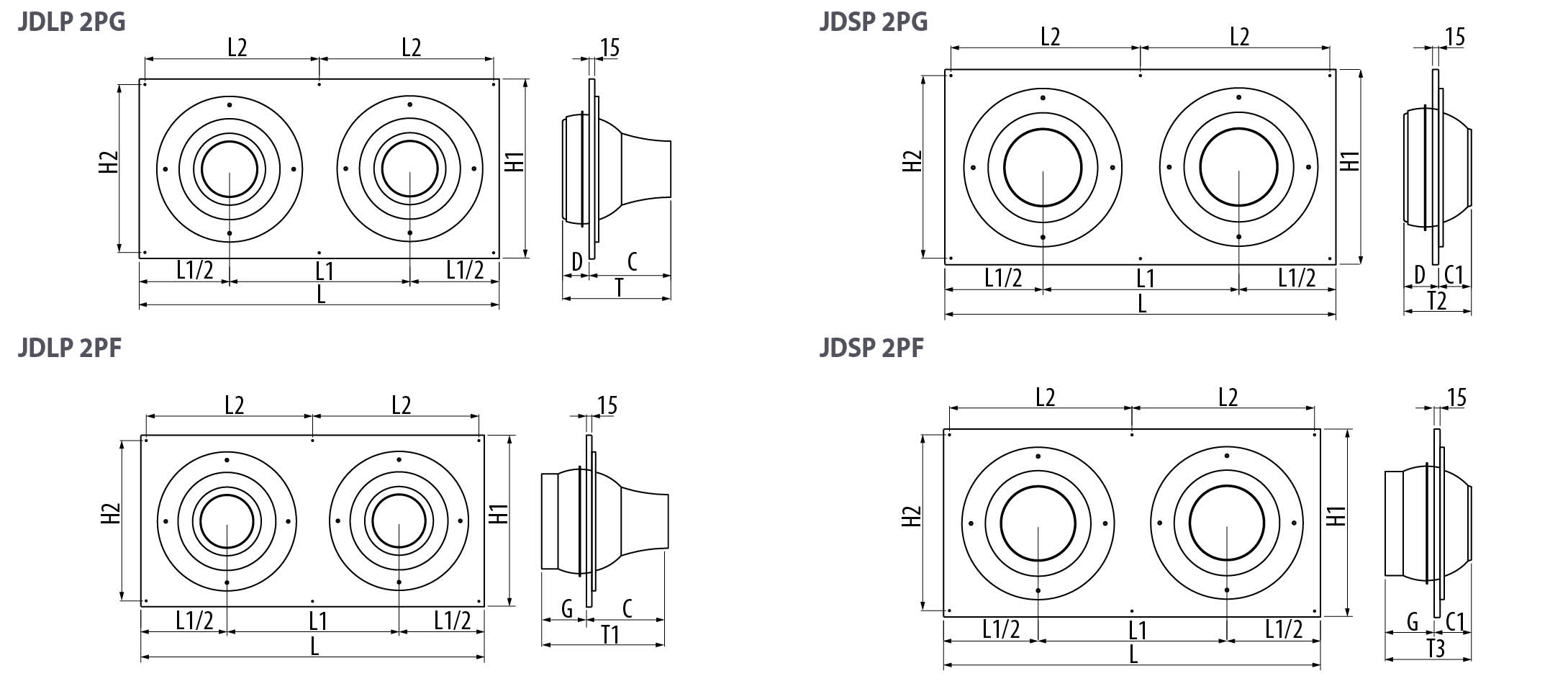

| Ø Nominaal (mm) | C | C1 | D | G | T | T1 | T2 | T3 | L | L1 | L2 | H1 | H2 |
| 125 | 110 | 62 | 24 | 74 | 134 | 184 | 86 | 136 | 600 | 300 | 285 | 300 | 270 |
| 160 | 134 | 74 | 36 | 86 | 170 | 220 | 110 | 160 | 700 | 350 | 335 | 350 | 320 |
| 200 | 164 | 79 | 51 | 101 | 215 | 265 | 131 | 180 | 800 | 400 | 385 | 400 | 370 |
| 250 | 204 | 89 | 66 | 116 | 270 | 320 | 155 | 205 | 900 | 450 | 435 | 450 | 420 |
| 315 | 269 | 95 | 86 | 141 | 355 | 410 | 181 | 236 | 1040 | 520 | 505 | 520 | 490 |
| 400 | 304 | 154 | 106 | 174 | 410 | 478 | 250 | 328 | 1250 | 625 | 610 | 625 | 595 |
Gedetailleerde specificaties:
Tekstcataloguspagina's (CT)
Publieke tariefprijs
Prijscataloguspagina's (CP)
Installatie instructies
FEIT Luchtdiffusie
| UITZENDING | ||||
 |
Selectie van GRADA-roosters en diffusers |
|
GRADA-aanduiding MSH01 DA340 CC600 DS170/DR170 DC560 WS230/WS230P WS400 WR230 HD600 EG400PF/EG400-F CS400 TS600 TE370 TE750 AD130-F/GD130-F AD100-F/GD100-F SF130 AD600 BD640 AG300/AG320 JD130/JD120/JD110 JD170/JD160/JD150 SLF SLS CB400 |
VIM -aanduiding DABR GD DATI DCDU DCFD/DCFS DDTI DJHC/DJHD DJHE DJHR DLFF B DPCD/DPCS AB DPDU DPFF A PH/PHI DPSR 2D/2DI DPSR 4D/4DI GADD A/GADD F GASD A/GASD F GCDD FG GLBF GLBF AF GSBF A/GSBF AI JDLP C/F/G JDSP C/F/G SLF SLS GCBI |
