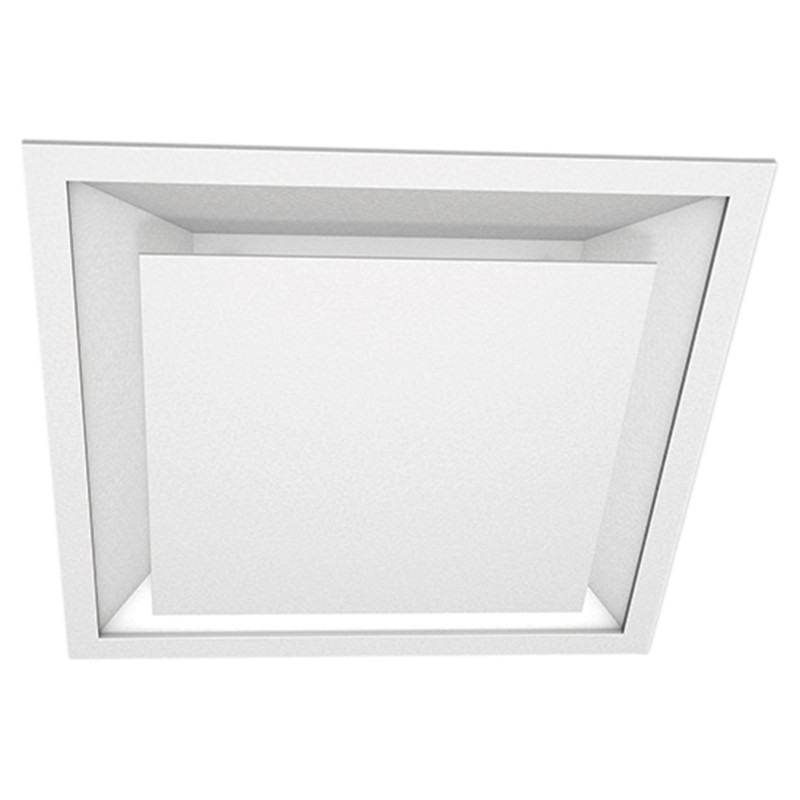

DPDU
Vierkante roosters
Verstelbare enkele plaat - Uitsteeksel of plaat
Groter bekijken
DPDU
Nieuw product
- Aangepast aan variabele stroom
- Blazen of herstellen
- 5 zomer/winter verstelstanden
- Witte RAL 9003 matte afwerking
- Model DPDU D voor 600 x 600 mm paneel
Toepassing
Verwarming / airconditioning / ventilatie.
Stabiele luchtverdeling, geschikt voor installaties met variabele luchtstroom.
Bestel online
-
Beschrijving
-
Dimensies
-
Documentatie
-
Publieke prijs
-
Software
-
Referenties
4 modellen:
Beschrijving
- DPDU: Enkelvoudige vierkante diffuser zonder register. Oppervlaktemontage.
- DPDU R: Enkelvoudige vierkante diffuser met register. Oppervlaktemontage.

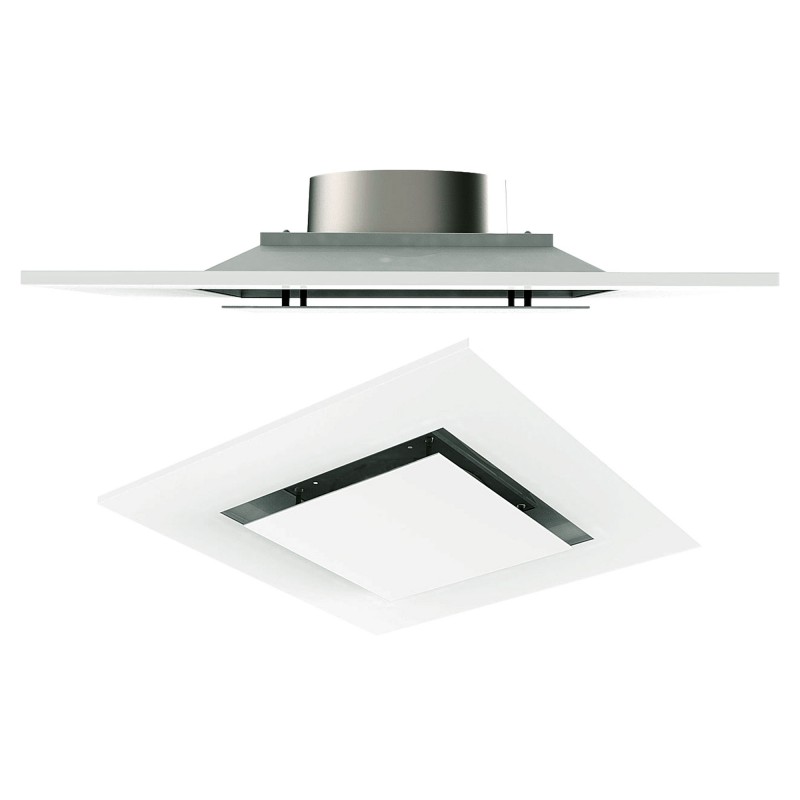

- DPDU D: enkelvoudige vierkante diffuser zonder register. Plafondmontage 600 x 600 mm plaat.
- DPDU DR: Enkelvoudige vierkante diffuser met register. Plafondmontage 600 x 600 mm plaat.
Beschrijving
- Vierkante diffuser met verstelbare afbuigplaat voor verticale of horizontale luchtverdeling (warm/koud).
- Uitneembare afbuigplaat met 5 instelposities.
- Gemaakt van aluminium en staal gelakt in mat wit RAL 9003.
- Directe aansluiting op de diffusorhals.
- Telescopisch register op de modellen DPDU R en DPDU DR.
- Bevestiging met montagebeugels op de modellen DPDU en DPDU R.
- Montage op modulair plafondprofiel 600x600 mm op de modellen DPDU D en DPDU DR.
- Andere RAL: neem contact met ons op.

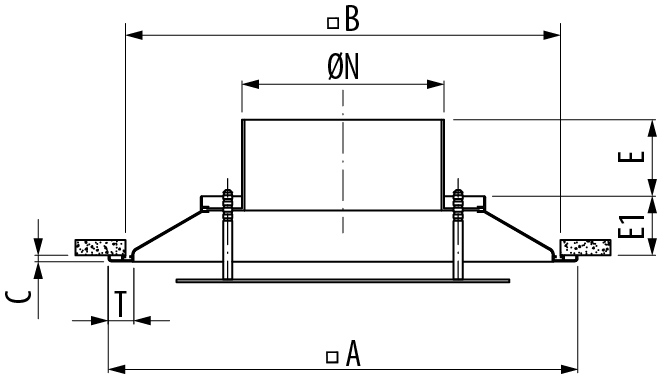

DPDU - DPDU R
DPDU D - DPDU DR
| Maat | DPDU / DPDU-R | ||||||
| A | B | C | E1 | E | ØN | T | |
| 125 | 278 | 250 | 5 | 31 | 42 | 125 | 20 |
| 160 | 367 | 340 | 5 | 46 | 62 | 160 | 20 |
| 200 | 407 | 380 | 5 | 46 | 62 | 200 | 20 |
| 250 | 457 | 430 | 5 | 46 | 62 | 250 | 20 |
| 315 | 522 | 495 | 5 | 46 | 62 | 315 | 20 |

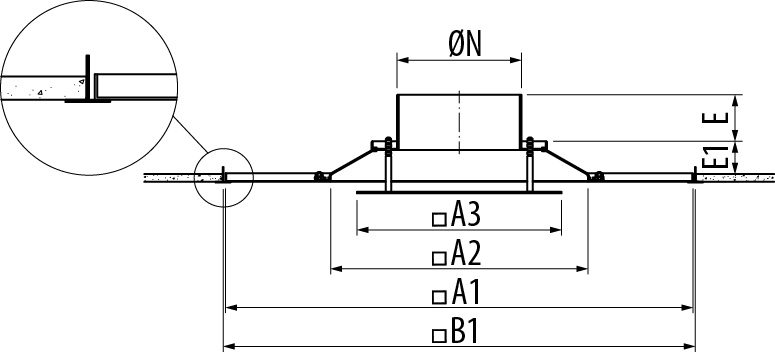

DPDU D - DPDU DR
| Maat | DPDU-D / DPDU-DR | ||||||
| A1 | A2 | A3 | B1 | E1 | E | N | |
| 125 | 594 | 238 | 194 | 600 | 38 | 42 | 123 |
| 160 | 594 | 327 | 260 | 600 | 53 | 62 | 158 |
| 200 | 594 | 367 | 290 | 600 | 53 | 62 | 198 |
| 250 | 594 | 417 | 330 | 600 | 53 | 62 | 248 |
| 315 | 594 | 482 | 385 | 600 | 53 | 62 | 313 |
Gedetailleerde specificaties:
Tekstcataloguspagina's (CT)
Publieke tariefprijs
Prijscataloguspagina's (CP)
Installatie instructies
Technische gegevens (DTEC)
FEIT Luchtdiffusie
| UITZENDING | ||||
 |
Selectie van GRADA-roosters en diffusers |
|
GRADA-aanduiding MSH01 DA340 CC600 DS170/DR170 DC560 WS230/WS230P WS400 WR230 HD600 EG400PF/EG400-F CS400 TS600 TE370 TE750 AD130-F/GD130-F AD100-F/GD100-F SF130 AD600 BD640 AG300/AG320 JD130/JD120/JD110 JD170/JD160/JD150 SLF SLS CB400 |
VIM -aanduiding DABR GD DATI DCDU DCFD/DCFS DDTI DJHC/DJHD DJHE DJHR DLFF B DPCD/DPCS AB DPDU DPFF A PH/PHI DPSR 2D/2DI DPSR 4D/4DI GADD A/GADD F GASD A/GASD F GCDD FG GLBF GLBF AF GSBF A/GSBF AI JDLP C/F/G JDSP C/F/G SLF SLS GCBI |
