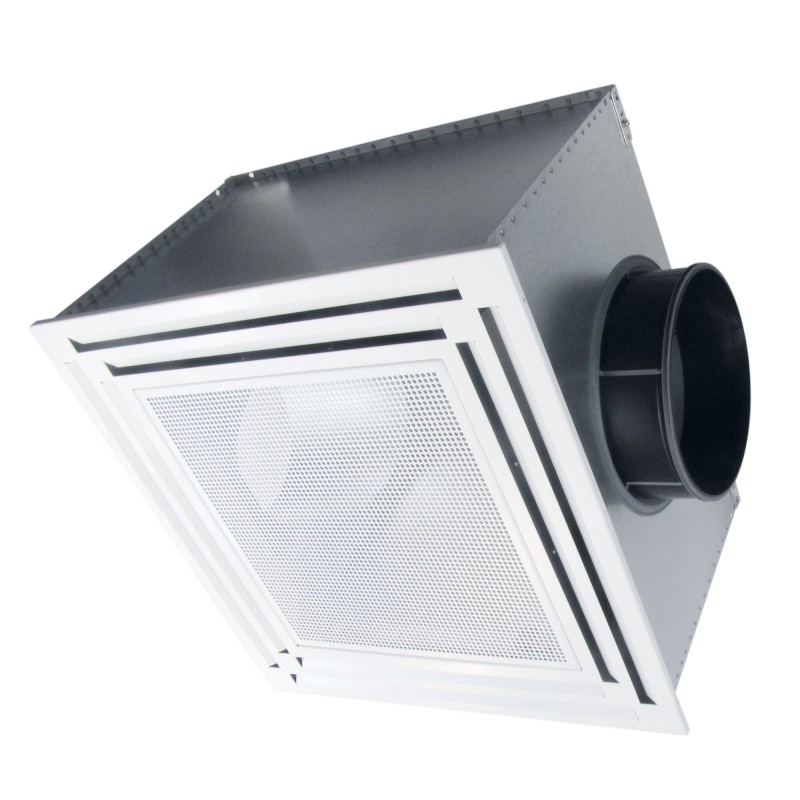

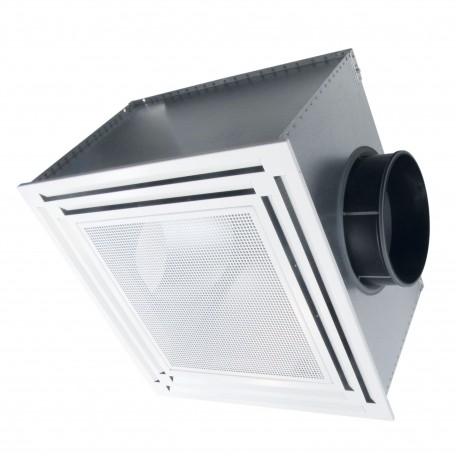

DPSR 4D

Vierkante roosters

Gecombineerd retourlucht blazen - Platen

Groter bekijken

DPSR 4D

Vierkante roosters

Gecombineerd retourlucht blazen - Platen

Luchttoevoer en retour
Aangepast aan variabele stroom
Model voor 600 x 600 plaat
Nette esthetische RAL 9003 matte afwerking
Filtratie mogelijk op de retour

Toepassing

Verwarming / airconditioning / ventilatie.
Maakt de combinatie van twee functies in een enkele diffuser mogelijk.
De lucht wordt verdeeld door 4 zijdelingse lineaire diffusors en de retour door het geperforeerde centrale deel dat een filter kan opnemen (optie).

Tertiaire gebouwen

Beschrijving
Dimensies
Documentatie
Publieke prijs
Software
Referenties

2 modellen voor 600x600 platen met 1 tot 3 sleuven:

DPSR 4D: diffusor met vrij plenum.
DPSR 4D I: rooster met geïsoleerd plenum.

Blaas-/retourstroom: van 250 tot 770 m³/H.

Beschrijving

Diffuser met vaste, vierhoekige lineaire sleuven, waardoor er in 4 richtingen geblazen kan worden.
Diffuser in gelakt staal in matte kleur RAL9003.
Verkrijgbaar met 1, 2 en 3 blaassleuven.
Uitneembare centrale kern in geperforeerd plaatstaal, waardoor een filter kan worden geïnstalleerd.
Geleverd met dubbel compartimentenplenum van gegalvaniseerd staal met PH horizontale aftakkingen, geïsoleerd of niet-geïsoleerd.
Andere RAL: neem contact met ons op.

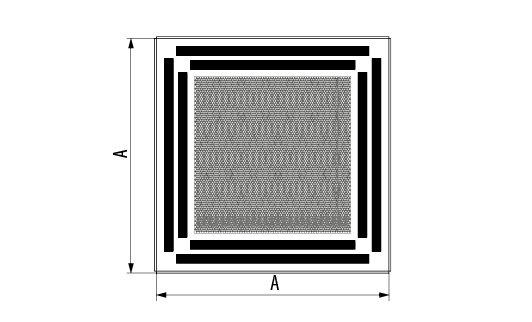

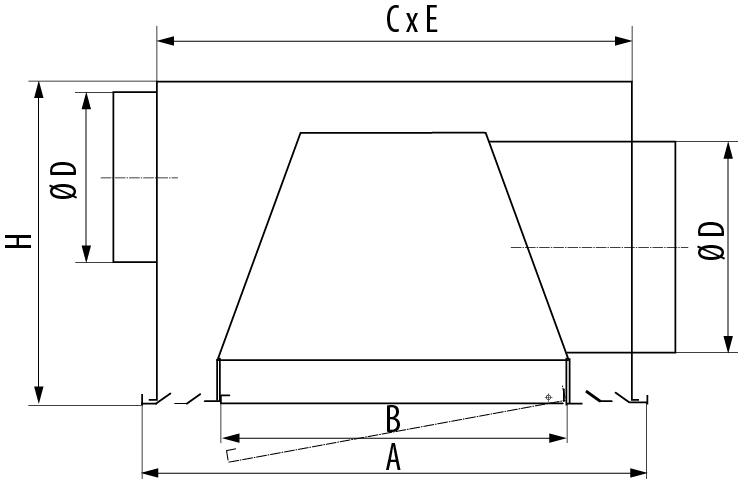

Model	A x A	C x E	ØD	H	FIGR
DPSR 4D 1F	594x594	580x555	250	378	460x460x5
DPSR 4D 2F	594x594	580x555	250	380	390x390x5
DPSR 4D 3F	594x594	580x555	250	380	320x320x5
