DJHR - DJHC - DJHD

Werveldiffusors

Opgelost - Circulaires en platen

DJHR-F Groter bekijken

DJHR - DJHC - DJHD

Werveldiffusors


Opgelost - Circulaires en platen

  • Sterke inductie vortexstroom
  • Aangepast aan variabele luchtstroom
  • Witte RAL 9003 matte afwerking
Toepassing

Verwarming / airconditioning / ventilatie.

Tertiaire gebouwen

Tertiaire gebouwen

Bestel online Bestel online

  • Beschrijving

  • Dimensies

  • Documentatie

  • Publieke prijs

  • Software

  • Referenties

3 modellen:

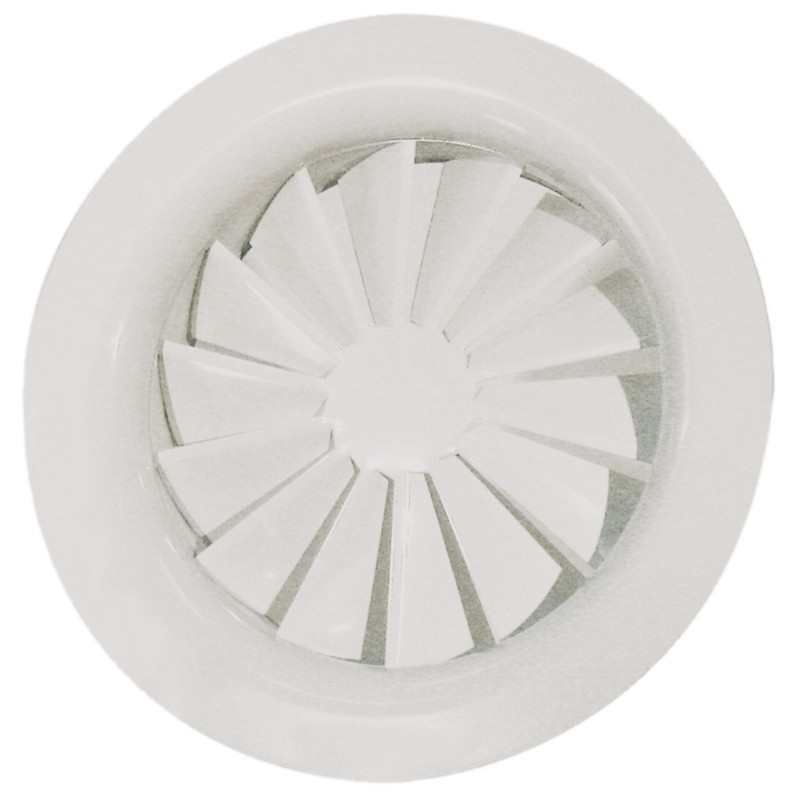

  • DJHR F: circulair model.

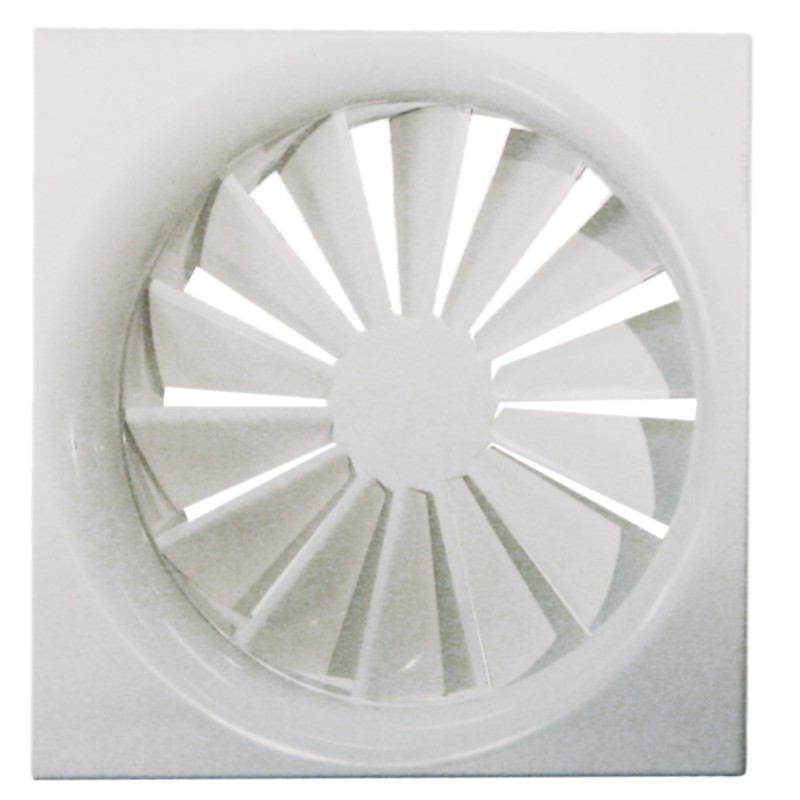

  • DJHC F: vierkant model.

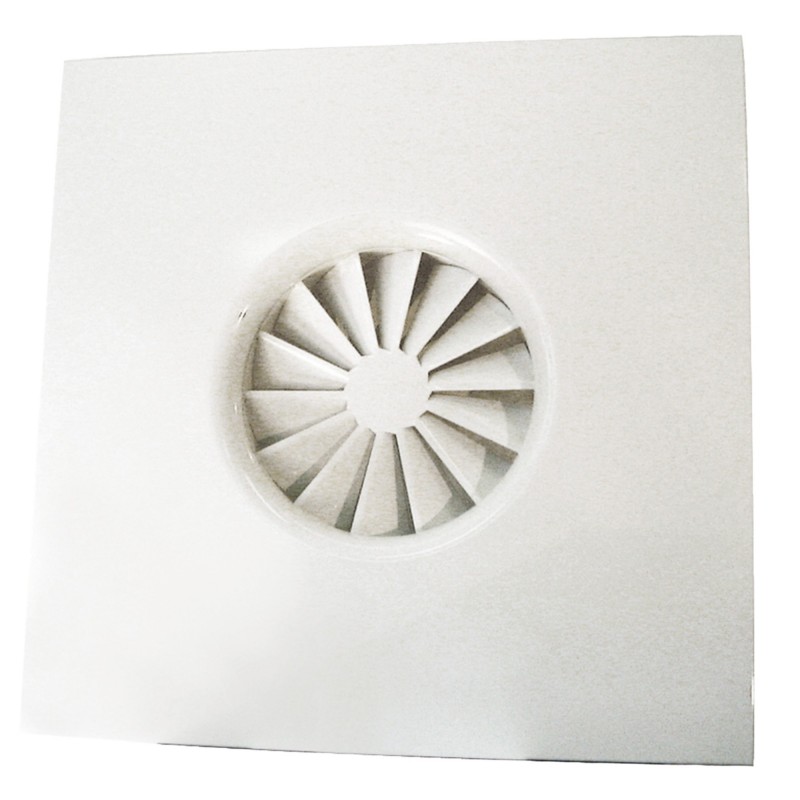

  • DJHD F: model geïntegreerd in een verlaagd plafondplaat.
Afmetingen: 600x600mm.
Aansluitdiameter van 125 tot 400 mm.
Beschrijving
  • Ronde en vierkante werveldiffusers bestaande uit een cirkelvormig aansluitmondstuk, vaste radiale lamellen en een diffusiekegel.
  • Garandeert een hoge inductiegraad tussen de uitgeblazen lucht en de omgevingslucht en laat een stroomvariatie tot 30% toe. % van het nominale debiet.
  • Montage aan plafond of zichtbare leiding.
  • Ingebouwd staal gelakt in mat wit RAL 9003.
DJHR-F

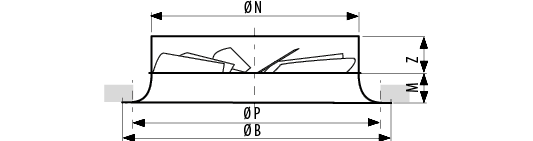

DJHR-F-dim


Aanduiding

ØN

ØB

M

Z

ØP*

DJHR F 125

123

200

25

50

180

DJHR F 160

158

250

25

50

215

DJHR F 200

198

300

25

50

255

DJHR F 250

248

350

25

50

305

DJHR F 315

313

450

35

50

395

DJHR F 400

398

570

60

65

535

* ØP: Reserveren.

DJHC-F

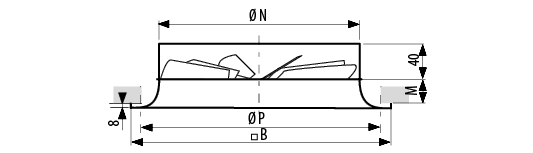

DJHC-F-dim


Aanduiding

ØN

B

M

ØP*

DJHC F 125

123

198

17

180

DJHC F 160

158

248

17

190

DJHC F 200

198

248

17

230

DJHC F250

248

298

17

280

DJHC F 315

313

398

27

350

DJHC F 400

398

594

52

570

* ØP: Reserveren.

DJHR-F+ TDMC + PDCH N
DJHC-F + TDMC + PDCH N

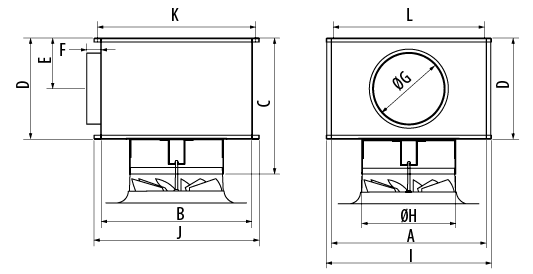

DJHR-F-PDCH-N-TDMC-dim

Model A B C D E F ØG binnen-ØH I J K L
160 310 300 285 205 102 40 125 162 340 340 300 320
200 360 350 340 240 120 40 160 203 390 390 350 370
250 430 420 380 280 140 40 200 253 460 460 420 440
315 485 475 430 330 165 40 250 318 515 515 475 495
400 585 575 495 395 198 40 315 404 615 615 575 595
