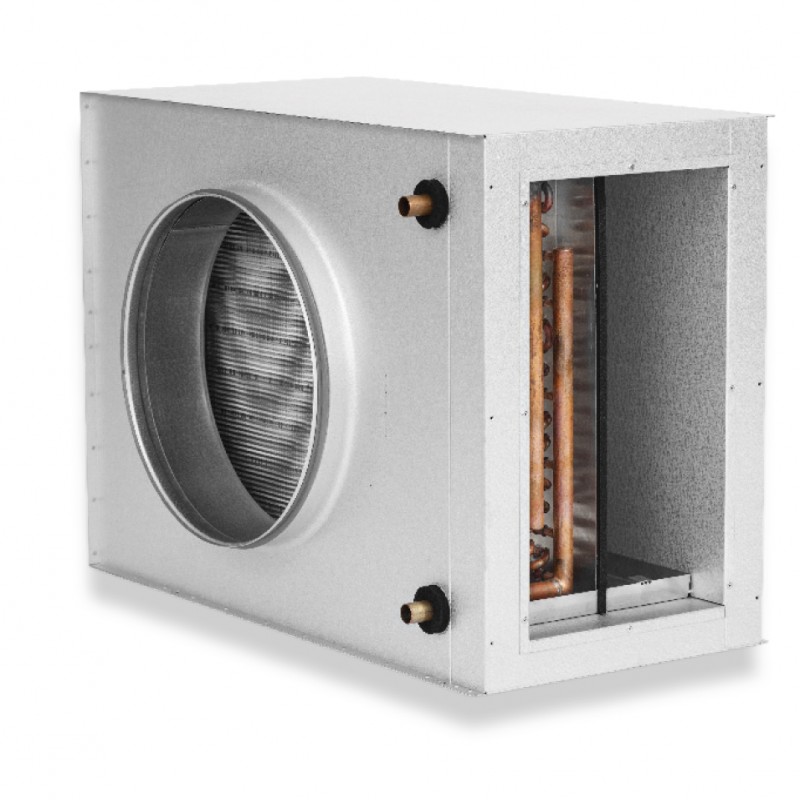

  • CWWC: Warmwasseranschlussspule
  • CWKC: Kaltwasseranschlussspule
  • Kreisverbindungen

Anwendung

Wasseranschlussspulen werden zum Erwärmen oder Kühlen der Luft in einem Versorgungsnetz ganz oder teilweise verwendet.
Anschluss durch Einstecken in einen kreisförmigen Kanal (an einem Abzweig oder an der gesamten Anlage als Zubehör für eine Blasbox).

  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

  • CWWC: Warmwasserversorgung, Rundanschluss Ø 100 bis 500 mm, Durchfluss bis 3.500 m3/h, einwandige oder doppelwandige Ausführung, isoliert mit 50 mm Mineralwolle.
  • CWKC: Kalt- oder Warmwasserversorgung für reversiblen Einsatz, Rundanschluss Ø 100 bis 400 mm, Durchfluss bis 2.700 m3/h, einwandige oder doppelwandige Ausführung, isoliert mit 50 mm Mineralwolle.

CWWC (Warmwasser)
  • Magnelis®-Blechkasten ZM 310, Korrosionsbeständigkeit C5.
  • Abnehmbare Platte für vollen Zugang zur Batteriewartung und -dekontamination.
  • Runde Anschlusshähne mit Dichtungen der Klasse C.
  • 2- oder 3-reihiger Kupferrohrwärmetauscher, Aluminiumlamellen 2,5 mm Abstand, maximaler Druck 10 bar, maximale Temperatur 150°C.
  • Glatte Verbindungsrohre: 40 mm zum Löten.
  • Montage in horizontalem oder vertikalem Kanal.
  • Dichtheitsklasse C nach EN 15727.
  • Ausführung mit 50 mm Mineralwolldoppelwanddämmung (außer Größe 100):
    • Schacht zur Inspektion und Reinigung.

CWKC (kaltes und heißes Wasser, falls reversibel)
  • Magnelis®-Blechkasten ZM 310, Korrosionsbeständigkeit C5.
  • Abnehmbare Platte für vollen Zugang zur Batteriewartung und -dekontamination.
  • Runde Anschlusshähne mit Dichtungen der Klasse C.
  • 3-reihiger Kupferrohr-Wärmetauscher, Aluminiumlamellen im Raster 2,5 mm, maximaler Druck 10 bar, maximale Temperatur 150°C.
  • Empfehlung: Anschluss über Oliven-Schnellkupplung.
  • Kondensatauffangwanne aus Edelstahl.
  • Kondensatablauf rechts in Richtung Luft-Gas-Anschluss 1/2''.
  • Glatte Anschlussrohre druckseitig in Luftrichtung links: 40 mm zum Löten.
  • Horizontale Kanalmontage.
  • Dichtheitsklasse C nach Norm EN 15 727.
  • Isolierung an den 3 nicht zugänglichen Seiten mit 9 mm retikuliertem Polyolefinschaum.
  • Ausführung mit 50 mm Mineralwolldoppelwanddämmung (außer Größe 100):
    • Schacht zur Inspektion und Reinigung.

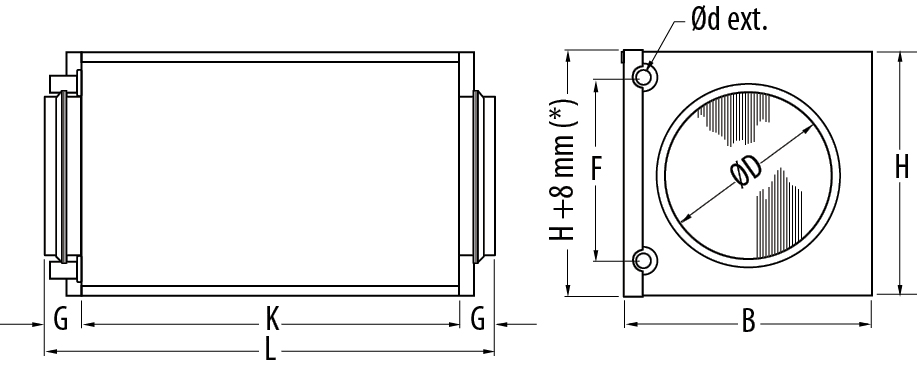

(*): 3 mm in isolierter Ausführung
Kühlschlangen: seitliche Kondensatableitung 1/2" Gasgewinde

CWWC 2 REIHE

Modell

ØD

B

H Ød F G K L

Wasservolumen (l)

Gewicht (kg)

100 2R

100

251

180 10 137 30 280 340 0,1 3.6

125 2R

125

251

180 10 137 35 280 350 0,1 3.6

160 2R

160

326

255 10 212 40 280 360 0,25 5.4

200 2R

200

326

255 10 212 40 280 360 0,25 5.3

250 2R

250

411

330 22 250 40 280 360 0,45 7.7

315 2R

315

483

405 22 325 40 280 360 0,7 9.9

400 2R

400

560

504 22 400 55 280 390 1.0 1.1

500 2R

500

707

529 22 425 55 332 442 1.6 169


CWWC 2 ROW isolierte Version

Modell

ØD

B

H Ød F G K L

Wasservolumen (l)

Gewicht (kg)

125 2R

125

329 253 10 137 35 366 436 0,1 10.4

160 2R

160

404

328 10 212 40 368 448 0,23 14.4

200 2R

200

404

328 10 212 40 368 448 0,25 14.0

250 2R

250

489

403 22 250 40 380 460 0,45 17.1

315 2R

315

564

478 22 325 40 382 462 0,7 18.9

400 2R

400

639

553 22 400 55 380 490 1.0 27.3

500 2R

500

789 651 22 425 55 378 488 1.6 39.0

CWWC 3 REIHE

Modell

ØD

B H Ød F G K L

Wasservolumen (l)

Gewicht (kg)

100 3R

100

251

180 10 100 30 280 340 0,15 3.6

125 3R

125

326

255 10 175 35 280 350 0,4 5.2

160 3R

160

326

255 10 175 40 280 360 0,4 5.4

200 3R

200

411

330 22 250 40 280 360 0,7 8.2

250 3R

250

486

405 22 325 40 280 360 1.1 10.2

315 3R

315

560 504 22 400 40 280 360 1.61 13.4

400 3R

400

710

529 22 425 55 332 442 2.5 17.9


CWWC 3 ROW isolierte Version

Modell

ØD

B

H Ød F G K L

Wasservolumen (l)

Gewicht (kg)

125 3R

125

404 328 10 175 35 366 436 0,4 14.5

160 3R

160

404

328 10 175 40 368 448 0,4 14.4

200 3R

200

489

403 22 250 40 368 448 0,7 17.6

250 3R

250

564

478 22 325 40 380 460 1.1 19.4

315 3R

315

639

553 22 400 40 382 462 1.6 26.6

400 3R

400

789

581 22 425 55 380 490 2.5 36.8

CWKC 3 REIHE

Modell

ØD

B H Ød F G K L

Wasservolumen (l)

Gewicht (kg)

100 3R

100

251

180 10 100 30 280 340 0,15 4.0

125 3R

125

326 255 10 175 35 280 350 0,4 6.2

160 3R

160

326

255 10 175 35 280 350 0,4 6.2

200 3R

200

411

330 22 250 35 280 350 0,7 8.8

250 3R

250

486

405 22 325 40 280 360 1.1 11.6

315 3R

315

560 504 22 400 40 280 360 1.61 15.8

400 3R

400

710 529 22 425 55 332 442 2.5 21.0

CWKC 3 ROW isolierte Version

Modell

ØD

B

H Ød F G K L

Wasservolumen (l)

Gewicht (kg)

125 3R

125

404 328 10 175 35 366 436 0,4 15.4

160 3R

160

404

328 10 175 40 368 448 0,4 15.4

200 3R

200

489

403 22 250 40 368 448 0,7 20.6

250 3R

250

564

478 22 325 40 380 460 1.1 24.7

315 3R

315

639

553 22 400 40 382 462 1.61 28.8

400 3R

400

789 581 22 425 55 380 490 2.5 38.2

Schließen Öffnen Detaillierte Spezifikationen

Textkatalogseiten (CT)

Schließen Öffnen Öffentlicher Tarifpreis

Preiskatalogseiten (CP)

Schließen Öffnen Installationsanleitung

Installations- / Wartungshandbuch (NT)

Schließen Öffnen Elektro- / ATEX-Zertifikate

Elektrische CE-Erklärungen (DCCE)

OPTAIR Terminal Wasserspule
Greifen Sie online auf die Software zu Medien gesperrt
Auswahlsoftware für Klemmenwasserspulen - Bereiche PGVR CWWC PGKR CWKC
Bei Betriebsproblemen senden Sie bitte Ihre Anfrage per E-Mail an optair@vim.fr

  • Dimensionierung von Warm- und Kaltwasseranschlussspulen.
  • Zu entwickelnde Wärmeleistung oder Lufttemperatur
  • Ausgabe.
  • Wasser- oder Glykolwasserregime (Ethylen- und Propylenglykol) für die Spule.
  • Einschränkungen des Druckabfalls über Wasser und Luft, Luftgeschwindigkeit.
