JBHB

Anciennes gammes

Entraînement direct < 3500 m3/h - Arrêt gamme au 01/01/16

FLAG Obsolete

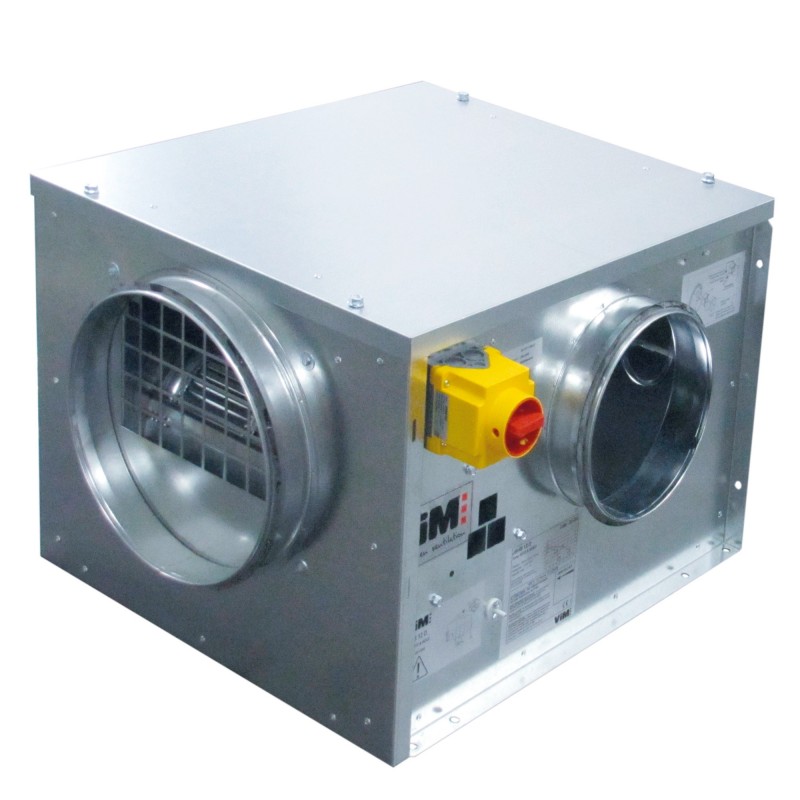

Caisson d'extraction à entrainement direct JBHB Agrandir l'image

JBHB

Anciennes gammes


Entraînement direct < 3500 m3/h - Arrêt gamme au 01/01/16

PIC-ERP-2016.jpg PIC-Coffret-monte-cable.jpg PIC-CE.jpg PIC-Isolation-acoustique.jpg

  • VMC habitat collectif et tertiaire
  • Ventilation de confort en tertiaire
  • Pression disponible élevée
  • Faible niveau sonore

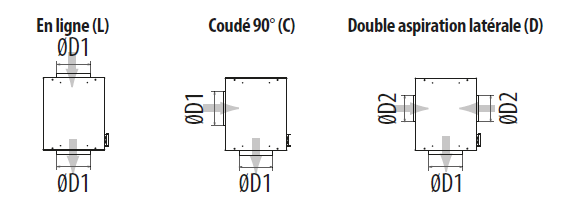

  • Multiples configurations d’installation

Applications :
Extraction d’air .
Installation en intérieur ou extérieur.
Agréé 400°C 1/2h catégorie C4 – PTO non raccordée. „„Non agréé – PTO raccordée.
VMC en habitat collectif – agrément 400°C 1/2h.
VMC en locaux tertiaires – agrément 400°C 1/2h : en conformité avec les articles CH41, CH42 et CH43 du règlement de sécurité incendie dans les ERP. Reprise d’air en locaux tertiaires – sans agrément : en conformité avec les articles CH29 à CH40 du règlement de sécurité incendie dans les ERP.


  • Description

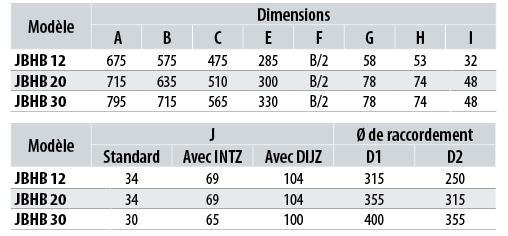

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

3 tailles : 12 / 20 / 30.
Débits de 600 à 3 500 m3/h.
Version isolée : isolation acoustique en laine de verre de 25 mm (classement au feu M0).
Avec INTZ ou avec INTZ + BDEZ.


Construction :
  • Caisson en tôle d’acier galvanisé.
  • Piquages de raccordement avec joints VELODUCT®.
  • Ventilateur double ouïes à action moteur incorporé en accouplement direct.
  • INTZ : interrupteur de proximité cadenassable avec renvoi de position monté/câblé.
  • BDEZ : dépressostat monté, raccordé aérauliquement, réglé d’usine à 80 Pa, non modifiable.
  • Motorisation : Moteur 2 vitesses, monophasé : 230V 50Hz, classe F, IP10, roulements étanches graissés à vie.
  • Protection thermique PTO à raccorder pour une utilisation en reprise d’air dans les locaux tertaires (non 400°C 1/2 h).

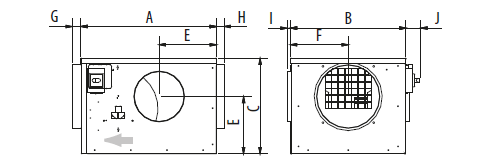

JBHB Rejet horizontal

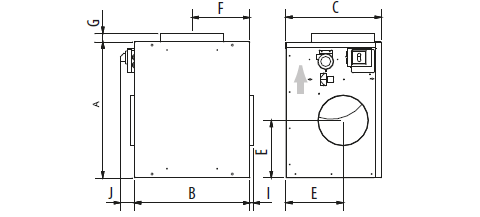

JBHB Rejet Vertical
