VENT NK - VENT V N
Ventilateurs en ligne
Circulaires - Centrifuges < 3 000 m3/h
Agrandir l'image
VENT NK - VENT V N
Nouveau produit
 |
Conforme ErP 2018 |
 |
- Extraction ou insufflation
- Fonctionnement dans toutes les positions
- VENT NK : montage en gaine
- VENT V N : montage sur platine
Application
Extraction ou insufflation, à l’intérieur des locaux.
VENT NK : installation en réseaux.
VENT V N : installation en extrémité de réseau sur un plan horizontal ou vertical.
Commander en ligne
-
Description
-
Dimensions
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
VENT NK : Ventilateur de gaine circulaire
VENT V N : Ventilateur circulaire platine
Construction
Motorisation
Sélection ventilateurs standards
- Débits de 100 à 3 000 m3/h.
- 8 tailles : Ø 100 / 125 / 160 / 200 / 250 / 315 / 355 / 400 mm.
- 2 tailles : Ø 355 / 400 mm
VENT V N : Ventilateur circulaire platine
- Débits de 100 à 1 200 m3/h.
- Haute pression monophasé
- 6 tailles : Ø 100 / 125 / 160 / 200 / 250 / 315 mm.
Construction
- Enveloppe en tôle d’acier galvanisé.
- Enveloppe finition peinture polyester noire pour les modèles VENT 355/400 N (version monophasé ou triphasé).
- Turbine centrifuge à réaction en polyamide (VENT 100 à 250 N, VENT 100 à 250 V N) ou métallique (VENT 315 N, VENT 315 V N et VENT 355 et 400 N).
- Livré avec pieds de montage (Ø 100 à 315 mm) ou support de fixation (Ø 355 ou 400 mm) non montés.
Motorisation
- Moteur AC à rotor extérieur, IP44, classe B, protection thermique intégrée à réarmement manuel :
- 1 vitesse monophasé 230V, 50-60Hz : VENT 100 à 250 NK.
- Moteur AC à rotor extérieur, IP44, classe F, protection thermique intégrée à réarmement manuel :
- 1 vitesse monophasé 230V, 50-60Hz : VENT 315 NK et VENT 100 à 315 V N.
- Moteur AC à rotor extérieur, IP54, classe F, protection thermique intégrée à réarmement manuel :
- 1 vitesse monophasé 230V, 50-60Hz : modèles VENT 355 et 400 N.
- 1 vitesse triphasé 230/400V, 50Hz : modèles VENT 355 et 400 N T.
- Boîte à borne extérieure.
Sélection ventilateurs standards

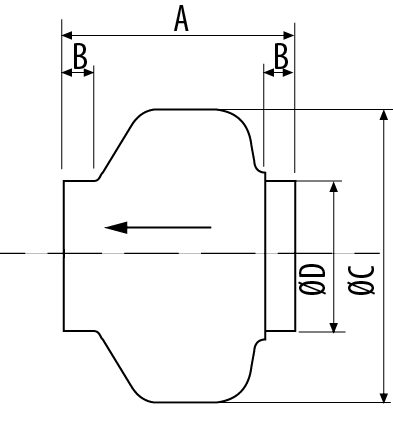

VENT NK 100 à 315

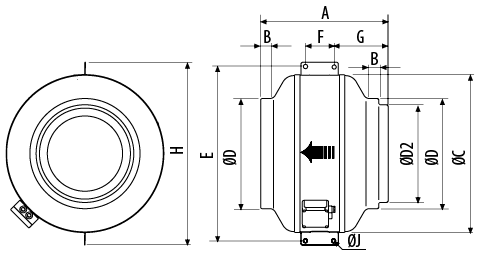

VENT N 355 et 400
VENT N 355 et 400
|
Modèle |
A |
B |
C |
D |
|
VENT 100 NK |
195 |
23 |
243 |
98 |
|
VENT 125 NK |
197 |
27 |
243 |
123 |
|
VENT 160 NK |
220 |
27 |
333 |
157 |
|
VENT 200 NK |
223 |
25 |
333 |
198 |
|
VENT 250 NK |
205 |
27 |
333 |
248 |
|
VENT 315 NK |
232 |
25 |
401 |
312 |
|
Modèle |
A |
B |
C |
D |
D2 |
E |
F |
G |
H |
J |
|
VENT 355 N* |
410 |
25 |
508 |
354 |
314 |
552 |
100 |
170 |
587 |
10,5 |
|
VENT 400 N* |
431 |
25 |
508 |
399 |
354 |
628 |
100 |
185 |
647 |
10,5 |
*les 2 supports de fixation sont livrés non montés, avec le produit.

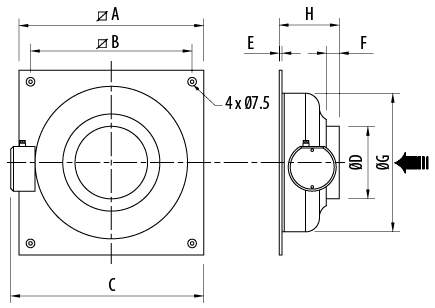

VENT V N
|
Modèle |
A |
B |
C |
D |
E |
F |
G |
H |
|
VENT 100 V N |
315 |
265 |
331 |
97,5 |
6 |
23 |
240 |
123 |
|
VENT 125 V N |
315 |
265 |
331 |
122,5 |
6 |
27 |
240 |
127 |
|
VENT 160 V N |
400 |
350 |
418 |
157 |
6 |
28 |
330 |
130 |
|
VENT 200 V N |
400 |
350 |
418 |
198 |
6 |
27 |
330 |
143 |
|
VENT 250 V N |
400 |
350 |
418 |
248 |
6 |
27 |
330 |
132 |
|
VENT 315 V N |
450 |
400 |
477 |
312 |
6 |
25 |
398 |
147 |
