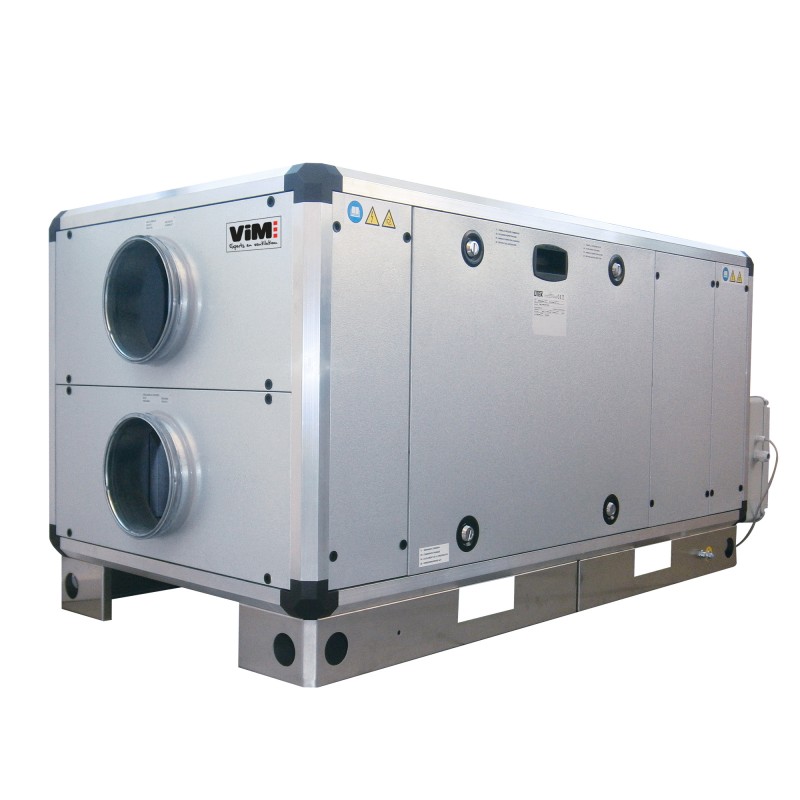

CAD HR BASIC V
CTA double flux V avec échangeur
Contre courant - Réaction - ECM < 5600 m3/h
Agrandir l'image
CAD HR BASIC V
Nouveau produit
 |
Conforme ErP 2018 - UVNR Moteurs EC variables |
Filtres
|
||
 |
 |
 |
 |
|
 |
 |
 |
 |
|
 |
Échangeur à plaque air-air produits par la société RECUTECH qui participe au programme Eurovent. Certification pour les AAHE. |
- Double peau isolation 36 mm
- Avec ou sans batterie intégrée
- Ventilateur roue libre à réaction
- Moteur ECM basse consommation
- Nouvelle régulation communicante Modbus / Bacnet
- Efficacité thermique jusqu’à 90%
Application
Introduction et extraction d’air avec récupération d’énergie.
Utilisation en intérieur ou en extérieur avec toit pare pluie.
-
Description
-
Dimensions
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
7 tailles : 07 (700 m3/h) / 11 (1 100 m3/h) / 16 (1 600 m3/h) / 25 (2 500 m3/h) / 32 (3 200 m3/h) / 45 (4 500 m3/h) / 56 (5 600 m3/h)
6 modèles selon types de batteries intégrées :
Construction verticale avec raccordement des gaines en ligne.
Servitude droite (D) ou gauche (G) dans le sens de l’air soufflé.
Nouvelle régulation EVCO intégrée spécifique VIM
Construction
Échangeur
Motorisation
Filtres
Batterie électrique de post chauffage EI
Batterie électrique antigel ED
Batterie eau réversible chaud/froid ER
Sélection traitement d'air
6 modèles selon types de batteries intégrées :
| Électrique post-chauffage | Eau réversible | Électrique antigel | |
| E | |||
| ED | ■ | ||
| EI | ■ | ||
| EDI | ■ | ■ | |
| ER | ■ | ||
| EDR | ■ | ■ |
Construction verticale avec raccordement des gaines en ligne.
Servitude droite (D) ou gauche (G) dans le sens de l’air soufflé.
Nouvelle régulation EVCO intégrée spécifique VIM
- Communicante Modbus RTU sur port RS485 ou Modbus TCP/IP, BACnet IP, commande tactile déportée EPJcolor.
Construction
- Structure autoportante en profilé d’aluminium extrudé, angles arrondis.
- Panneau double peau 36 mm en Magnelis© ZM310, résistance à la corrosion C5, isolation par mousse polyuréthane injectée (42 kg/m3 – 0.0246W/m.k) classement feu B-S2, d0 (M1).
- Construction verticale avec raccordement en ligne par piquages circulaires équipés de joints d’étanchéité.
- Châssis en acier galvanisé pour montage au sol.
- Possibilité d’adapter la position de certains piquages sur chantier.
- Accès aux filtres, échangeur, batterie et ventilateur par le coté.
- Purge Ø1/2˝ pour l’évacuation des condensats.
Échangeur
- Échangeur de chaleur à plaques en aluminium, contre-courant, haut rendement. Efficacité thermique jusqu’à 90%.
- By-pass motorisé 100%, intégré a l’unite sur le réseau d’air neuf.
- Servomoteur 230V monophasée 3 points pilote de façon proportionnelle en jouant sur le temps de course.
Motorisation
- Ventilateur de type roue libre à réaction métallique (incombustible A1).
- Moteur ECM, 230V 50/60Hz, haute efficacité.
- Pilotage par signal 0…10V.
- CAD HR BASIC E/EI/EC 07 : IP44 Classe B,
- CAD HR BASIC E/EI/EC 11 - 16 - 25 - 32 - 45 - 56 : IP54 Classe B.
- Protection thermique électronique.
Filtres
- Soufflage air neuf : filtres miniplis FIFI F7 ePM1 70% à faible perte de charges.
- Reprise air vicié : filtres miniplis FIFI M5 ePM10 50%.
Batterie électrique de post chauffage EI
- Raccordée à la régulation, elle permet de réguler la température de l’air soufflé.
- Équipé de thermostat de sécurité à réarmement automatique (point de consigne 55°C) et réarmement manuel (point de consigne 70°C).
Batterie électrique antigel ED
- Placée sur l’air neuf avant l’échangeur, permet d’éviter les risques de gel sur l’échangeur.
- Montée, câblée et pilotée par la régulation.
- Alimentation en puissance séparée, raccordement sur boitier externe spécifique équipé d’un interrupteur de proximité.
- Thermostat de sécurité à réarmement automatique (point de consigne 55°C) et réarmement manuel (point de consigne 70°C).
Batterie eau réversible chaud/froid ER
- Batterie à eau 4 rangs sur tailles 07-11-23, 3 rangs sur les autres tailles.
- Composée de tubes en cuivre avec ailettes en aluminium sur un cadre en acier galvanisé.
- Collecteur en cuivre.
- Tube de raccordement fileté.
- Sortie condensat à raccorder à un siphon en cas d’utilisation en froid.
- Transformateur 230V/24V 10VA pour alimentation électrique de la vanne 2V ou 3V.
Sélection traitement d'air
|
Modèle |
A |
B |
C |
Ø |
Poids (Kg) |
|
CAD HR BASIC 07 V |
1475 |
760 |
660 |
200 |
104 |
|
CAD HR BASIC 11 V |
1645 |
960 |
760 |
250 |
140 |
|
CAD HR BASIC 16 V |
2000 |
970 |
980 |
355 |
240 |
|
CAD HR BASIC 25 V |
2150 |
1060 |
1180 |
355 |
268 |
|
CAD HR BASIC 32 V |
2305 |
1460 |
1180 |
450 |
352 |
|
CAD HR BASIC 45 V |
2465 |
1360 |
1320 |
500 |
406 |
|
CAD HR BASIC 56 V |
2545 |
1910 |
1320 |
560 |
674 |
