JBHB ECO PR - Non ErP

Anciennes gammes

Entraînement direct Basse conso < 4 500 m3/h

FLAG Obsolete

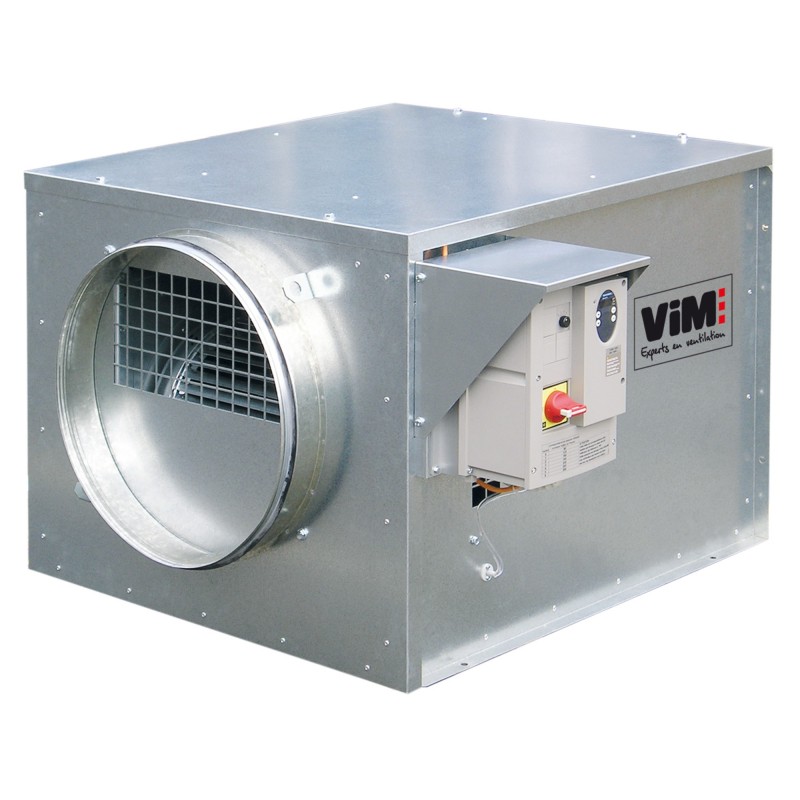

JBHB ECO 35 Agrandir l'image

JBHB ECO PR - Non ErP

Anciennes gammes


Entraînement direct Basse conso < 4 500 m3/h

PIC-ERP-nonconforme.jpg PIC-ATEC-CSTB.jpg PIC-VMC-hygro.jpg

  • Basse consommation électrique
  • Faible niveau sonore
  • Pression constante

Application
Extraction d’air.
Installation en intérieur ou extérieur.
Agréé 400°C 1/2h catégorie C4.
VMC en habitat collectif et locaux tertiaires.
Reprise d’air en locaux tertiaires - PTO raccordée.


  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

Débits de 50 à 4 500 m3/h, pression de 50 à 340 Pa.
Caisson équipé de moteur asynchrone.
Version isolée : laine de verre M0 25 mm.
Avec INTZ ou avec INTZ + BDEZ.
Fonctionnement à pression constante.

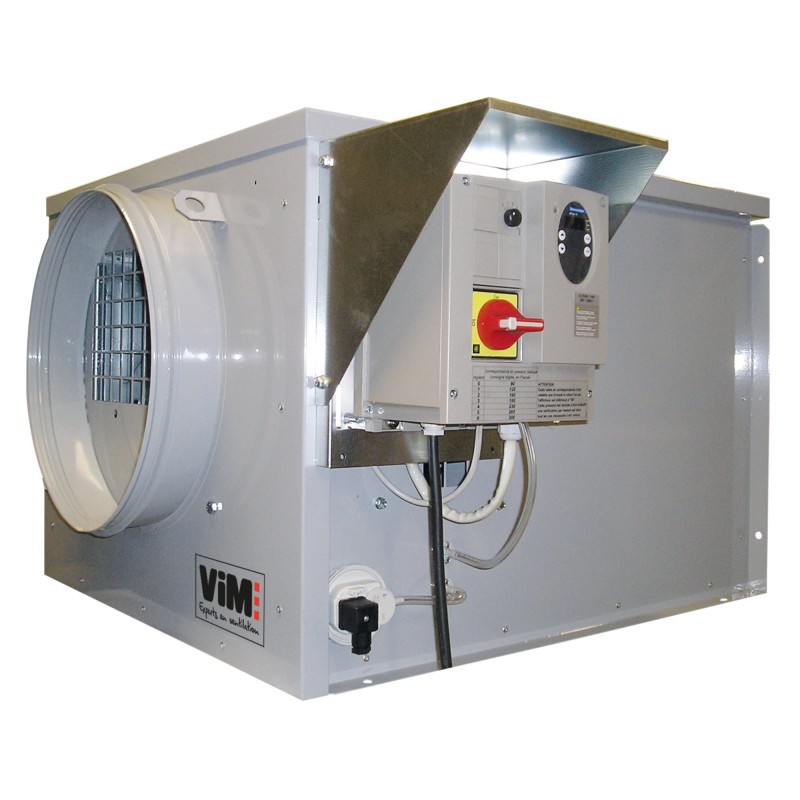

Construction

  • Caisson en tôle d’acier galvanisé.
  • Piquages de raccordement avec joints d’étanchéité classe D.
  • Accouplement direct.
  • Boîtier de régulation IP55.
  • INTZ : interrupteur de proximité cadenassable avec renvoi de position monté/câblé.
  • BDEZ : dépressostat monté, raccordé aérauliquement, réglé d’usine à 80 Pa (version avec INTZ + BDEZ).
  • Variateur de tension électronique mono. 230 V, câblé avec le moteur.
  • Moteur hors du flux d’air IP10 classe F mono. 230V 50Hz.
  • Protection thermique PTO à raccorder pour une utilisation en reprise d’air dans les locaux tertiaires (non 400°C 1/2h).
  • JBHB ECO PR 10 / 22 / 35 / 45 : Ventilateur double ouïe à action.
  • Variateur de fréquence alimentation mono. 230 V, sortie tri. 230 V, câblé avec le moteur.
  • Moto-ventilateur IP20 classe F tri. 230/400V 50Hz.
  • Protection thermique PTO à raccorder pour une utilisation en reprise d’air dans les locaux tertiaires (non 400°C 1/2h).

JBHB ECO PR 10 / 22 / 35 / 45

Caisson positionné en refoulement vertical





Modèle

Config.

Dimensions

A

B

C

D1

D2

E

JBHB ECO PR 10

L, C, D

675

575

475

315

250

285

JBHB ECO PR 22

L, C, D

715

635

510

355

315

300

JBHB ECO PR 35

L, C, D

795

715

565

400

355

330

JBHB ECO PR 45

L, C, D

925

840

675

500

450

375


Modèle

Config.

Dimensions

F

G

H

I

J

JBHB ECO PR 10

L, C, D

B/2

58

53

32

235

JBHB ECO PR 22

L, C, D

B/2

78

74

48

235

JBHB ECO PR 35

L, C, D

B/2

78

74

48

235

JBHB ECO PR 45

L, C, D

B/2

78

74

48

235

Fermer Ouvrir Caractéristiques détaillées

Pages catalogue texte (CT)

Fermer Ouvrir Notices d'installation

Notice installation / maintenance (NT)

Fermer Ouvrir Certificats feu / Désenfumage

Fermer Ouvrir Certificats Performance / Environnement

Fermer Ouvrir Certificats Electriques / ATEX

Déclarations CE électriques (DCCE)

Fermer Ouvrir Aide à la prescription

Texte de prescription (TP)

OPTAIR RT Conso
Télécharger OPTAIR Conso Média verrouillé
Logiciel de sélection des caissons VMC en Collectif - Calcul des consommations électriques
Pour tout problème de fonctionnement, merci d'envoyer votre demande par email à optair@vim.fr
  • Calcul automatique des débits mini/maxi DTU 68.3 et RT2012
  • Sélection des ventilateurs adaptés
  • Fiche technique détaillée avec consommation du ventilateur déterminé selon sont point de fonctionnement, suivant les règles Th-BCE
  • Mise à jour automatique de l'application (nécessite une connexion internet)

Mars 2021 : nouvelle version (mise à jour automatique)

  • En calcul rapide tertiaire, possibilité de sélectionner des tourelles / KUBAIR

  • Modification des gammes : HUCF ECO PR, TEDV/TEDH ECOWATT C4, JRBR ECOWATT/ JRBR ECOWATT PR/ JRBR ECOWATT PM (tailles 30 et 38), JRBR ECOWATT Sigfox/ JRBR ECOWATT PR Sigfox / JRBR ECOWATT PM Sigfox (tailles 30 et 38), KUBAIR ECOWATT (Mono)

  • Ajout des gammes JBRE ECOWATT, JBRE ECOWATT PR

Télécharger le manuel d'utilisation
OPTAIR VMC
Télécharger OPTAIR VMC 2018 Média verrouillé
Logiciel de dimensionnement et de devis des installations de VMC
Pour tout problème de fonctionnement, merci d'envoyer votre demande par email à optair@vim.fr

  • Dimensionnement des réseaux et sélection du ventilateur adapté.
  • Fonctionne pour toute installation auto-réglable, hygro-réglable et gaz.
  • Calculs conformes aux normes en vigueur.
  • Fournit une liste détaillée et chiffrée du matériel sélectionné.
  • Permet la réalisation des devis à partir de la base de données des produits VIM.
  • Application possible en VMC simple-flux TERTIAIRE.

Août 2020 : nouvelle version (mise à jour automatique)

  • Ajout des TED F400 ECOWATT COP et des KUBAIR F400 ECOWATT COP (en projet rapide VMC collective et en projet complet)
  • Ajout des KSTD et KSTD IP 16
  • Suppression des KSTD et KSTD IP 19
Télécharger le manuel d'utilisation
