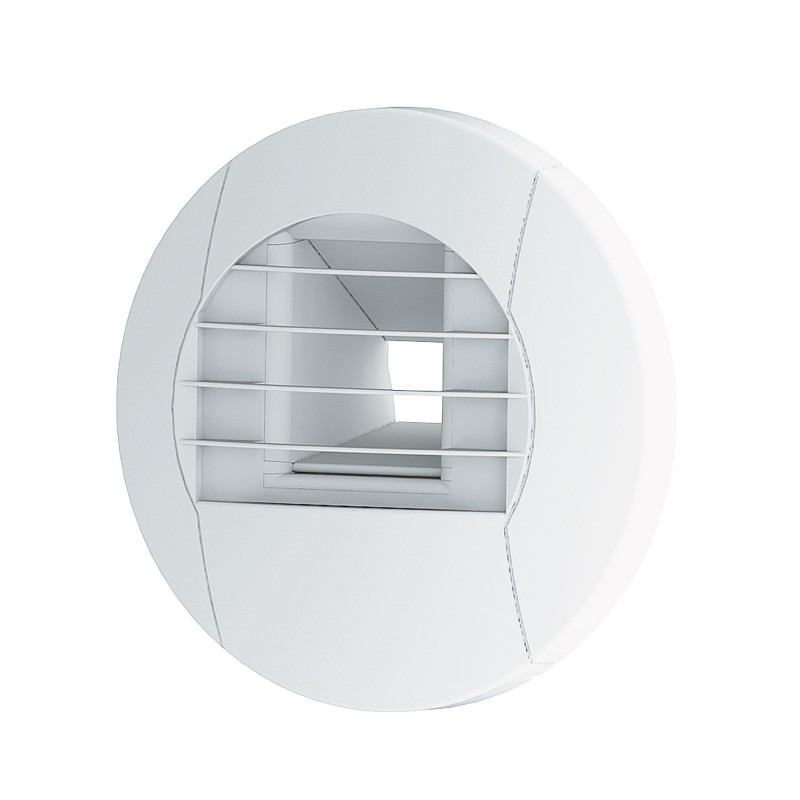

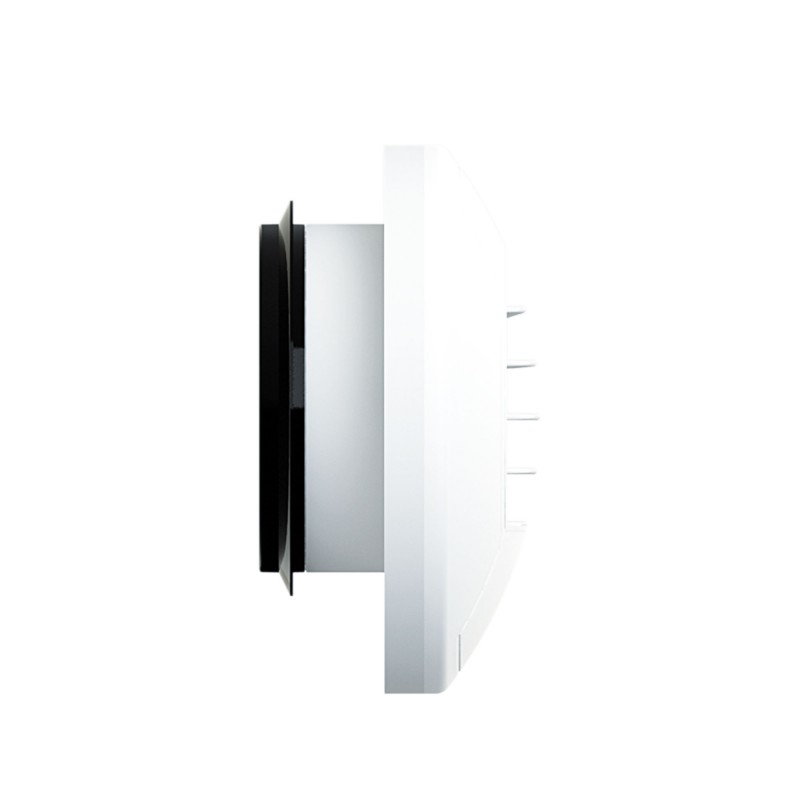

VIM - ALIZE HYGRO HABITAT - Luchtinlaten en ventilatieopeningen

ALIZÉ VISIE: WC

Aansluiting Ø125.
3 soorten besturing: batterijtype LR6 (2x1,5V), elektrisch 230 V mono (klasse II) en elektrisch 12 VAC (klasse II).
1 debiet: 5/30 m³/ u.
Maximaal debiet geregeld door aanwezigheidsdetectie.
Tijdvertraging 30 min.
Hoorbare batterij-slijtage-indicator (voor de 2x1.5V batterijversie).

ALIZÉ TEMPO: WC

Aansluiting Ø125.
2 soorten bediening: snoer of 230V elektrisch.
1 debiet: 5/30 m³/ u.
Maximaal debiet handmatig verkregen (snoer) of geregeld door een openingsdrukknop (230V).
Tijdvertraging 30 min.

ALIZÉ HYGRO: badkamers

Aansluiting Ø125.
4 debieten: 5/40, 10/40, 10/45, 15/45 m³/ u.

ALIZÉ HYGRO VISION: badkamers met toilet

Aansluiting Ø125.
3 type besturing: batterijtype LR6 (2x1,5V), elektrisch 230 V mono (klasse II), en elektrisch 12 VAC (klasse II).
4 debieten: 5/40/30, 10/40/40, 10/45/45, 15/45/40 m³/ u.
Maximaal debiet verkregen door aanwezigheidsdetectie.
Tijdvertraging 30 min.
Hoorbare batterij-slijtage-indicator (voor de 2x1.5V batterijversie).

ALIZÉ HYGRO TEMPO: badkamers met toilet

Aansluiting Ø125.
1 type bediening: snoer.
4 debieten: 5/40/30, 10/40/40, 10/45/45, 15/45/40 m³/ u.
Maximaal debiet handmatig verkregen (rups).
Tijdvertraging 30 minuten.

ALIZÉ HYGRO TEMPO: keukens

Aansluiting Ø125.
4 soorten bediening: snoer, batterij type LR6 (2x1,5V), 230 V mono elektrisch (klasse II) en 12 VAC (klasse II).
5 debieten: 10/40/75, 10/40/90, 10/45/105, 10/45/120, 15/45/135 m³/ u.
Tijdvertraging 30 min.
Hoorbare batterij-slijtage-indicator (voor de 2x1.5V batterijversie).
Maximaal debiet handmatig verkregen (snoer), geregeld door een sluitingsdrukknop (batterijversie) of opening (230V of 12V elektrisch).

Materiaal: wit slagvast polystyreen (RAL 9016).
Ingebouwde stroomregelaar.
Uitneembaar rooster voor toegang tot de batterijen.
Gebruik van de TRAFO 230 / 24VAC of 12 + 12VAC transformator mogelijk met alle ALIZÉ 12V vochtgecontroleerde stopcontacten. Aansluiting tot 4 stopcontacten mogelijk.

Selectie van luchtinlaten en -uitlaten

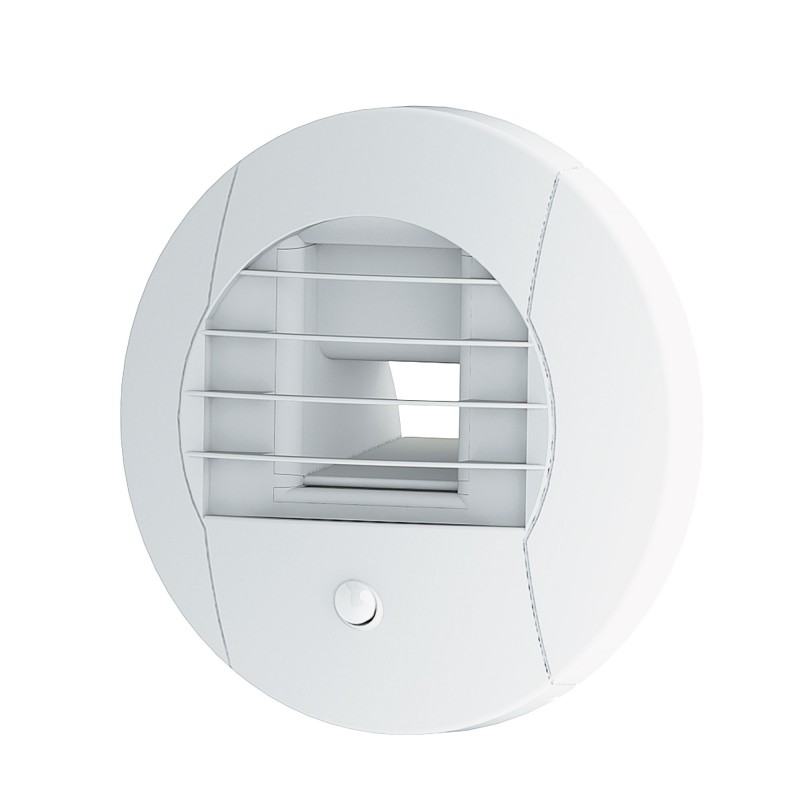

ALIZE VISION batterij of elektrisch

1. Verwijderbaar rooster
2. Deksel + steunplaat met huls en lipafdichting

Openen van de mond bij maximale extractiesnelheid na aanwezigheidsdetectie door optische sensor (lens).
Hoge stroom 30 minuten vertraging.
12 VAC / DC of 230V voeding
Voeding door 2 LR6 1.5V type batterijen (niet meegeleverd).

ALIZE TEMPO snoer of elektrisch

1. Verwijderbaar rooster
2. Deksel + steunplaat met huls en lipafdichting

Openen van de mond bij maximale extractiesnelheid door op de openingsdrukknop te drukken of door op het koord te drukken.
230V voeding (elektr. uitvoering).

ALIZÉ HYGRO

1. Verwijderbaar rooster
2. Deksel + steunplaat met huls en lipafdichting

Debiet gemoduleerd volgens de relatieve vochtigheid van de omgeving.

ALIZÉ HYGRO VISION batterij of elektrisch

1. Verwijderbaar rooster
2. Deksel + steunplaat met huls en lipafdichting

Debiet gemoduleerd volgens de relatieve vochtigheid van de omgeving.
Openen van de mond bij maximale extractiesnelheid na aanwezigheidsdetectie door optische sensor (lens).
Hoge stroomsnelheid 30 min.
Voeding door 2 LR6 1.5V type batterijen (niet meegeleverd).
12 VAC / DC of 230V voeding.

ALIZÉ HYGRO TEMPO

Debiet gemoduleerd volgens de relatieve vochtigheid van de omgeving.
Openen van de mond bij de maximale extractiesnelheid door actie op het koord.
Hoge stroom 30 minuten vertraging.

Maximaal debiet verkregen door op de sluitknop te drukken.
Hoge stroom 30 minuten vertraging.
Voeding door 2 LR6 1.5V type batterijen (niet meegeleverd).

Maximaal debiet verkregen door ofwel de openingsdrukknop in te drukken, ofwel door de infrarood afstandsbediening (optie).
Hoge stroom 30 minuten vertraging.
230V voeding.

Maximaal debiet verkregen door het indrukken van de openingsdrukknop of de infrarood afstandsbediening (optie).
Hoge stroom 30 minuten vertraging.
12 VAC / DC-voeding.
