DATI - DATP

Quadratische Diffusoren

Mittellochblech - Wand oder Decken

DATI - DATP Größer anzeigen

DATI - DATP

Quadratische Diffusoren


Mittellochblech - Wand oder Decken

  • Blasen oder Erholung
  • Diffusion in 1 bis 4 Richtungen einstellbar
  • Integrierte kreisförmige Düsenkammer
  • 600 x 600 Modelle für abgehängte Deckenplatten
  • Modelle mit Filter
  • Weißes RAL 9003 mattes Finish
Anwendung

Heizung / Klimaanlage / Lüftung.

Tertiärgebäude

Tertiärgebäude

Online bestellen Online bestellen

  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

Durchflussrate von 150 bis 1400 m3/H.
9 Modelle:
  • DATI V: Zuluftdiffusor mit freiem Plenum und vertikalem Anschluss.
  • DATI H: Zuluftdiffusor mit freiem Plenum und horizontalem Anschluss.
  • DATI HI: Zuluftdiffusor mit isoliertem Plenum und horizontalem Anschluss.
  • DATP V: Rückluftdiffusor mit freiem Plenum und vertikalem Anschluss.
  • DATP VF: Rückluftdiffusor mit Gehäuse für 22 mm dicken Filter, blankem Plenum und vertikalem Anschluss.
  • DATP H: Rückluftdiffusor mit freiem Plenum und horizontalem Anschluss.
  • DATP HF: Rückluftdiffusor mit Gehäuse für 22 mm dicken Filter, blankem Plenum und horizontalem Anschluss.
  • DATP HI: Rückluftdiffusor mit isoliertem Plenum und horizontalem Anschluss.
  • DATP HI F: Rückluftdiffusor mit Gehäuse für 22 mm dicken Filter, isoliertem Plenum und horizontalem Anschluss.
Integriertes Plenum mit Anschlussdurchmessern von 160, 200, 250 und 315 mm.
Die Größen 160 bis 315 sind für die Aufputzmontage und für 600x600 Fliesen erhältlich.
Beschreibung

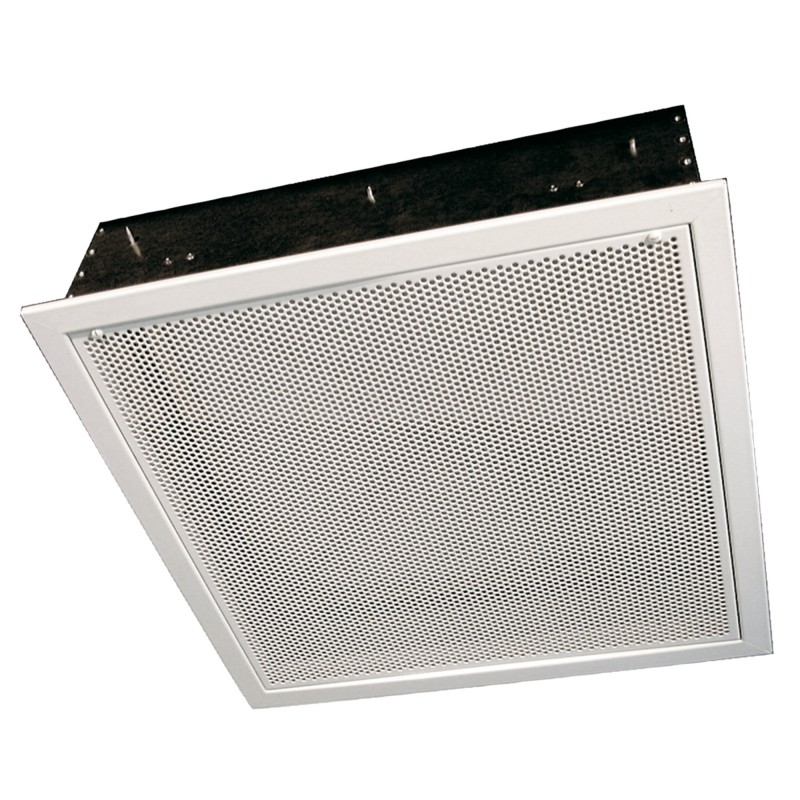

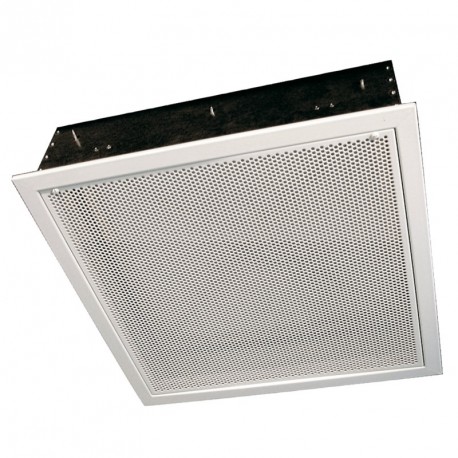

  • Quadratische Diffusoren mit Front in Lochblech in mattweiß RAL 9003.
  • Ausgestattet mit einem blanken oder isolierten Plenum aus verzinktem Stahl mit vertikalem oder horizontalem Rundanschluss.
  • Öffnungsfront durch Scharniere und Push-Pull-System fixiert.

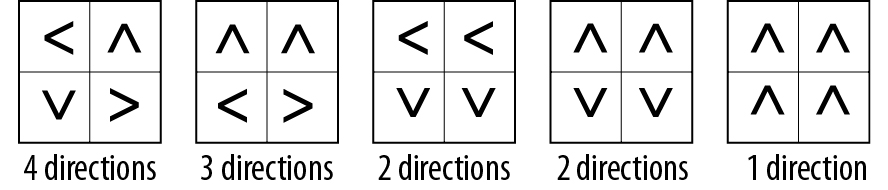

  • DATEN: Perforierter Diffusor mit 4 Deflektorplatten aus schwarz lackiertem Stahl, die die Wahl mehrerer Richtungen ermöglichen:
  • DATP : Diffusor ohne Deflektorplatte.

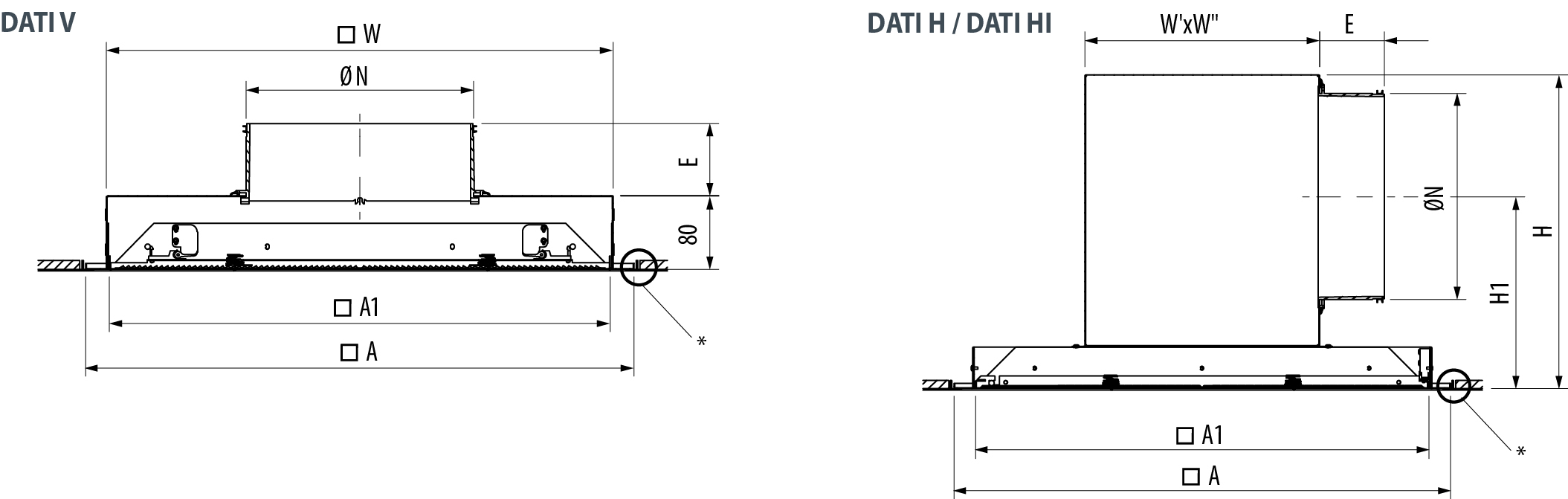

Oberflächenmontage



Größe ØN A A1 B E H H1 W W' x W''
160 160 294 242 260 58 284 184 249 190 x 222
200 200 394 342 360 58 324 204 349 230 x 262
250 250 494 442 460 58 374 229 449 280 x 312
315 315 594 542 560 49 439 270 549 345 x 377

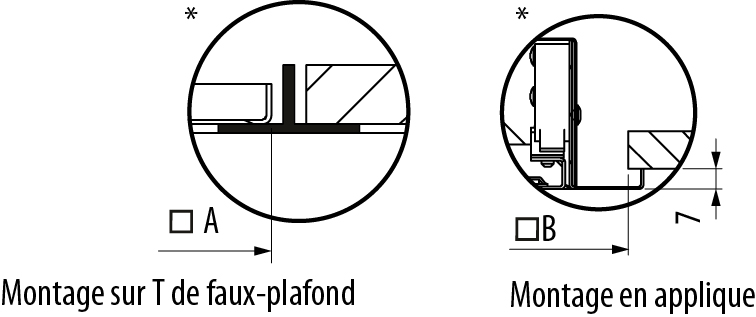

Montage an Zwischendecke T
Größe ØN A A1 B E H H1 W W' x W''
160 160 594 542 560 58 284 184 549 190 x 222
200 200 594 542 560 58 324 204 549 230 x 262
250 250 594 542 560 58 374 229 549 280 x 312
315 315 594 542 560 49 439 270 549 345 x 377

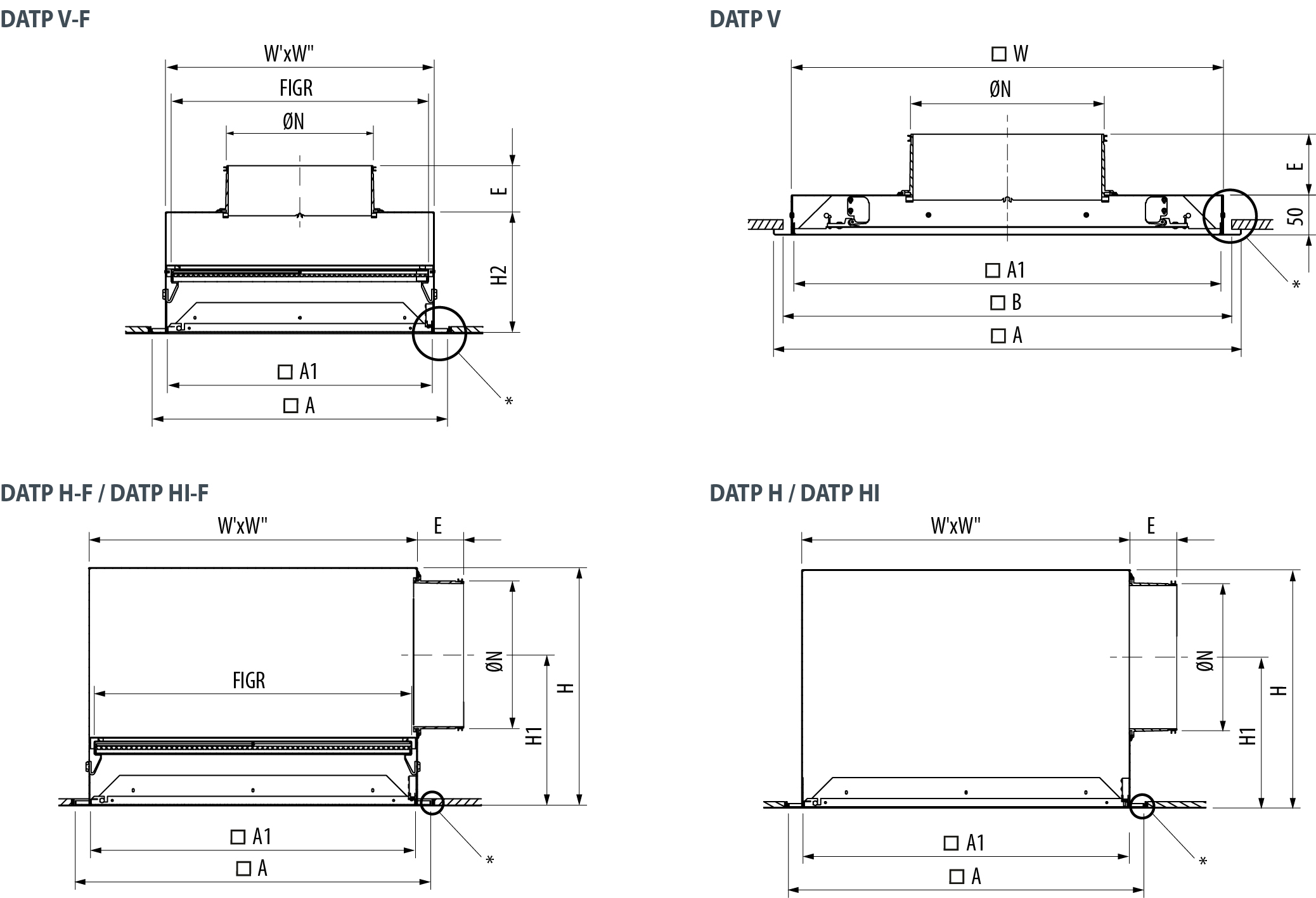

Oberflächenmontage



Größe ØN A A1 B E FIGR H H1 H2 W W' x W''
160 160 294 242 275 58 230 x 230 x 22 306 206 201 248 247 x 273
200 200 394 342 375 58 330 x 330 x 22 346 231 201 348 347 x 373
250 250 494 442 475 58 430 x 430 x 22 396 251 201 448 447 x 473
315 315 594 542 575 49 530 x 530 x 22 456 292 201 548 547 x 573

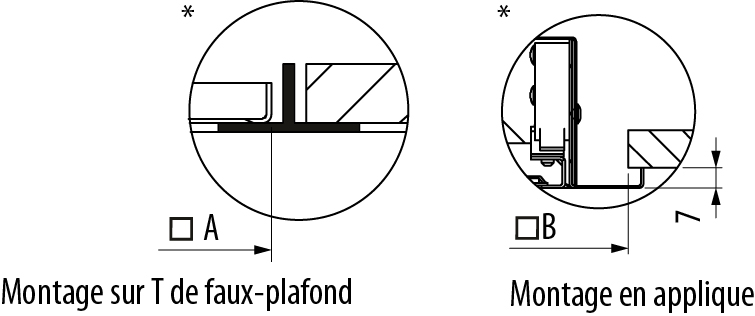

Montage an Zwischendecke T
Größe ØN A A1 B E FIGR H H1 H2 W W' x W''
160 160 594 542 575 58 530 x 530 x 22 310 207 201 548 547 x 573
200 200 594 542 575 58 530 x 530 x 22 350 232 201 548 547 x 573
250 250 594 542 575 58 530 x 530 x 22 400 252 201 548 547 x 573
315 315 594 542 575 58 530 x 530 x 22 460 292 201 548 547 x 573

Schließen Öffnen Detaillierte Spezifikationen

Textkatalogseiten (CT)

CT-DATI-DATP.pdf In den Warenkorb legen CT-Sept25-DATI-DATP

Schließen Öffnen Öffentlicher Tarifpreis

Preiskatalogseiten (CP)

CP-DATI-DATP.pdf In den Warenkorb legen CP-Sept25-DATI-DATP

Schließen Öffnen Installationsanleitung

Technische Daten (DTEC)

pdf In den Warenkorb legen DTEC_508838_DATI_150129
pdf In den Warenkorb legen DTEC_508837_DATP_150129
