DATI - DATP

Diffuseurs carrés

Tôle perforée centrale - Applique ou dalles

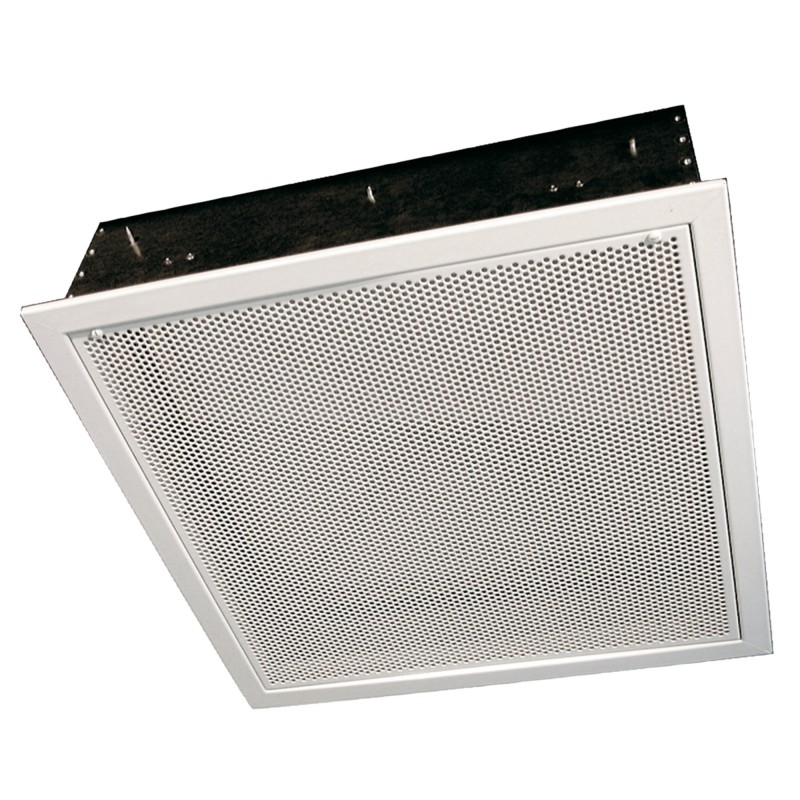

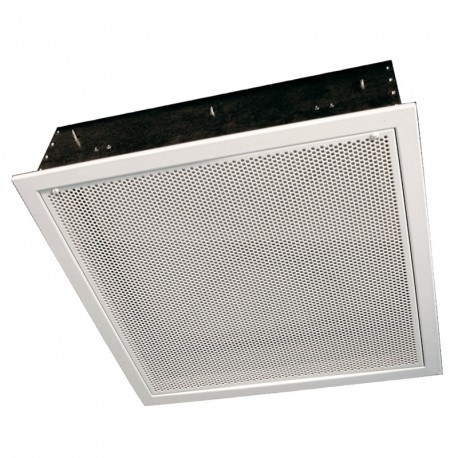

DATI - DATP Agrandir l'image

DATI - DATP

Diffuseurs carrés


Tôle perforée centrale - Applique ou dalles

  • Soufflage ou reprise
  • Diffusion réglable 1 à 4 directions
  • Plénum à piquage circulaire intégré
  • Modèles 600 x 600 pour dalle de faux plafond
  • Modèles avec filtre
  • Finition blanc RAL 9003 mat
Application
Climatisation, chauffage, ventilation.
Bâtiments tertiaires

Bâtiments tertiaires

Commander en ligne Commander en ligne

  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

Débit de 150 à 1400 m3/h.
9 modèles :
  • DATI V : diffuseur de soufflage avec plénum nu et raccordement vertical.
  • DATI H : diffuseur de soufflage avec plénum nu et raccordement horizontal.
  • DATI HI : diffuseur de soufflage avec plénum isolé et raccordement horizontal.
  • DATP V : diffuseur de reprise avec plénum nu et raccordement vertical.
  • DATP V F : diffuseur de reprise avec logement pour filtre épaisseur 22 mm, plénum nu et raccordement vertical.
  • DATP H : diffuseur de reprise avec plénum nu et raccordement horizontal.
  • DATP H F : diffuseur de reprise avec logement pour filtre épaisseur 22 mm, plénum nu et raccordement horizontal.
  • DATP HI : diffuseur de reprise avec plénum isolé et raccordement horizontal.
  • DATP HI F : diffuseur de reprise avec logement pour filtre épaisseur 22 mm, plénum isolé et raccordement horizontal.
Plénum intégré avec raccordement de diamètre 160, 200, 250 et 315 mm.
Taille 160 à 315 existe en montage applique et pour dalle 600x600.
Description
  • Diffuseurs carrés avec façade en tôle perforée blanc RAL 9003 mat.
  • Équipés d’un plénum en acier galvanisé nu ou isolé, à raccordement circulaire vertical ou horizontal.
  • Façade ouvrable fixée par charnières et système push-pull.
  • DATI : Diffuseur perforé équipé de 4 plaques déflectrices en acier peint en noir permettant de choisir plusieurs directions :

  • DATP : Diffuseur sans plaque déflectrice.


Montage en applique



Taille ØN A A1 B E H H1 W W’ x W’’
160 160 294 242 260 58 284 184 249 190 x 222
200 200 394 342 360 58 324 204 349 230 x 262
250 250 494 442 460 58 374 229 449 280 x 312
315 315 594 542 560 49 439 270 549 345 x 377


Montage sur T de faux-plafond


Taille ØN A A1 B E H H1 W W’ x W’’
160 160 594 542 560 58 284 184 549 190 x 222
200 200 594 542 560 58 324 204 549 230 x 262
250 250 594 542 560 58 374 229 549 280 x 312
315 315 594 542 560 49 439 270 549 345 x 377






Montage en applique



Taille ØN A A1 B E FIGR H H1 H2 W W’ x W’’
160 160 294 242 275 58 230 x 230 x 22 306 206 201 248 247 x 273
200 200 394 342 375 58 330 x 330 x 22 346 231 201 348 347 x 373
250 250 494 442 475 58 430 x 430 x 22 396 251 201 448 447 x 473
315 315 594 542 575 49 530 x 530 x 22 456 292 201 548 547 x 573


Montage sur T de faux-plafond
Taille ØN A A1 B E FIGR H H1 H2 W W’ x W’’
160 160 594 542 575 58 530 x 530 x 22 310 207 201 548 547 x 573
200 200 594 542 575 58 530 x 530 x 22 350 232 201 548 547 x 573
250 250 594 542 575 58 530 x 530 x 22 400 252 201 548 547 x 573
315 315 594 542 575 58 530 x 530 x 22 460 292 201 548 547 x 573

Fermer Ouvrir Caractéristiques détaillées

Pages catalogue texte (CT)

CT-DATI-DATP.pdf Ajouter à votre panier CT-Sept25-DATI-DATP

Fermer Ouvrir Prix tarif public

Pages catalogue prix (CP)

CP-DATI-DATP.pdf Ajouter à votre panier CP-Sept25-DATI-DATP

Fermer Ouvrir Notices d'installation

Données techniques (DTEC)

pdf Ajouter à votre panier DTEC_508837_DATP_150129
pdf Ajouter à votre panier DTEC_508838_DATI_150129
FACT Diffusion d'air
