DCFS-F - DCFD-F
Difusores circulares
Multiconos fijos - Proyección o losa
Ver más grande
DCFS-F - DCFD-F
Nuevo producto
- Modelo económico
- Difusión horizontal
- Blanco RAL 9003 acabado mate
- Modelo DCFD-F para falso techo de 600 x 600
Solicitud
Calefacción / aire acondicionado / ventilación.
Comprar online Descripción
Dimensiones
Documentación
Precio Público
Software
Referencias

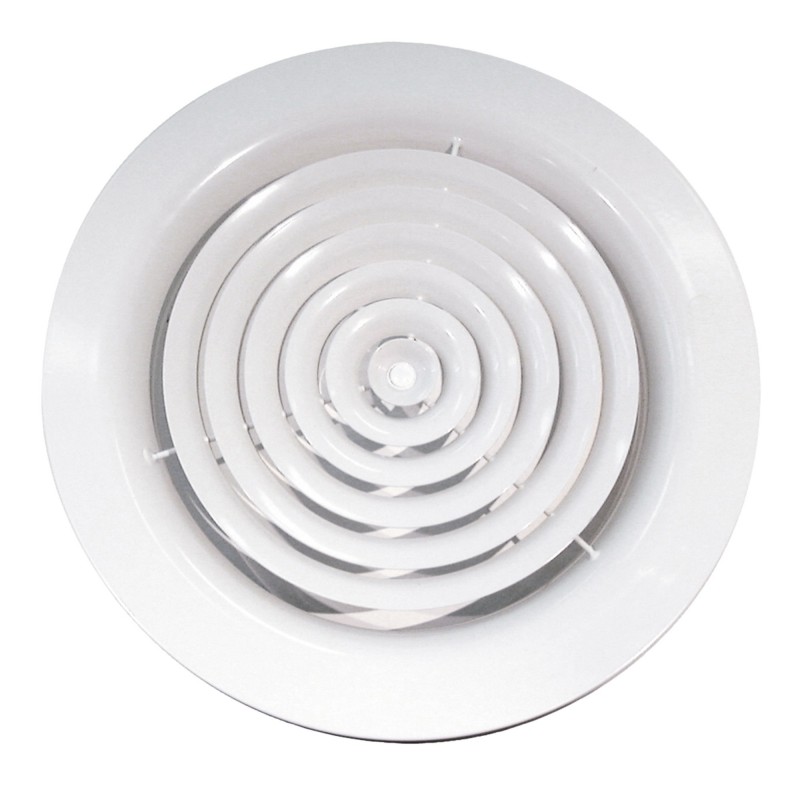

DCFS F: modelo estándar, Ø160 a 315 mm.

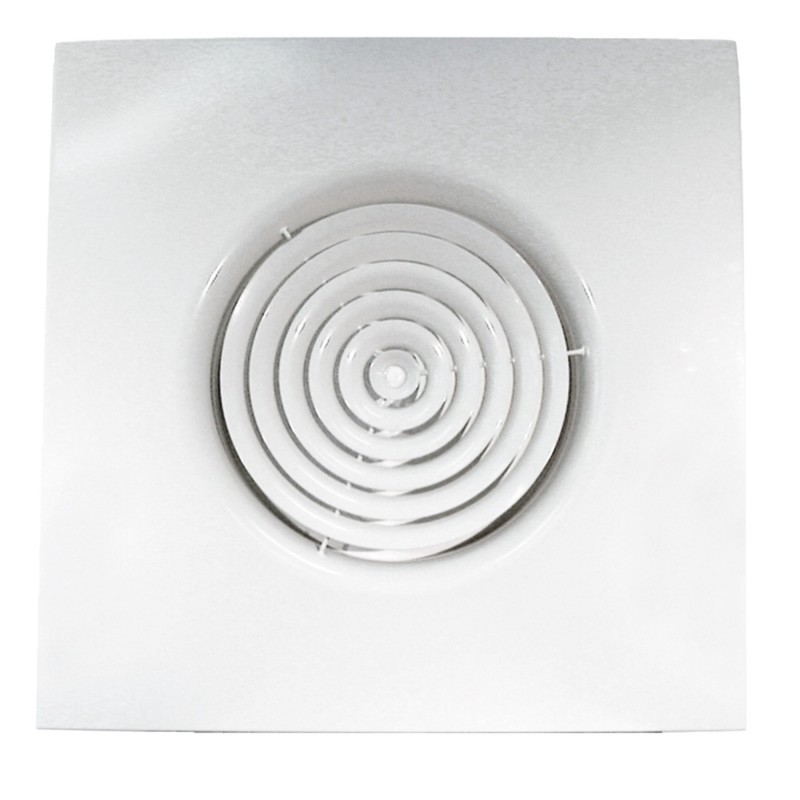

DCFD F: modelo sobre placa para falso techo de placa de 600x600 mm, Ø160 a 315 mm.
Descripción
DCFD F: modelo sobre placa para falso techo de placa de 600x600 mm, Ø160 a 315 mm.
Descripción
- Difusores con conos centrales fijos y no sobresalientes.
- Difusores en acero pintado en blanco mate RAL 9003.
- 3 modos de fijación:
- Mediante tornillo central en el travesaño de montaje del TDMC.
- Mediante tornillo central en el collar de adaptación flexible CAFC.
- Mediante tornillo en la periferia del registro REGZ (sólo DCFD F).
- Otros RAL: consúltenos.

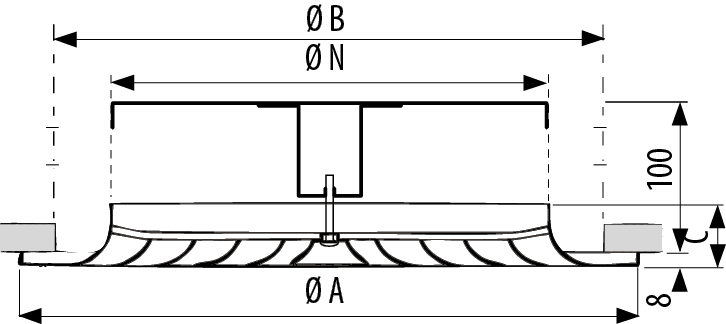

DCFS F + TDMC
DCFS F + CAFC
DCFS F + PDCH N + TDMC
DCFD F
| Modelo | ØA | ØB | C | ØN |
| 160 | 248 | 190 | 36 | 158 |
| 200 | 298 | 230 | 36 | 198 |
| 250 | 363 | 280 | 36 | 248 |
| 315 | 448 | 350 | 36 | 313 |

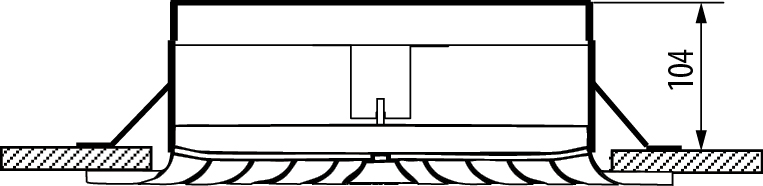

DCFS F + CAFC

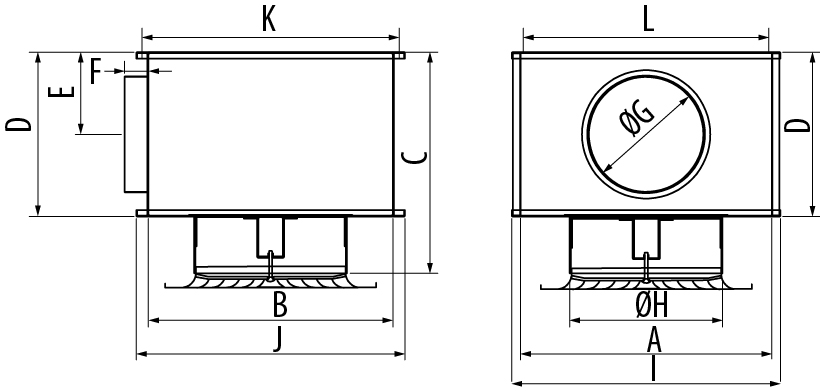

DCFS F + PDCH N + TDMC
| Modelo | A | B | C | D | D | F | ØG | ØH interior | I | J | K | L |
| 160 | 310 | 300 | 285 | 205 | 102 | 40 | 125 | 162 | 340 | 340 | 300 | 320 |
| 200 | 360 | 350 | 340 | 240 | 120 | 40 | 160 | 203 | 390 | 390 | 350 | 370 |
| 250 | 430 | 420 | 380 | 280 | 140 | 40 | 200 | 253 | 460 | 460 | 420 | 440 |
| 315 | 485 | 475 | 430 | 330 | 165 | 40 | 250 | 318 | 515 | 515 | 475 | 495 |

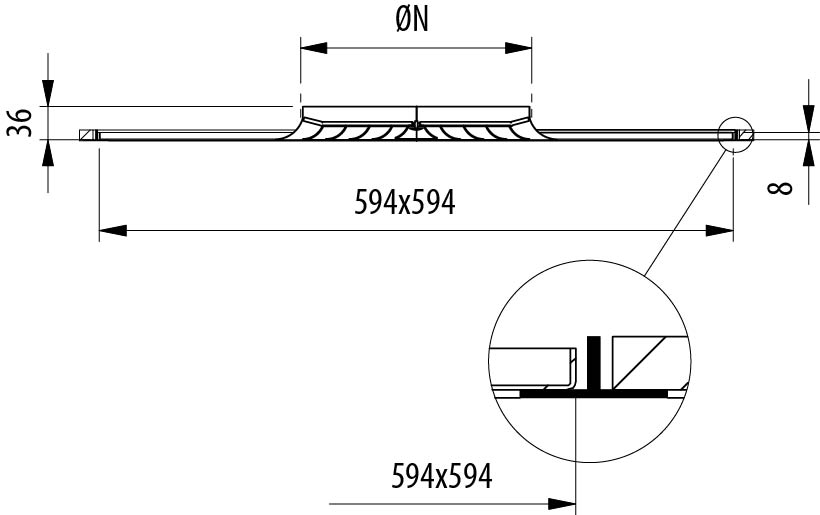

DCFD F
| Modelo | ØN |
| 160 | 158 |
| 200 | 198 |
| 250 | 248 |
| 315 | 313 |
Especificaciones detalladas
Páginas de catálogo de texto (CT)
Precio de tarifa pública
Páginas de catálogo de precios (CP)
Certificados de extracción de humo / fuego
Informe de clasificación de incendios (PVFEU)
Instrucciones de instalación
Datos técnicos (DTEC)
Difusión del aire FACT
| RADIODIFUSIÓN | ||||
 | Selección de rejillas y difusores GRADA |
| Designación GRADA MSH01 DA340 CC600 DS170/DR170 DC560 WS230/WS230P WS400 WR230 HD600 EG400PF/EG400-F CS400 TS600 TE370 TE750 AD130-F/GD130-F AD100-F/GD100-F SF130 Año 600 d. C. BD640 AG300/AG320 JD130/JD120/JD110 JD170/JD160/JD150 SLF SLS CB400 | Designación VIM DABR GD DATOS DCDU Departamento de Bomberos y Servicios de Bomberos de DC DDTI DJHC/DJHD DJHE DJHR DLFF B DPCD/DPCS AB DPDU DPFF A PH/PHI DPSR 2D/2DI DPSR 4D/4DI GADD A/GADD F Gas A/Gas F Grupo de trabajo del GCDD GLBF GLBF AF GSBF A/GSBF AI JDLP C/F/G JDSP C/F/G SLF SLS GCBI |
ECOLE ROCKEFELLER
Educación especializada
69 - Ródano
Année : 2018
Maître d'ouvrage : SERL LYON (69)
BET Fluides : AIA (69)
Installateur : MOOS SA (dep. 69)
Architecte : VURPAS ARCHITECTES LYON (69)
Productos instalados:
