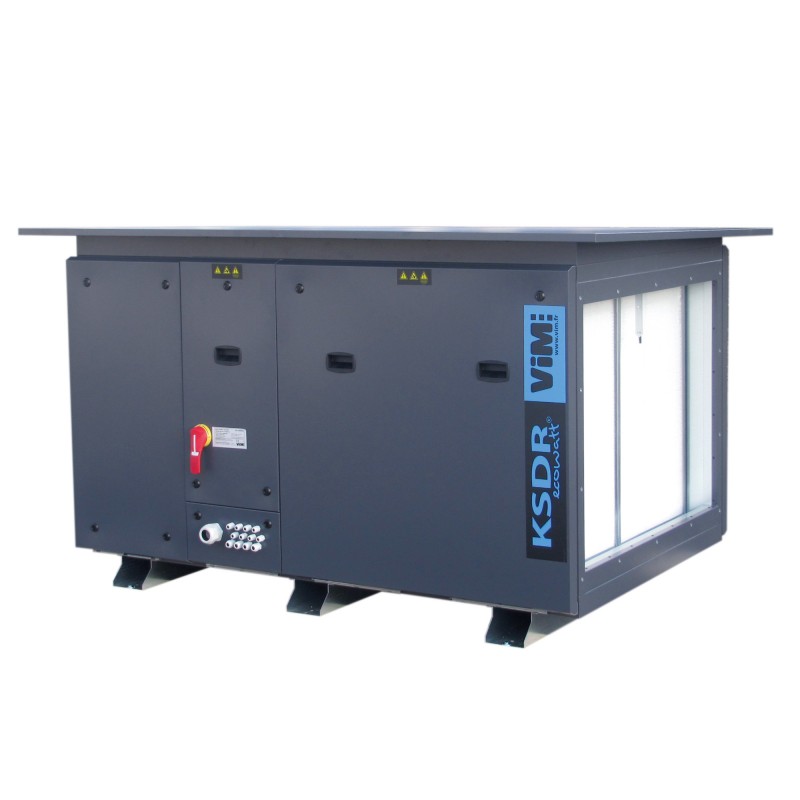

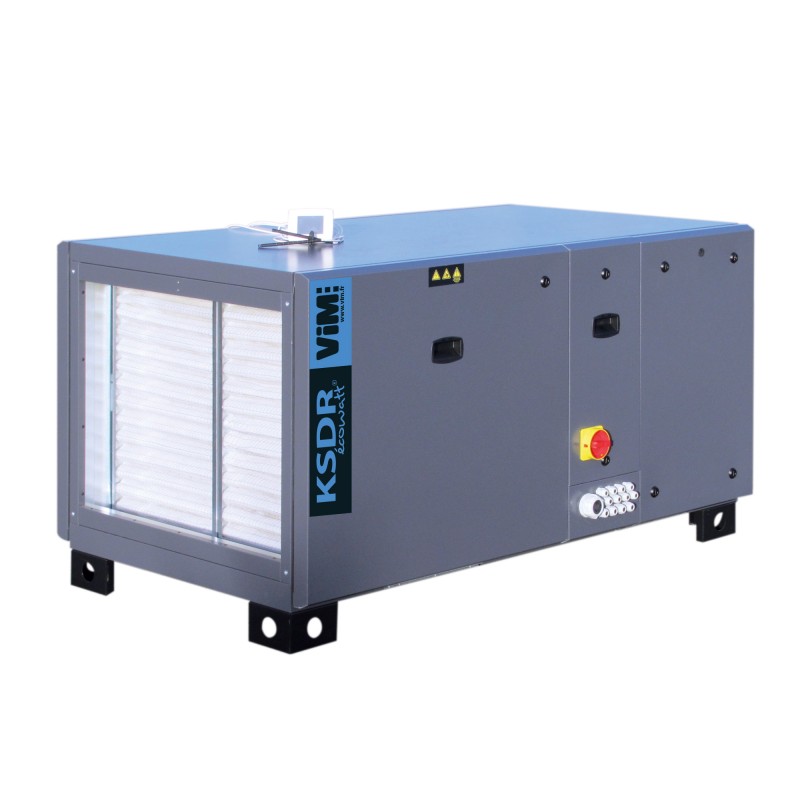

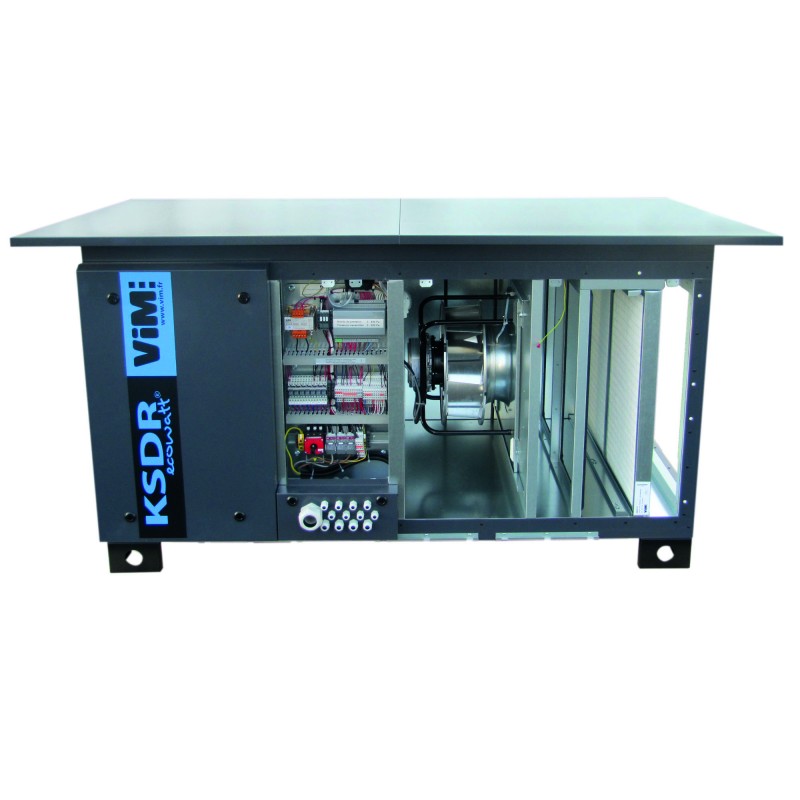

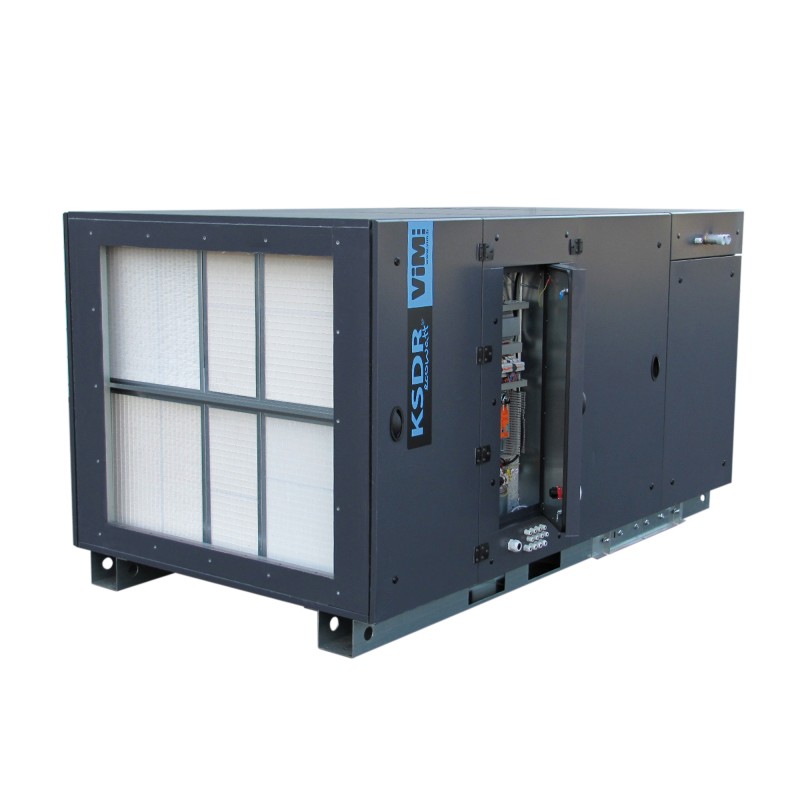

KSDR ECOWATT®
UTA de flujo simple
Compacto - Reacción - ECM < 20000 m3/h
Ver más grande
KSDR ECOWATT®
Nuevo producto
 |
Cumple con ErP 2018 - UVNR |
Filtros
|
|||
 |
 |
 |
|||
 |
 |
||||
- Regulación de comunicación Modbus y BACnet
- Baterías integradas en la unidad de tratamiento de aire
- Ventilador de reacción de rueda libre
- Aislamiento de lana de roca de doble piel 50 mm
- Motor ECM de bajo consumo
Solicitud
Introducción de aire fresco, calefacción y / o refrigeración.
Instalación en interior o exterior.
Temperatura del aire tratado -25 a + 40 ° C.
Comprar online
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
- Caudales de 2.000 a 20.000 m3/ h.
- 3 tamaños monobloque 48/88/120 y 2 tamaños bi-bloque 160 y 200.

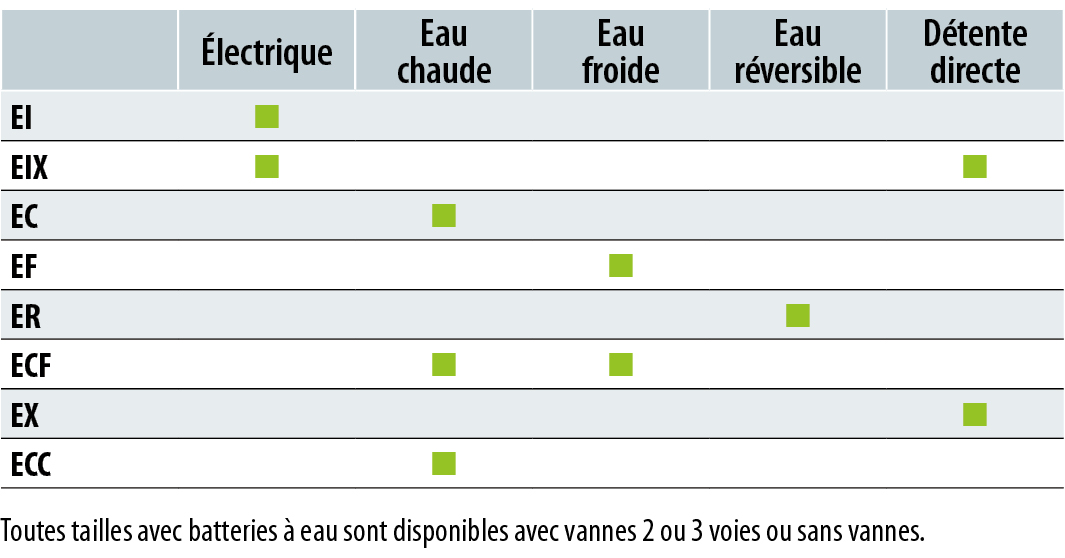

- 8 modelos según los tipos de baterías integradas:
- 3 modos de funcionamiento: caudal variable (VAV), caudal constante (CAV), presión constante (COP).
- Exterior con techo montado:
- EXD : servidumbre de la mano derecha,
- EXG : servidumbre a la izquierda.
- Interior sin techo:
- D : servidumbre de la mano derecha,
- GRAMO : servidumbre a la izquierda.
- Regulación por PLC CORRIGO integrado específico para VIM .
- Comunicación Modbus RTU en puerto RS485 o Modbus TCP / IP, BACnet IP o MSTP, aplicación de servidor web integrada en puerto TCP / IP.
- Control táctil remoto ETD.
Construcción
:
- Estructura autoportante en paneles de doble piel de 50 mm.
- Aislamiento por lana mineral de roca th. 50 mm, densidad 40 kg / m3,
- Conductividad térmica 0.037 W / (mk) (20/80 ° C).
- Clasificación al fuego A1 según norma EN 13 501.1.
- Ventilador de rueda libre de reacción en chapa de acero galvanizado con motor ECM integrado.
- Interruptor montado / cableado.
- Servidumbres a derecha o izquierda en dirección al aire.
- Estructura bi-block en tamaños 160 y 200 con una segunda caja para las baterías de tratamiento de aire (agua o eléctrica). Las fuentes de alimentación de cada caja están separadas.
- Unidad entregada sobre pies, travesaños o bastidor.
- Construcción de línea, conexión por tomas rectangulares.
- Acabados exteriores en acero galvanizado granulado, color gris oscuro RAL7024: resistencia a la corrosión RC3, resistencia a los rayos ultravioleta RUV3 según EN 10169.
- Acabados interiores de acero galvanizado Z275.
- Techos montados en versión EXD o EXG.
- Tamaños 48 y 88: Amortiguadores motorizados disponibles como accesorios.
- Conjunto de succión para protección anticongelante de serpentines de agua.
- Montaje soplado para dar cumplimiento al artículo CH 38 del ERP (Establecimientos Receptores del Público).
- Tamaños 120 a 200: suministrado con amortiguador motorizado de serie dentro de la unidad de tratamiento de aire (opcional en el calentador eléctrico modelo 120 EI)
- Doble función: protección anticongelante para serpentines de agua y respuesta al artículo CH 38 de los edificios públicos.
Filtración:
- Filtros suministrados de serie: filtros mini-plegables M5 (ePM10 75%).
- Filtros adicionales disponibles como opción:
- Tamaños 48, 88 y 120:
- Miniplis F7 HPE (alto rendimiento energético) (ePM1 55%).
- Miniplis F9 HPE (ePM1 80%).
- Tamaños 160 y 200:
- F7 con bolsas blandas (ePM1 60%).
- F7 con bolsillos rígidos (ePM1 55%).
- F9 con bolsas blandas (ePM1 85%).
- F9 con bolsillos rígidos (ePM1 80%).
- Los filtros de mangas rígidas generan menos caída de presión y tienen una mayor retención de partículas.
Regulación:
- Regulación CORRIGO montada / cableada, integrada en la unidad en un compartimiento dedicado, con control táctil remoto, permitiendo 3 modos de funcionamiento:
AJUSTES DE CAUDAL APLICACIONES RECOMENDADAS MODO VAV - FLUJO DE AIRE VARIABLE Variación de la velocidad del ventilador - Caudal en función de una señal de 0-10 V procedente de la extracción, del mando a distancia, de un sensor externo (CO2, temperatura, higrometría...) o de un mando a distancia (On/Off + variación). - Compensación vinculada a una extracción de la cocina.
- Instalaciones de una sola zona, que requieren una adaptación de la ventilación en función de la ocupación.MODO CAV - FLUJO DE AIRE CONSTANTE Velocidad del ventilador definida en función de un caudal preciso - Entrada manual (m3/h) de 2 consignas de caudal tipo 0-PV-GV. Funcionamiento manual o por horario.
- Visualización de los valores en la pantalla, conmutación manual, por reloj o contacto externo.- Instalaciones que requieren el control de uno o varios caudales precisos. MODO COP - PRESIÓN CONSTANTE Variación automática de la velocidad del ventilador para mantener una presión constante - Valor de presión constante medido por un sensor externo (opcional) situado en la red de conductos de suministro. - Instalaciones multizona, combinadas con la modulación de los flujos terminales.
KSDR entregado en modo CAV, sin accesorios.
Motorización:
- Ventilador de chorro de tipo rueda libre combinado con un motor ECM conmutado electrónicamente.
- Motor trifásico con protección térmica gestionada por electrónica, control por 0-10V o ModBus:
- KSDR 48: Tri 400 V, 50 / 60Hz, IP54, clase B.
- KSDR 88/120/160/200: Tri 400 V, 50 / 60Hz, IP54, clase F.
Baterías eléctricas EI:
- Resistencias de acero inoxidable 304L.
- Termostatos de seguridad: un termostato con reinicio automático, un termostato con reinicio manual.
- Control de tren de pulsos.
- Control de deslastre de carga posible según las características de la batería.
Baterías de agua caliente / EC / ECF / ER / ECC reversibles:
- Bobina 2, 3, 4, 6 u 8 filas según modelos, con tubos de cobre, aletas de aluminio sobre marco de acero galvanizado; Tubos de conexión roscados. Salga en la parte superior de los colectores para acceso completo (tamaños 120 a 200).
- Conexión hacia la derecha o hacia la izquierda en el sentido de la circulación del aire.
- Protección contra heladas por sonda de contacto,
- Batería (s) montadas en un tobogán accesible por la trampilla lateral.
- Bandeja de condensado de acero inoxidable y separador de gotas si es reversible solo.
- Válvula motorizada de 3 vías (24V) proporcional por señal (0-10V), opcional, no instalada.
ECC (bobina caliente + bobina caliente)
- El serpentín se puede utilizar como intercambiador de calor (serpentín de salmuera), el serpentín caliente proporciona el complemento.
Serpentines de agua fría EF / ECF:
- Bobina de 3 o 4 hileras según modelo, con tubos de cobre, aletas de aluminio sobre marco de acero galvanizado; Tubos de conexión roscados. Salida por la parte superior de los colectores para acceso completo (tamaños 160 y 200).
- Conexión hacia la derecha o hacia la izquierda en el sentido de la circulación del aire.
- Batería (s) montadas en un tobogán accesible por la trampilla lateral.
- Bandeja de condensado de acero inoxidable y separador de gotas.
- Válvula motorizada de 3 vías (24V) proporcional por señal (0-10V), opcional, no instalada.
Batería de expansión directa EX (tamaños 48 a 120) y batería de expansión eléctrica y directa EIX (tamaños 48 y 88):
- Serpentín reversible 1 o 2 circuitos en 2 o 3 filas para operación en condensador o evaporador; tubos y colectores de cobre, aletas de aluminio, estructura de acero galvanizado. Bandeja de recogida de condensados de acero inoxidable y separador de gotas.
- La unidad de expansión directa controla la bobina de expansión directa, con sus propias sondas. El modo de descongelación del grupo se tiene en cuenta mediante una entrada del Corrigo y reduce la ventilación. Se necesita un kit DX para garantizar la interfaz entre el grupo DX y la unidad de tratamiento de aire; no se incluye el kit. El CTA proporciona un comando de marcha y una señal proporcional de calor / frío (0-10v).
- Versión EIX: precalentamiento de la batería de expansión directa con batería eléctrica independiente independiente de Corrigo - 18 o 36kW para tamaño 48 y 30 o 60kW para tamaño 88. Punto de consigna ajustable.
- Regulación en modo COP no disponible con bobina de expansión directa.
Selección de tratamiento de aire
KSDR ECOWATT® 48
Modelo de interior
Modelo de interior
Servidumbre derecha
KSDR ECOWATT® 48
Modelo al aire libre
Servidumbre derecha
KSDR ECOWATT® 88 a 120
Modelo de interior
Servidumbre derecha
KSDR ECOWATT® 88 a 120
Modelo al aire libre
Servidumbre derecha

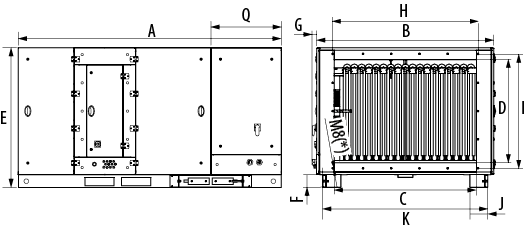

KSDR ECOWATT® 160 a 200
Modelo de interior
Servidumbre derecha

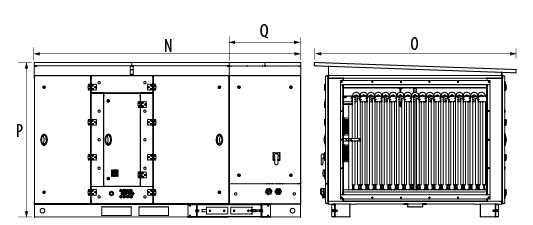

KSDR ECOWATT® 160 a 200
Modelo al aire libre
Servidumbre derecha
|
Tamaños |
A |
B |
C |
D |
E |
F |
G (excepto EI) |
G (EI) |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
|
|
48 |
1715 |
1000 |
800 |
620 |
925 |
100 |
100 |
65 |
840 |
650 |
150 |
869 |
- |
1415 |
1975 |
1175 |
1020 |
- |
|
|
88 |
1950 |
1315 |
1100 |
810 |
1165 |
100 |
100 |
65 |
1140 |
850 |
135 |
1284 |
161 |
611 |
2210 |
1485 |
1270 |
- |
|
|
120 |
2400 |
1315 |
1100 |
1100 |
1465 |
100 |
100 |
65 |
1140 |
1188 |
135 |
1284 |
197 |
802 |
2400 |
1485 |
1580 |
- |
|
|
160 |
2800 |
1610 |
1210 |
1160 |
1485 |
140 |
100 |
65 |
1240 |
1216 |
160 |
1380 |
- |
- |
2800 |
1820 |
1615 |
750 |
|
|
200 |
2800 |
1950 |
1515 |
1160 |
1485 |
140 |
100 |
65 |
1545 |
1216 |
160 |
1688 |
- |
- |
2800 |
2120 |
1625 |
750 |
|
|
(*): 6 tuercas engarzadas en tamaños 88 y 120, 16 tuercas en tamaño 160 y 18 en 200 |
|||||||||||||||||||
