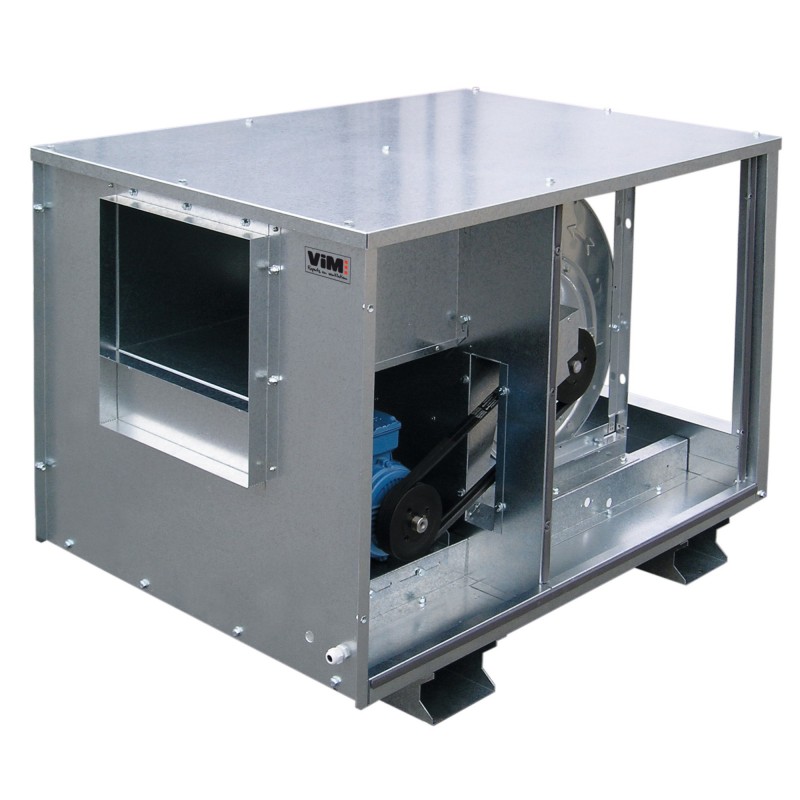

KDTA F400 - KDTR F400
Cajas de extracción F400 120
Transmisión - Acción o Reacción < 70000 m3/h
Ver más grande
KDTA F400 - KDTR F400
Nuevo producto
 |
KDTR F400 Cumple con ErP 2018 - UVNR |
|||
 |
KDTA F400 No cumple con ErP: solo para extracción de humo o ventilación de proceso |
|||
 |
 |
 |
 |
 |

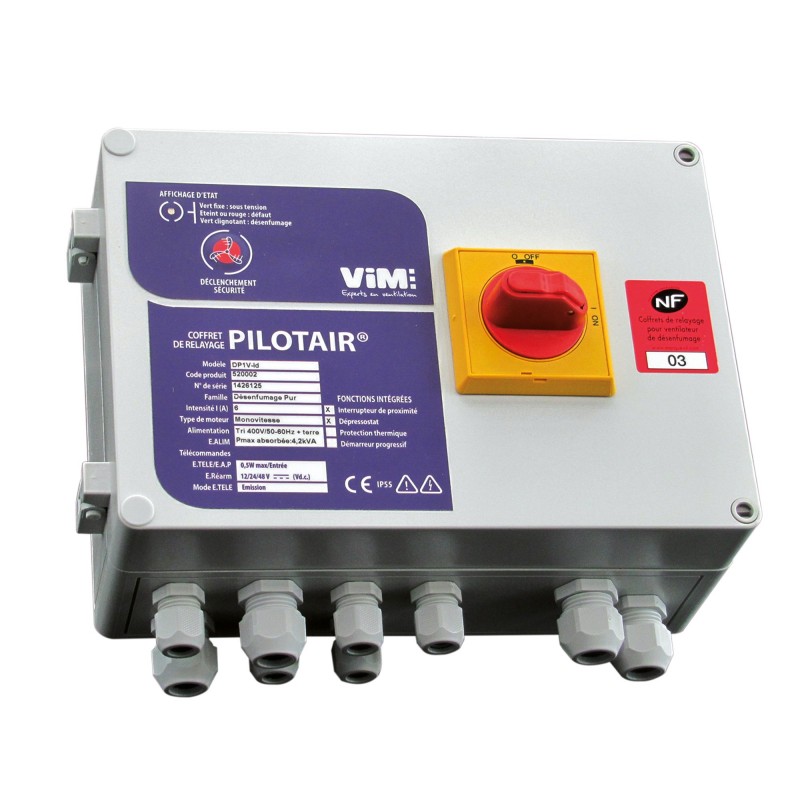

- F400 120 aprobado con caja de relés
- Ventiladores de alto rendimiento con acción o reacción
- Construcción de una pieza con motor y transmisión protegidos
- Construcción robusta
- Dispositivo de ajuste de flujo manual RRKZ
Solicitud
Extracción de humos y gases calientes en caso de incendio.
Extracción de aire viciado de locales terciarios e industriales.
Extracción de contaminantes en cocinas profesionales.
Instalación en interior o en terraza.
Temperatura máxima de flujo de aire continuo 80 ° C.
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
- 2 tipos de rueda, 11 medidas desde 200 a 710.
- Descarga horizontal o vertical.
- Posibilidad de montaje vertical para los tamaños 200 a 355.
- Turbina de acción KDTA F400: tamaño reducido, gran capacidad de caudal.
- Confort: 1.000 a 50.000 m3/h.
- Extracción de humos: 1.000 a 70.000 m3/h.
- Presión: 120 a 1.500 Pa.
- Confort: 1.000 a 50.000 m3/h.
- Turbina de reacción KDTR F400: presión media, estabilidad de flujo, insensible a obstrucciones.
- Confort: 500 a 40.000 m3/h.
- Extracción de humos: 1.000 a 55.000 m3/h.
- Presión: 240 a 3.000 Pa.
- Confort: 500 a 40.000 m3/h.
Opciones - Tratamiento de corrosión
KDTA F400 - KDTR F400 - Repuestos principales
Construcción
- Caja monobloque fabricada en chapa de acero galvanizado Z275, totalmente desmontable.
- Paneles laterales extraíbles en ambos lados para fácil acceso.
- Impulsor KDTA de doble entrada con acción de acero galvanizado balanceada dinámicamente.
- Turbina de reacción de doble entrada KDTR en acero galvanizado pintado dinámicamente equilibrado.
- Turbina de motor montada sobre un grueso bastidor longitudinal plegado.
- Conexión mediante bridas rectangulares lisas de aspiración y descarga.
- Aspiración y descarga en línea (horizontal) o descarga por arriba (vertical).
- Dos omegas transversales aseguran la rigidez del conjunto y permiten el paso de eslingas para elevación.
Transmisión
- Conjunto transmisión-motor montado en el interior de la caja.
- Accionado por correas trapezoidales y poleas de 1 a 5 ranuras.
- Opcionalmente poleas fijas o variables para la polea motriz.
- Acceso motor estándar a la izquierda, dirección del aire, a la derecha bajo pedido.

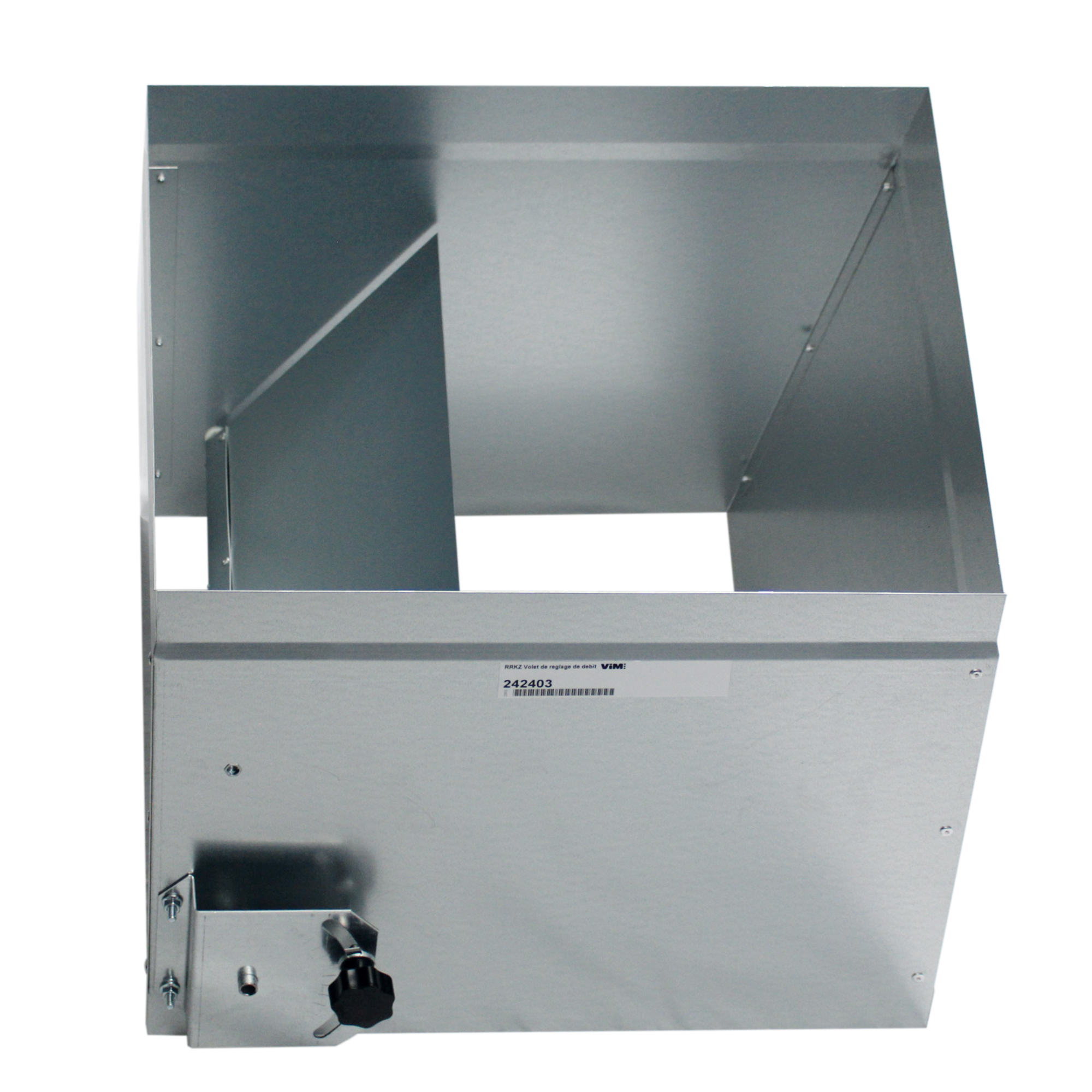

RRKZ - Obturador de ajuste de flujo manual.
- Homologado F400. Posicionado al momento del alta.
- Permite reducir el caudal (entre 5 y 30%) según el tipo de ventilador y ajustar el punto de funcionamiento.

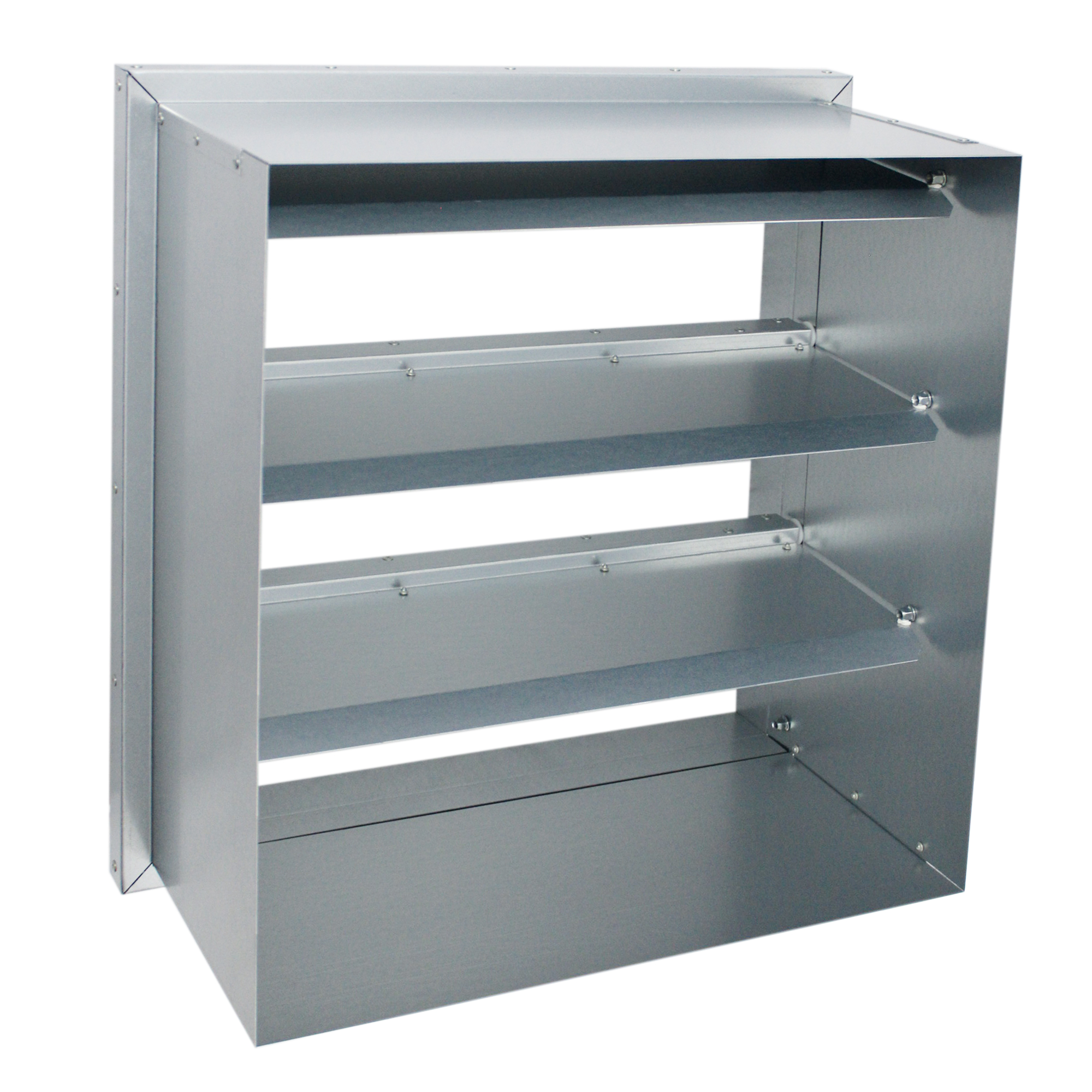

VSKZ - Obturador de alivio de presión. Tenga en cuenta 50 Pa de pérdida de presión.
- Homologado F400. Para montar en la salida.
- Garantiza una buena estanqueidad al aire y al agua cuando la caja está parada.
Motorización
- Motor de flujo de aire exterior montado sobre placa deslizante para ajuste de tensión de correa.
- Sin protección térmica. Toma de fuerza opcional.
- Características / Precio:
- Motores AC con patas B3, IP55 clase F:
- 1 velocidad trifásica 230/400V, 50Hz 0,12kW ≤ P
- 1 velocidad trifásica 230/400V, 50Hz 0,75kW ≤ P ≤ 7,5 kW, 2, 4, 6 u 8 polos IE3.
- 1 velocidad trifásica 400/690V, 50Hz P>7,5 kW, 2, 4, 6 u 8 polos IE3.
- 2 velocidades trifásicas 400V, 50Hz, 2/4, 4/8 y 6/12 polos Dalhander, 4/6 y 6/8 devanados independientes.
- Alimentación monofásica o trifásica 60Hz: Se conserva el marcado CE F400, consúltenos.
Selección de ventiladores de extracción de humos.

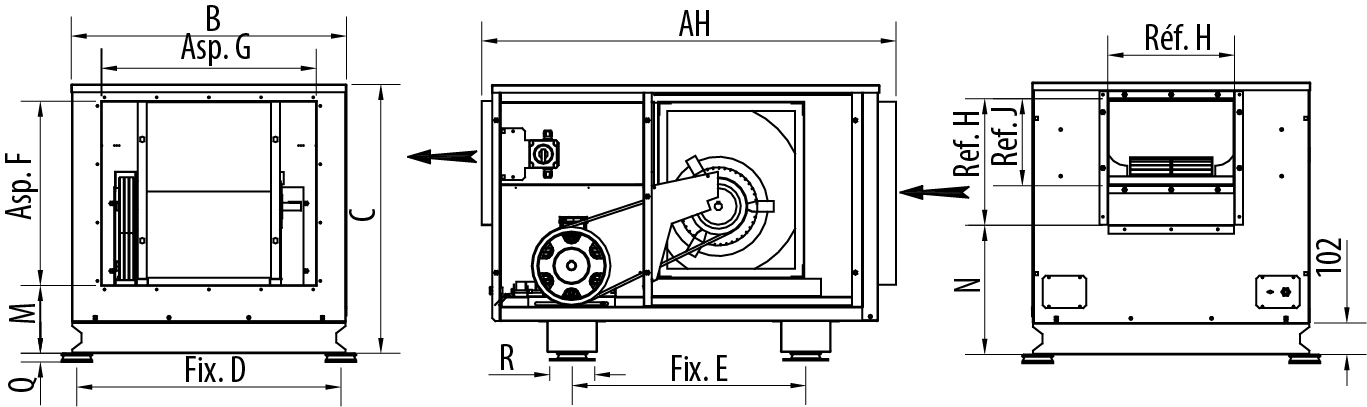

Configuración en rechazo horizontal

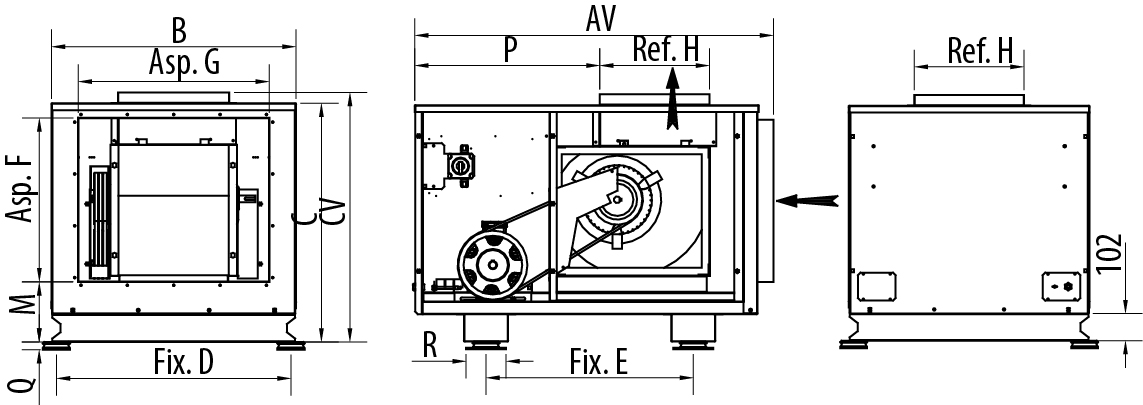

Configuración de rechazo vertical
|
Modelo |
AH |
AV |
B |
C |
CV |
D |
E |
F |
G |
H |
J |
|
200 |
993 |
981 |
595 |
703 |
742 |
555 |
680 |
400 |
500 |
258 |
182 |
|
250 |
1130 |
1118 |
727 |
784 |
824 |
679 |
766 |
500 |
600 |
324 |
209 |
|
280 |
1177 |
1168 |
824 |
776 |
816 |
780 |
777 |
600 |
700 |
362 |
230 |
|
315 |
1360 |
1329 |
896 |
876 |
916 |
860 |
767 |
600 |
700 |
408 |
281 |
|
355 |
1490 |
1457 |
1006 |
990 |
1030 |
966 |
897 |
700 |
800 |
457 |
321 |
|
400 |
1594 |
1565 |
1120 |
1036 |
1078 |
1071 |
926 |
800 |
900 |
509 |
353 |
|
450 |
1761 |
1734 |
1191 |
1119 |
1162 |
1143 |
1130 |
900 |
1000 |
570 |
381 |
|
500 |
1919 |
1891 |
1387 |
1222 |
1264 |
1340 |
1180 |
900 |
1000 |
640 |
467 |
|
560 |
1919 |
1891 |
1387 |
1269 |
1310 |
1340 |
1180 |
1000 |
1100 |
718 |
505 |
|
630 |
2132 |
2104 |
1575 |
1464 |
1473 |
1507 |
1016 |
1200 |
1300 |
806 |
566 |
|
710 |
2292 |
2264 |
1765 |
1614 |
1623 |
1697 |
1176 |
1200 |
1400 |
900 |
661 |
|
Modelo |
M |
N |
P |
Q |
R |
Motor |
Peso* |
|||
|
KDTA |
KDTR |
|||||||||
|
estándar |
aislado |
estándar |
aislado |
|||||||
|
200 |
249 |
392 |
500 |
28 |
125 |
112 |
60 |
73 |
60 |
73 |
|
250 |
221 |
411 |
569 |
28 |
125 |
132 |
70 |
77 |
70 |
77 |
|
280 |
146 |
379 |
609.5 |
28 |
125 |
132 |
84 |
101 |
87 |
104 |
|
315 |
221 |
416 |
683.5 |
28 |
125 |
132 |
110 |
134 |
110 |
134 |
|
355 |
221 |
476 |
744 |
28 |
125 |
160 |
145 |
175 |
145 |
175 |
|
400 |
184 |
471 |
753 |
28 |
125 |
160 |
210 |
247 |
210 |
247 |
|
450 |
184 |
486 |
825 |
39 |
182 |
180 |
230 |
275 |
230 |
275 |
|
500 |
249 |
521 |
964 |
39 |
182 |
200 |
290 |
342 |
295 |
347 |
|
560 |
189 |
492 |
999 |
39 |
182 |
200 |
316 |
360 |
328 |
372 |
|
630 |
177 |
567 |
1070 |
44 |
240 |
200 |
451 |
515 |
467 |
531 |
|
710 |
286 |
617 |
1125 |
44 |
240 |
200 |
541 |
619 |
561 |
639 |
*Peso ventilador (Kg) sin motor, con transmisión.
Configuración de rechazo vertical
|
Modelo |
AH |
AV |
B |
C |
CV |
D |
E |
F |
G |
H |
J |
|
200 |
993 |
981 |
595 |
703 |
742 |
555 |
680 |
400 |
500 |
258 |
182 |
|
250 |
1130 |
1118 |
727 |
784 |
824 |
679 |
766 |
500 |
600 |
324 |
209 |
|
280 |
1177 |
1168 |
824 |
776 |
816 |
780 |
777 |
600 |
700 |
362 |
230 |
|
315 |
1360 |
1329 |
896 |
876 |
916 |
860 |
767 |
600 |
700 |
408 |
281 |
|
355 |
1490 |
1457 |
1006 |
990 |
1030 |
966 |
897 |
700 |
800 |
457 |
321 |
|
400 |
1594 |
1565 |
1120 |
1036 |
1078 |
1071 |
926 |
800 |
900 |
509 |
353 |
|
450 |
1761 |
1734 |
1191 |
1119 |
1162 |
1143 |
1130 |
900 |
1000 |
570 |
381 |
|
500 |
1919 |
1891 |
1387 |
1222 |
1264 |
1340 |
1180 |
900 |
1000 |
640 |
467 |
|
560 |
1919 |
1891 |
1387 |
1269 |
1310 |
1340 |
1180 |
1000 |
1100 |
718 |
505 |
|
630 |
2132 |
2104 |
1575 |
1464 |
1473 |
1507 |
1016 |
1200 |
1300 |
806 |
566 |
|
710 |
2292 |
2264 |
1765 |
1614 |
1623 |
1697 |
1176 |
1200 |
1400 |
900 |
661 |
|
Modelo |
M |
N |
P |
Q |
R |
Motor |
Peso* |
|||
|
KDTA |
KDTR |
|||||||||
|
estándar |
aislado |
estándar |
aislado |
|||||||
|
200 |
249 |
392 |
500 |
28 |
125 |
112 |
60 |
73 |
60 |
73 |
|
250 |
221 |
411 |
569 |
28 |
125 |
132 |
70 |
77 |
70 |
77 |
|
280 |
146 |
379 |
609.5 |
28 |
125 |
132 |
84 |
101 |
87 |
104 |
|
315 |
221 |
416 |
683.5 |
28 |
125 |
132 |
110 |
134 |
110 |
134 |
|
355 |
221 |
476 |
744 |
28 |
125 |
160 |
145 |
175 |
145 |
175 |
|
400 |
184 |
471 |
753 |
28 |
125 |
160 |
210 |
247 |
210 |
247 |
|
450 |
184 |
486 |
825 |
39 |
182 |
180 |
230 |
275 |
230 |
275 |
|
500 |
249 |
521 |
964 |
39 |
182 |
200 |
290 |
342 |
295 |
347 |
|
560 |
189 |
492 |
999 |
39 |
182 |
200 |
316 |
360 |
328 |
372 |
|
630 |
177 |
567 |
1070 |
44 |
240 |
200 |
451 |
515 |
467 |
531 |
|
710 |
286 |
617 |
1125 |
44 |
240 |
200 |
541 |
619 |
561 |
639 |
*Peso ventilador (Kg) sin motor, con transmisión.
Especificaciones detalladas
Páginas de catálogo de texto (CT)
Páginas de catálogo de texto (CT) Otros idiomas
Páginas del catálogo - Otro
Precio de tarifa pública
Páginas de catálogo de precios (CP)
Instrucciones de instalación
Instrucciones de instalación (NT)
Instrucciones de instalación (NT) Otros
Instrucciones de instalación (NT) Otros idiomas
Certificados de extracción de humo / fuego
Informe de clasificación de incendios (PVFEU)
Certificación CE de extracción de humos (CCCE)
Certificados de desempeño / medioambiente
Ficha normativa ErP (FERP)
Declaración de prestaciones (DOP)
Perfil medioambiental del producto (PEP)
Certificados eléctricos / ATEX
Declaraciones eléctricas CE (DCCE)
Asistencia con recetas
Texto de especificación (TP)
Documentos comerciales
OPTAIR Ventilation
Descarga OPTAIR Ventilation
| ESCAPE DE HUMOS VMC | |||
 |
Selección de torretas y cajas: KDT / KSH / TCD / KUBAIR / TED |
|
KCTR F400 KDTA BP KDTA F400 KDTR BP KDTR F400 KSHA KSHP KSHR Kubair F400 CC KUBAIR F400 ECOWATT CC KUBAIR F400 ECOWATT MV KUBAIR F400 MV TCDH F400 TCDV F400 TEDH F400 TEDH F400 ECOWATT TEDV F400 TEDV F400 ECOWATT |
OPTAIR VVTP
Descargar OPTAIR VVTP
Para cualquier problema de funcionamiento, envíe su solicitud por correo electrónico a optair@vim.fr
| ESCAPE DE HUMOS VMC | |||
 |
Cálculo de caudal Ventilación de un volumen técnico protegido |
|
Aficionados Rejillas |
BIOTOPE - METROPOLE EUROPEENNE LILLE
Administraciones
59 - Norte
Année : 2019
Maître d'ouvrage : LINKCITY NORD EST
Installateur : ENGIE AXIMA (dep. 59)
Architecte : LARSEN ARCHITECTS - KEURK ARCHITECTURE
Productos instalados:
CHATEAU LEROY BEAUVAL - SAINT SULPICE ET CAMEYRAC
Catering comercial independiente
33 - Gironda
Année : 2013
Maître d'ouvrage : CHÂTEAU LEROY BEAUVAL
Installateur : AEB (dep. 33)
Productos instalados:
CLUB MED ALPES D'HUEZ
Residencias hoteleras
38 - Isère
Année : 2019
Maître d'ouvrage : CLUB MED
BET Fluides : ABAC INGENIERIE
Installateur : MINO (dep. 73)
Productos instalados:
COMPLEXE PIERRES VIVES - MONTPELLIER
Mediateca
34 - Hérault
Année : 2012
Maître d'ouvrage : CONSEIL DÉPARTEMENTAL
Installateur : MULTITEC (dep. 34)
Architecte : HADID ZAHA - LONDRES
Productos instalados:
CUISINE CENTRALE - HQE - VENISSIEUX
Restaurantes comunitarios / RIE
69 - Ródano
Année : 2019
Maître d'ouvrage : VILLE DE VENISSIEUX
BET Fluides : BERIM 69
Installateur : EFFAGE ES CLEVIA CENTRE EST (dep. 69)
Architecte : AAMCO ARCHITECTURE SA
Productos instalados:
ECOLE ROCKEFELLER
Educación especializada
69 - Ródano
Année : 2018
Maître d'ouvrage : SERL LYON (69)
BET Fluides : AIA (69)
Installateur : MOOS SA (dep. 69)
Architecte : VURPAS ARCHITECTES LYON (69)
Productos instalados:
EHPAD - LA QUEUE EN BRIE
Residencias para ancianos
94 - Val-de-Marne
Année : 2018
Maître d'ouvrage : SODERIF
BET Fluides : CET INGENIERIE (92)
Installateur : SANICLIMA (dep. 93)
Architecte : ARCHI5PROD
Productos instalados:
EHPAD PIERRE MEUNIER - LA FOUILLOUSE
Residencias para ancianos
42 - Loira
Année : 2014
Maître d'ouvrage : MAISON DE RETRAITE PIERRE MEUNIER
BET Fluides : ADRET
Installateur : ENERGECO (dep. 42)
Architecte : GROUPE 6
Productos instalados:
GRAND STADE - LILLE
Estadios
59 - Norte
Année : 2012
Maître d'ouvrage : COMMUNAUTÉ URBAINE DE LILLE MÉTROPOLE
Installateur : EIFFAGE THERMIE (dep. 59)
Architecte : VALODE ET PISTRE
Productos instalados:
GROUPE SCOLAIRE - WAVRIN
Escuelas primarias
59 - Norte
Année : 2019
Maître d'ouvrage : VILLE DE WAVRIN
BET Fluides : HDM INGÉNIERIE (VILLENEUVE D'ASCQ)
Installateur : MISSENARD QUINT COQUELLES (dep. 62)
Productos instalados:
HOPITAL CARDIO VASCULAIRE PULMONAIRE - LILLE
Hospitales
59 - Norte
Année : 2015
Maître d'ouvrage : CHRU
BET Fluides : EGIS
Installateur : ENGIE AXIMA / EIFFAGE THERMIE (dep. 59)
Architecte : VALODE ET PISTRE
Productos instalados:
L'ATLANTIDE - NANTES
Catering comercial independiente
44 - Loira Atlántico
Année : 2015
Maître d'ouvrage : M. GUEHO
BET Fluides : AIA SERA
Installateur : SPIE OUEST CENTRE (dep. 44)
Productos instalados:
RESTAURANT PERRUCHE - PRINTEMPS HAUSSMANN
Catering comercial independiente
75 - París
Année : 2018
Maître d'ouvrage : SAS PRINTEMPS
Installateur : DELAHAYE SARL (dep. 75)
Architecte : HUGO TORO ET MAXIME LIAUTARD
Productos instalados:
VILL UP - LA VILLETTE - PARIS
Centros comerciales
75 - París
Année : 2016
Maître d'ouvrage : SCI LA VILLETTE / APSYS
BET Fluides : BEG INGENIERIE
Installateur : SPIE 93 (dep. 93)
Architecte : ALFA FAREL
Productos instalados:
↑
X
