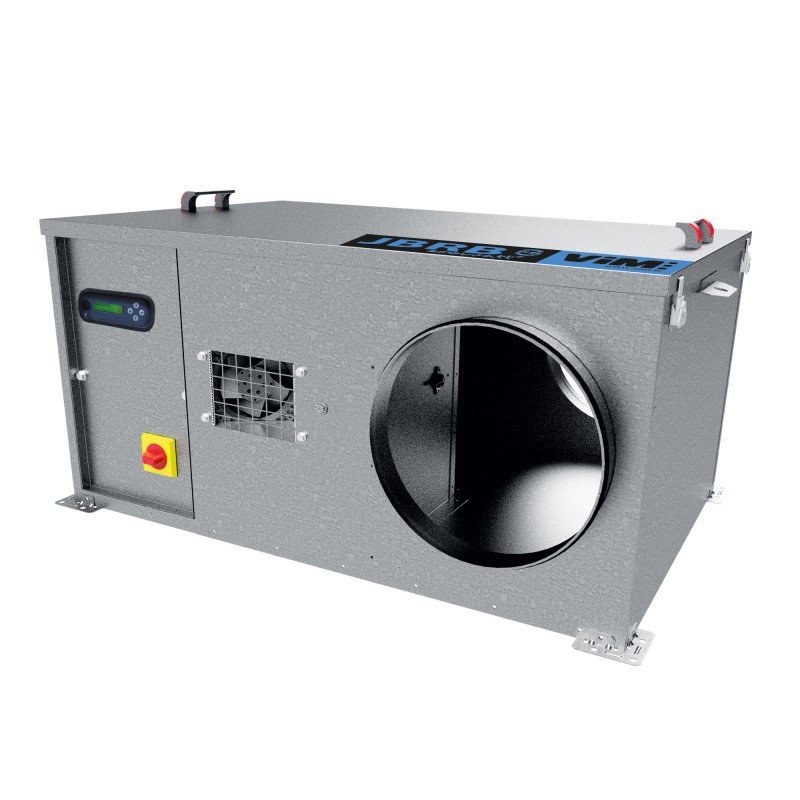

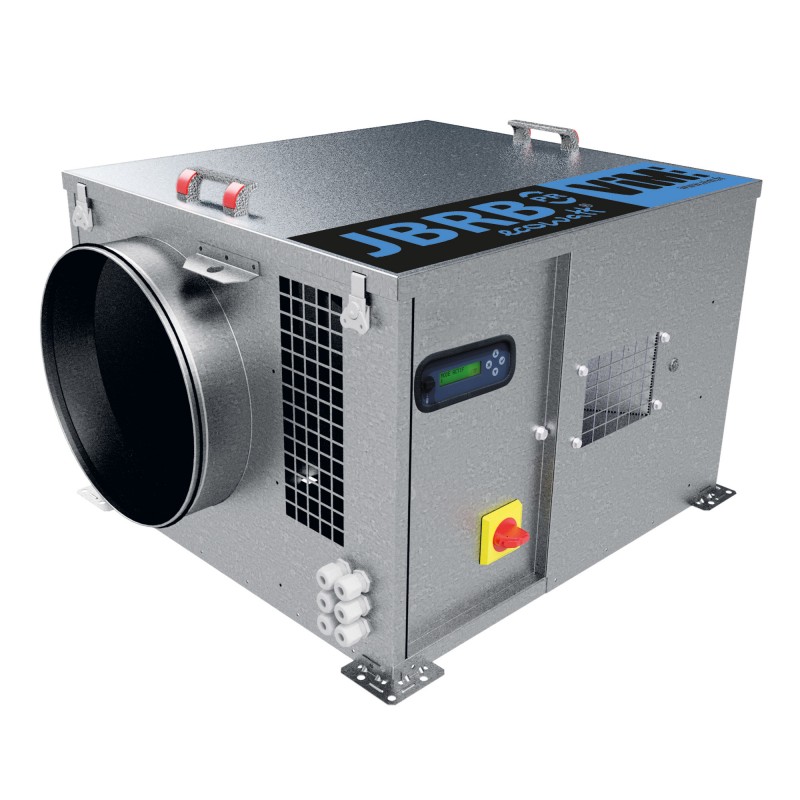

JBRB ECOWATT® PR - JBRB ECOWATT® PR SIGFOX

Cajas de extracción C4 reguladas

Accionamiento directo - Reacción - ECM < 9200 m3/h

JBRB ECOWATT® PR HL SIGFOX 22 Ver más grande

JBRB ECOWATT® PR - JBRB ECOWATT® PR SIGFOX

Cajas de extracción C4 reguladas


Accionamiento directo - Reacción - ECM < 9200 m3/h

PIC-ERP-conforme-01.jpg Cumple con ErP - Cumple con Erp
UVNR - Motor EC variable
PIC-Isolation-acoustique-01.jpg PIC-ATEC-HYGRO-CSTB-01.jpg Moteur ECM PIC-Isolation-acoustique-01.jpg
Maintenance facilitée GTC Modbus Sigfox OPTAIR RT Conso

  • Motor ECM de bajo consumo fuera del flujo de aire
  • Rueda de reacción de alto rendimiento
  • Operación COP, CAV, VAV
  • Comunicación Modbus, SIGFOX
  • Cumplimiento Asesoramiento técnico Hygro
  • Varias configuraciones de instalación
  • Facil mantenimiento
  • Monofásico o trifásico
Solicitud

Extracción de aire.
Instalación interior o exterior.
400 ° C 1 / 2h categoría C4 homologado.
CMV en vivienda colectiva y local terciario.
Toma de aire en locales terciarios.
Extracción en cocinas profesionales.

Edificios residenciales colectivos

Edificios residenciales colectivos
Edificios terciarios

Edificios terciarios
Edificios para catering

Edificios para catering
CAO / BIM

CAO / BIM


  • Descripción

  • Dimensiones

  • Documentación

  • Precio Público

  • Software

  • Referencias

Caudales de 100 a 9200 m3/ h.
10 tamaños: 04/06/10/22/30/38/48/70/82/92.
JBRB ECOWATT® PR: Comunicador Modbus.
JBRB ECOWATT® PR SIGFOX: Comunicador Sigfox.
Configuraciones disponibles:
  • L: en línea.
  • M: modular, suministrado con tapón para 1 o 2 aspiraciones de 90 °.

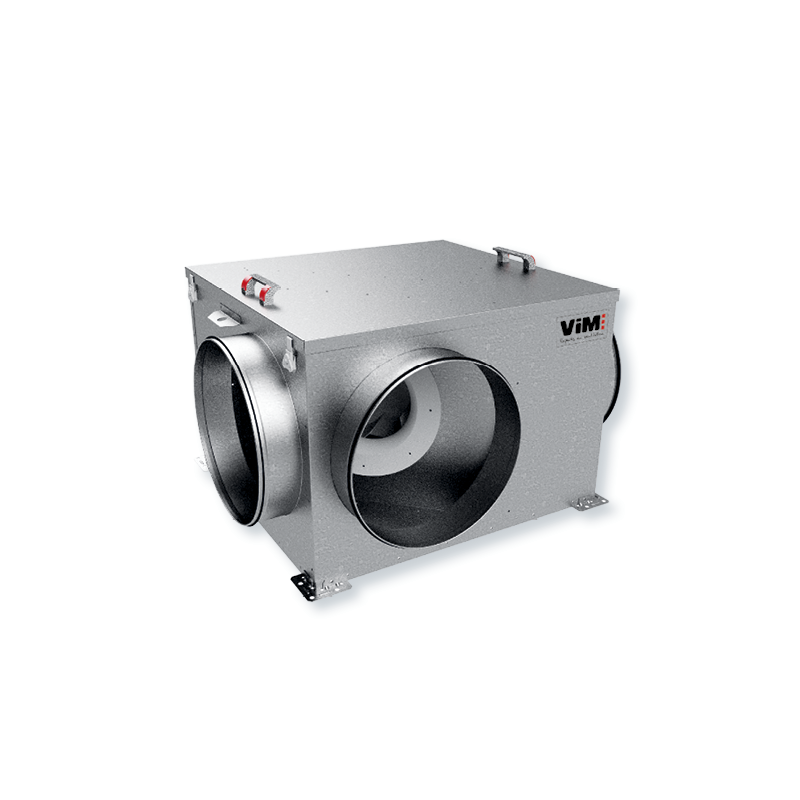

  • D: doble succión a 180 °.
Versión de descarga horizontal o vertical.
Versión aislada: aislamiento acústico mediante lana de vidrio de 25 mm (clasificación al fuego A2-s1, d0 (M0)) en paneles de doble piel.


OPCIONES - PROTECCIÓN CONTRA LA CORROSIÓN

Construcción
  • Caja de chapa de acero galvanizado Z275 provista de 4 escuadras de fijación (tamaño 04 a 38) o 2 omega transerva (tamaños 48 a 92).
  • Levantando por 2 patas de acero o pasando por los omegas.
  • Boquilla de conexión con juntas de estanqueidad clase D. Versión de descarga vertical suministrada sin boquilla de conexión (boquilla plana con junta PAPV para montar opcionalmente con tornillos autoperforantes).
  • Acoplamiento directo.
  • INTZ: interruptor de proximidad con candado montado / cableado.
  • Turbina de reacción de acero galvanizado de alto rendimiento.
  • Tapa equipada con 2 o 4 asas, extraíble sin herramientas para garantizar un fácil acceso al interior de la caja para su limpieza.
  • Versión de descarga horizontal o vertical.
  • Versión IS: Aislamiento acústico mediante lana de vidrio M0 de 25 mm en paneles de doble piel.
  • Opción de tratamiento de resistencia a la corrosión: consúltenos.
Motorización
  • Motor de corriente continua (ECM) sin flujo de aire:
    • 04 a 22: IP44 clase B monofásico 230V, 50Hz.
    • 30, 38, 48, 70, 82: IP54, clase F, monofásico 230V, 50Hz.
    • 30, 38, 48, 70, 92: IP 54, clase F, trifásico 400V, 50Hz.
  • Protección térmica gestionada por electrónica y homologada para funcionamiento C4.
Regulación - RMEC
  • Funcionamiento en COP (presión constante), VAV (caudal variable) o CAV (caudal constante).
  • Caja de control, IP55, instalada y cableada de fábrica.
  • Pantalla LCD retroiluminada, con teclas de función en la parte frontal, control remoto opcional.
  • Visualización clara de la medición (presión, caudal) y el punto de ajuste.
  • Señalización de avería de ventilación integrada: contacto seco disponible en el bornero RMEC (poder de corte a 230Vac: 3A resistivo).
Comunicación
JBRB ECOWATT® PR
  • Comunicación ModBus RTU de serie.

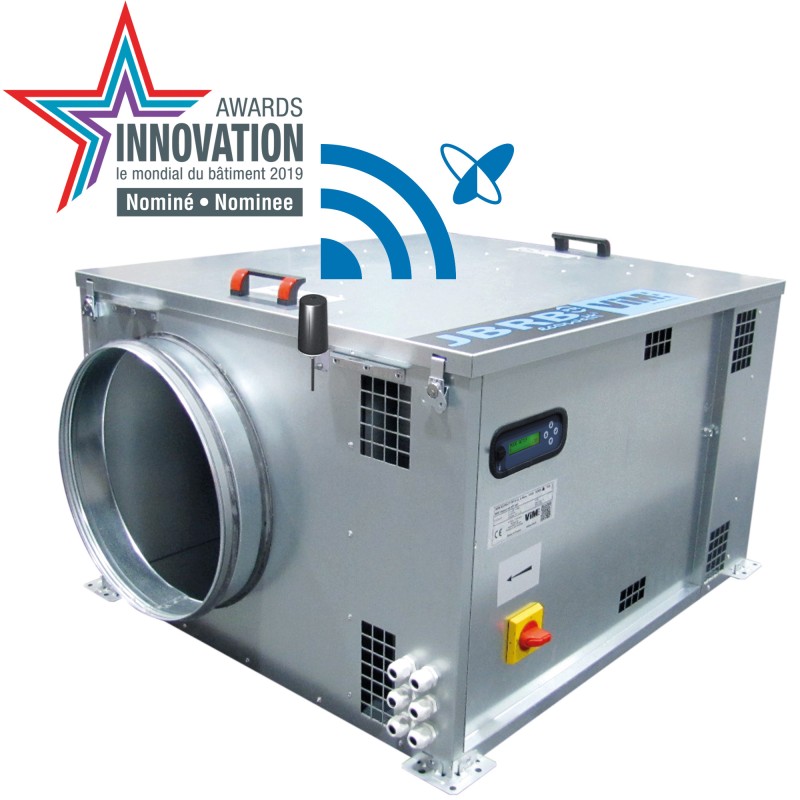

JBRB ECOWATT® PR SIGFOX: ver productos conectados a IoT
  • Red SIGFOX, red inalámbrica celular de muy baja velocidad y muy largo alcance con cobertura nacional.
  • Permite la supervisión de la instalación VMC colectiva o terciaria.
  • Tecnología alternativa económica a las soluciones cableadas / 3G para vigilancia o lectura remota.
  • Tarjeta adicional integrada en el RMEC para cargar datos en la red de radio SIGFOX:
    • presión media, mínima y máxima de la instalación,
    • caudal medio, mínimo y máximo de la instalación,
    • señal enviada en caso de corte de energía,
    • señal enviada en caso de retorno de energía,
    • alarma de umbral de presión y caudal mínimo.

Selección de ventilador C4 - 400 ° C 1 / 2H
JBRB ECOWATT® PR - PR SIGFOX 04 / 06 / 10 / 22 / 30 / 38 - L / M
Descarga horizontal


--- Sólo disponible en la versión modular "M"

Modelo

A**

A

B

B'

C* y **

C***

D1

E

F

G

H

I

J

Peso (kg)

JBRB ECOWATT® PR - PR SIGFOX 04

627

648

523

533

320

321

160

568

502

157

175

157

161

22

JBRB ECOWATT® PR - PR SIGFOX 06

627

648

523

533

320

321

200

568

502

157

175

157

161

22

JBRB ECOWATT® PR - PR SIGFOX 10

627

648

566

583

421

440

250

569

544

207

185

207

186

26

JBRB ECOWATT® PR - PR SIGFOX 22

767

789

683

701

511

530

355

709

661

252

237

252

239

45

JBRB ECOWATT® PR - PR SIGFOX 30

1019

1019

820

873

568

585

400

892

797

267

271

267

271

64

JBRB ECOWATT® PR - PR SIGFOX 38

1153

1153

938

971

631

656

500

1036

907

306

331

306

331

78

* Versión IS: +27 mm ** Sólo versión JBRB ECOWATT PR ***JBRB ECOWATT PR SIGFOX, versión IS: +10 mm

JBRB ECOWATT® PR - PR SIGFOX 48 / 70 / 82 / 92 - L / M
Descarga horizontal



--- Sólo disponible en la versión modular "M"

Modelo

A

B

B'

C* y **

C***

D1

E

F

G

H

I

J

Peso (kg)

JBRB ECOWATT® PR - PR SIGFOX 48

1165

985

1065

800

819

560

700

918

433

330

433

330

107

JBRB ECOWATT® PR - PR SIGFOX 70

1280

1030

1100

880

900

630

815

970

473

365

473

365

121

JBRB ECOWATT® PR - PR SIGFOX 82

1404

1100

1175

970

988

710

846

1032

518

405

518

405

170

JBRB ECOWATT® PR - PR SIGFOX 92

1404

1100

1175

970

988

710

846

1032

518

405

518

405

170

* Versión IS: +27 mm ** Sólo versión JBRB ECOWATT PR ***JBRB ECOWATT PR SIGFOX, versión IS: +10 mm

JBRB ECOWATT® PR - PR SIGFOX 04 / 06 / 10 / 22 / 30 / 38 - L / M
Descarga vertical



--- Sólo disponible en la versión modular "M"

Modelo

A**

A

B

B'

C* y **

C***

D1

E

F

G

H

I

J

Peso (kg)

JBRB ECOWATT® PR - PR SIGFOX 04

609

648

523

533

320

321

160

568

502

157

175

130

165

22

JBRB ECOWATT® PR - PR SIGFOX 06

609

648

523

533

320

321

200

568

502

157

175

130

165

22

JBRB ECOWATT® PR - PR SIGFOX 10

616

648

566

583

421

440

250

569

544

207

185

166

198

26

JBRB ECOWATT® PR - PR SIGFOX 22

756

789

683

701

511

530

355

709

661

252

237

236

271

45

JBRB ECOWATT® PR - PR SIGFOX 30

973

1019

820

873

565

585

400

892

797

267

271

248

286

64

JBRB ECOWATT® PR - PR SIGFOX 38

1106

1153

938

971

637

656

500

1036

907

306

331

315

350

78

* Versión IS: +27 mm ** Sólo versión JBRB ECOWATT PR ***JBRB ECOWATT PR SIGFOX, versión IS: +10 mm


JBRB ECOWATT® PR - PR SIGFOX 48 / 70 / 82 / 92 - L / M
Descarga vertical



--- Sólo disponible en la versión modular "M"

Modelo

A**

A

B

B'

C* y **

C***

D1

E

F

G

H

I

J

Peso (kg)

JBRB ECOWATT® PR - PR SIGFOX 48

1119

1165

985

1065

800

819

560

700

918

433

330

320

340

107

JBRB ECOWATT® PR - PR SIGFOX 70

1234

1280

1030

1100

880

900

630

815

970

473

365

370

375

121

JBRB ECOWATT® PR - PR SIGFOX 82

1358

1404

1100

1175

970

988

710

846

1032

518

405

482

415

170

JBRB ECOWATT® PR - PR SIGFOX 92

1358

1404

1100

1175

970

988

710

846

1032

518

405

482

415

170

* Versión IS: +27 mm ** Sólo versión JBRB ECOWATT PR ***JBRB ECOWATT PR SIGFOX, versión IS: +10 mm

JBRB ECOWATT® PR - PR SIGFOX 10 / 22 / 30 / 38 - D
Descarga horizontal



Modelo

A**

A

B

C* y **

C***

D1

D2

E

F

G

H

I

J

Peso (kg)

JBRB ECOWATT® PR - PR SIGFOX 10

815

837

603

421

440

250

200

777

544

194

161

207

186

28

JBRB ECOWATT® PR - PR SIGFOX 22

1048

1070

720

511

530

355

315

998

661

239

219

252

239

45

JBRB ECOWATT® PR - PR SIGFOX 30

1324

1324

930

566

585

400

355

1238

797

267

247

267

271

67

JBRB ECOWATT® PR - PR SIGFOX 38

1468

1468

1024

631

656

500

400

1396

908

306

281

306

331

83

* Versión IS: +27 mm ** Sólo versión JBRB ECOWATT PR ***JBRB ECOWATT PR SIGFOX, versión IS: +10 mm

JBRB ECOWATT® PR - PR SIGFOX 48 / 70 / 82 / 92 - D
Descarga horizontal

Modelo

A

B

C* y **

C***

D1

D2

E

F

G

H

I

J

Peso (kg)

JBRB ECOWATT® PR - PR SIGFOX 48

1490

1105

800

819

560

450

990

918

433

270

433

330

135

JBRB ECOWATT® PR - PR SIGFOX 70

1691

1183

880

900

630

500

986

978

473

301

473

365

150

JBRB ECOWATT® PR - PR SIGFOX 82

1813

1237

970

988

710

560

1016

1032

518

340

518

405

200

JBRB ECOWATT® PR - PR SIGFOX 92

1813

1237

970

988

710

560

1016

1032

518

340

518

405

200

* Versión IS: +27 mm ** Sólo versión JBRB ECOWATT PR ***JBRB ECOWATT PR SIGFOX, versión IS: +10 mm

JBRB ECOWATT® PR - PR SIGFOX 10 / 22 / 30 / 38 - D
Descarga vertical



Modelo

A**

A

B

C* y **

C***

D1

D2

E

F

G

H

I

J

Peso (kg)

JBRB ECOWATT® PR - PR SIGFOX 10

804

837

603

421

440

250

200

777

544

194

161

166

198

28

JBRB ECOWATT® PR - PR SIGFOX 22

1037

1070

720

511

530

355

315

998

661

239

219

236

271

45

JBRB ECOWATT® PR - PR SIGFOX 30

1276

1308

930

566

585

400

355

1238

797

267

247

248

286

67

JBRB ECOWATT® PR - PR SIGFOX 38

1426

1468

1025

637

656

500

400

1396

909

306

281

315

350

83

* Versión IS: +27 mm ** Sólo versión JBRB ECOWATT PR ***JBRB ECOWATT PR SIGFOX, versión IS: +10 mm

JBRB ECOWATT® PR - PR SIGFOX 48 / 70 / 82 / 92 - D
Descarga vertical


Modelo

A**

A

B

C* y **

C***

D1

D2

E

F

G

H

I

J

Peso (kg)

JBRB ECOWATT® PR - PR SIGFOX 48

1444

1490

1105

800

819

560

450

990

918

433

270

320

340

135

JBRB ECOWATT® PR - PR SIGFOX 70

1691

1737

1183

880

900

630

500

986

978

473

301

370

375

150

JBRB ECOWATT® PR - PR SIGFOX 82

1767

1813

1237

970

988

710

560

1016

1032

518

340

482

415

200

JBRB ECOWATT® PR - PR SIGFOX 92

1767

1813

1237

970

988

710

560

1016

1032

518

340

482

415

200

* Versión IS: +27 mm ** Sólo versión JBRB ECOWATT PR ***JBRB ECOWATT PR SIGFOX, versión IS: +10 mm

Cerca Abierto Especificaciones detalladas

Páginas de catálogo de texto (CT)

CT-JBRB-ECOWATT-PR-JBRB-ECOWATT-PR-SIGFOX.pdf Agregar a su carrito CT-Janv23-JBRB-ECOWATT-PR-JBRB-ECOWATT-PR-SIGFOX

Páginas de catálogo de texto (CT) Otros idiomas

CT-JBRB-ECOWATT-PR-JBRB-ECOWATT-PR-SIGFOX-AN.pdf Agregar a su carrito CT-JBRB-ECOWATT-PR-JBRB-ECOWATT-PR-SIGFOX-AN-211018 (English version)

Páginas del catálogo - Otro

Selection-Ventilateurs-C4-standards.pdf Agregar a su carrito Selección - Ventiladores C4 - 23 de enero

Cerca Abierto Precio de tarifa pública

Páginas de catálogo de precios (CP)

CP-JBRB-ECOWATT-PR-JBRB-ECOWATT-PR-SIGFOX.pdf Agregar a su carrito CP-Fev24-JBRB-ECOWATT-PR-JBRB-ECOWATT-PR-SIGFOX

Cerca Abierto Instrucciones de instalación

Instrucciones de instalación (NT)

NT00000633-JBRB-ECOWATT-PR-FR.pdf Agregar a su carrito NT00000633-JBRB-ECOWATT-PR-FR-211013

Instrucciones de instalación (NT) Otros

NT00000841-JBRB-ECOWATT-PR-HUBA-FR.pdf Agregar a su carrito NT00000841-JBRB-ECOWATT-PR-HUBA-FR-230203
NT00000634-JBRB-ECOWATT-PR-SIGFOX.pdf Agregar a su carrito NT00000634-JBRB-ECOWATT-PR SIGFOX-211013
NT00000715-JBRB-PR-PM-KIT-MONTAGE-VENTIDRIVE-FR.pdf Agregar a su carrito NT00000715-JBRB-PR-PM-KIT-MONTAGE-VENTIDRIVE-FR-221116
NT00000766-JBRB-ECOWATT-PR-VFIK-FR.pdf Agregar a su carrito NT00000766-JBRB-ECOWATT-PR-VFIK-FR-211118
NT00000768-JBRB-ECOWATT-PR-SIGFOX-VFIK-FR.pdf Agregar a su carrito NT00000768-JBRB-ECOWATT-PR-SIGFOX-VFIK-FR-211118

Instrucciones de instalación (NT) Otros idiomas

NT00000705-JBRB-ECOWATT-PR-AN.pdf Agregar a su carrito NT00000705-JBRB-ECOWATT-PR-AN-211013 (English version)
NT00000843-JBRB-ECOWATT-PR-HUBA-AN.pdf Agregar a su carrito NT00000843-JBRB-ECOWATT-PR-HUBA-AN-230203 (English version)
NT00000716-JBRB-PR-PM-KIT-MONTAGE-VENTIDRIVE-AN.pdf Agregar a su carrito NT00000716-JBRB-PR-PM-KIT-MONTAGE-VENTIDRIVE-AN-221116 (English version)

Instrucciones de instalación (NT) - Versión antigua

NT-509072-JBRB-ECOWATT-PR.pdf Agregar a su carrito NT-509072-JBRB-ECOWATT-PR-190716
NT00000603-JBRB-ECOWATT-PR-AN.pdf Agregar a su carrito NT00000603-JBRB-ECOWATT-PR-AN-191202 (English version)
NT00000500-JBRB-ECOWATT-PR-SIGFOX.pdf Agregar a su carrito NT00000500-JBRB-ECOWATT-PR-SIGFOX-190716

Cerca Abierto Certificados de extracción de humo / fuego

Informe de clasificación de incendios (PVFEU)

PVFEU-DO-22-3595-AR1-AMDT1-MSCZ-MSDZ-MSCE-MSDE-F270215.pdf Agregar a su carrito PVFEU-DO-22-3595-AR1-AMDT1-MSCZ-MSDZ-MSCE-MSDE-F270215 Medios bloqueados
PVFEU-EFR-16-002341-Révision-4-JBRB-ECOWATT-JBRB-ECOWATT-PR-JBRB-ECOWATT-PM-F270131.pdf Agregar a su carrito PVFEU-EFR-16-002341-Révision 1-JBRB ECOWATT-JBRB ECOWATT PR-F211117 Medios bloqueados

Cerca Abierto Certificados de desempeño / medioambiente

Ficha normativa ErP (FERP)

pdf Agregar a su carrito Fiche ErP JBRB-ECOWATT-PR-180105

Aviso técnico (ATEC)

pdf Agregar a su carrito ATEC-14.5-17-2277-V2-HYGRO-F241231 Medios bloqueados

Declaración de prestaciones (DOP)

pdf Agregar a su carrito DOP-ISOLANTS-25mm-CLIMLINER-ROLL-V2-230221 Medios bloqueados

Perfil medioambiental del producto (PEP)

pdf Agregar a su carrito PEP-JBRB-ECOWATT-VIMP-00018-V01.01-FR-290228 Medios bloqueados
xlsx Agregar a su carrito PEP-JBRB-ECOWATT-Tableur-Impacts-Environnementaux-240111 Medios bloqueados

Cerca Abierto Certificados eléctricos / ATEX

Declaraciones eléctricas CE (DCCE)

pdf Agregar a su carrito DCCE-JBRB-ECOWATT-PR-160922 Medios bloqueados

Cerca Abierto Asistencia con recetas

Texto de especificación (TP)

docx Agregar a su carrito TP-JBRB-ECOWATT-PR-210927 Medios bloqueados
docx Agregar a su carrito TP-JBRB-ECOWATT PR Sigfox-210927 Medios bloqueados

Cerca Abierto Documentos comerciales

Folleto comercial (FCOM)

pdf Agregar a su carrito FCOM-JBRB-ECOWATT-PR-PR-SIGFOX-190510
pdf Agregar a su carrito FCOM-Solutions-Habitat-Collectif-Neuf-Rénovation-240321
Consola OPTAIR RT
Descarga OPTAIR Conso Medios bloqueados
Software de selección para unidades de ventilación colectiva - Cálculo del consumo eléctrico
Para cualquier problema operativo, envíe su solicitud por correo electrónico a optair@vim.fr
  • Cálculo automático de caudales mínimo / máximo DTU 68.3 y RT2012
  • Selección de ventiladores adecuados
  • Ficha técnica detallada con consumo de ventilador determinado según su punto de funcionamiento, según normativa Th-BCE
  • Actualización automática de la aplicación (requiere conexión a Internet)

Marzo de 2021: nueva versión (actualización automática)

  • En cálculo rápido terciario, posibilidad de seleccionar torretas / KUBAIR

  • Modificación de gamas: HUCF ECO PR, TEDV / TEDH ECOWATT C4, JRBR ECOWATT / JRBR ECOWATT PR / JRBR ECOWATT PM (tallas 30 y 38), JRBR ECOWATT Sigfox / JRBR ECOWATT PR Sigfox / JRBR ECOWATT PM Sigfox (tallas 30 y 38) , KUBAIR ECOWATT (Mono)

  • Adición de las gamas JBRE ECOWATT, JBRE ECOWATT PR

Descargar manual de usuario
OPTAIR VMC
Descarga OPTAIR VMC 2018 Medios bloqueados
Software de cotización y dimensionamiento de instalación de VMC
Para cualquier problema operativo, envíe su solicitud por correo electrónico a optair@vim.fr
  • Dimensionamiento de la red y selección del ventilador adecuado.
  • Funciona para cualquier instalación autoajustable, higroajustable y de gas.
  • Cálculos de acuerdo con las normas vigentes.
  • Proporciona una lista detallada y presupuestada del material seleccionado.
  • Permite la elaboración de cotizaciones a partir de la base de datos de productos VIM
  • Posible aplicación en CMV de flujo único TERCIARIO.

Agosto de 2020: nueva versión (actualización automática)

  • Adición de TED F400 ECOWATT COP y KUBAIR F400 ECOWATT COP (en proyecto VMC colectivo rápido y en proyecto completo)
  • Adición de K STD y K STD IP 16
  • Eliminación de K STD y K STD IP 19
Descargar manual de usuario


Vous pouvez accéder à la version ordinateur via les paramètres de votre navigateur.
↑
X
