SLS

Difusores lineales

Hendiduras ajustables

SLS Ver más grande

SLS

Difusores lineales


Hendiduras ajustables

  • Adaptado a caudal variable
  • Gran capacidad de difusión
  • Montaje en techo o pared
  • Difusión horizontal o vertical
  • Aluminio anodizado o aluminio pintado con acabado RAL 9010-9016-9003
  • Modelos sobre placas para losas 5/8 estándar o de línea fina
Solicitud

Calefacción / aire acondicionado / ventilación.
Difusión horizontal o vertical.
Flujo de aire ajustable hasta 180 °.
Montaje en techo o pared.

Edificios terciarios

Edificios terciarios

  • Descripción

  • Dimensiones

  • Documentación

  • Precio Público

  • Software

  • Referencias

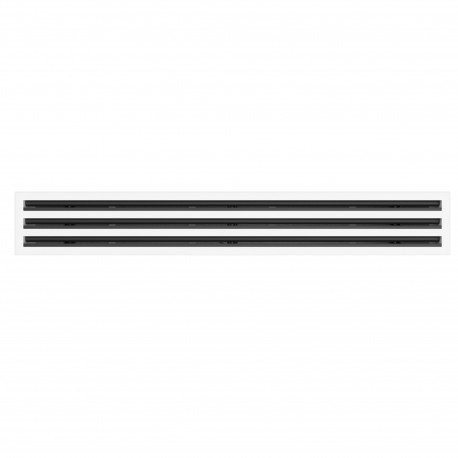

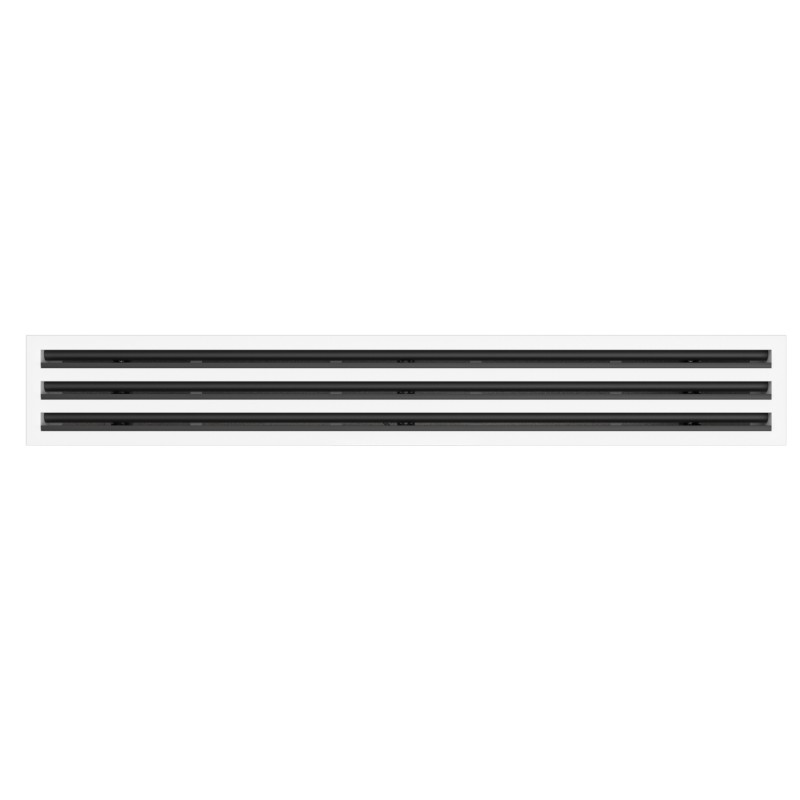

Difusores de impulsión o extracción con deflectores de 1 a 6 ranuras.
Acabados:

  • Difusor anodizado natural satinado 11μm - deflector negro mate RAL 9005.
  • Difusor blanco RAL 9010 - Deflector RAL 9010.
  • Difusor blanco RAL 9016 - deflector mate RAL 9016.
  • Difusor blanco mate RAL 9003 - deflector mate RAL 9003.
Otros RAL: consúltenos.

Disponible sin deflector para uso de extracción.

Difusor estándar: SLS

  • Difusor de una sola pieza, longitud mínima 300 mm, máxima 2000 mm.
  • Marco de 20 mm.
  • Longitud para integración de losa de 600 x 600: 554 mm.
  • Longitud para integración en losa 1200 x 600: 1154 mm.

Difusores para montaje en tira larga:

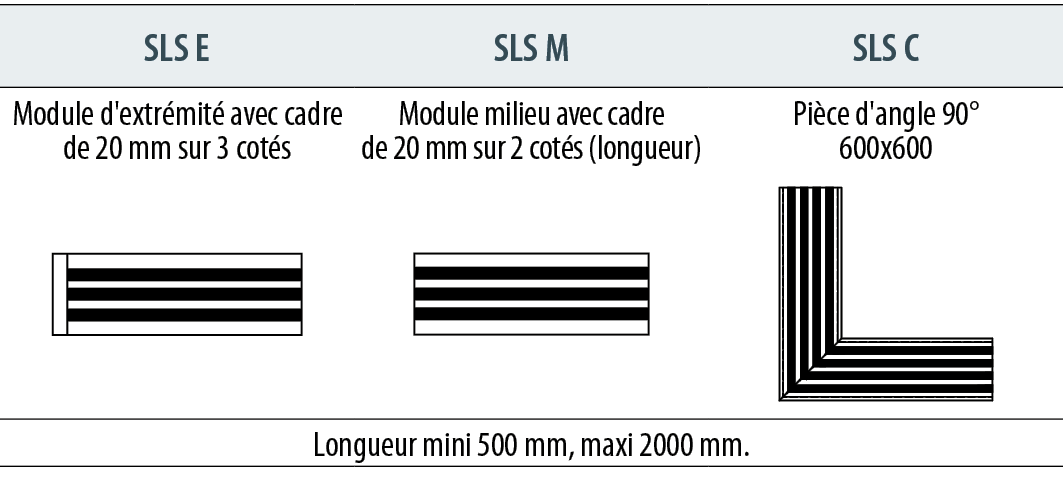

SLS E / SLSM / SLS C


Difusores de placa para falso techo:
SLS P / SLS Z / SLS Q / SLS Y
SLS P SLS-Z

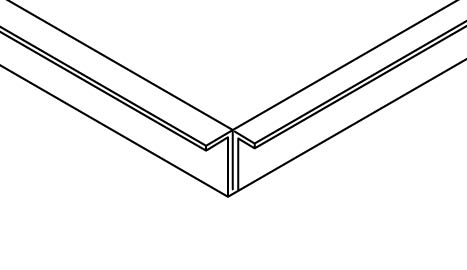

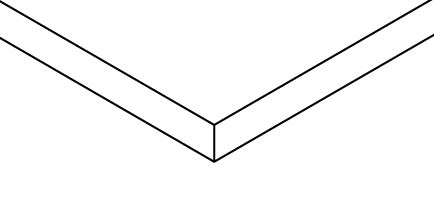

Ancho de placa 300, 594 o 669 mm
4 bordes elevados de 10 mm

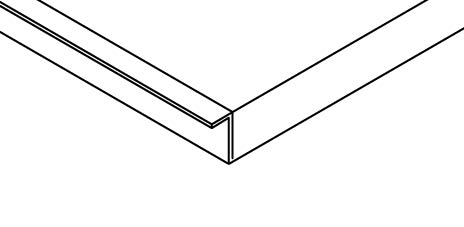

 Ancho de placa 300, 594 o 669 mm
2 bordes de línea fina de 5/8 en el lado corto
2 bordes elevados de 10 mm en el lado largo
SLSQ SLS Y
Ancho de placa cuadrada 594 o 669 mm
4 bordes elevados 10 mm

 Ancho de placa cuadrada 594 o 669 mm
4 bordes de línea fina 5/8


Descripción

Emisoras:
  • SLS

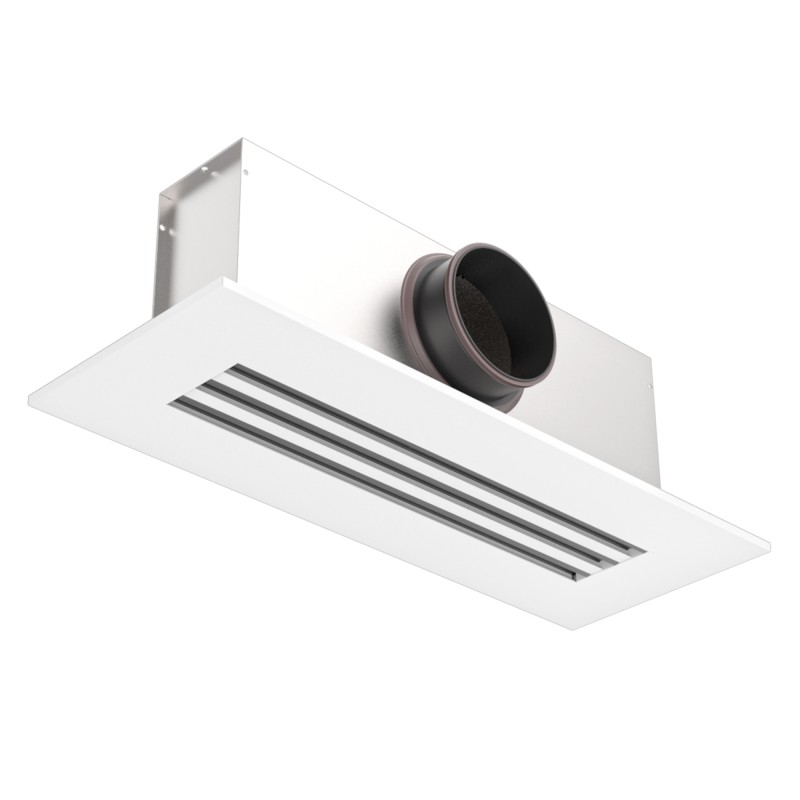

    • Difusores fabricados en aluminio extrusionado.
    • Deflectores de aluminio extrusionado recubiertos de polvo RAL.
    • Ancho de ranura 25 mm.
    • Altura del perfil 33 mm.
    • Fijación mediante tornillos sobre soportes entregados con el plenum.
  • SLS P / SLS Z / SLS Q / SLS Y
    • Difusores de aluminio pintado integrados en una placa de chapa de acero pintado con polvos RAL idéntica al difusor.
Plenos:
  • Fabricado en acero galvanizado Z 275:
  • Plenum desnudo con o sin compuerta perforada.
  • Plenum aislado de espuma de melamina de 6 mm con o sin compuerta.
  • Conexión estanca clase D con junta de doble labio en PP+TPE.
  • MSF
    • Plenum para difusor estándar y sobre placas.
    • Se suministra con soportes de montaje.
  • SPS R/L/M
    • Plenums para montaje en regleta
    • A: Para piezas finales SLS E a la derecha.
    • L: para pieza final SLS E a la izquierda.
    • M: para pieza intermedia SLS M.
SLS
Ejecución estándar
SLS-dim
L = longitud de las ranuras
Reserva = L + 10 x A-16

SLS
SLS-plenum-dim


Punto de referencia

Numero de ranuras

1

2

3

4

5

6

A

sesenta y cinco

108

151

194

237

280

B

49

92

135

178

221

264

VS

46

89

132

175

219

262

D

63

106

149

192

235

278


Ejecución de diadema
SLS E / M

SLS-E-M-dim
SLS C - Pieza de esquina 90 °

SLS-C-angle-dim

Ejecución en placa
SLS P / Z / Q / Y

SLS-P-Z-Q-Y-plaque-dim

L = longitud de las ranuras

SLS-plenum-plaque-dim

LocalizaNumero de ranuras
123456
mi 25 68 111 154 197 240
D 63 106 149 192 235 278

G = 300, 594 o 669 según el tipo de placa

Cerca Abierto Especificaciones detalladas

Páginas de catálogo de texto (CT)

CT-SLS.pdf Agregar a su carrito CT-Mars25-SLS

Cerca Abierto Precio de tarifa pública

Páginas de catálogo de precios (CP)

CP-SLS.pdf Agregar a su carrito CP-Mars25-SLS

Cerca Abierto Asistencia con recetas

Texto de especificación (TP)

doc Agregar a su carrito TP-SLS-240920 Medios bloqueados
Difusión del aire FACT
Medios bloqueados

RADIODIFUSIÓN
Fact.png Selección de rejillas y difusores GRADA
  • Modelado del flujo de aire en una habitación en función de la temperatura de impulsión y la temperatura ambiente en verano o invierno.
  • Permite visualizar el perfil de velocidad del aire en la zona de confort (H
  • Permite determinar el rango, el nivel de ruido y la caída de presión del terminal seleccionado para un caudal determinado.
  • Elaboración de un informe completo sobre los resultados obtenidos.
 Designación GRADA
MSH01
DA340
CC600
DS170/DR170
DC560
WS230/WS230P
WS400
WR230
HD600
EG400PF/EG400-F
CS400
TS600
TE370
TE750
AD130-F/GD130-F
AD100-F/GD100-F
SF130
Año 600 d. C.
BD640
AG300/AG320
JD130/JD120/JD110
JD170/JD160/JD150
SLF
SLS
CB400
 Designación VIM
DABR GD
DATOS
DCDU
Departamento de Bomberos y Servicios de Bomberos de DC
DDTI
DJHC/DJHD
DJHE
DJHR
DLFF B
DPCD/DPCS AB
DPDU
DPFF A PH/PHI
DPSR 2D/2DI
DPSR 4D/4DI
GADD A/GADD F
Gas A/Gas F
Grupo de trabajo del GCDD
GLBF
GLBF AF
GSBF A/GSBF AI
JDLP C/F/G
JDSP C/F/G
SLF
SLS
GCBI
