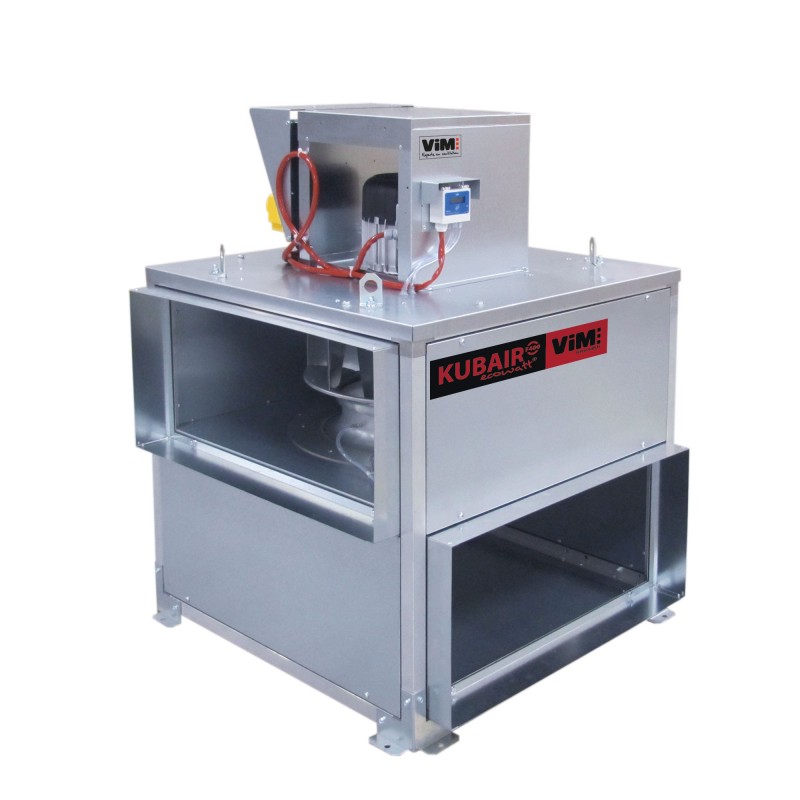

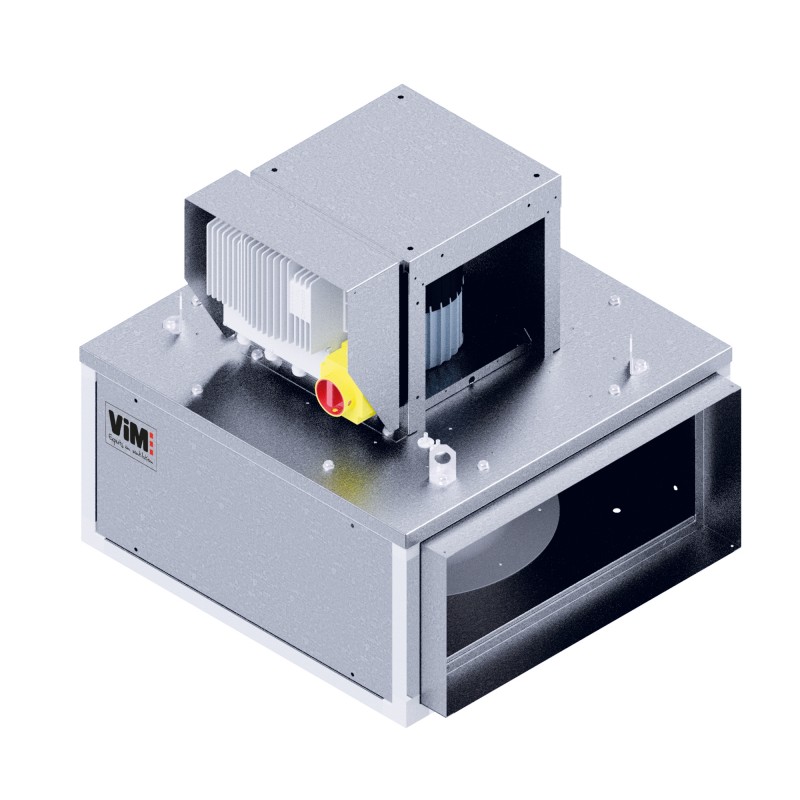

KUBAIR® F400 ECOWATT® CC / MV
Cajas de extracción F400 120
Accionamiento directo - Reacción - ECM < 24000 m3/h
Ver más grande
KUBAIR® F400 ECOWATT® CC / MV
Nuevo producto
 |
Cumple con ErP 2018 - UVNR Motor EC variable |
|||
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
- F400 120 homologado sin caja de relés y 400 ° C 1 / 2h C4
- Motor ECM de bajo consumo
- Regulación integrada VAV, CAV, COP, ASR
- Pantalla de flujo o presión
- Comunicación ModBus
- Conexión multidireccional
- Versión de cocina impermeable
Solicitud
Vivienda Colectiva y Terciaria CMV.
Extracción de humos y gases calientes en caso de incendio.
Extracción de aire viciado de locales terciarios e industriales.
Extracción de contaminantes en cocinas profesionales.
Instalación en todas las posiciones y conexión en todos los lados, excepto con eje del motor vertical y motor en la parte inferior.
Extracción de aire hasta 120 ° C continuamente, motor ECM a -10 ° C + 40 ° C máx.
En el estado actual de la norma, este rango no se puede asociar con una caja de relés certificada por NF.
Comprar online
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
Caudal de 500 a 24.000 m3/h.
6 tamaños: 355 / 400 / 450 / 500 / 630 / 710.
Modelos:
Opciones - Tratamiento anticorrosión
KUBAIR F400 - Repuestos principales
Versiones
Construcción
Motorización
Mando a distancia ETDZ - Accesorio
Comunicación
Visualización de caudal o presión
Operación de extracción de humo
F400 120 Equipo eléctrico instalado y homologado de fábrica:
6 tamaños: 355 / 400 / 450 / 500 / 630 / 710.
Modelos:
- KUBAIR® F400 ECOWATT® CC: unidad completa con plenum de aspiración multidireccional, motor de eje horizontal o vertical.
- KUBAIR® F400 ECOWATT® MV: solo unidad de ventilación, motor de eje horizontal o vertical.
Opciones - Tratamiento anticorrosión
KUBAIR F400 - Repuestos principales
Versiones
- KUBAIR® F400 ECOWATT® Control manual por potenciómetro.
- KUBAIR® F400 ECOWATT® VAV con indicador de caudal.
- KUBAIR® F400 ECOWATT® COP con indicador de presión.
- KUBAIR® F400 ECOWATT® CAV con indicador de caudal.
- KUBAIR® F400 ECOWATT® ASR con indicador de presión para asociación con un sistema CTA VIM , ASR ECOWATT de flujo único®.
Construcción
- Paneles intercambiables de chapa de acero galvanizado.
- Estructura modular en perfiles de aluminio.
- 4 soportes de fijación.
- Conexión mediante 2 bridas KUBZ12 lisas intercambiables incluidas.
- Turbina de reacción de acero galvanizado, montada en acoplamiento directo con el motor.
- Acceso completo para limpieza y mantenimiento sin desacoplar la carcasa.
Motorización
- Motor ECM, clase F, trifásico con controlador remoto IP55:
- Controlador de alimentación monofásica 230V 50/60Hz para tamaños 355 a 450.
- Controlador de alimentación trifásica 400V 50/60Hz para tamaños 500 a 710.
- Protección térmica integrada en el controlador.
Mando a distancia ETDZ - Accesorio
- Control táctil ModBus IP21, cable RJ12 de 3 m.
- Función de encendido/apagado.
- Control de velocidad 0-10V en modo VAV.
- Visualización del punto de consigna y velocidad de rotación.
- Visualización de consumos y averías.
- Estuche a prueba de golpes unido magnéticamente incluido.
- Sellado reforzado con sello resistente a la grasa.
- Purga de drenaje suministrada no instalada.
- Doble piel sin aislamiento.
- Asegura una buena estanqueidad al aire y al agua cuando la carcasa está parada.
- Accesorio para caja de motor de eje horizontal. Consúltenos.
- Asegura una buena estanqueidad al aire y al agua cuando la carcasa está parada.
- Accesorio para caja de motor de eje vertical. Consúltenos.
Comunicación
- ModBus RTU en puerto RS485.
Visualización de caudal o presión
- Visualización VAV del caudal medido en m3/h. Precisión ±2,5%.
- Visualización CAV del caudal medido en m3/h. Precisión ±2,5%.
- Visualización COP de la presión medida en Pa. Precisión ±2,5%.
Operación de extracción de humo
- El KUBAIR® F400 ECOWATT® está homologado para la extracción de gases calientes y humos en caso de incendio. Este modo de funcionamiento es automático y no requiere ninguna configuración: en caso de extracción de gas a una temperatura > 200°C, la caja pasará automáticamente a GV con sus protecciones térmicas internas inhibidas.
- El modo de extracción de humos también se puede activar manualmente con una caja de control tipo BDRA.
- Los modos CAV/VAV/COP ya no se tienen en cuenta.
F400 120 Equipo eléctrico instalado y homologado de fábrica:
- Cable C1-CR1 protegido por una funda exterior flexible (excelente resistencia a los rayos UV).
- INTZ: Interruptor de proximidad bloqueable con candado con 2 contactos auxiliares (1 NA y 1 NC).
- PTHV-A: Transmisor de presión con indicador de caudal o presión. Muestra el flujo en el control VAV.
- VCHV-A: Regulador de presión o caudal para regulación COP y CAV con display.

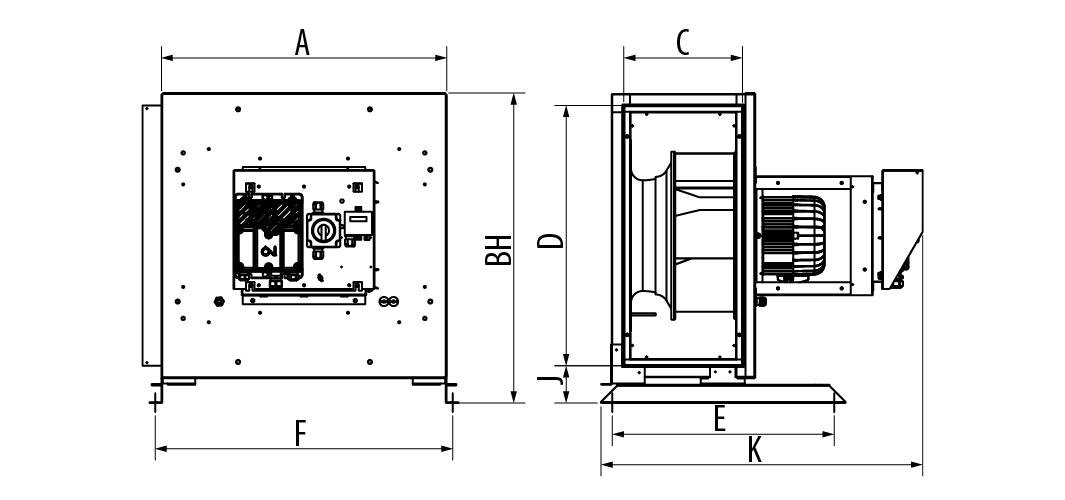

versión MV
Montaje con eje motor horizontal

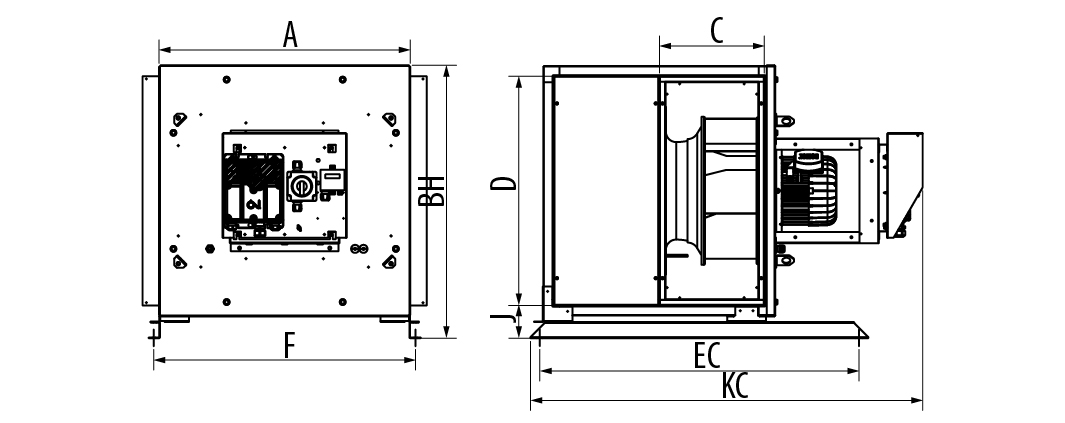

versión CC
Montaje con eje motor horizontal

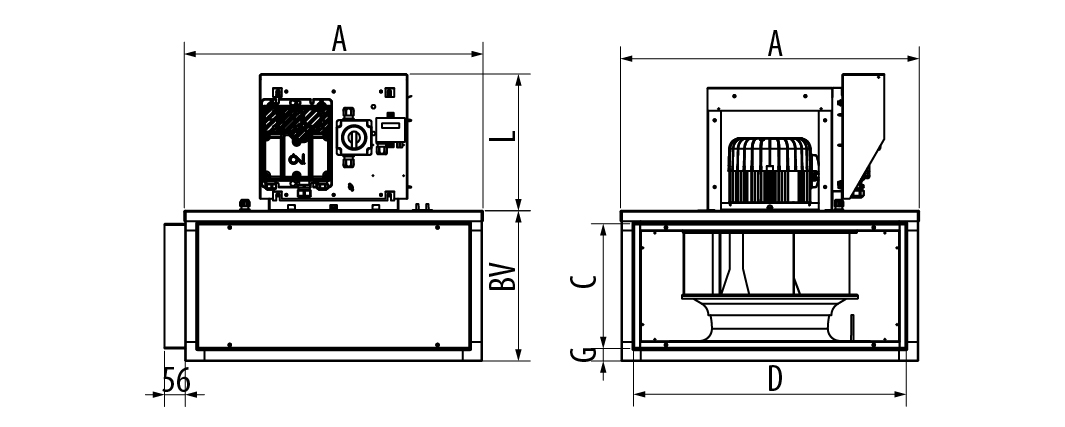

versión MV
Montaje con eje motor vertical

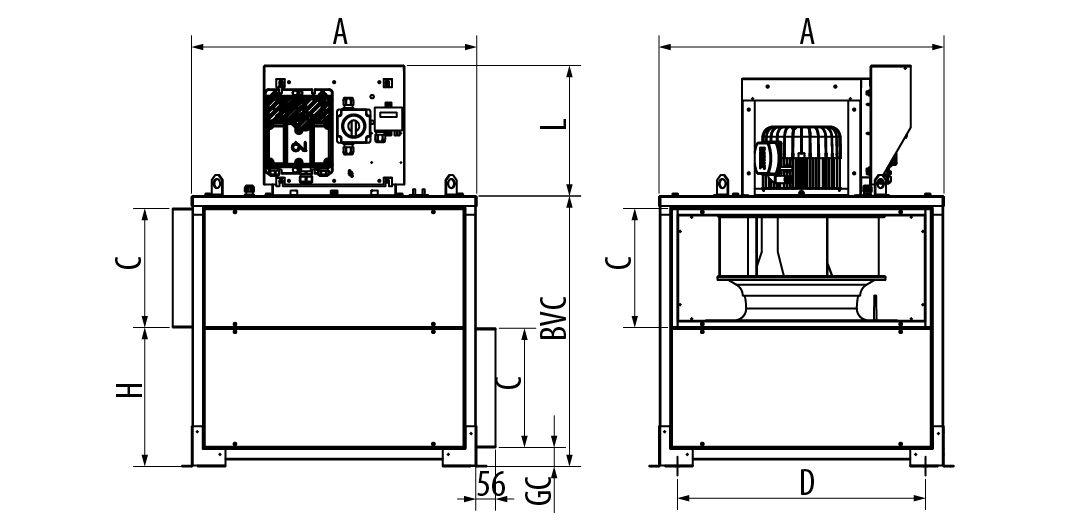

versión CC
Montaje con eje motor vertical
versión CC
Montaje con eje motor horizontal
versión MV
Montaje con eje motor vertical
versión CC
Montaje con eje motor vertical
|
Tamaño |
A |
BH |
BV |
BVC |
C |
D |
E |
EC |
F |
G |
|
355 |
627 |
695 |
327 |
645 |
263 |
559 |
606 |
790 |
660 |
31 |
|
400 |
699 |
767 |
361 |
678 |
297 |
631 |
606 |
864 |
732 |
31 |
|
450 |
779 |
847 |
392 |
738 |
326 |
711 |
606 |
990 |
812 |
31 |
|
500 |
858 |
925 |
424 |
784 |
338 |
768 |
700 |
1039 |
890 |
42 |
|
630 |
1066 |
1133 |
488 |
912 |
403 |
977 |
700 |
1183 |
1098 |
42 |
|
710 |
1194 |
1261 |
551 |
1032 |
462 |
1104 |
906 |
1325 |
1226 |
42 |
|
Tamaño |
GC |
H |
J |
K |
KC |
L |
Peso MV (Kg) |
Peso CC (Kg) |
||
|
Desnudo |
Aislado |
Desnudo |
Aislado |
|||||||
|
355 |
50 |
315 |
102 |
826 |
1103 |
321 |
44.4 |
47.5 |
64,9 |
71.0 |
|
400 |
50 |
349 |
102 |
860 |
1170 |
321 |
55.2 |
59.2 |
78.2 |
86.2 |
|
450 |
50 |
378 |
102 |
892 |
1230 |
321 |
72.5 |
77.5 |
97.4 |
107.5 |
|
500 |
62 |
402 |
112 |
954 |
1294 |
351 |
93.8 |
99.5 |
120.1 |
131.5 |
|
630 |
62 |
466 |
112 |
1018 |
1422 |
351 |
132.1 |
139.1 |
176.3 |
194.1 |
|
710 |
62 |
526 |
112 |
1070 |
1533 |
446 |
158.0 |
167.1 |
278.8 |
302.2 |
