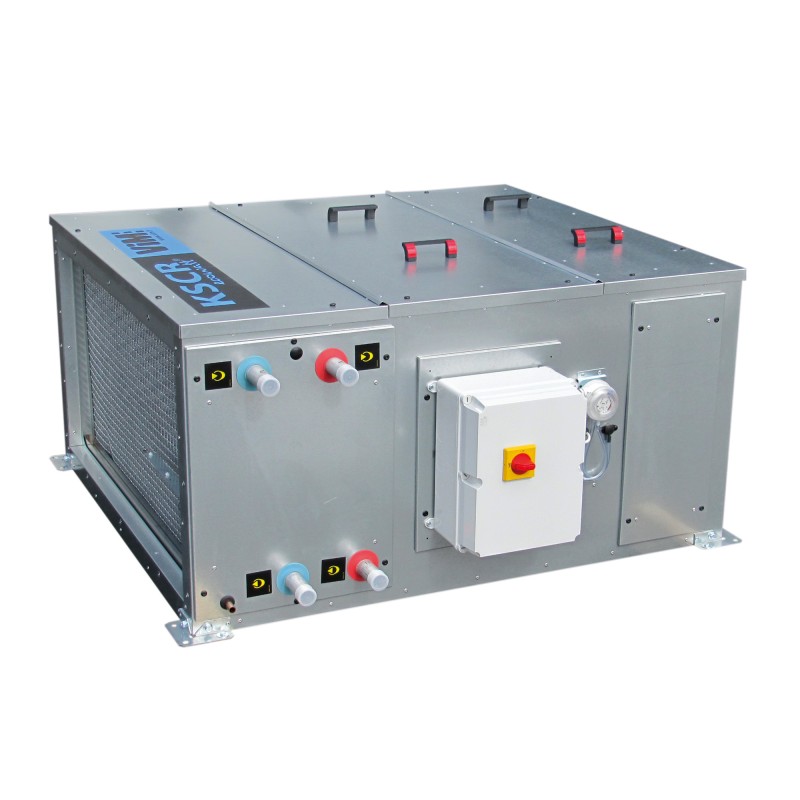

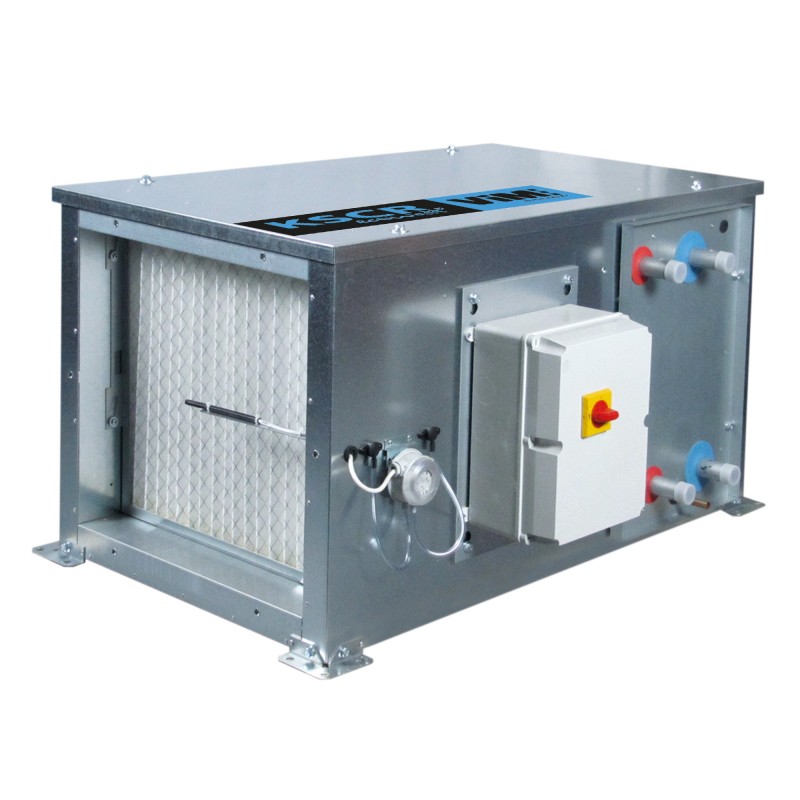

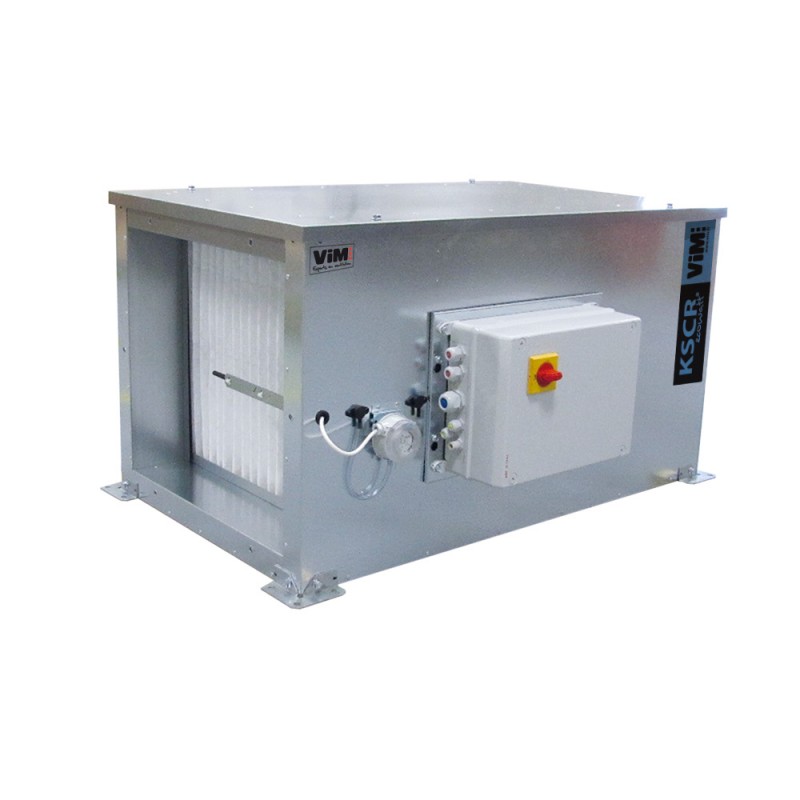

KSCR ECOWATT®
UTA de flujo simple
Compacto - Reacción - ECM < 5500 m3/h
Ver más grande
KSCR ECOWATT®
Nuevo producto
 |
Cumple con ErP 2018 - UVNR - Motor EC variable |
Filtros
|
|||
 |
 |
 |
|||
 |
 |
||||
- Regulación de comunicación Modbus y BACnet
- Baterías integradas en la unidad de tratamiento de aire
- Ventilador de reacción de rueda libre
- Aislamiento de lana de roca de doble piel 50 mm
- Motor ECM de bajo consumo
Aplicaciones :
Introducción de aire fresco, calefacción y aire acondicionado.
Instalación en interior o exterior.
Montaje en suelo o techo, o vertical como se describe.
Temperatura del aire tratado -25 a + 40 ° C.
Comprar online
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
Caudales de 200 a 5.500 m3/ h.
4 tamaños monobloque 08/18/28/38.
1 nuevo tamaño: 52.
5 modelos según los tipos de baterías integradas:
Todos los tamaños con serpentines de agua están disponibles con válvulas de 2 o 3 vías o sin válvulas.
* Excepto la talla 08.
3 modos de funcionamiento: caudal variable (VAV), caudal constante (CAV), presión constante (COP).
Configuraciones:
Construcción:4 tamaños monobloque 08/18/28/38.
1 nuevo tamaño: 52.
5 modelos según los tipos de baterías integradas:
| Eléctrico | Agua caliente | Agua fría | Agua reversible | |
| EI | ■ | |||
| EC | ■ | |||
| EF | ■ | |||
| ER | ■ | |||
| ECF* | ■ | ■ |
Todos los tamaños con serpentines de agua están disponibles con válvulas de 2 o 3 vías o sin válvulas.
* Excepto la talla 08.
3 modos de funcionamiento: caudal variable (VAV), caudal constante (CAV), presión constante (COP).
Configuraciones:
- Montaje interior o exterior:
- EXD: servidumbre de la mano derecha,
- EXG: servidumbre a la izquierda.
- Regulación por PLC CORRIGO integrado específico para VIM .
- Comunicación Modbus RTU en puerto RS485 o Modbus TCP / IP, BACnet IP o MSTP, aplicación de servidor web integrada en puerto TCP / IP.
- Control táctil remoto ETD.
- Montaje inverso para montaje en techo posible en todas las configuraciones.
- Posibilidad de montaje de flujo de aire vertical ascendente para versiones con agua caliente o baterías eléctricas.
- Estructura autoportante en paneles de doble piel de 50 mm.
- Aislamiento por lana mineral de roca th. 50 mm, densidad 40 kg / m3.
- Conductividad térmica 0.037 W / (mk) (20/80 ° C).
- Clasificación al fuego A1 según norma EN 13 501.1.
- Servidumbres a derecha o izquierda en dirección al aire.
- Acabado interior y exterior en acero galvanizado Z275.
- Construcción de líneas, conexiones rectangulares. Conexiones circulares opcionales con juntas de estanqueidad clase D.
- Tamaño 08-38: 4 soportes de suspensión / fijación incluidos. Asegure la cubierta de acceso cuando el gabinete esté colocado al revés.
- Talla 52: Funda de 3 piezas con asas extraíbles. Acceso a través de paneles laterales y superiores para filtros.
Filtración
- Filtros suministrados de serie: filtros mini-plegables M5 (ePM10 75%).
- Filtros disponibles como opción:
- Miniplis F7 (ePM1 55%)
- M5 + F7 (ePM10 75% + ePM1 55%), M5 + F9 (ePM10 75% + ePM1 80%)
Regulación:
- Carcasa de policarbonato reforzado IP55.
- Control CORRIGO montado / cableado, integrado en la unidad con control táctil remoto, permitiendo 3 modos de funcionamiento:
AJUSTES DE CAUDAL APLICACIONES RECOMENDADAS MODO VAV - FLUJO DE AIRE VARIABLE Variación de la velocidad del ventilador - Caudal en función de una señal de 0-10 V procedente de la extracción, del mando a distancia, de un sensor externo (CO2, temperatura, higrometría...) o de un mando a distancia (On/Off + variación). - Compensación vinculada a una extracción de la cocina.
- Instalaciones de una sola zona, que requieren una adaptación de la ventilación en función de la ocupación.MODO CAV - FLUJO DE AIRE CONSTANTE Velocidad del ventilador definida en función de un caudal preciso - Entrada manual (m3/h) de 2 consignas de caudal tipo 0-PV-GV. Funcionamiento manual o por horario.
- Visualización de los valores en la pantalla, conmutación manual, por reloj o contacto externo.- Instalaciones que requieren el control de uno o varios caudales precisos. MODO COP - PRESIÓN CONSTANTE Variación automática de la velocidad del ventilador para mantener una presión constante - Valor de presión constante medido por un sensor externo (opcional) situado en la red de conductos de suministro. - Instalaciones multizona, combinadas con la modulación de los flujos terminales.
KSCR entregado en modo CAV, sin accesorios.
Motorización:
- Ventilador de chorro de tipo rueda libre combinado con un motor ECM conmutado electrónicamente.
- Motor monofásico o trifásico con protección térmica gestionada por electrónica, control por 0-10V o ModBus:
- KSCR 08/18: Mono 230V (200-277V), 50 / 60Hz, IP44, clase B.
- KSCR 28: Mono 230V (200-277V), 50 / 60Hz, IP 54, clase B.
- KSCR 38/52: Tri 400V (380-480V), 50 / 60Hz, IP 54, clase B.
Baterías eléctricas (modelos EI):
- Resistencias de acero inoxidable 304L.
- Termostatos de seguridad: un termostato con reinicio automático, un termostato con reinicio manual.
- Control de tren de pulsos.
- La batería de 48KW del KSCR 52 tiene una fuente de alimentación separada con su interruptor de seguridad.
- Bobina de 3 filas, con tubos de cobre, aletas de aluminio sobre un marco de acero galvanizado; Tubos de conexión roscados.
- Conexión hacia la derecha o hacia la izquierda en el sentido de la circulación del aire.
- Protección contra heladas por sonda de contacto,
- Batería (s) montadas en un tobogán accesible por la trampilla lateral.
- Bandeja de condensado de acero inoxidable y separador de gotas si es reversible.
- Válvula motorizada de 3 vías (24V) proporcional por señal (0-10V) suministrada, no montada.
- Bobina de 4 hileras, con tubos de cobre, aletas de aluminio sobre marco de acero galvanizado; Tubos de conexión roscados.
- Conexión hacia la derecha o hacia la izquierda en el sentido de la circulación del aire.
- Batería (s) montadas en un tobogán accesible por la trampilla lateral.
- Bandeja de condensado de acero inoxidable y separador de gotas.
- Válvula motorizada de 3 vías (24V) proporcional por señal (0-10V) suministrada, no montada.
Selección de tratamiento de aire

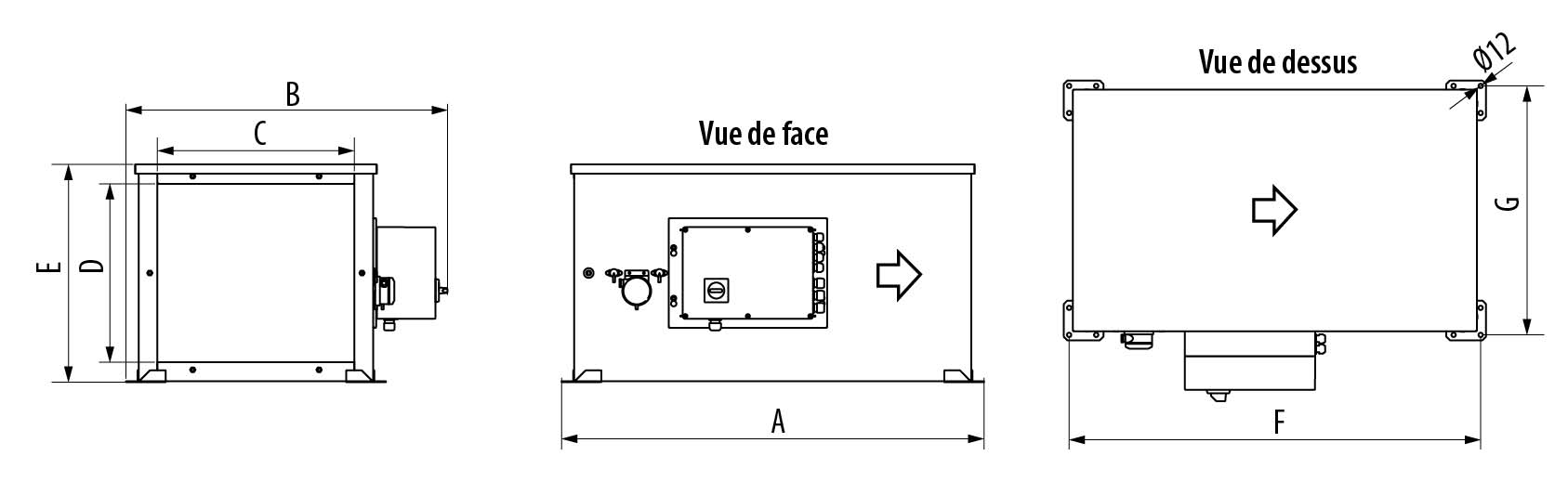

KSCR ECOWATT® 08-18-28-38
Modelo con calentador eléctrico EI - Servicio recto
KSCR ECOWATT® 52
Modelo con calentador eléctrico EI - Servicio recto
Modelo con calentador eléctrico EI - Servicio recto

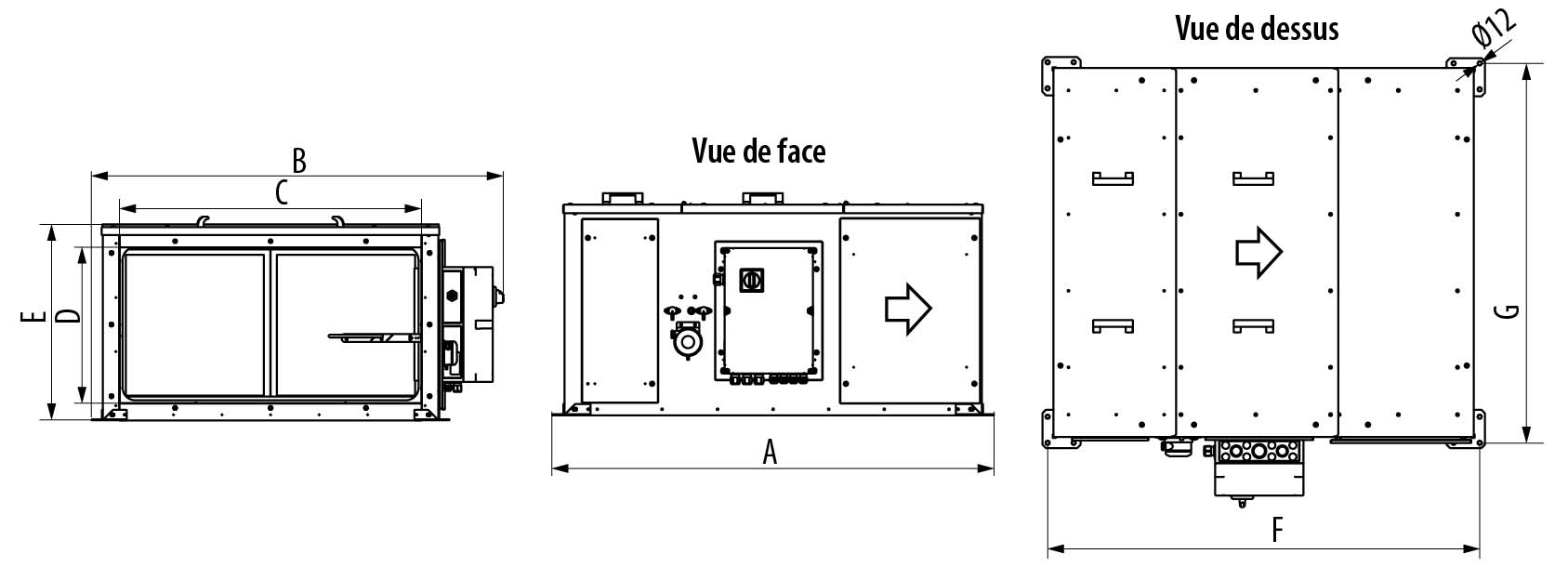

KSCR ECOWATT® 52
Modelo con calentador eléctrico EI - Servicio recto
| Dimensiones (mm) | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| KSCR 08 | 870 | 740 | 396 | 266 | 385 | 840 | 540 |
| KSCR 18 - 28 - 38 | 1 170 | 895 | 546 | 495 | 615 | 1140 | 690 |
| KSCR 52 | 1,272 | 1,259 | 950 | 490 | 607 + 33 * | 1.242 | 1.094 |
* con el mango
| Peso (kilogramo) | EI | EC, EF o ER | ECF |
|---|---|---|---|
| KSCR 08 | 55 | 58 | 67 |
| KSCR 18 | 99 | 104 | 127 |
| KSCR 28 | 103 | 115 | 131 |
| KSCR 38 | 112 | 121 | 140 |
| KSCR 52 | 174 | 169 | 185 |
