Diffuseurs linéaires

À fentes ajustables

SLS Agrandir l'image

SLS

Diffuseurs linéaires


À fentes ajustables

  • Adaptés au débit variable
  • Capacité de diffusion importante
  • Montage plafonnier ou mural
  • Diffusion horizontale ou verticale
  • Finition alu anodisé ou alu peint RAL 9010, 9016 ou 9003 mat
  • Modèles sur plaques pour dalle standard ou fine line 5/8
Application
Climatisation, chauffage, ventilation
Diffusion horizontale ou verticale.
Flux d'air orientable jusqu'à 180°.
Montage plafonnier ou mural.
Bâtiments tertiaires

Bâtiments tertiaires

  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

Diffuseurs de soufflage ou extraction avec déflecteurs 1 à 6 fentes.
Finitions :
  • Diffuseur anodisation naturelle satinée 11μm - déflecteur noir RAL 9005 mat.
  • Diffuseur blanc RAL 9010 - déflecteur RAL 9010.
  • Diffuseur blanc RAL 9016 - déflecteur RAL 9016 mat.
  • Diffuseur blanc RAL 9003 mat - déflecteur RAL 9003 mat.
Autres RAL : nous consulter.
Disponible sans déflecteur pour utilisation en extraction.

Diffuseur standard : SLS
  • Diffuseur en une seule pièce, longueur mini 300 mm, maxi 2000 mm.
  • Encadrement de 20 mm.
  • Longueur pour intégration dalle 600 x 600 : 554 mm.
  • Longueur pour intégration dalle 1200 x 600 : 1154 mm.

Diffuseurs pour montage en bandeau de grande longueur :
SLS E / SLSM / SLS C


Diffuseurs sur plaque pour dalles de faux plafond :
SLS P / SLS Z / SLS Q / SLS Y

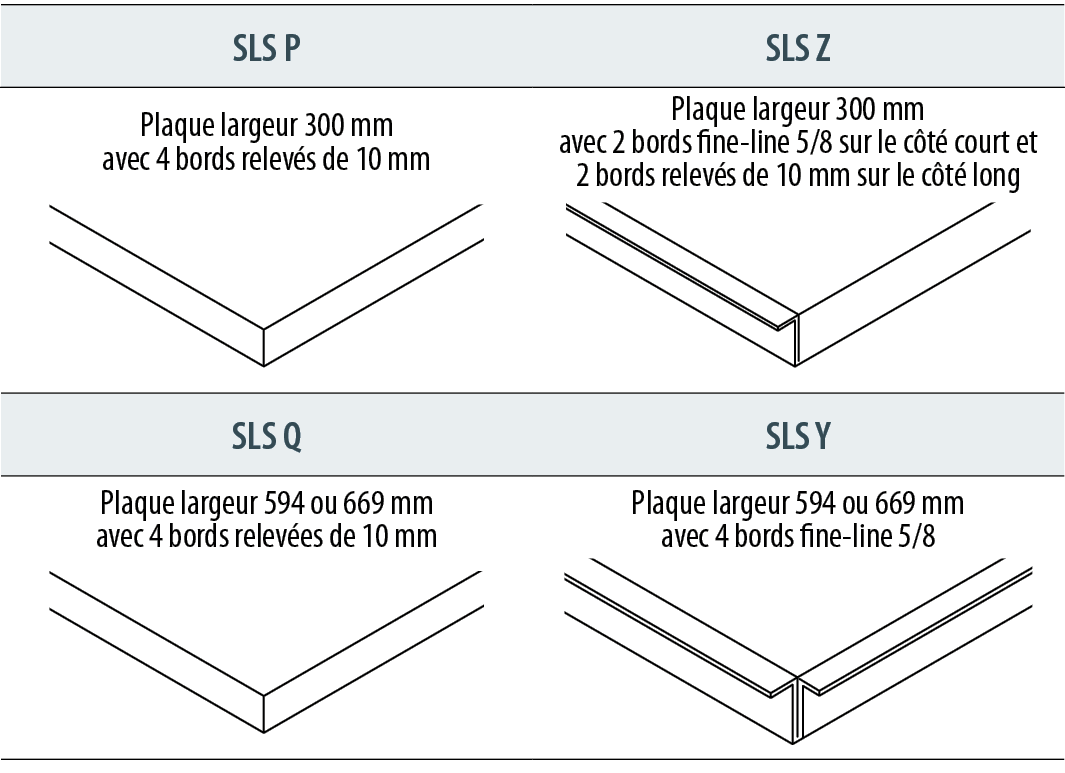

SLS P SLS Z
Plaque largeur 300, 594 ou 669 mm
4 bords relevés de 10 mm

 Plaque largeur 300, 594 ou 669 mm
2 bords fine-line 5/8 sur le côté court
2 bords relevés de 10 mm sur le côté long
SLS Q SLS Y
Plaque carrée de largeur 594 ou 669 mm
4 bords relevées de 10 mm

 Plaque carrée de largeur 594 ou 669 mm
4 bords fine-line 5/8




Description

Diffuseurs :
  • SLS
    • Diffuseurs fabriqués en aluminium extrudé.
    • Déflecteurs aluminium extrudés revêtus par poudre RAL.
    • Largeur de fente 25 mm.
    • Hauteur du profil 33 mm.
    • Fixation par vis sur étriers livrés avec le plénum.
  • SLS P / SLS Z / SLS Q / SLS Y
    • Diffuseurs en aluminium peint intégrés dans une plaque en tôle d’acier revêtue poudre RAL identique au diffuseur.
Plénums :
  • Réalisés en acier galvanisé Z 275 :
  • Plénum nu avec ou sans registre perforé.
  • Plenum isolé 6 mm de mousse de mélamine avec ou sans registre.
  • Piquage étanche classe D avec joint à double lèvres en PP+TPE.
  • SPS
    • Plénum pour diffuseur standard et sur plaques.
    • Fournis avec étriers de montage.
  • SPS R/L/M
    • Plénums pour montage bandeau
    • R : pour pièces d’extrémité SLS E à droite.
    • L : pour pièce d’extrémité SLS E à gauche.
    • M : pour pièce du milieu SLS M.
Exécution standard

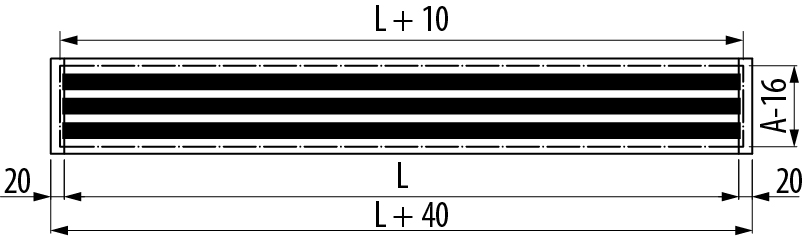

SLS

L = longueur de fentes
Réservation = L+10 x A-16
Exécution standard

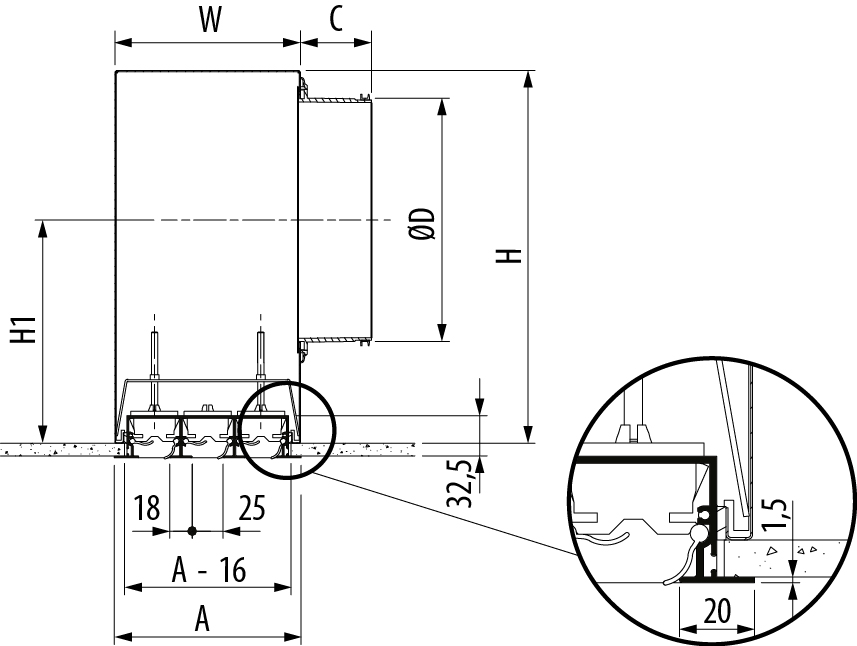

SLS + Plénum SPS



Repère Nombres de fentes
1 2 3 4 5 6
A 65 108 151 194 237 280
C 58 58 58 58 78 78
ØD 123 158 198 198 248 248
H 200 250 300 300 350 350
H1 118 150 180 180 205 205
W 63 106 149 192 236 278

L ≤ 1200 : 1 piquage ; L ≥ 1201 : 2 piquages.

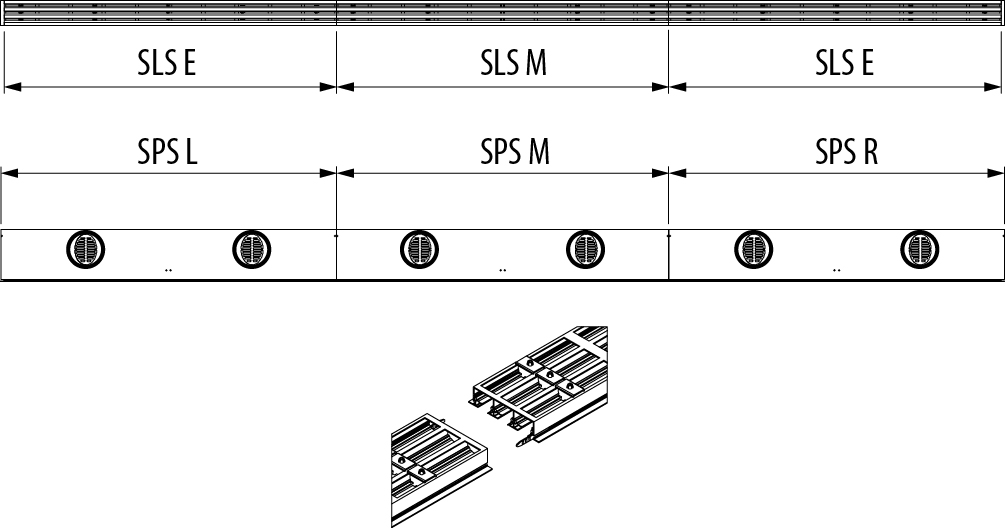

Exécution en bandeau
SLS E/M


Exécution en bandeau

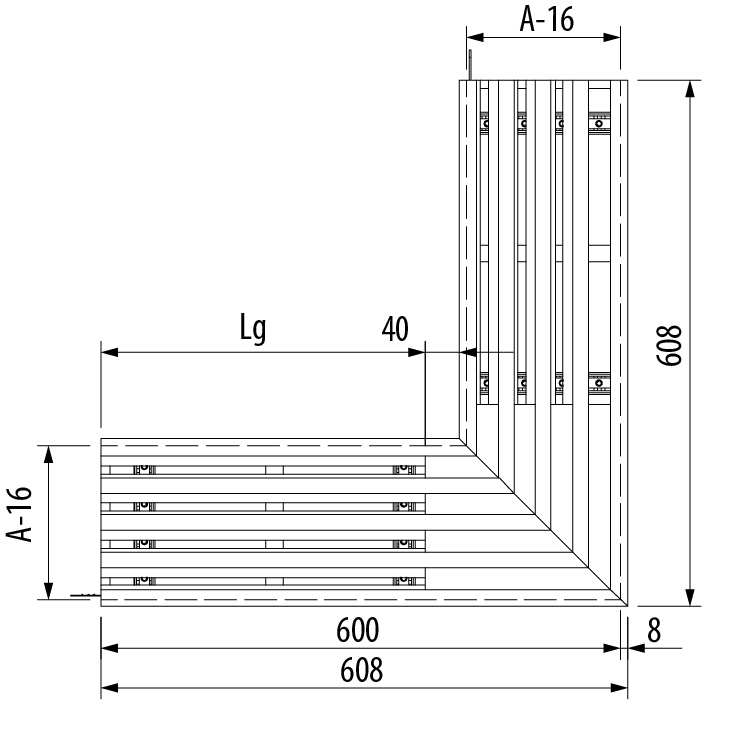

SLS C - Pièce d'angle 90°


Repère Nombre de fentes
1 2 3 4 5 6
Lg 504 461 418 375 332 289

Exécution sans plénum
Reprise en vrac en faux plafond ou élément neutre

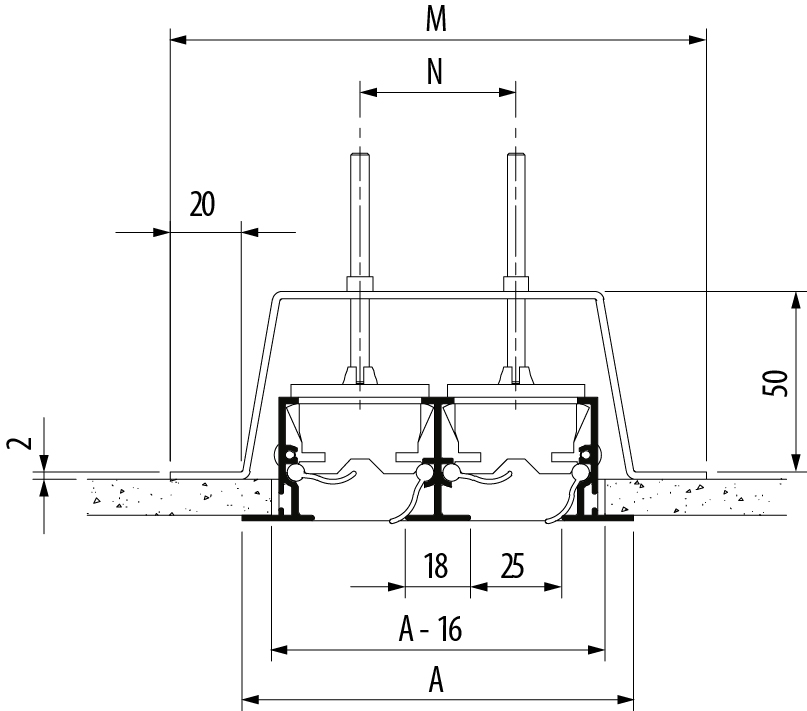

SLS + ETRI SLS


Repère Nombres de fentes
1 2 3 4 5 6
A 65 108 151 194 237 280
M 105 148 191 234 277 320
N 0 43 86 129 172 215

L ≤ 1200 : nombre d'étriers = 2 ; L ≥ 1201 : nombre d'étriers = 3.
Exécution sur plaque

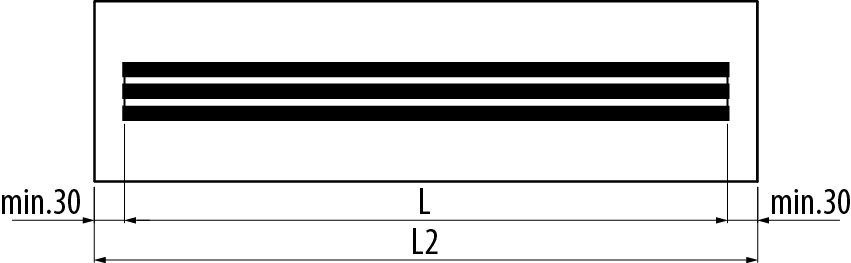

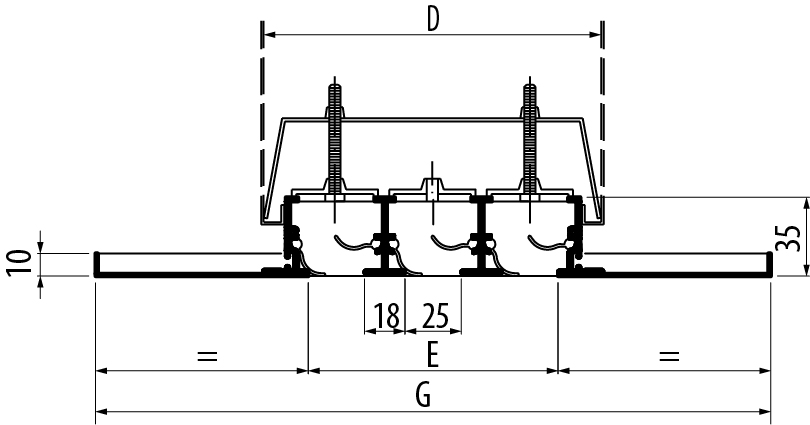

SLS P/Z/Q/Y



L = longueur de fentes.
Repère Nombres de fentes
1 2 3 4 5 6
E 25 68 111 154 197 240
D 63 106 149 192 235 278
