JBRB ECOWATT PR

Caissons d'extraction C4 - Régulés - Pression constante

Entraînement direct - Réaction - ECM < 9200 m3/h

JBRB ECOWATT® PR HL SIGFOX 22 Agrandir l'image

JBRB ECOWATT PR

Caissons d'extraction C4 - Régulés - Pression constante


Entraînement direct - Réaction - ECM < 9200 m3/h

PIC-ERP-conforme-01.jpgConformes ErP 2018
UVNR - Moteur EC variable
PIC-Isolation-acoustique-01.jpgPIC-ATEC-HYGRO-CSTB-01.jpgPIC-regulation-COP-CAV-VAV-01.jpgMoteur ECMPIC-Isolation-acoustique-01.jpg
Maintenance facilitéeGTC ModbusSigfoxOPTAIR RT Conso

  • Moteur ECM basse consommation hors du flux d’air
  • Enveloppe en acier allié ZM310 pour environnements C4 et C5
  • Roue à réaction haute performance
  • Fonctionnement COP, CAV, VAV
  • Communicant Modbus ou Sigfox
  • Conformité Avis technique Hygro et CPT 3827 - Cdep 2
  • Multiples configurations d’installation
  • Maintenance facilitée
  • Monophasé ou triphasé
Application
Extraction d’air.
Installation en intérieur ou extérieur.
Agréé 400°C 1/2h catégorie C4.
VMC en habitat collectif et locaux tertiaires.
Reprise d’air en locaux tertiaires.
Bâtiments résidentiels collectifs

Bâtiments résidentiels collectifs

Bâtiments tertiaires

Bâtiments tertiaires

CAO/BIM

CAO/BIM


Commander en ligne Commander en ligne

  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

Débits de 100 à 9200 m3/h.
10 tailles : 04 / 06 / 10 / 22 / 30 / 38 / 48 / 70 / 82 / 92.
JBRB ECOWATT PR : communicant Modbus RTU.
JBRB ECOWATT PR SIGFOX : communicant Sigfox.
Configurations disponibles :
  • L : en ligne.
  • M : modulable, livré avec un bouchon pour 1 ou 2 aspirations à 90°.
  • D : double aspiration à 180°.
Version rejet horizontal ou vertical.
Version isolée : isolation acoustique par laine de verre 25 mm A2-s1, d0 (M0) dans panneaux double peau.


Options - Traitement contre la corrosion


JBRB ECOWATT PM-PR - Principales pièces détachées

Construction
  • Caisson en tôle d’acier allié (Zn - Al - Mg) ZM310 pour environnements avec une corrosivité C4 durabilité moyenne ou C5 durabilité faible, équipé de 4 pattes de fixation (taille 04 à 38) ou 2 omégas transervaux (tailles 48 à 92).
  • Levage par 2 pattes en acier ou par élingage à travers les omégas.
  • Piquage de raccordement avec joints d’étanchéité classe D. Version rejet vertical livrée sans piquage de raccordement (piquage plat à joint PAPV à monter en option avec des vis autoforeuses).
  • Accouplement direct.
  • INTZ : interrupteur de proximité cadenassable monté/câblé.
  • Turbine à réaction haute performance en acier galvanisé Z275.
  • Couvercle équipé de 2 ou 4 poignées, démontable sans outil pour garantir un accès aisé à l’intérieur du caisson pour le nettoyage.
  • Version rejet horizontal ou vertical.
  • Version IS : Isolation acoustique par laine de verre 25 mm M0 dans panneaux double peau.
  • Option traitement de résistance à la corrosion : nous consulter.
Motorisation
  • Moteur à commutation électronique ECM hors du flux d’air :
    • 04 à 22 : IP44 classe B monophasé 230V, 50Hz.
    • 30, 38, 48, 70, 82 : IP54, classe F, monophasé 230V, 50Hz.
    • 30, 38, 48, 70, 92 : IP 54, classe F, triphasé 400V, 50Hz.
  • Protection thermique gérée par électronique et agréé pour un fonctionnement C4.
Régulation RMEC Modbus
  • Fonctionnement en COP (pression constante), VAV (débit variable) ou CAV (débit constant).
  • Coffret de régulation, IP55, monté et câblé d’usine.
  • Afficheur LCD rétro-éclairé, avec touches de fonction en façade, télécommande déportée en option.
    • Affichage en clair de la mesure (pression, débit) et de la consigne réglée.
  • Signalisation du défaut de ventilation intégré : contact sec disponible sur le bornier du RMEC (pouvoir de coupure sous 230Vac : 3A résistif).
  • Communication ModBus RTU de série.
Régulation RMEC Sigfox
  • Réseau SIGFOX, réseau sans fil cellulaire très bas débit et très longue portée avec une couverture nationale.
  • Permet la supervision d’installation de VMC collective ou tertiaire.
  • Technologie alternative économique aux solutions filaires / 3G pour la surveillance ou la télérelève.
  • Carte additionnelle intégrée au RMEC pour remonter des données sur le réseau radio SIGFOX :
    • pression moyenne, mini et maxi de l’installation,
    • débit moyen, mini et maxi de l’installation,
    • signal envoyé en cas de coupure d’alimentation,
    • signal envoyé en cas de retour d’alimentation,
    • alarme sur seuil de pression et débit mini.

Sélection ventilateurs C4 - 400°C 1/2H

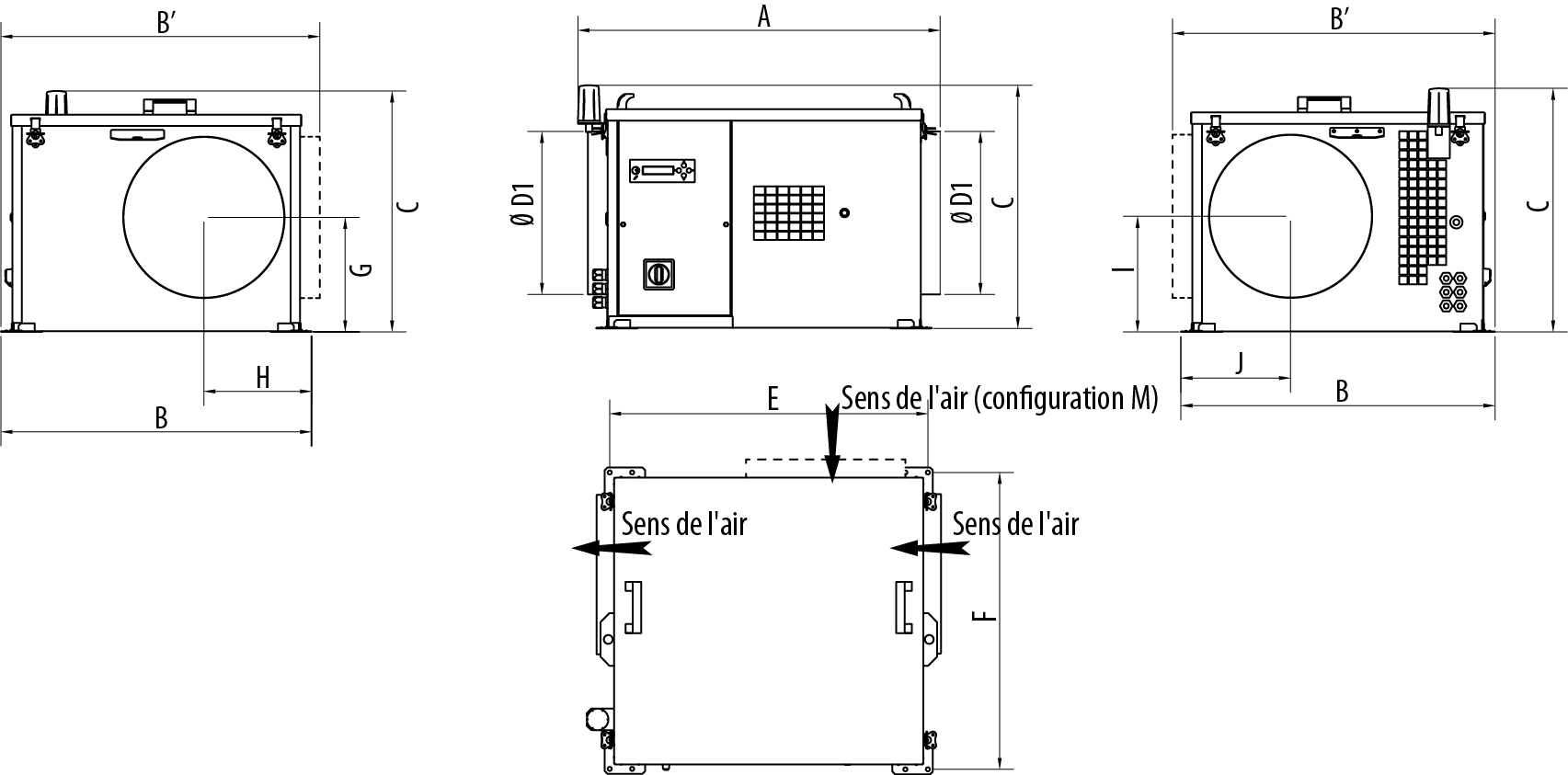

JBRB ECOWATT PR - PR SIGFOX 04 / 06 / 10 / 22 / 30 / 38 - L / M
Refoulement horizontal

JBRB-ECOWATT-PR-SIGFOX-04-38-L-M-h-dim.j

--- Disponible seulement sur la version modulable "M"

Taille

A**

A

B

B'

C* et **

C***

D1

E

F

G

H

I

J

Poids (kg)

04

627

648

523

533

320

321

160

568

502

157

175

157

161

22

06

627

648

523

533

320

321

200

568

502

157

175

157

161

22

10

627

648

566

583

421

440

250

569

544

207

185

207

186

26

22

767

789

683

701

511

530

355

709

661

252

237

252

239

45

30

1019

1019

820

873

568

585

400

892

797

267

271

267

271

64

38

1153

1153

938

971

631

656

500

1036

907

306

331

306

331

78

* version IS: +27 mm ** version JBRB ECOWATT PR uniquement ***JBRB ECOWATT PR SIGFOX, version IS : +10 mm

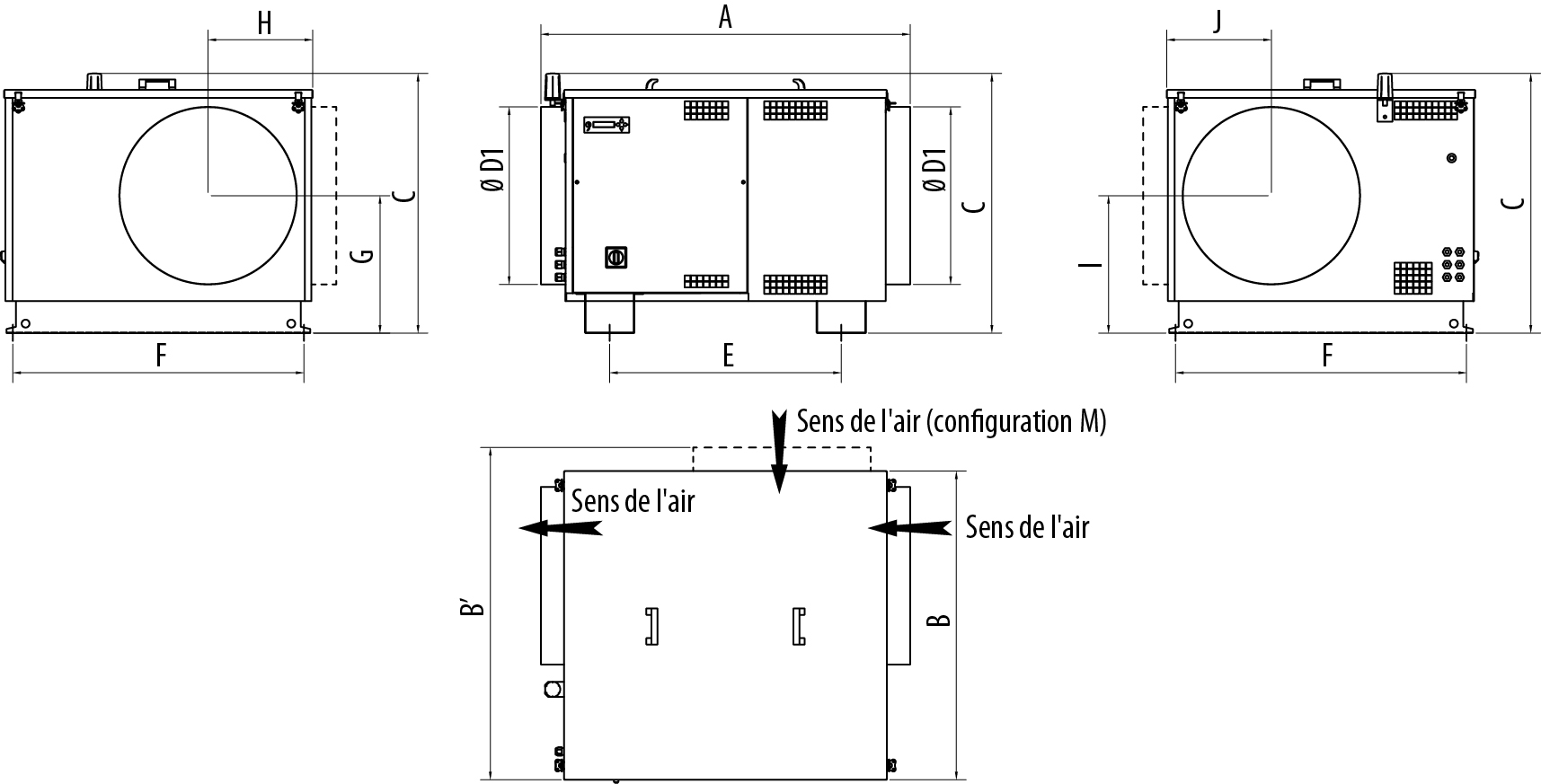

JBRB ECOWATT PR - PR SIGFOX 48 / 70 / 82 / 92 - L / M
Refoulement horizontal



--- Disponible seulement sur la version modulable "M"

Taille

A

B

B'

C* et **

C***

D1

E

F

G

H

I

J

Poids (kg)

48

1165

985

1065

800

819

560

700

918

433

330

433

330

107

70

1280

1030

1100

880

900

630

815

970

473

365

473

365

121

82

1404

1100

1175

970

988

710

846

1032

518

405

518

405

170

92

1404

1100

1175

970

988

710

846

1032

518

405

518

405

170

* version IS: +27 mm ** version JBRB ECOWATT PR uniquement ***JBRB ECOWATT PR SIGFOX, version IS : +10 mm

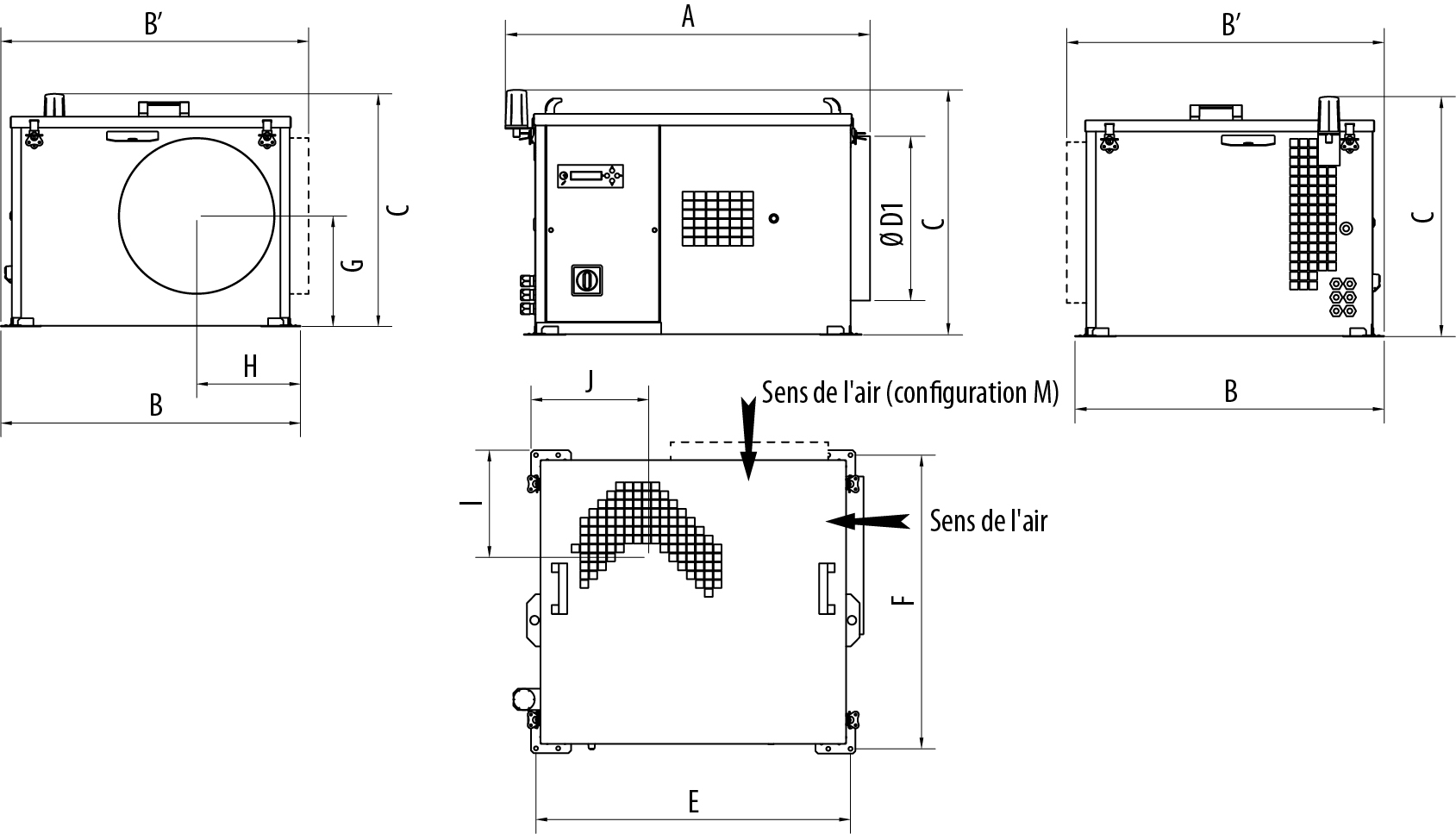

JBRB ECOWATT PR - PR SIGFOX 04 / 06 / 10 / 22 / 30 / 38 - L / M
Refoulement vertical



--- Disponible seulement sur la version modulable "M"

Taille

A**

A

B

B'

C* et **

C***

D1

E

F

G

H

I

J

Poids (kg)

04

609

648

523

533

320

321

160

568

502

157

175

130

165

22

06

609

648

523

533

320

321

200

568

502

157

175

130

165

22

10

616

648

566

583

421

440

250

569

544

207

185

166

198

26

22

756

789

683

701

511

530

355

709

661

252

237

236

271

45

30

973

1019

820

873

565

585

400

892

797

267

271

248

286

64

38

1106

1153

938

971

637

656

500

1036

907

306

331

315

350

78

* version IS: +27 mm ** version JBRB ECOWATT PR uniquement ***JBRB ECOWATT PR SIGFOX, version IS : +10 mm

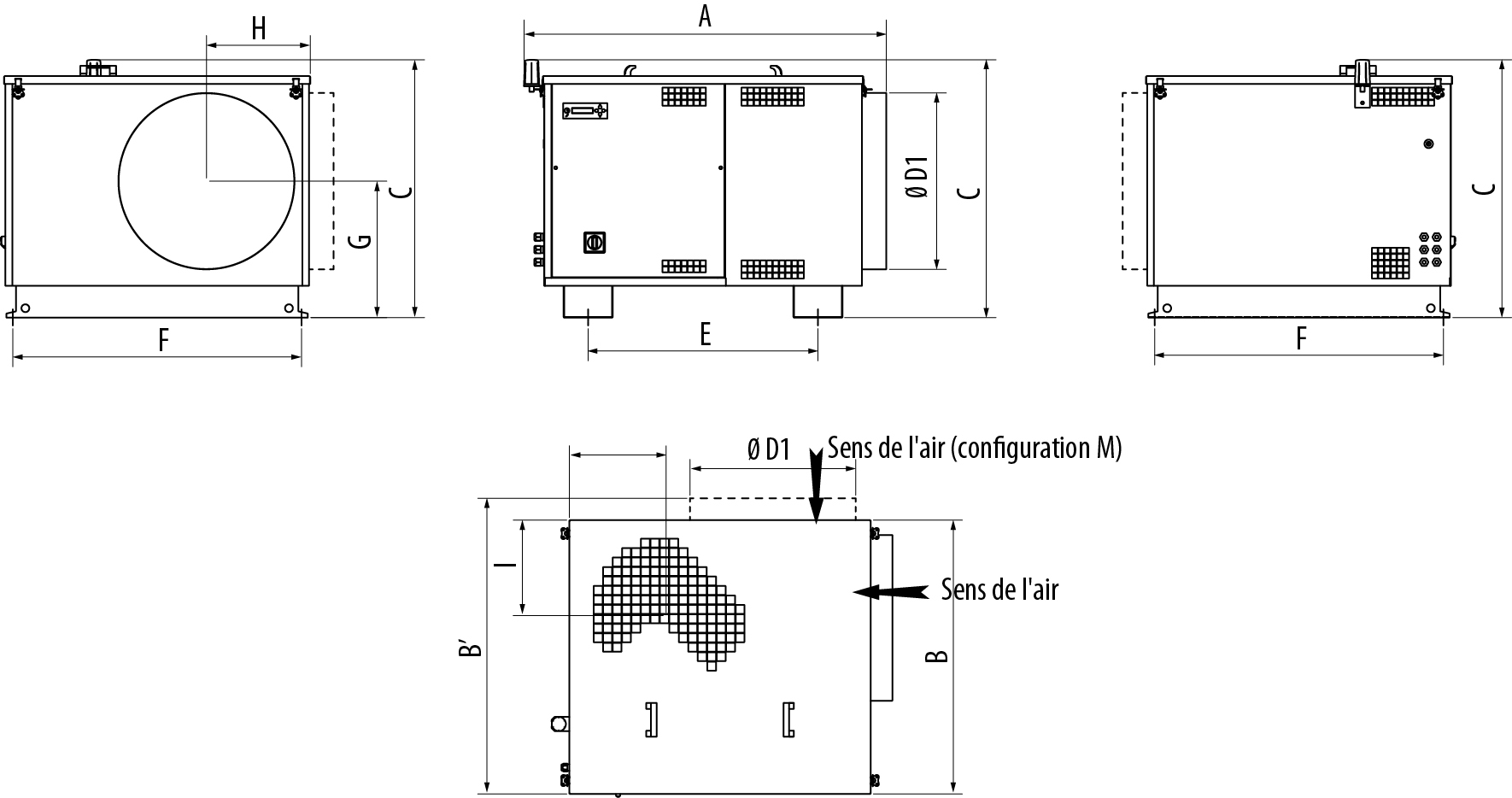

JBRB ECOWATT PR - PR SIGFOX 48 / 70 / 82 / 92 - L / M
Refoulement vertical



--- Disponible seulement sur la version modulable "M"

Taille

A**

A

B

B'

C* et **

C***

D1

E

F

G

H

I

J

Poids (kg)

48

1119

1165

985

1065

800

819

560

700

918

433

330

320

340

107

70

1234

1280

1030

1100

880

900

630

815

970

473

365

370

375

121

82

1358

1404

1100

1175

970

988

710

846

1032

518

405

482

415

170

92

1358

1404

1100

1175

970

988

710

846

1032

518

405

482

415

170

* version IS: +27 mm ** version JBRB ECOWATT PR uniquement ***JBRB ECOWATT PR SIGFOX, version IS : +10 mm

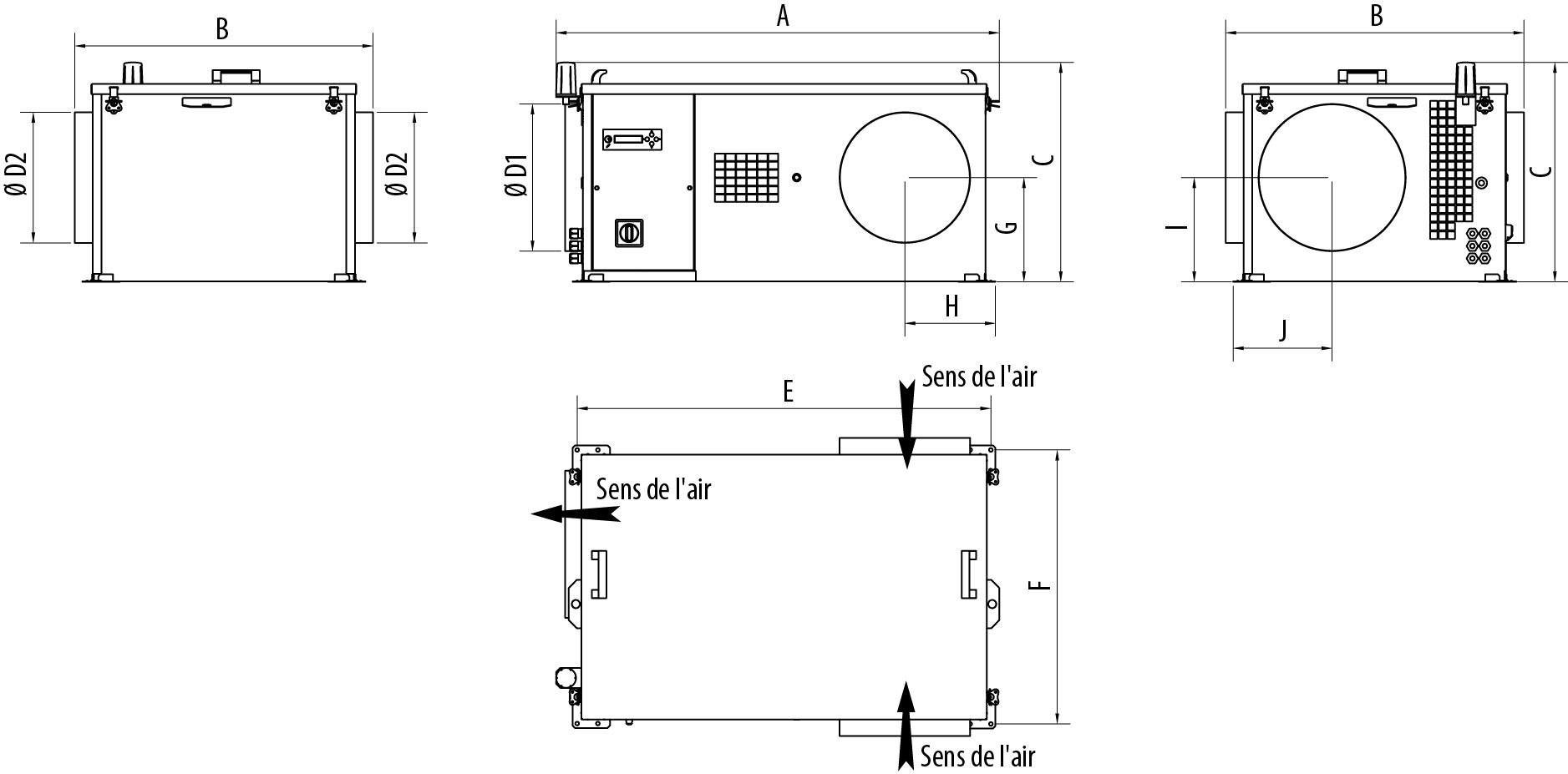

JBRB ECOWATT PR - PR SIGFOX 10 / 22 / 30 / 38 - D
Refoulement horizontal



Taille

A**

A

B

C* et **

C***

D1

D2

E

F

G

H

I

J

Poids
(kg)

10

815

837

603

421

440

250

200

777

544

194

161

207

186

28

22

1048

1070

720

511

530

355

315

998

661

239

219

252

239

45

30

1324

1324

930

566

585

400

355

1238

797

267

247

267

271

67

38

1468

1468

1024

631

656

500

400

1396

908

306

281

306

331

83

* version IS: +27 mm ** version JBRB ECOWATT PR uniquement ***JBRB ECOWATT PR SIGFOX, version IS : +10 mm

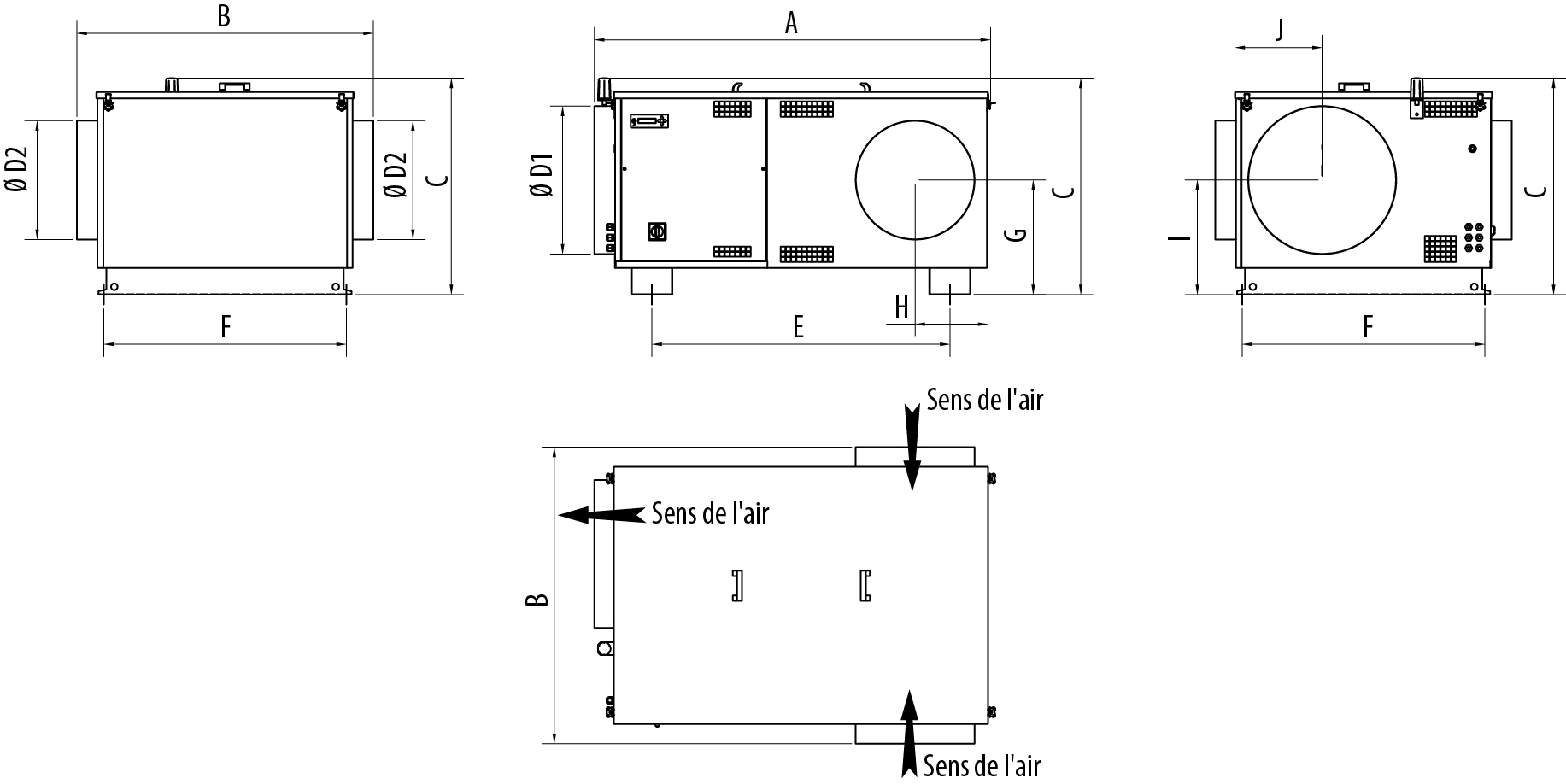

JBRB ECOWATT PR - PR SIGFOX 48 / 70 / 82 / 92 - D
Refoulement horizontal

Taille

A

B

C* et **

C***

D1

D2

E

F

G

H

I

J

Poids
(kg)

48

1490

1105

800

819

560

450

990

918

433

270

433

330

135

70

1691

1183

880

900

630

500

986

978

473

301

473

365

150

82

1813

1237

970

988

710

560

1016

1032

518

340

518

405

200

92

1813

1237

970

988

710

560

1016

1032

518

340

518

405

200

* version IS: +27 mm ** version JBRB ECOWATT PR uniquement ***JBRB ECOWATT PR SIGFOX, version IS : +10 mm

JBRB ECOWATT PR - PR SIGFOX 10 / 22 / 30 / 38 - D
Refoulement vertical



Taille

A**

A

B

C* et **

C***

D1

D2

E

F

G

H

I

J

Poids
(kg)

10

804

837

603

421

440

250

200

777

544

194

161

166

198

28

22

1037

1070

720

511

530

355

315

998

661

239

219

236

271

45

30

1276

1308

930

566

585

400

355

1238

797

267

247

248

286

67

38

1426

1468

1025

637

656

500

400

1396

909

306

281

315

350

83

* version IS: +27 mm ** version JBRB ECOWATT PR uniquement ***JBRB ECOWATT PR SIGFOX, version IS : +10 mm

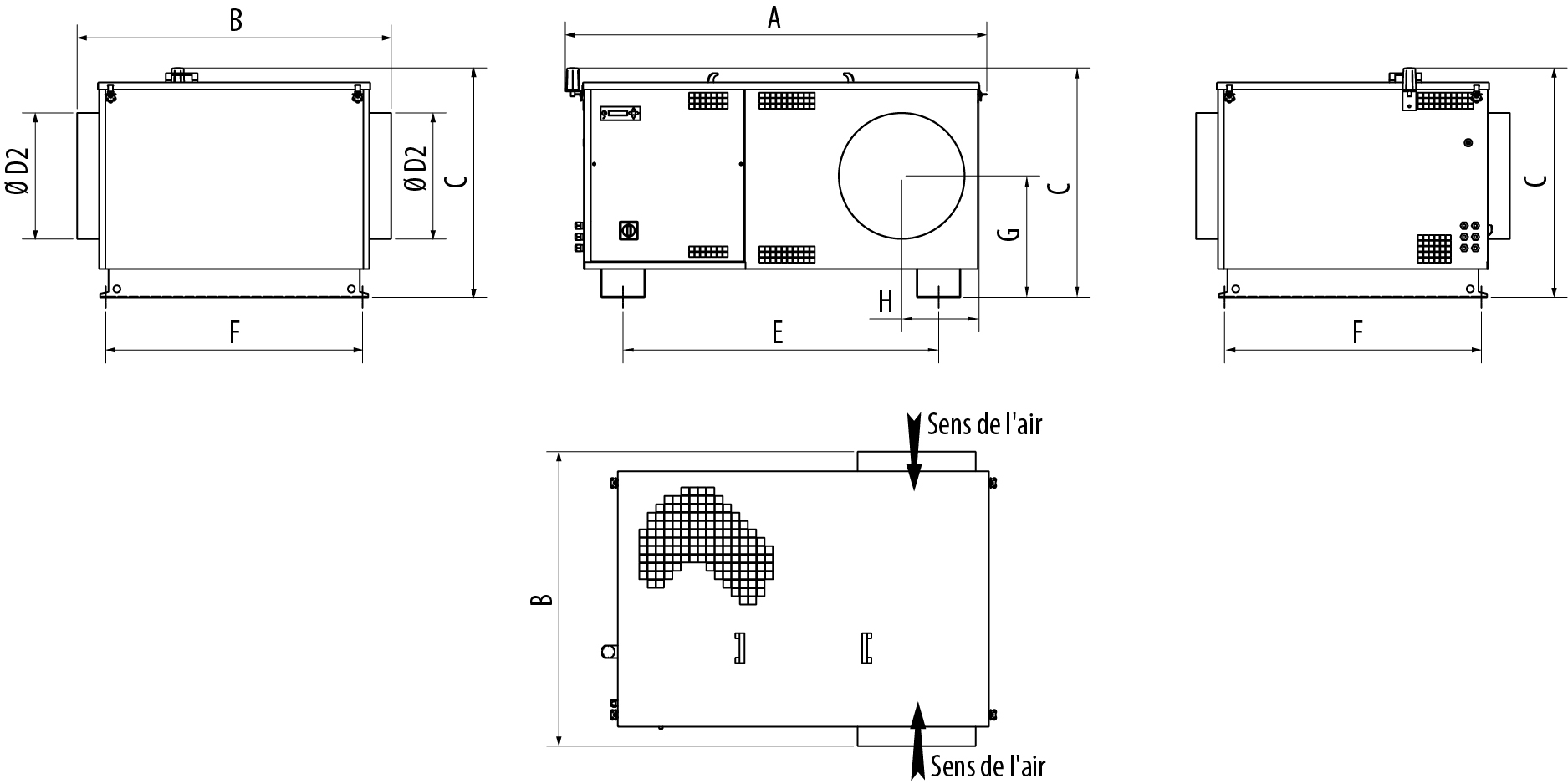

JBRB ECOWATT PR - PR SIGFOX 48 / 70 / 82 / 92 - D
Refoulement vertical




Taille

A**

A

B

C* et **

C***

D1

D2

E

F

G

H

I

J

Poids
(kg)

48

1444

1490

1105

800

819

560

450

990

918

433

270

320

340

135

70

1691

1737

1183

880

900

630

500

986

978

473

301

370

375

150

82

1767

1813

1237

970

988

710

560

1016

1032

518

340

482

415

200

92

1767

1813

1237

970

988

710

560

1016

1032

518

340

482

415

200

* version IS: +27 mm ** version JBRB ECOWATT PR uniquement ***JBRB ECOWATT PR SIGFOX, version IS : +10 mm

Fermer Ouvrir Caractéristiques détaillées

Pages catalogue texte (CT)

CT-JBRB-ECOWATT-PR.pdf Ajouter à votre panier CT-Mars25-JBRB ECOWATT PR

Pages catalogue texte (CT) Autres langues

CT-JBRB-ECOWATT-PR-JBRB-ECOWATT-PR-SIGFOX-AN.pdf Ajouter à votre panier CT-JBRB-ECOWATT-PR-JBRB-ECOWATT-PR-SIGFOX-AN-211018 (English version)

Pages catalogue - Autre

Selection-Ventilateurs-C4-standards.pdf Ajouter à votre panier Sélection - Ventilateurs C4

Fermer Ouvrir Prix tarif public

Pages catalogue prix (CP)

CP-JBRB-ECOWATT-PR.pdf Ajouter à votre panier CP-Mars25-JBRB ECOWATT PR

Fermer Ouvrir Notices d'installation

Notice installation (NT)

NT00000633-JBRB-ECOWATT-PR-FR.pdf Ajouter à votre panier NT00000633-JBRB-ECOWATT-PR-FR-211013

Notice installation (NT) Autre

NT00000841-JBRB-ECOWATT-PR-HUBA-FR.pdf Ajouter à votre panier NT00000841-JBRB-ECOWATT-PR-HUBA-FR-230203
NT00000634-JBRB-ECOWATT-PR-SIGFOX.pdf Ajouter à votre panier NT00000634-JBRB-ECOWATT-PR SIGFOX-211013
NT00000715-JBRB-PR-PM-KIT-MONTAGE-VENTIDRIVE-FR.pdf Ajouter à votre panier NT00000715-JBRB-PR-PM-KIT-MONTAGE-VENTIDRIVE-FR-221116
NT00000766-JBRB-ECOWATT-PR-VFIK-FR.pdf Ajouter à votre panier NT00000766-JBRB-ECOWATT-PR-VFIK-FR-211118
NT00000768-JBRB-ECOWATT-PR-SIGFOX-VFIK-FR.pdf Ajouter à votre panier NT00000768-JBRB-ECOWATT-PR-SIGFOX-VFIK-FR-211118

Notice installation (NT) Autres langues

NT00000843-JBRB-ECOWATT-PR-HUBA-AN.pdf Ajouter à votre panier NT00000843-JBRB-ECOWATT-PR-HUBA-AN-230203 (English version)
NT00000705-JBRB-ECOWATT-PR-AN.pdf Ajouter à votre panier NT00000705-JBRB-ECOWATT-PR-AN-211013 (English version)
NT00000716-JBRB-PR-PM-KIT-MONTAGE-VENTIDRIVE-AN.pdf Ajouter à votre panier NT00000716-JBRB-PR-PM-KIT-MONTAGE-VENTIDRIVE-AN-221116 (English version)

Notice installation (NT) - Ancienne version

NT00000603-JBRB-ECOWATT-PR-AN.pdf Ajouter à votre panier NT00000603-JBRB-ECOWATT-PR-AN-191202 (English version)
NT-509072-JBRB-ECOWATT-PR.pdf Ajouter à votre panier NT-509072-JBRB-ECOWATT-PR-190716
NT00000500-JBRB-ECOWATT-PR-SIGFOX.pdf Ajouter à votre panier NT00000500-JBRB-ECOWATT-PR-SIGFOX-190716

Fermer Ouvrir Certificats feu / Désenfumage

Procès verbal de classement au feu (PVFEU)

PVFEU-DO-22-3595-AR1-AMDT1-MSCZ-MSCE-MSDE-F270215.pdf Ajouter à votre panier PVFEU-DO-22-3595-AR1-AMDT1-MSCZ-MSCE-MSDE-F270215 Média verrouillé
PVFEU-EFR-16-002341-Révision-5-JBRB-ECOWATT-JBRB-ECOWATT-PR-JBRB-ECOWATT-PM-F270131.pdf Ajouter à votre panier PVFEU-EFR-16-002341-Révision-5-JBRB-ECOWATT-JBRB-ECOWATT-PR-JBRB-ECOWATT-PM-F270131 Média verrouillé

Fermer Ouvrir Certificats Performance / Environnement

Fiche réglementaire ErP (FERP)

pdf Ajouter à votre panier Fiche ErP JBRB-ECOWATT-PR-180105

Avis Technique (ATEC)

pdf Ajouter à votre panier ATEC-14.5-17-2277-V6-HYGRO-F320630 Média verrouillé

Déclaration de performance (DOP)

pdf Ajouter à votre panier DOP-ISOLANTS-25mm-CLIMLINER-ROLL-V2-230221 Média verrouillé

Profil environnemental produit (PEP)

pdf Ajouter à votre panier PEP-JBRB-ECOWATT-VIMP-00018-V01.01-FR-F290228 Média verrouillé
xlsx Ajouter à votre panier PEP-JBRB-ECOWATT-Tableur-Impacts-Environnementaux-240111 Média verrouillé

Fermer Ouvrir Certificats Electriques / ATEX

Déclarations CE électriques (DCCE)

pdf Ajouter à votre panier DCCE-JBRB-ECOWATT-PR-160922 Média verrouillé

Fermer Ouvrir Aide à la prescription

Texte de prescription (TP)

docx Ajouter à votre panier TP-JBRB-ECOWATT-PR-210927 Média verrouillé
docx Ajouter à votre panier TP-JBRB-ECOWATT PR Sigfox-210927 Média verrouillé

Fermer Ouvrir Documents commerciaux

Fiche commerciale (FCOM)

pdf Ajouter à votre panier FCOM-JBRB-ECOWATT-PR-PR-SIGFOX-190510
pdf Ajouter à votre panier FCOM-Solutions-Habitat-Collectif-Neuf-Rénovation-240321
EASYVENT
Accédez au logiciel en ligne Média verrouillé
TOUTES APPLICATIONS
LOGO_EASYVENT-WEB-bord-blanc.jpgSélection de ventilateurs
  • Création de fiches techniques complètes avec données thermiques (CTA), points de fonctionnement des ventilateurs, caractéristiques acoustiques et plans d’encombrements.
Autres produits : mises à jour permanentes
BSP F400
CAB ECOWATT
CBM
CBM RE
CGT
CHAT N F400
CHGT F400 - CHGT F300
CHRB/T N - CRVB/T N
CMB - CMT
CRHB-CRVB ECOWATT
CTB
CVAB N - CVAT N
CVAB N - CVAT N ECOWATT
FR F400
HCTB - HCTT - HCTT ATEX
HDB ATEX
HGHT F400 / F200
HGTT-V
HXBR - HXTR
HXBR ECOWATT
KABB - KABT
PURECLASS
TCBB - TCBT
TCTB ATEX - TGT ATEX
TCDH ATEX
TD - TD ECOWATT
TD ATEX
TD SILENT - TD SILENT ECOWATT
TGHT F400 - THGT F200
TGT
TGT ATEX
THC - THC ECOWATT
THGT HATCH F400
TRB - TREB
TXBR ECOWATT
VENT ECOWATT
VENT-NK - VENT-V-N

OPTAIR RT Conso
Télécharger OPTAIR Conso Média verrouillé
Pour toute question, merci d'envoyer un mail à optair@vim.fr
VMC COLLECTIVE ET TERTIAIRE
OPTAIR-RT-Conso.pngCalcul des débits en VMC

Sélection des caissons de VMC
  • Calcul automatique des débits mini/maxi DTU 68.3 et RT2012
  • Sélection des ventilateurs adaptés
  • Fiche technique détaillée avec consommation du ventilateur déterminé selon sont point de fonctionnement, suivant les règles Th-BCE
  • Mise à jour automatique de l'application (nécessite une connexion internet)
ALIZE AUTO
ALIZE HYGRO
JBEB MV
JBHB ECO ECM PR
JBRB ECOWATT
JBRB ECOWATT PR
JBRB ECOWATT PM
JBRE AC (bientôt disponible)
JBRE ECOWATT
JBRE ECOWATT PR
KMDT - KMDT PM
KSTD
KSTD ECOWATT
KSTD IP
KUBAIR F400 ECOWATT MV
TCRH TCRV ECOWATT
TCRH TCRV ECOWATT PR
TCSH
TCSH ECOWATT
TECH C4 ECOWATT (bientôt disponible)
TEDH TEDV C4 ECOWATT
TEDH TEDV C4 ECOWATT PR
TEDH TEDV F400 ECOWATT
THERMOGAZ
OPTAIR VMC
Télécharger OPTAIR VMC Média verrouillé
Pour toute question, merci d'envoyer un mail à optair@vim.fr
VMC COLLECTIVE ET TERTIAIRE
OPTAIR-VMC.pngDimensionnement des installations de VMC

Liste de matériel et devis
  • Dimensionnement des réseaux et sélection du ventilateur adapté.
  • Fonctionne pour toute installation auto-réglable, hygro-réglable et gaz.
  • Calculs conformes aux normes en vigueur.
  • Fournit une liste détaillée et chiffrée du matériel sélectionné.
  • Permet la réalisation des devis à partir de la base de données des produits VIM.
  • Application possible en VMC simple-flux TERTIAIRE.
ALIZE AUTO
ALIZE HYGRO
JBEB MV
JBHB ECO ECM PR
JBRB ECOWATT
JBRB ECOWATT PR
JBRB ECOWATT PM
JBRE AC (bientôt disponible)
JBRE ECOWATT
JBRE ECOWATT PR
KMDT - KMDT PM
KSTD
KSTD ECOWATT
KSTD IP
KUBAIR F400 ECOWATT MV
TCRH TCRV ECOWATT
TCRH TCRV ECOWATT PR
TCSH
TCSH ECOWATT
TECH C4 ECOWATT (bientôt disponible)
TEDH TEDV C4 ECOWATT
TEDH TEDV C4 ECOWATT PR
TEDH TEDV F400 ECOWATT
THERMOGAZ
Vous pouvez accéder à la version ordinateur via les paramètres de votre navigateur.
↑
X
