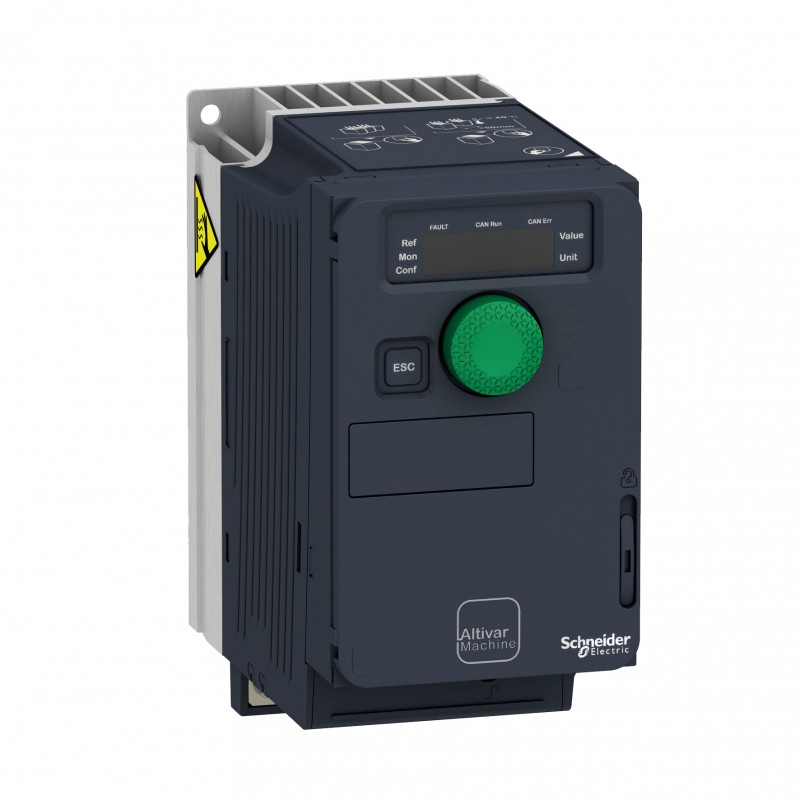

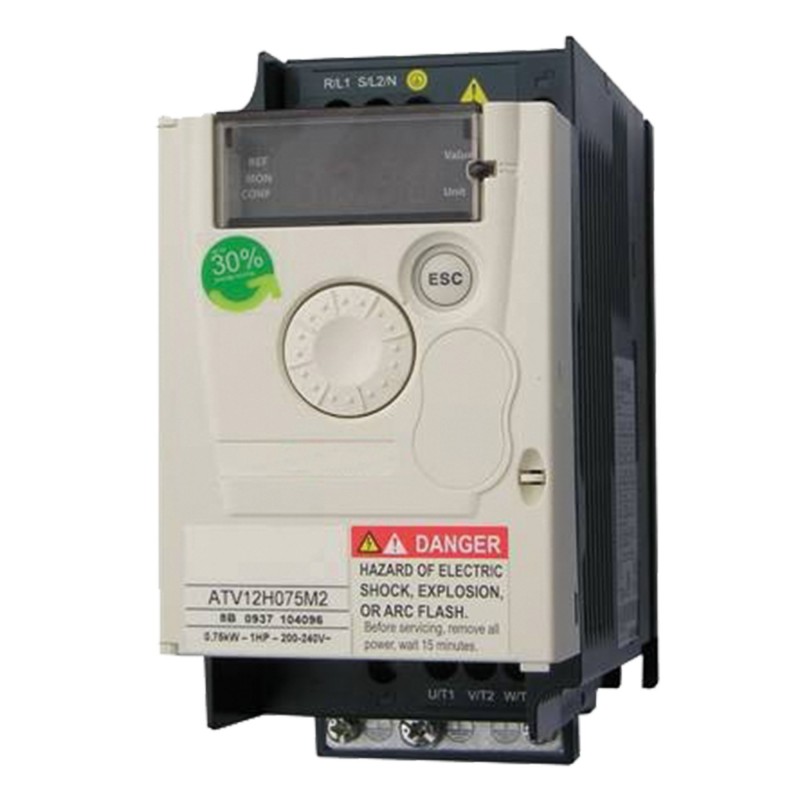

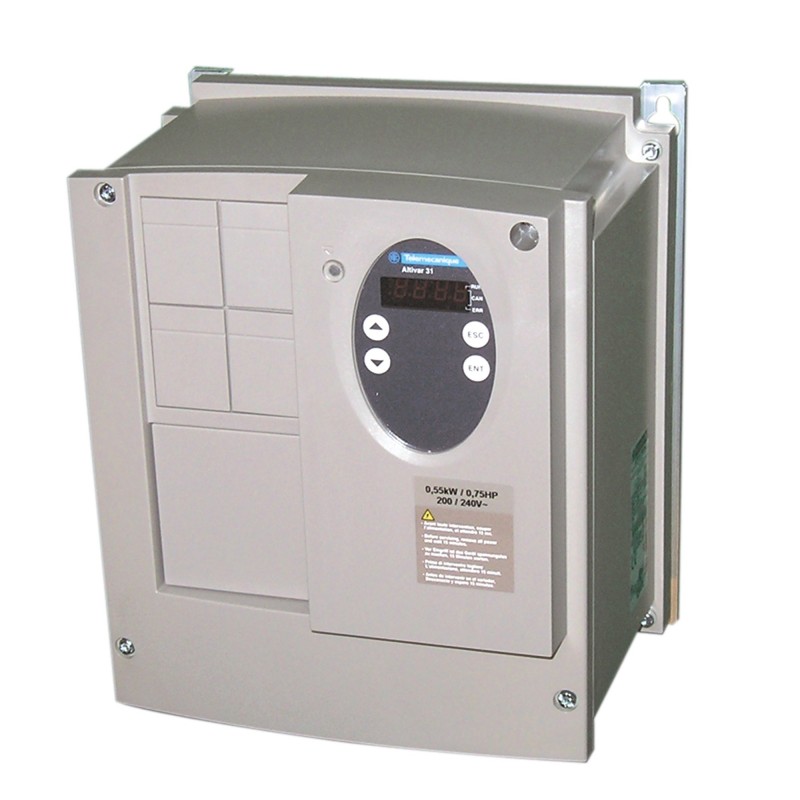

VFTM - VFTE
Convertitori di frequenza
Standard IP20/21
Visualizza ingrandito
VFTM - VFTE
Nuovo prodotto
 |
 |
- Alimentazione 230V monofase o 400V trifase
- Filtro RFI integrato e scollegabile
- Comandi anteriori
- Controllato da un segnale di controllo esterno
- Comando elettrovalvola gas
Applicazioni:
Controllo graduale della velocità di un motore asincrono trifase 230/400V o 400/690V a 1 velocità.
Modulazione automatica della portata tramite sensore esterno (sonda di temperatura, igrometria, CO2, VOC, IAQ, sensore di presenza).
Regolazione a pressione costante di un'unità di ventilazione con aggiunta del regolatore VCHV o di un sensore di pressione esterno solo su VFTM.
Ordinare on-line
-
Descrizione
-
Dimensioni
-
Documentazione
-
Prezzo pubblico
-
Software
-
Riferimenti
Alimentazione 230V monofase, uscita 230V trifase:
Descrizione
Selezione di accessori elettrici
- VFTE: 6 modelli da 0,18 a 2,2kW.
- VFTM Mono: 7 modelli da 0,18 a 2,2kW.
- VFTM Tri: 17 modelli da 0,37 a 45kW.
Descrizione
- Convertitore di frequenza per motore asincrono trifase a gabbia di scoiattolo (da 15 a 50Hz).
- VFTE e VFTM Mono: alimentazione 230V 50 / 60Hz monofase + terra, uscita motore 230V trifase.
- VFTM Tri: alimentazione motore trifase 400V 50 / 60Hz + terra, uscita motore trifase 400V.
- Start/stop + regolazione della frequenza di uscita tramite comando frontale; opzione telecomando per pilotaggio da un'altra stanza.
- Display frontale: accesso ai parametri e indicazione di stati e guasti.
- Ingressi e uscite configurabili:
- 1 ingresso analogico: segnale 0-10Vdc o 4-20mA.
- 1 uscita analogica: segnale 0-10Vdc o 4-20mA.
- Ingressi logici programmabili (marcia/arresto, velocità preimpostata partenza forzata).
- Uscite relè programmabili (guasto rilevato, marcia attiva, comando elettrovalvola gas): VFTE = 1 uscita; VFTM = 2 uscite.
- Regolatore PI integrato.
- Protezione integrata da sovraccarico e cortocircuito (configurabile).
- Compatibile con tutti i sistemi TT, TN e IT neutri (filtro RFI/EMC integrato disinseribile).
- Indice di protezione: VFTE = IP20; VFTM = IP20 o 21 a seconda del rating.
- Comunicazione Modbus integrata.
- Ambiente operativo da -10 a + 40°C (a 8kHz); altri valori consultateci.
- Funzionamento a pressione costante: VIM consiglia di associare il regolatore di pressione VCHV al VFTM o VFTE: installazione, regolazione e utilizzo semplificati, visualizzazione chiara del setpoint e della misura.
- Questi azionamenti hanno un livello di efficienza IE2 che consente di essere conformi alla normativa ERP per motori elettrici e variatori di velocità N°1781/2019 applicabile dal 07/01/2021.
Selezione di accessori elettrici
VFTE IP20
Versione VFTM IP20 / 21
Taglie da 3 a 8
|
Formato |
a |
b |
c |
G |
H |
|
T0 |
72 |
143 |
102 |
60 |
131 |
|
T1 |
72 |
143 |
121 |
60 |
120 |
|
T2 |
72 |
143 |
131 |
60 |
120 |
|
T3 |
105 |
142 |
188 |
93 |
156 |
Dimensioni in mm, elementi di fissaggio G e H
Versione VFTM IP20 / 21
Taglie da 0 a 2
|
Formato |
a |
b |
c |
G |
H |
|
T0 |
72 |
143 |
109 |
60 |
131 |
|
T1 |
72 |
143 |
128 |
60 |
121.5 |
|
T2 |
72 |
143 |
138 |
60 |
121.5 |
Dimensioni in mm, elementi di fissaggio G e H (4 x Ø5)
Versione VFTM IP20 / 21
Taglie da 3 a 8
|
Formato |
a |
b |
c |
G |
H |
Numero di elementi di fissaggio |
|
T3 |
105 |
142 |
158 |
93 |
118 |
4xØ5 |
|
T4 |
140 |
184 |
158 |
126 |
157 |
4xØ5 |
|
T5 |
150 |
232 |
232 |
130 |
210 |
4xØ6 |
|
T6 |
180 |
330 |
232 |
160 |
295 |
4xØ6 |
|
T7 |
211 |
546 |
232 |
168 |
460 |
4xØ6 |
|
T8 |
226 |
673 |
271 |
174 |
570 |
4xØ7 |
Dimensioni in mm, elementi di fissaggio G e H
