KSTA - KSTV
Vecchie gamme
Modulare - Azione < 20000 m3/h
Visualizza ingrandito

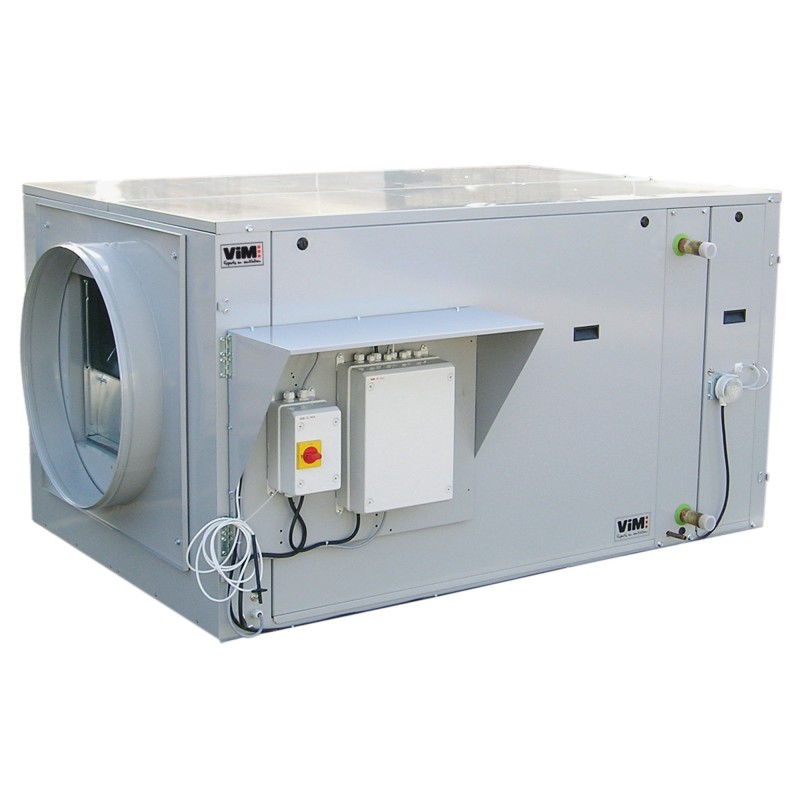

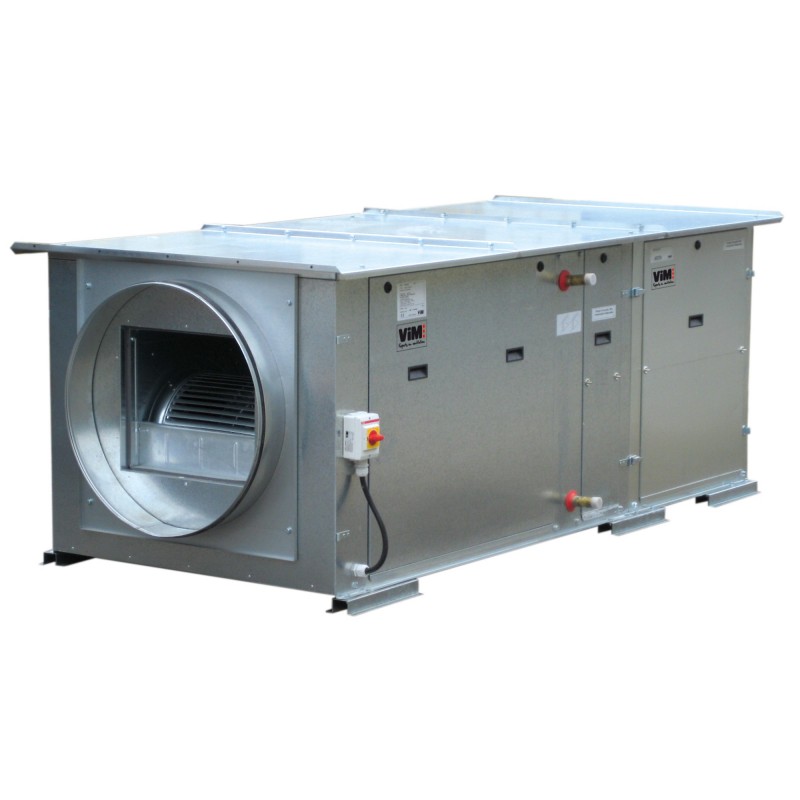

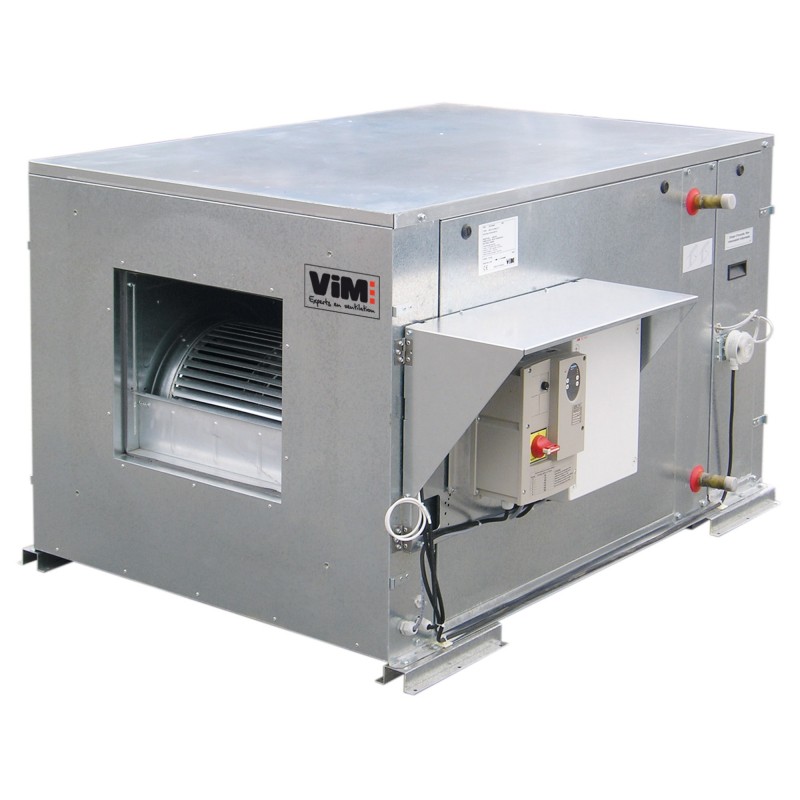

KSTA - KSTV
Nuovo prodotto
 |
Non conforme ErP Per ventilazione di processo process |
Filtri
|
|||
 |
 |
 |
|||
- Portate da 400 a 20.000 m3/ h
- Opzione doppia pelle Lana di vetro da 25 mm
- Versione a pressione costante e regolata
- Trasmissione a puleggia
- Scarico verticale o orizzontale
Applicazione
Introduzione di aria fresca, riscaldamento, condizionamento dell'aria nella ventilazione di processo.
Installazione all'interno o all'esterno di edifici.
Temperatura aria trattata: da -20°C a +40°C.
Conformità ErP per applicazione aerotermi 100% raccolta differenziata.
-
Descrizione
-
Dimensioni
-
Documentazione
-
Prezzo pubblico
-
Software
-
Riferimenti
- KSTA: modulo principale che include di serie un filtro M5 (ePM10 75%) mini-strato, o M5 + F7 (ePM1 55%) Miniplis HPE (High Energy Performance) opzionale, batteria ad acqua calda 2, 3 o 4 ranghi, oppure reversibile o acqua fredda 4 ranghi, unità di ventilazione.
- KSTV: modulo principale composto da un filtro, un gruppo di ventilazione.

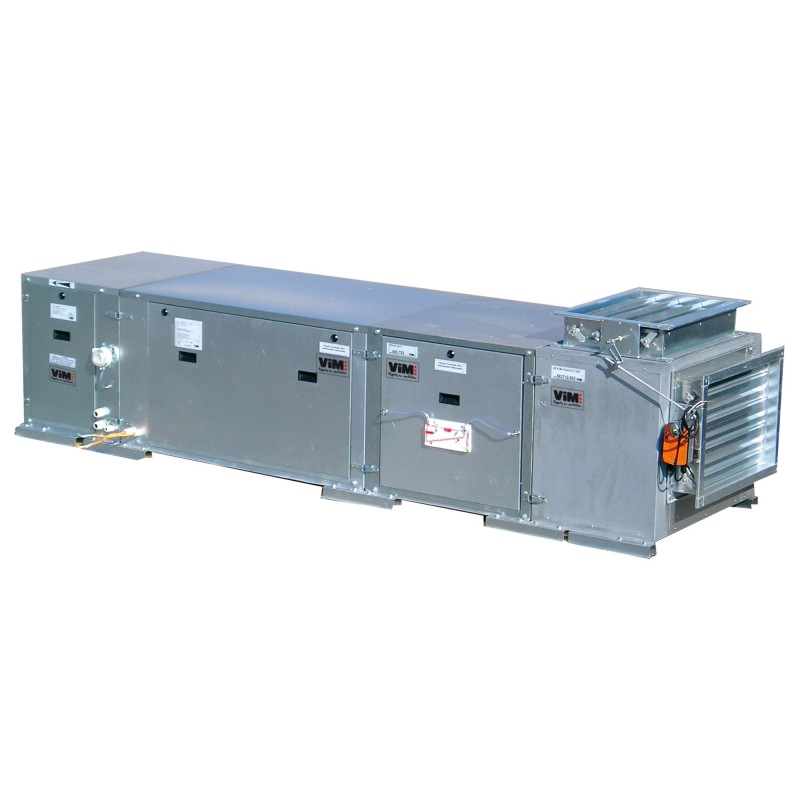

- Moduli aggiuntivi: riscaldamento, raffrescamento, miscelazione, filtrazione, acustica...
- 6 misure di ruote: 7/9/10/12/15/18.
- Scarico orizzontale o verticale.
- 2 versioni: doppia pelle nuda o isolata 25 mm.
- 2 funzioni per KSTA-KSTV (* versione isolata):
- Standard.
- Regolazione sull'acqua e 1 velocità: CORRIGO KSTA-KSTV *.
- Standard.
Costruzione
- Cassetta in lamiera zincata, struttura autoportante con vano filtro e filtro M5 (ePM10 75%) ministrato di serie o M5 + F7 (ePM1 55%) Ministrato HPE opzionale.
- Batteria ad acqua calda o reversibile, tubi in rame, alette in alluminio, vaschetta raccogli condensa in acciaio inox.
- Ventilatore a doppia aspirazione con girante in acciaio zincato.
- Gruppo motoventilatore montato su ammortizzatori, mandata del mantello separata dal ventilatore da guarnizione flessibile.
- Servitù a sinistra in direzione dell'aria, a destra su richiesta.
- Fornito con 4 piedini di fissaggio longitudinali.
- Collegamento dei moduli tramite morsetti tipo morsetti.
- Isolamento 25 mm lana di vetro M0.
Motorizzazione
- Motore a piedi B3, IP55, classe F, con protezione termica integrata con contatto normalmente chiuso (PTO). Motore da scegliere in base al punto di lavoro del ventilatore nella gamma motori MOT
- 1 velocità trifase 4 poli 230/400 V, 50Hz IE1, IE2 o IE3,
- 2 velocità trifase 4/6 o 4/8 poli 400 V, 50Hz.
- Motore monofase classe F 230 V, possibile 50Hz: contattateci.
Regolamento
- Le unità KSTA possono essere dotate di un sistema di controllo montato/cablato CORRIGO KSTA (vedi tabella alla pagina successiva). Disponibile solo su unità in versione isolata.
- Regolazione comunicazione Modbus RTU su porta RS485 o Modbus TCP/IP, BACnet IP o MSTP, applicazione webserver integrata su porta TCP/IP.

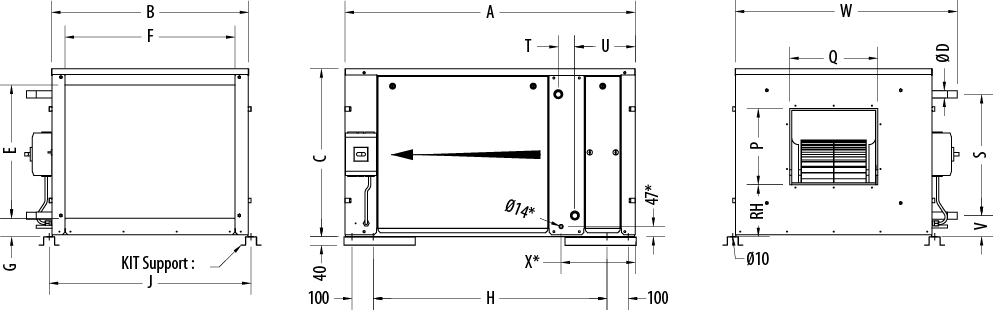

KSTA-KSTV Scarico orizzontale

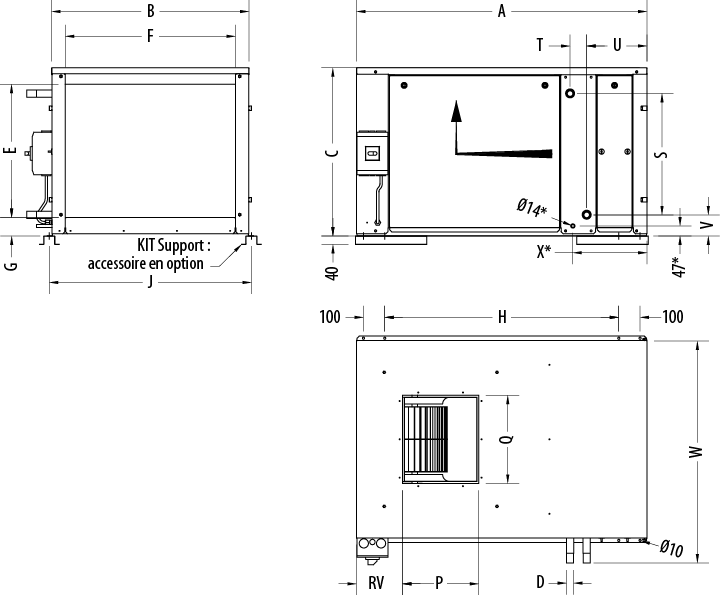

KSTA-KSTV Scarico verticale
KSTA-KSTV Scarico verticale
|
Modello |
Dimensioni della scatola |
Dimensioni di aspirazione |
fissaggi |
Dimensioni |
||||||||
|
A |
B |
C |
E |
F |
G |
H |
J |
P |
Q |
RH |
RV |
|
|
KSTA 7 - 2 file / KSTV 7 |
1088 |
630 |
474 |
375 |
500 |
71 |
823 |
650 |
240 |
250 |
172 |
137 |
|
KSTA 7 - 4 righe / KSTV 7 |
||||||||||||
|
KSTA 9 - 2 file / KSTV 9 |
1187 |
730 |
568 |
475 |
600 |
65 |
922 |
750 |
278 |
318 |
193 |
165 |
|
KSTA 9 - 4 righe / KSTV 9 |
||||||||||||
|
KSTA 10 - 2 file / KSTV 10 |
1236 |
830 |
654 |
550 |
700 |
76 |
971 |
850 |
307 |
351 |
213 |
185 |
|
KSTA 10 - 4 file / KSTV 10 |
||||||||||||
|
KSTA 12 - 3 file / KSTV 12 |
1365 |
930 |
790 |
675 |
800 |
87 |
1100 |
950 |
359 |
414 |
244 |
216 |
|
KSTA 12 - 4 file / KSTV 12 |
||||||||||||
|
KSTA 15 - 3 file / KSTV 15 |
1562 |
1045 |
900 |
775 |
900 |
97 |
1247 |
1065 |
421 |
491 |
271 |
243 |
|
KSTA 15 - 4 file / KSTV 15 |
||||||||||||
|
KSTA 18 - 3 file / KSTV 18 |
1886 |
1245 |
1030 |
875 |
1100 |
127 |
1571 |
1265 |
497 |
574 |
325 |
297 |
|
KSTA 18 - 4 file / KSTV 18 |
||||||||||||
|
Modello |
Dimensioni |
Peso |
Peso batteria ad acqua (kg) |
|||||||
|
S |
T |
U |
V |
W |
X * |
ØD |
Semplice |
Isolato |
||
|
KSTA 7 - 2 file / KSTV 7 |
270 |
78 |
292 |
92 |
745 |
1" |
35 |
50 |
9 |
|
|
KSTA 7 - 4 righe / KSTV 7 |
265 |
90 |
286 |
94,5 |
745 |
349 |
1" |
10 |
||
|
KSTA 9 - 2 file / KSTV 9 |
360 |
40 |
302 |
94 |
845 |
1" |
55 |
80 |
9 |
|
|
KSTA 9 - 4 righe / KSTV 9 |
360 |
78 |
283 |
94 |
845 |
349 |
1" |
14 |
||
|
KSTA 10 - 2 file / KSTV 10 |
450 |
78 |
292 |
92 |
945 |
1" |
70 |
100 |
16 |
|
|
KSTA 10 - 4 file / KSTV 10 |
445 |
90 |
286 |
94,5 |
945 |
349 |
1" |
18 |
||
|
KSTA 12 - 3 file / KSTV 12 |
565 |
60 |
292 |
102.5 |
1045 |
1" |
80 |
115 |
18 |
|
|
KSTA 12 - 4 file / KSTV 12 |
570 |
78 |
283 |
100 |
1045 |
349 |
1" |
23 |
||
|
KSTA 15 - 3 file / KSTV 15 |
685 |
60 |
342 |
97.5 |
1145 |
1" |
110 |
155 |
23 |
|
|
KSTA 15 - 4 file / KSTV 15 |
677 |
78 |
333 |
101.5 |
1160 |
399 |
1 1/2" |
31 |
||
|
KSTA 18 - 3 file / KSTV 18 |
798 |
60 |
342 |
106 |
1355 |
1 1/4" |
190 |
265 |
32 |
|
|
KSTA 18 - 4 file / KSTV 18 |
791 |
78 |
333 |
109,5 |
1360 |
399 |
2" |
41 |
||
* Solo batteria reversibile,
** Senza motore, filtro o batteria ad acqua.
