VORAX® PREMIUM
Campanas multiusos
Captura simple
Ver más grande

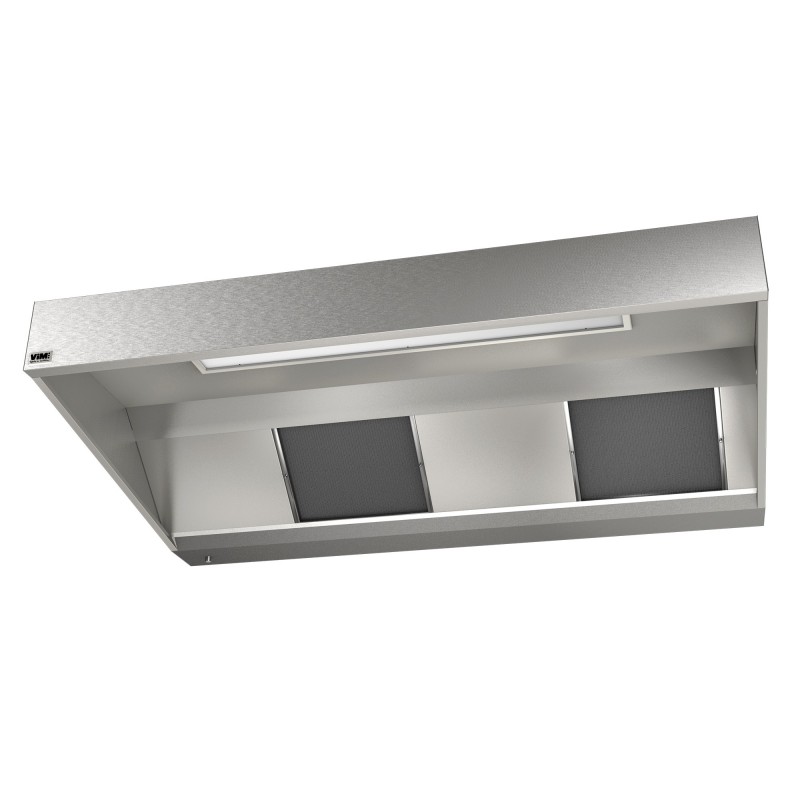

VORAX® PREMIUM
Nuevo producto
 |
- Diseño rígido e higiénico
- Caras visibles en acero inoxidable AISI 304L con acabado SB cepillado
- Capucha estática ultraplana
- Capucha con laterales verticales y visera reducida
- Instalación simplificada
- Mejillas sin marca visible
Solicitud
Captura y filtración de contaminantes y calor.
Especialmente indicado para habitaciones con techos bajos.
Se puede ocultar fácilmente en una aplicación de cocina abierta.
CAO / BIM
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
Simple espalda con espalda o doble central.
Módulos monobloque de longitud 1000, 1500, 2000, 2500 y 3000 mm.
Sin extensión o con extensiones de profundidad 1000, 1250 y 1500 mm.
Altura trasera de 400 mm y altura delantera de 220 mm.
Dimensiones y acabados idénticos al modelo VORAX® PREMIUM G.
capucha
Módulos monobloque de longitud 1000, 1500, 2000, 2500 y 3000 mm.
Sin extensión o con extensiones de profundidad 1000, 1250 y 1500 mm.
Altura trasera de 400 mm y altura delantera de 220 mm.
Dimensiones y acabados idénticos al modelo VORAX® PREMIUM G.
capucha
- Construcción autoportante sin fijación visible ni bordes afilados para una limpieza sin riesgo de cortes.
- Refuerzos laterales, en acero galvanizado 15/10th altura 50 mm, integrado en el capó, asegurando la rigidez del conjunto.
- Ajuste de nivelación desde el interior de la campana y cubiertas de montaje con clip.
- Fuelle en el extremo del sensor para una unión rígida entre 2 módulos al tiempo que permite un gran paso de aire.
- Campanas centrales formadas por ensamblaje adosado de 2 campanas adosadas con tabiques.
- Caras visibles en acero inoxidable austenítico AISI 304L (1.4307) con acabado SB cepillado.
- Cara posterior y superior en acero galvanizado.
- Mejillas sin marcas visibles como remaches y tachuelas.
- Filtros de medios galvanizados estándar, marco de acero inoxidable M0 397x472x25 mm.
- Placas de persiana de acero inoxidable.
- Canalón perimetral.
- Purgador y tapón de acero inoxidable - Rosca gas de 1/2 ”.
- Empaquetado en una caja en film termorretráctil.
- Caras exteriores de acero inoxidable protegidas con film de PVC.
Iluminación opcional: se entrega sin perforar
|

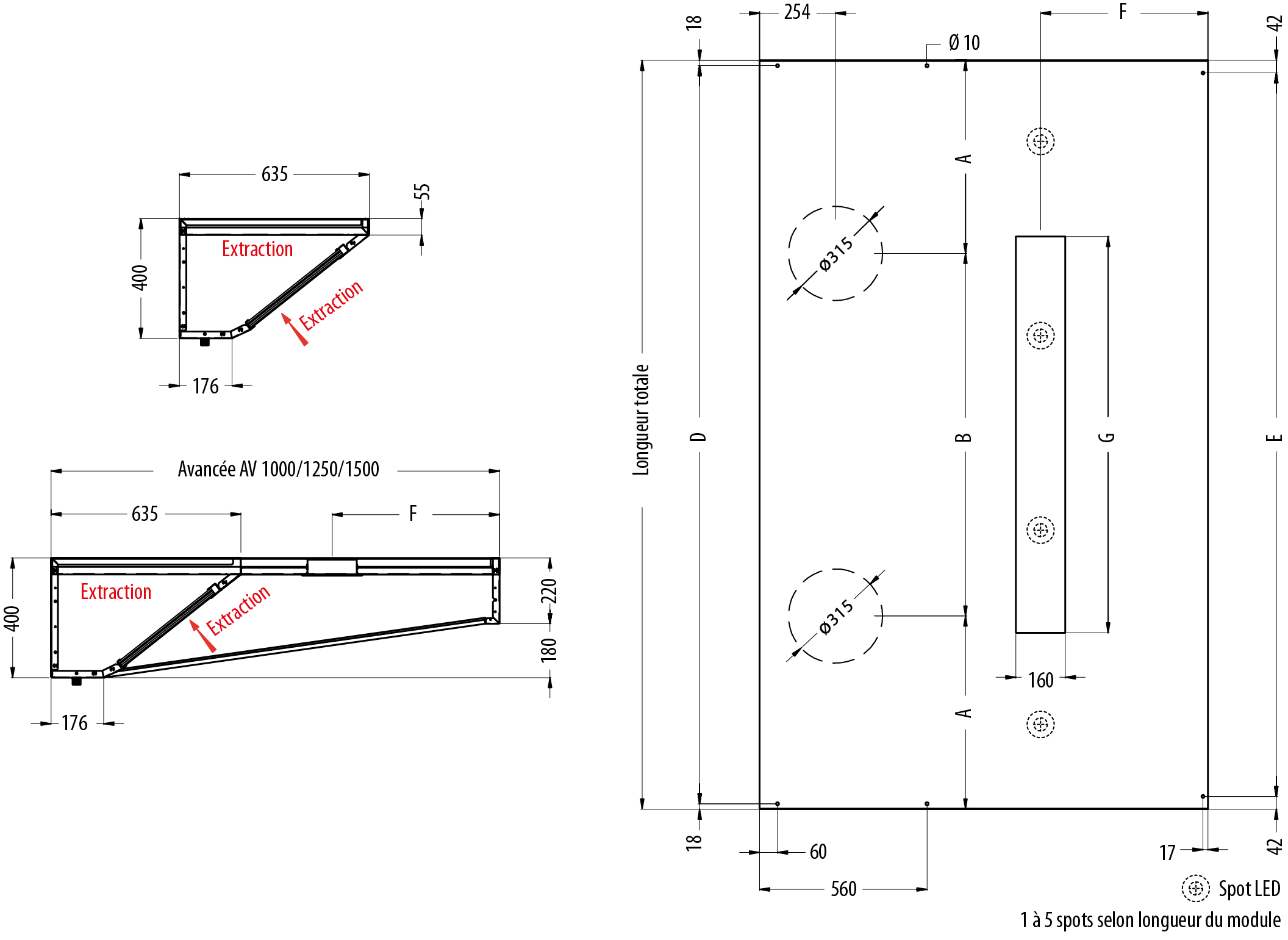

Módulo |
Longitud total* |
Longitud de captura |
Número de orificios de extracción |
A |
B |
D |
E |
Avanzado 1000 |
Avanzado 1250 |
Avanzado 1500 |
|||
|
F |
G |
F |
G |
F |
G |
||||||||
|
1000 |
1004 |
1000 |
1 |
502 |
968 |
920 |
185 |
655 |
310 |
655 |
560 |
655 |
|
|
1500 |
1504 |
1500 |
1 |
752 |
1468 |
1420 |
185 |
1265 |
310 |
1265 |
560 |
1265 |
|
|
2000 |
2004 |
2000 |
2 |
514 |
976 |
1968 |
1920 |
185 |
1265 |
310 |
1265 |
560 |
1265 |
|
2500 |
2504 |
2500 |
2 |
645,5 |
1213 |
2468 |
2420 |
185 |
1265 |
310 |
1265 |
560 |
1265 |
|
3000 |
3004 |
3000 |
2 |
645,5 |
1713 |
2968 |
2920 |
185 |
1265 |
310 |
1265 |
560 |
1265 |
* Longitud total de los módulos ensamblados: 3504, 4004, 4504, 5004, 5504, 6004
