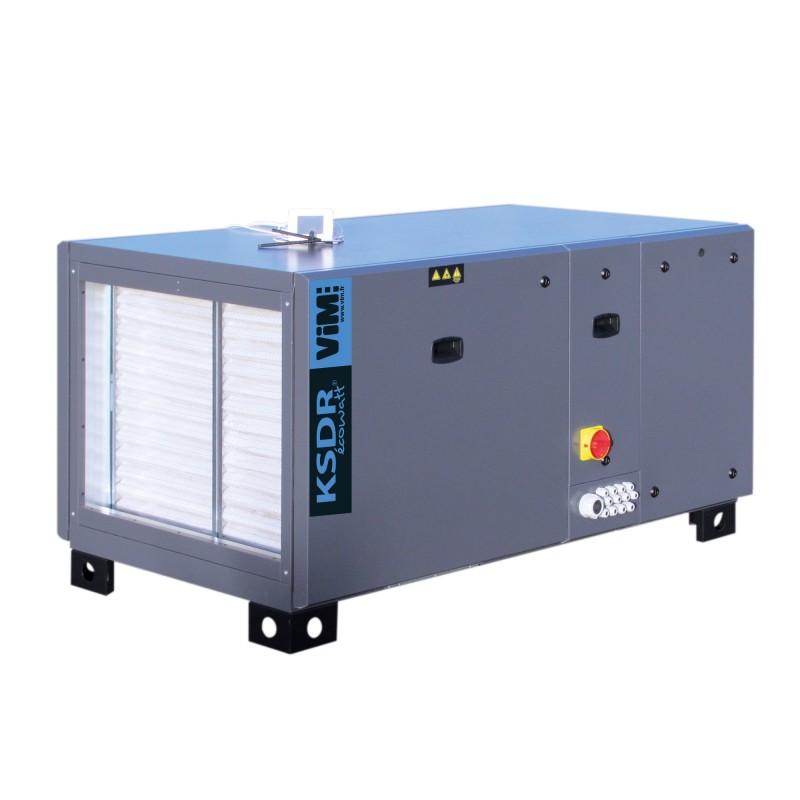

KSDR ECOWATT® 08 a 120

Rangos antiguos

Rango antiguo

Ver más grande

KSDR ECOWATT® 08 a 120

Rangos antiguos

Rango antiguo

	ErP - compatible con UVNR

Regulación de comunicación Modbus y BACnet
Baterías integradas en la unidad de tratamiento de aire
Ventilador de reacción de rueda libre
Aislamiento de lana de roca de doble piel 50 mm
Motor ECM de bajo consumo

Solicitud

Introducción de aire fresco, calefacción y / o refrigeración.
Instalación en interior o exterior.
Temperatura del aire tratado -25 a + 40 ° C.

Edificios terciarios

Edificios para catering

Comprar online

Descripción
Dimensiones
Documentación
Precio Público
Software
Referencias

Caudales de 200 a 12.000 m3 / h.
7 tamaños monobloque 08/18/28/38/48/88/120.
8 modelos según los tipos de baterías integradas
3 modos de funcionamiento: caudal variable (VAV), caudal constante (CAV), presión constante (COP).

Configuraciones:

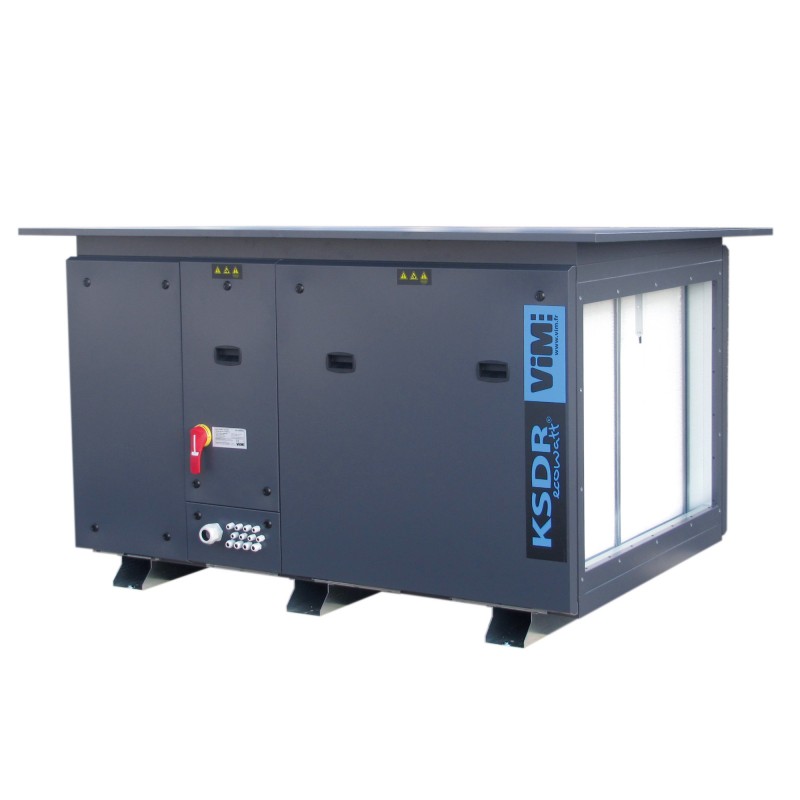

Exterior con techo montado:
- EXD : servidumbre de la mano derecha,
- EXG : servidumbre a la izquierda.

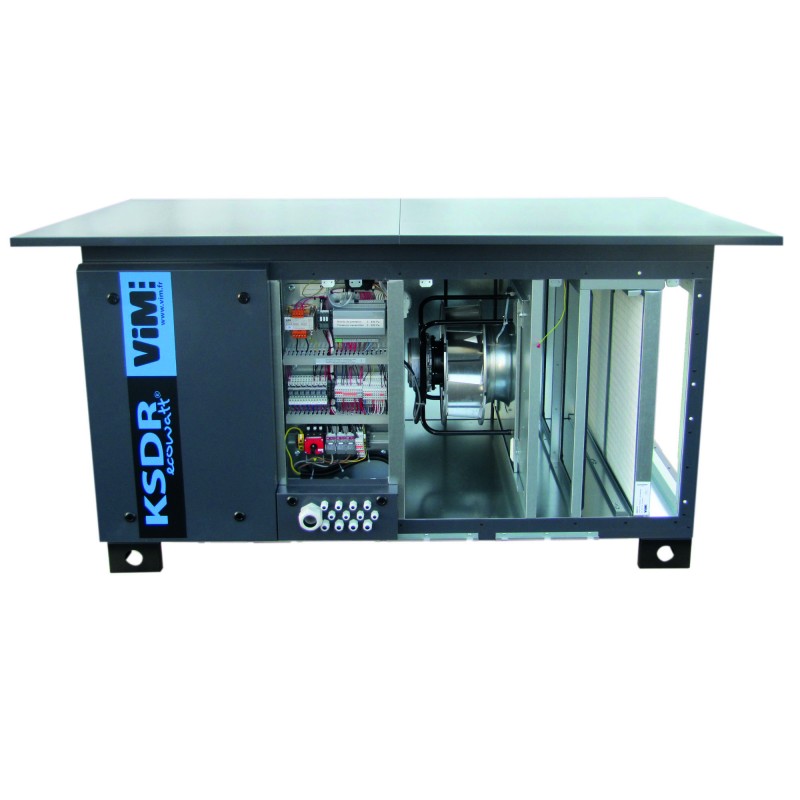

Interior sin techo:
- D : servidumbre de la mano derecha,
- GRAMO : servidumbre a la izquierda.
Regulación por PLC CORRIGO integrado específico para VIM .
Comunicación Modbus RTU en puerto RS485 o Modbus TCP / IP, BACnet IP o MSTP, aplicación de servidor web integrada en puerto TCP / IP.
Control táctil remoto ETD.

Construcción

Estructura autoportante en paneles de doble piel de 50 mm.
Aislamiento por lana mineral de roca th. 50 mm, densidad 40 kg / m3,
- conductividad térmica 0.037 W / (mk) (20/80 ° C).
- Clasificación al fuego A1 según norma EN 13 501.1.
Ventilador de rueda libre de reacción en chapa de acero galvanizado con motor ECM integrado.
Interruptor montado / cableado.
Servidumbres a derecha o izquierda en dirección al aire.
Estructura bi-block en tamaños 160 y 200 con una segunda caja para las baterías de tratamiento de aire (agua o eléctrica). Las fuentes de alimentación de cada caja están separadas.
Unidad entregada sobre pies, travesaños o bastidor.
Construcción de línea, conexión por tomas rectangulares.
Acabados exteriores en acero galvanizado granulado, color gris oscuro RAL7024: resistencia a la corrosión RC3, resistencia a los rayos ultravioleta RUV3 según EN 10169.
Acabados interiores de acero galvanizado Z275.
Techos montados en versión EXD o EXG.
KSDR 120: compuerta integrada con servomotor todo o nada en la caja entre la filtración y las bobinas, para función anticongelante y / o antiincendio CH 38 ERP. Amortiguador opcional para modelos EI tamaño 120.

Filtración:

Filtros estándar: filtros mini-plegados M5 (ePM10 ≥75%).
Filtros adicionales opcionales:
Tamaños 48, 88 y 120:
- Miniplis F7 HPE (alto rendimiento energético) (ePM1 ≥55%).
- Miniplis F9 HPE (ePM1 ≥80%).

Regulación:

Regulación CORRIGO montada / cableada, integrada en la unidad en un compartimiento dedicado, con control táctil remoto, permitiendo 3 modos de funcionamiento:

Motorización:

Ventilador de chorro de tipo rueda libre combinado con un motor ECM conmutado electrónicamente.
Motor monofásico o trifásico con protección térmica gestionada por electrónica, control por 0-10V o ModBus:
- KSDR 48: Tri 400 V, 50 / 60Hz, IP54, clase B.
- KSDR 88/120: Tri 400 V, 50 / 60Hz, IP54, clase F.

Baterías eléctricas EI:

Resistencias de acero inoxidable 304L.
Termostatos de seguridad: reinicio automático a 55 ° C, reinicio manual a 85 ° C.
Control de tren de pulsos.
Control de deslastre de carga posible según las características de la batería.

Serpentines de agua caliente / EC / ECF / ER / ERC reversibles:

Bobina 2, 3, 4, 6 u 8 filas según modelos, con tubos de cobre, aletas de aluminio sobre marco de acero galvanizado; Tubos de conexión roscados. Salga en la parte superior de los colectores para acceso completo (tamaños 120 a 200).
Conexión hacia la derecha o hacia la izquierda en el sentido de la circulación del aire.
Protección contra heladas por sonda de contacto,
Batería (s) montadas en un tobogán accesible por la trampilla lateral.
Bandeja de condensado de acero inoxidable y separador de gotas si es reversible.
Válvula motorizada de 3 vías (24V) proporcional por señal (0-10V), opcional, no instalada.

Serpentines de agua fría EF / ECF:

Bobina de 3 o 4 hileras según modelo, con tubos de cobre, aletas de aluminio sobre marco de acero galvanizado; Tubos de conexión roscados. Salida por la parte superior de los colectores para acceso completo (tamaños 120 y 200).
Conexión hacia la derecha o hacia la izquierda en el sentido de la circulación del aire.
Batería (s) montadas en un tobogán accesible por la trampilla lateral.
Bandeja de condensado de acero inoxidable y separador de gotas.
Válvula motorizada de 3 vías (24V) proporcional por señal (0-10V), opcional, no instalada.

Bobina de expansión directa (EX) - (tamaños 48 a 120) y bobina eléctrica EIX y expansión directa (tamaños 48 y 88):

Batería reversible de 1 o 2 circuitos en 2 o 3 filas para funcionamiento en condensador o evaporador.
Tubos y colectores de cobre, aletas de aluminio, estructura de acero galvanizado.
Bandeja de recogida de condensados de acero inoxidable y separador de gotas.
La unidad de expansión directa está controlada por la señal proporcional de calor o frío de 0-10V del Corrigo. Se proporciona una entrada para señalar el desescarche de la unidad de expansión directa en el Corrigo, para ralentizar la ventilación. Se requiere kit DX para la interfaz entre el grupo DX y la unidad de tratamiento de aire - Kit no incluido.
Versión EIX: precalentamiento de la batería de expansión directa con batería eléctrica independiente e independiente de Corrigo - 36kW en tamaño 48 y 60kW en tamaño 88. Punto de consigna ajustable.
Regulación en modo COP no disponible con bobina de expansión directa.

KSDR ECOWATT®
Modelo con calentador eléctrico EI - Servicio recto

Dimensiones (mm)	A	B	VS	D	mi	F	GRAMO
KSDR 08	870	740	396	261	385	840	540
KSDR 18 - 28 - 38	1170	895	546	495	615	1140	690

Peso (kilogramo)	EI	EC, EF o ER	ECF
KSDR 08	55	58	67
KSDR 18	99	104	127
KSDR 28	103	115	131
KSDR 38	112	121	140

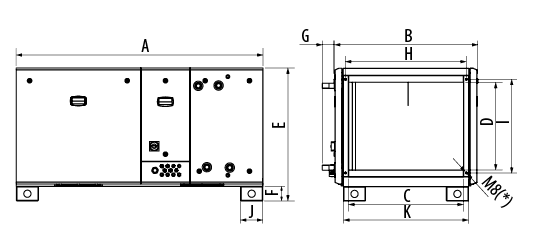

KSDR ECOWATT® 48
Modelo de interior

Servidumbre correcta

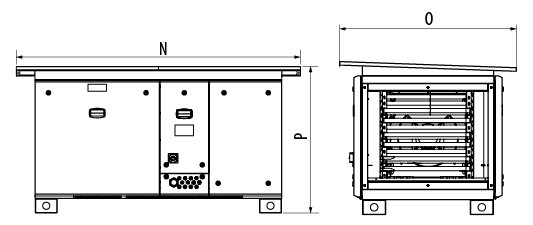

KSDR ECOWATT® 48
Modelo al aire libre

Servidumbre correcta

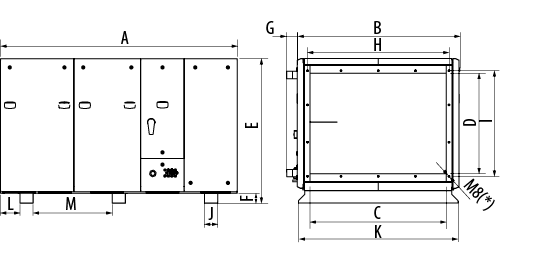

KSDR ECOWATT® 88 a 120
Modelo de interior

Servidumbre correcta

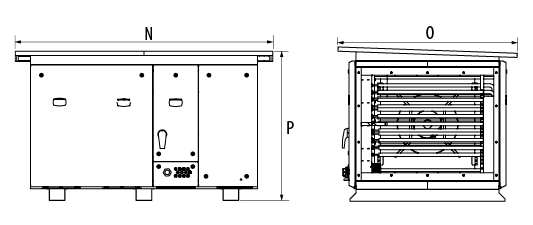

KSDR ECOWATT® 88 a 120
Modelo al aire libre

Servidumbre correcta

Tamaños	A	B	VS	D	mi	F	GRAMO (excepto EI)	G (EI)	H	I	J	K	L	METRO	NO	O	PAG	Q
48	1715	1000	800	620	925	100	100	sesenta y cinco	840	650	150	869	-	1415	1975	1175	1020	-
88	1950	1315	1100	810	1165	100	100	sesenta y cinco	1140	850	135	1284	161	611	2210	1485	1270	-
120	2400	1315	1100	1100	1465	100	100	sesenta y cinco	1140	1188	135	1284	197	802	2400	1485	1580	-
(*): 6 tuercas engarzadas en tamaños 88 y 120, 16 tuercas en tamaño 160 y 18 en 200
