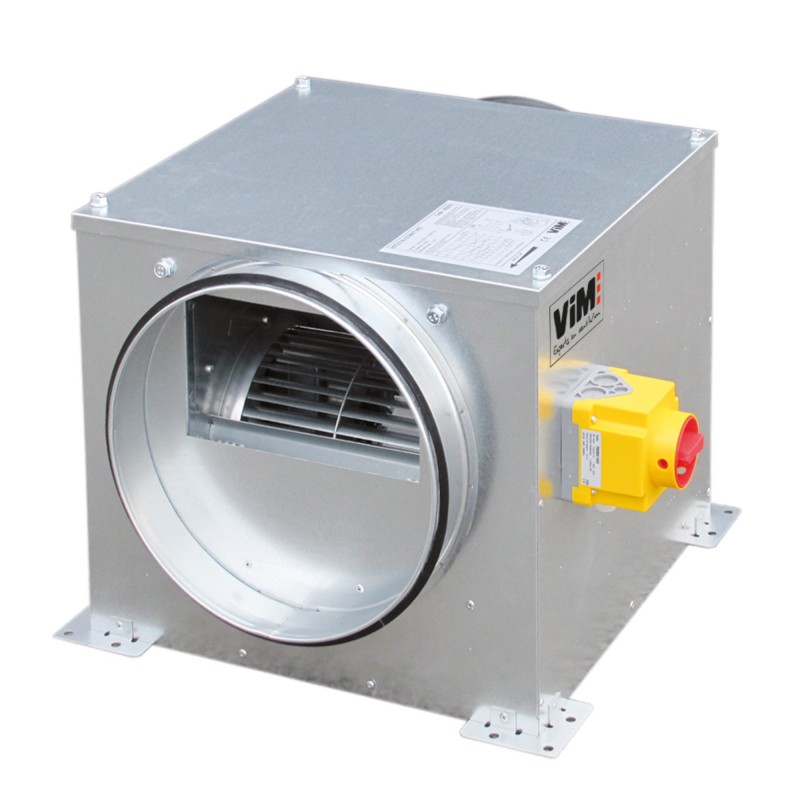

VIM - KSTD IP - Ventiladores estándar

Caudales de 400 a 6500 m³/h.
4 tamaños: 16 / 35 / 38 / 60.
2 variantes:

NU: carcasa sin aislamiento.
DB: Aislamiento reforzado con lana de roca de 50 mm, 6 caras.

Con INTZ o INTZ + BDEZ.

Construcción

Cuerpo fabricado en chapa de acero galvanizado Z275, provisto de 4 orejetas de fijación.
Acceso al filtro a través de la tapa.
Racores de conexión circular con junta clase D.
Ventilador de doble aspiración con motor integrado.
Parte inferior de la caja estanca para evitar goteos.
Filtro de punto metalizado.
Desagüe de condensados y productos de limpieza.
INTZ: Interruptor de proximidad bloqueable con retroalimentación de posición montada/cableada.
BDEZ: Presostato montado, no conectado a la aeráulica, a ajustar en obra.
Versión DB: doble piel con aislamiento acústico y térmico reforzado en lana de roca de 50 mm, clasificación al fuego A2-s1, d0 o M0.

Motorización

Modelo 16: Motor RE (Rotor Externo) IP44 monofásico asíncrono 230V, 50Hz, clase F, 1 velocidad con protección térmica incorporada con rearme manual.
Modelos 35, 38: Motor RE (Rotor Externo) IP55 monofásico asíncrono 230V, 50Hz, clase F, 1 velocidad con protección térmica incorporada con rearme manual.
Modelo 60: Motor RE (Rotor Externo) IP55 asíncrono trifásico 230/400V, 50Hz, clase F, 1 velocidad con protección térmica incorporada con rearme manual.

Selección ventilador C4 - 400°C 1/2H

Versión	Tamaño	A	B	C	ØD	E	F	G	H	ØJ	k		Peso (kg)
Versión	Tamaño	A	B	C	ØD	E	F	G	H	ØJ	INTZ	DIJZ	Peso (kg)
NU	dieciséis	450	450	426	355	226	534	474	50	9	95	120	18
	35	600	600	504	450	258	754	623	50	9	95	120	36
	38/60	702	702	656	500	382	853	724	50	9	95	120	53
DB	dieciséis	530	530	518	355	268	680	554	50	9	95	120	30
	35	675	675	595	450	319	823	698	50	9	95	120	57
	38/60	772	772	737	500	420	915	805	75	12	95	120	91
