KSCR ECOWATT®
CTA simple flux
Compactes - Réaction - ECM < 5500 m3/h
Agrandir l'image
KSCR ECOWATT®
Nouveau produit
 |
Conformes ErP 2018 - UVNR - Moteur EC variable |
Filtres
|
|||
 |
 |
 |
|||
 |
 |
||||
- Régulation communicante Modbus et BACnet
- Batteries intégrées dans la CTA
- Ventilateur roue libre à réaction
- Double peau isolation laine de roche 50 mm
- Moteur ECM basse consommation
Applications :
Introduction d'air neuf, chauffage et climatisation.
Installation à l’intérieur ou à l'extérieur.
Montage au sol ou au plafond, ou vertical suivant description.
Température d'air traité -25 à +40°C.
Commander en ligne
-
Description
-
Dimensions
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
Débits de 200 à 5 500 m3/h.
Tailles monoblocs 08 / 18 / 28 / 38 / 52.
5 modèles selon les types de batteries intégrées :
Toutes tailles avec batteries à eau sont disponibles avec vannes 2 ou 3 voies ou sans vannes.
* Sauf taille 08.
3 modes de fonctionnement : débit variable (VAV), débit constant (CAV), pression constante (COP).
Configurations :
Construction :Tailles monoblocs 08 / 18 / 28 / 38 / 52.
5 modèles selon les types de batteries intégrées :
| Électrique | Eau chaude | Eau froide | Eau réversible | |
| EI | ■ | |||
| EC | ■ | |||
| EF | ■ | |||
| ER | ■ | |||
| ECF* | ■ | ■ |
Toutes tailles avec batteries à eau sont disponibles avec vannes 2 ou 3 voies ou sans vannes.
* Sauf taille 08.
3 modes de fonctionnement : débit variable (VAV), débit constant (CAV), pression constante (COP).
Configurations :
- Montage intérieur ou extérieur :
- EXD : servitude à droite,
- EXG : servitude à gauche.
- Régulation par automate CORRIGO intégré spécifique VIM.
- Communicante Modbus RTU sur port RS485 ou Modbus TCP/IP, BACnet IP ou MSTP, application webserver intégrée sur port TCP/IP.
- Commande tactile déportée ETD.
- Montage inversé pour fixation au plafond possible dans toutes les configurations.
- Montage flux d'air vertical ascendant possible pour les versions avec batteries à eau chaude ou électrique.
- Structure autoportante en panneaux double peau 50 mm.
- Isolation par laine de roche minérale ép. 50 mm, densité 40 kg/m3.
- Conductivité thermique 0,037 W/(m.k) (20/80°C).
- Classement au feu A1 selon la norme EN 13 501.1.
- Servitudes à droite ou gauche dans le sens de l'air.
- Finition intérieure et extérieure en acier galvanisé Z275.
- Construction en ligne, raccordements rectangulaires. En option raccordements par piquages circulaires avec joints d’étanchéité classe D.
- Taille 08 -38 : 4 pattes de suspension/fixation fournies.
- Couvercle d’accès sécurisé lorsque le caisson est fixé à l'envers.
- Taille 52 : couvercle en 3 parties avec poignées démontables. Accès par les panneaux latéraux et supérieurs pour les filtres.
Filtration
- Filtres livrés en standard : filtres miniplis FIFI M5 ePM10 75%.
- Filtres disponibles en option :
- Filtres miniplis FIFI F7 ePM1 55%
- Filtres miniplis FIFI M5 ePM10 75% + F7 ePM1 55%
- Filtres miniplis FIFI M5 ePM10 75% + F9 ePM1 80%
Régulation :
- Coffret en polycarbonate renforcé IP55.
- Régulation CORRIGO montée/câblée, intégrée à l’unité avec commande tactile déportée, permettant 3 modes de fonctionnement :
RÉGLAGES DES DÉBITS APPLICATIONS CONSEILLÉES MODE VAV - DÉBIT VARIABLE Variation de la vitesse du ventilateur - Débit fonction d'un signal 0-10 V issu de l'extraction, de la télécommande, d'une sonde extérieure (CO2, température, hygrométrie...) ou d'une commande déportée (M/A + variation). - Compensation asservie à une extraction de cuisine.
- Installations monozones, nécessitant une adaptation de la ventilation en fonction de l'occupation.MODE CAV - DÉBIT CONSTANT Vitesse du ventilateur définie selon un débit précis - Saisie manuelle (m3/h) de 2 consignes de débits type 0-PV-GV. Fonctionnement manuel ou sur plage horaire.
- Visualisation des valeurs sur l’afficheur, commutation manuelle, par horloge ou contact externe.- Installations nécessitant la maitrise d'un ou plusieurs débits précis. MODE COP - PRESSION CONSTANTE Variation auto de la vitesse du ventilateur pour maintien d'une pression constante - Valeur de pression constante mesurée par une sonde externe (option) située dans le réseau de gaine de soufflage. - Installations multizones, associées à une modulation des débits terminaux.
Motorisation :
- Ventilateur à réaction de type roue libre associé à un moteur à commutation électronique ECM.
- Moteur monophasé ou triphasé avec protection thermique gérée par l’électronique, pilotage par 0-10V ou ModBus :
- KSCR 08/18 : Mono 230V (200-277V), 50/60Hz, IP 44, classe B.
- KSCR 28 : Mono 230V (200-277V), 50/60Hz, IP 54, classe B.
- KSCR 38 / 52 : Tri 400V (380-480V), 50/60Hz, IP 54, classe B.
Batteries électriques EI :
- Résistances acier Inox 304L.
- Thermostats de sécurité : un thermostat à réarmement automatique, un thermostat à réarmement manuel.
- Commande par train d'impulsion.
- Post-ventilation.
- La batterie 48KW du KSCR 52 a une alimentation séparée Tri 400V avec son interrupteur de sécurité.
- Batterie 3 rangs, avec tubes en cuivre, ailettes en aluminium sur un cadre en acier galva; tubes de raccordement filetés.
- Connexion à droite ou gauche dans le sens de circulation de l’air.
- Protection antigel par sonde de contact,
- Batterie(s) montée(s) sur glissière accessible par trappe latérale.
- Bac de condensats Inox et séparateur de gouttelettes si réversible.
- Vanne 3 voies motorisée (24V) proportionnelle par signal (0-10V) fournie, non montée.
- Batterie 4 rangs, avec tubes en cuivre, ailettes en aluminium sur un cadre en acier galva, tubes de raccordement filetés.
- Connexion à droite ou gauche dans le sens de circulation de l’air.
- Batterie(s) montée(s) sur glissière accessible par trappe latérale.
- Bac de condensats Inox et séparateur de gouttelettes.
- Vanne 3 voies motorisée (24V) proportionnelle par signal (0-10V) fournie, non montée.
Sélection traitement d'air
KSCR ECOWATT® 08-18-28-38
Modèle avec batterie électrique EI - Servitude droite
KSCR ECOWATT® 52
Modèle avec batterie électrique EI - Servitude droite
*avec la poignée
Modèle avec batterie électrique EI - Servitude droite
KSCR ECOWATT® 52
Modèle avec batterie électrique EI - Servitude droite
| Tailles | Dimensions EI, EC, EF, ECF (mm) | ||||||
| A | B | C | D | E | F | G | |
| KSCR 08 | 870 | 740 | 396 | 266 | 385 | 840 | 540 |
| KSCR 18 - 28 - 38 | 1 170 | 895 | 546 | 495 | 615 | 1 140 | 690 |
| KSCR 52 | 1 272 | 1 259 | 950 | 490 | 607+33* | 1 242 | 1 094 |
*avec la poignée
| Tailles | Poids (kg) | ||
| EI | EC, EF ou ER | ECF | |
| KSCR 08 | 55 | 58 | 67 |
| KSCR 18 | 99 | 104 | 127 |
| KSCR 28 | 103 | 115 | 131 |
| KSCR 38 | 112 | 121 | 140 |
| KSCR 52 | 174 | 169 | 185 |
Caractéristiques détaillées
Pages catalogue texte (CT)
Pages catalogue texte (CT) Autres langues
Pages catalogue - Autre
Prix tarif public
Pages catalogue prix (CP)
Notices d'installation
Notice installation (NT)
Notice installation (NT) Autre
Notice installation (NT) - Ancienne version
Certificats feu / Désenfumage
Certificats Performance / Environnement
Fiche réglementaire ErP (FERP)
Déclaration de performance (DOP)
Certificats Electriques / ATEX
Déclarations CE électriques (DCCE)
Aide à la prescription
Texte de prescription (TP)
Documents commerciaux

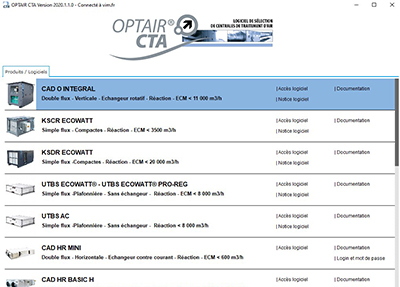

OPTAIR CTA 2023
