ARPB
Regulación de la batería
Armarios de potencia y regulación - Bobinas eléctricas
Ver más grande
ARPB
Nuevo producto
 |
 |
- Armario listo para usar
- Limita el consumo de energía
- Sin perturbaciones magnéticas
Solicitud
Permite la alimentación, regulación de potencia y protección de las resistencias eléctricas y del ventilador.
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
Armario de potencia para baterías trifásicas de 9kW (13A) a
150 kW (217 A):
Descripción
150 kW (217 A):
|
Calibre |
Numero de pisos Potencia (kW) / Intensidad (A) |
||||
|
1 |
2 |
3 |
4 |
5 |
|
|
15 kW (22 A) |
15/22 |
||||
|
24 kW (35 A) |
24/35 |
||||
|
36 kW (52 A) |
36/52 |
24 + 12/35 + 17 |
3x12 / 3x17 |
||
|
45 kW (65 A) |
27 + 18/39 + 26 |
||||
|
48 kW (69 A) |
2x24 / 2x35 |
||||
|
54kW (78A) |
2x27 / 2x39 |
||||
|
60kW (87A) |
2x30 / 2x43 |
2x24 + 12 / 2x35 + 17 |
|||
|
63kW (91A) |
2x27 + 9 / 2x39 + 13 |
||||
|
72 kW (104 A) |
3x24 / 3x35 |
||||
|
75 kW (108 A) |
2x30 + 15 / 2x43 + 22 |
||||
|
84 kW (121 A) |
3x24 + 12 / 3x35 + 17 |
||||
|
90 kW (130 A) |
3x30 / 3x43 |
||||
|
96 kW (139 A) |
4x24 / 4x35 |
||||
|
105kW (152A) |
3x30 + 15 / 3x43 + 22 |
||||
|
120 kW (173 A) |
4x30 / 4x43 |
||||
|
150 kW (22 A) |
5x30 / 5x43 |
||||
Otras características (potencia y número de etapas): consúltenos.
Descripción
- Control progresivo, regulación crono-proporcional por triac.
- Tensión de alimentación trifásica 400V 50 / 60Hz.
- Armario IP54, puerta batiente, prensaestopas montado, kit de montaje mural.
- Tres modos de funcionamiento:
- Punto de consigna integrado de 0… 30 ° C (conexión de sonda).
- Punto de consigna remoto 0… 30 ° C (conexión sonda + potenciómetro).
- Control por señal externa 0… 10V (conexión ARSC).
- Interruptor-seccionador con candado en la parte delantera.
- Controles (encendido / apagado de la batería y encendido / apagado de la ventilación) en el frente o remoto con control por luces indicadoras.
- Protección térmica integrada.
- El gabinete esclaviza el funcionamiento de la batería al del ventilador (post ventilación).
- Terminales de control para sonda de regulación y sonda de limitación de temperatura mínima y máxima.
- Terminales de seguridad: presostato, termostatos de seguridad de batería, sonda de conducto mín / máx.
- Bloques de terminales de alimentación: 36kW (52A) para gabinetes de 1 etapa, o 30kW (43A) máximo por etapa.
- Secuenciador multietapa (de 2 a 5) con sus contactores de potencia (para armarios de potencia> 36KW).
|

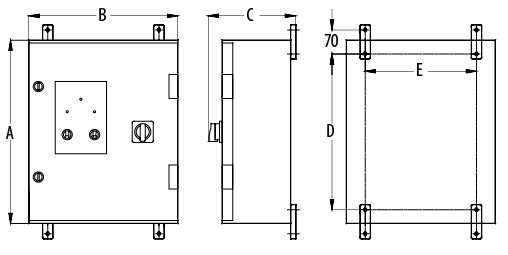

Potencia |
A |
B |
C |
D |
E |
|
15 kW |
530 |
430 |
255 |
455 |
325 |
|
24 y 36kW |
645 |
436 |
305 |
555 |
330 |
|
45 hasta 84kW |
847 |
636 |
355 |
755 |
530 |
|
90 hasta 150 kW |
1056 |
852 |
405 |
964 |
746 |
Especificaciones detalladas
Páginas de catálogo de texto (CT)
Precio de tarifa pública
Páginas de catálogo de precios (CP)
Instrucciones de instalación
Instrucciones de instalación (NT)
Certificados eléctricos / ATEX
Declaraciones eléctricas CE (DCCE)
