VIM - ALIZE HYGRO HABITAT - Entrées d'air et Bouches

ALIZÉ VISION : WC

Raccordement Ø125.
3 types de commande : à piles type LR6 2x1,5V, électrique 230 V mono classe II, et électrique 12 VAC classe II.
1 débit : 5/30 m³/h.
Débit d’extraction permanent de 5m3/h.
Débit complémentaire de 30 m³/h commandé par détection de présence.
Temporisation 30 min.
Témoin sonore d’usure des piles pour la version à piles 2x1,5V.

ALIZÉ TEMPO : WC

Raccordement Ø125.
2 types de commande : à cordon ou électrique 230V.
1 débit : 5/30 m³/h.
Débit d’extraction permanent de 5 m³/h.
Débit complémentaire de 30 m³/h obtenu par une action manuelle sur cordon ou sur bouton poussoir à ouverture (230V).
Temporisation 30 min.

ALIZÉ HYGRO : salles de bains

Raccordement Ø125.
4 débits : 5/40, 10/40, 10/45, 15/45 m³/h.
Débit d’extraction modulé selon l’humidité relative de la SDB et de la configuration du logement.

ALIZÉ HYGRO VISION : salles de bains avec WC

Raccordement Ø125.
3 type de commande : à piles type LR6 2x1,5V, électrique 230 V mono classe II, et électrique 12 VAC classe II.
4 débits : 5/40/30, 10/40/40, 10/45/45, 15/45/40 m³/h.
Débit d’extraction modulé selon l’humidité relative de la SDB et de la configuration du logement.
Débit complémentaire obtenu par détection de présence.
Temporisation 30 min.
Témoin sonore d’usure des piles pour la version à piles 2x1,5V.

ALIZÉ HYGRO TEMPO : salles de bains avec WC

Raccordement Ø125.
1 type de commande : à cordon.
4 débits : 5/40/30, 10/40/40, 10/45/45, 15/45/40 m³/h.
Débit d’extraction modulé selon l’humidité relative de la SDB et de la configuration du logement.
Débit complémentaire obtenu par une action manuelle sur cordon.
Temporisation 30 minutes.

L’ensemble des bouches à alimentation électrique 230V et 12V sont de classe IPX1.

ALIZÉ HYGRO TEMPO : cuisines

Raccordement Ø125.
4 types de commande : cordon, à piles type LR6 2x1,5V, électrique 230 V mono classe II et électrique 12 VAC classe II.
5 débits : 10/40/75, 10/40/90, 10/45/105, 10/45/120, 15/45/135 m3/h.
Temporisation 30 min.
Témoin sonore d’usure des piles pour la version à piles 2x1,5V.
Débit d’extraction modulé selon l’humidité relative de la cuisine et de la configuration du logement.
Débit maxi obtenu manuellement par cordon, commandé par un bouton poussoir à fermeture pour la version à piles ou à ouverture pour la version électrique 230V ou 12V.

Bouche en polystyrène choc blanc (RAL 9016).
Régulateur de débit incorporé.
Grille amovible permettant l’accès aux piles.
Utilisation du transformateur TRAFO 230/24VAC ou 12+12VAC possible avec toutes les bouches hygroréglables électriques ALIZÉ 12V. Raccordement jusqu'à 4 bouches possibles.

Sélection des entrées d'air et bouches

ALIZE VISION à piles ou électrique

1. Grille amovible
2. Capot + platine support avec manchette et joint à lèvre

Ouverture de la bouche au débit maximum d’extraction suite à une détection de présence par capteur optique (lentille).
Temporisation de 30 minutes du grand débit.
Alimentation 12 VAC/DC ou 230V
Alimentation par 2 piles type LR6 1,5V (non fournies).

ALIZE TEMPO à cordon ou électrique

1. Grille amovible
2. Capot + platine support avec manchette et joint à lèvre

Ouverture de la bouche au débit maximum d’extraction par une impulsion sur le bouton poussoir à ouverture ou par action sur la cordelette.
Alimentation 230V (version élec.).

ALIZÉ HYGRO

1. Grille amovible
2. Capot + platine support avec manchette et joint à lèvre

Débit modulé en fonction de l’humidité relative ambiante.

ALIZÉ HYGRO VISION à piles ou électrique

1. Grille amovible
2. Capot + platine support avec manchette et joint à lèvre

Débit modulé en fonction de l’humidité relative ambiante.
Ouverture de la bouche au débit maximum d’extraction suite à une détection de présence par capteur optique (lentille).
Temporisation de 30 min du grand débit.
Alimentation par 2 piles type LR6 1,5V (non fournies).
Alimentation 12 VAC/DC ou 230V.

ALIZÉ HYGRO TEMPO

Débit modulé en fonction de l’humidité relative ambiante.
Ouverture de la bouche au débit maximum d’extraction par action sur la cordelette.
Temporisation de 30 minutes du grand débit.

Débit maxi obtenu par impulsion sur le bouton poussoir à fermeture.
Temporisation de 30 minutes du grand débit.
Alimentation par 2 piles type LR6 1,5V (non fournies).

Débit maxi obtenu soit par impulsion sur le bouton poussoir à ouverture, soit par télécommande infra-rouge (option).
Temporisation de 30 minutes du grand débit.
Alimentation en 230V.

Débit maxi obtenu par impulsion sur le bouton poussoir à ouverture ou sur la télécommande infra-rouge (option).
Temporisation de 30 minutes du grand débit.
Alimentation 12 VAC/DC.

Fermer Ouvrir Caractéristiques détaillées

Pages catalogue texte (CT)

CT-Juil23-ALIZE-HYGRO-HABITAT

Pages catalogue - Autre

Sélection - Entrées d'air et bouches - Janv.23

Fermer Ouvrir Prix tarif public

Pages catalogue prix (CP)

CP-Fev24-ALIZE-HYGRO-HABITAT

Fermer Ouvrir Certificats Performance / Environnement

Avis Technique (ATEC)

ATEC-14.5-17-2277-V2-HYGRO-F241231 Média verrouillé

Certificat QB (QB)

QB-18.12.369-ALIZE-HYGRO-HABITAT-F241231.pdf

QB-18.12.369-ALIZE-HYGRO-HABITAT-F241231 Média verrouillé

Fermer Ouvrir Aide à la prescription

Texte de prescription (TP)

TP_ALIZE HYGRO_150205 Média verrouillé

Fermer Ouvrir Notices d'installation

Données techniques (DTEC)

DTEC_Fonctionnement et entretien_hygro B_141218

Fermer Ouvrir Documents commerciaux

Fiche commerciale (FCOM)

FCOM-Solutions-Habitat-Collectif-Neuf-Rénovation-240321

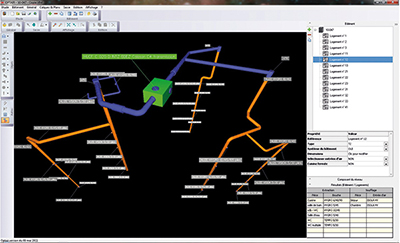

OPTAIR VMC

Télécharger OPTAIR VMC 2018 Média verrouillé

Logiciel de dimensionnement et de devis des installations de VMC
Pour tout problème de fonctionnement, merci d'envoyer votre demande par email à optair@vim.fr

Dimensionnement des réseaux et sélection du ventilateur adapté.
Fonctionne pour toute installation auto-réglable, hygro-réglable et gaz.
Calculs conformes aux normes en vigueur.
Fournit une liste détaillée et chiffrée du matériel sélectionné.
Permet la réalisation des devis à partir de la base de données des produits VIM.
Application possible en VMC simple-flux TERTIAIRE.

Août 2020 : nouvelle version (mise à jour automatique)

Ajout des TED F400 ECOWATT COP et des KUBAIR F400 ECOWATT COP (en projet rapide VMC collective et en projet complet)
Ajout des KSTD et KSTD IP 16
Suppression des KSTD et KSTD IP 19

Télécharger le manuel d'utilisation
