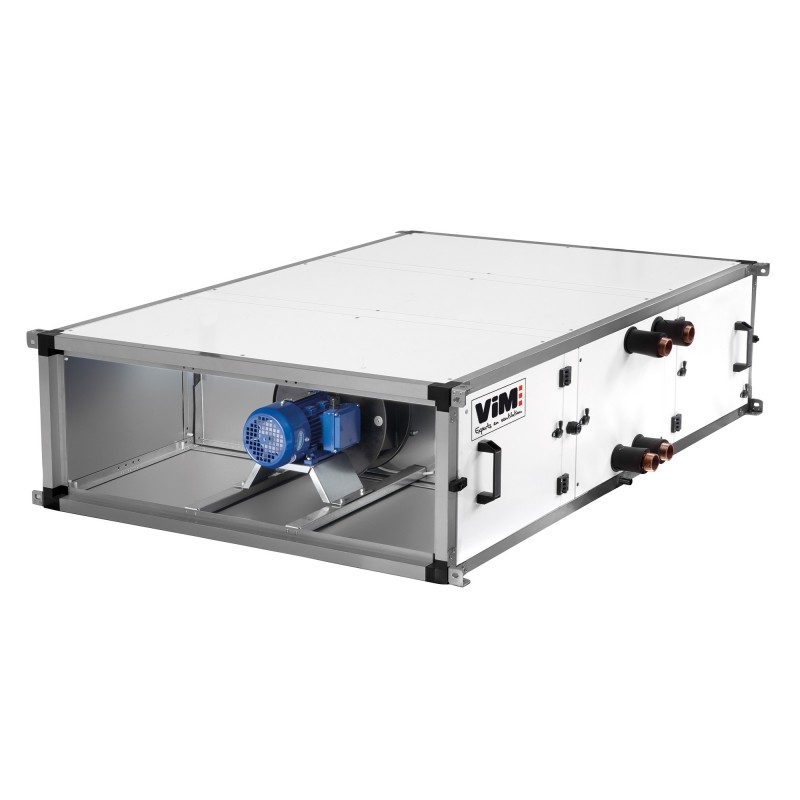

UTBS ECOWATT® - UTBS ECOWATT® PRO-REG

Anciennes gammes

Plafonnières - Réaction - ECM < 8 000 m3/h

FLAG Obsolete
UTBS Agrandir l'image

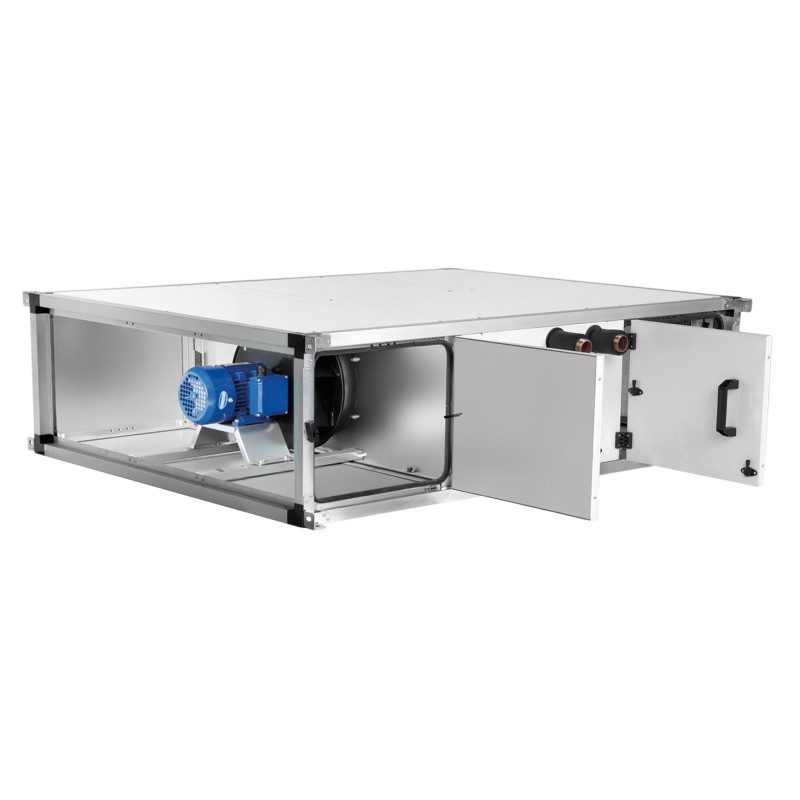

UTBS ECOWATT® - UTBS ECOWATT® PRO-REG

Anciennes gammes


Plafonnières - Réaction - ECM < 8 000 m3/h

PIC-ERP-conforme-01.jpg Conformes ErP 2018 - UVNR
Filtres
Livrés en standard : Pré-filtre M5 (ePM10 55%) avec prise de pression ou filtre F7 (ePM1 70%) avec un emplacement pré-filtre et prise de pression.
En option : Pré-filtre M5 (ePM10 55%) et filtre F9 (ePM1 85%) pour réaliser M5 + F7 / F9 ou F7 + F9.

  • Centrale extra plate : hauteur 360 à 500 mm
  • Ventilateurs roue libre et moteur ECM basse consommation
  • Filtre HEPA H14 en option
  • Double peau avec isolation laine de verre 25 mm
  • Débits de 500 à 8 000 m3/h
  • Version intérieure et extérieure

Applications :
Introduction d’air neuf, chauffage, climatisation.
Installation à l’intérieur ou à l’extérieur.
Bureaux, commerces, enseignement, sanitaires, loisirs, hébergements, restauration.
Montage au sol ou au plafond.
Montage flux d'air vertical pour les modèles sans batterie froide.
  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

Débits de 500 à 8 000 m3/h.
4 tailles :
  • Taille 2 : hauteur 360 mm
  • Tailles 3 et 5 : hauteur 410 mm
  • Taille 8 : hauteur 500 mm
Caisson principal avec 1 ou 2 étages de filtration, 1 ou 2 batteries et 1 ou 2 ventilateurs suivant la taille.

Caissons additionnels :
  • Caissons de mélange 2 voies CM.
  • Silencieux 750 mm SIL.
  • Plénums PB.
  • Caissons batteries électriques EB, à eau et à détente directe CB.
  • Caissons filtres avec prises de pression FB.
  • Caissons ventilateurs avec filtre(s) (non régulé).
UTBS ECOWATT®
  • CTA livrée avec un boitier de raccordement extérieur équipé d’un potentiomètre de réglage du débit.

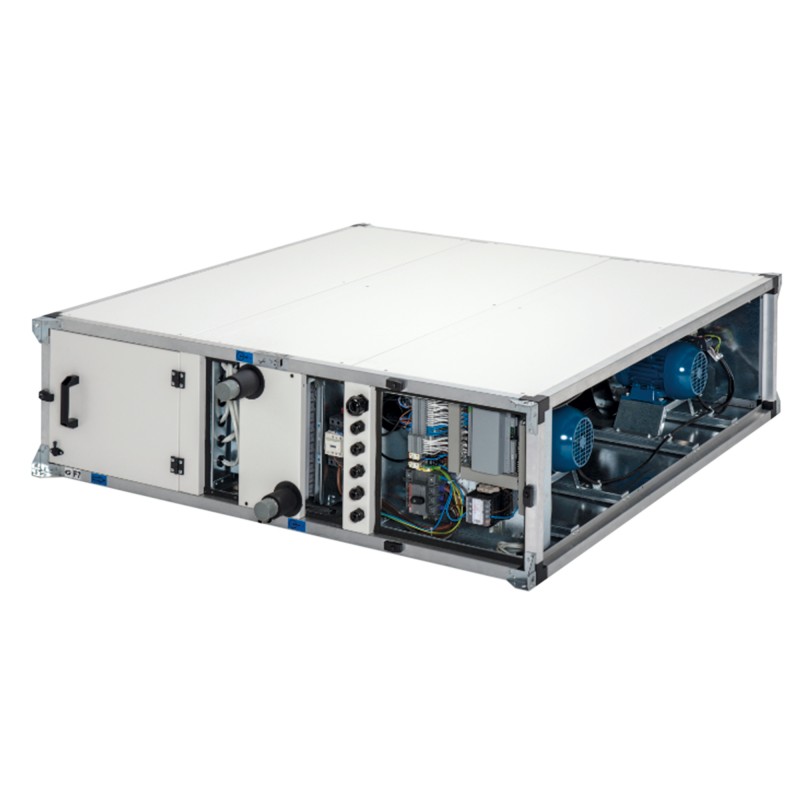

UTBS ECOWATT® PRO-REG
  • CTA livrée avec régulation montée câblée :
    • Débit variable (VAV)
    • Débit constant (CAV)
    • Pression constante (COP)
  • Régulation par automate CORRIGO intégrée spécifique VIM.
  • Communicante ModBus sur port RS485 et BACnet IP sur port TCP/IP.
  • Commande tactile déportée ETD.

Construction
  • Châssis en profils d’aluminium extrudé.
  • 2 Brides lisses fournies avec le caisson principal.
  • Kit de fixation des caissons entre eux composé d’un joint et 4 jeux de vis, écrous et rondelles.
  • Panneaux double peau en acier galvanisé revêtu RAL 9010 extérieur
  • Isolation par laine de verre ép. 25 mm, densité 24 kg/m3 :
    • Conductivité thermique 0,036 W/(m.k) (20/80°C).
    • Classement au feu A1 selon la norme EN 13 501.1.
  • Portes sur charnières facilitant l’accès de la centrale.
  • Servitude gauche ou droite.
  • Registres aspiration et/ou soufflage ID, classe 2 suivant EN 1751.
  • Toiture et capot pour versions extérieures.
  • Châssis support de 80 mm pour isoler le caisson du sol en extérieur et faciliter le montage du siphon (option).
  • Possibilité de faire un soufflage à 90°.

Equipements du caisson principal et caissons additionnels

Filtration
  • Filtres livrés en standard : pré-filtre M5 (ePM10 55%) avec prise de pression ou filtre F7 (ePM1 70%) avec un emplacement pré-filtre et prise de pression.
  • Filtres disponibles en option : pré-filtre M5 (ePM10 55%) et filtre F9 (ePM1 85%) pour réaliser M5+F7/F9 ou F7+F9.
  • Caisson filtre F7 + HEPA H14 (99.995 % EN 1822-1). Rail pour préfiltre G4 intégré. Prises de pression des deux côtés, 2 dépressostats fournis. Accès au filtre F7 par les panneaux inférieur et supérieur. Accès au filtre H14 par le panneau inférieur, par le panneau supérieur avec démontage de fixations.

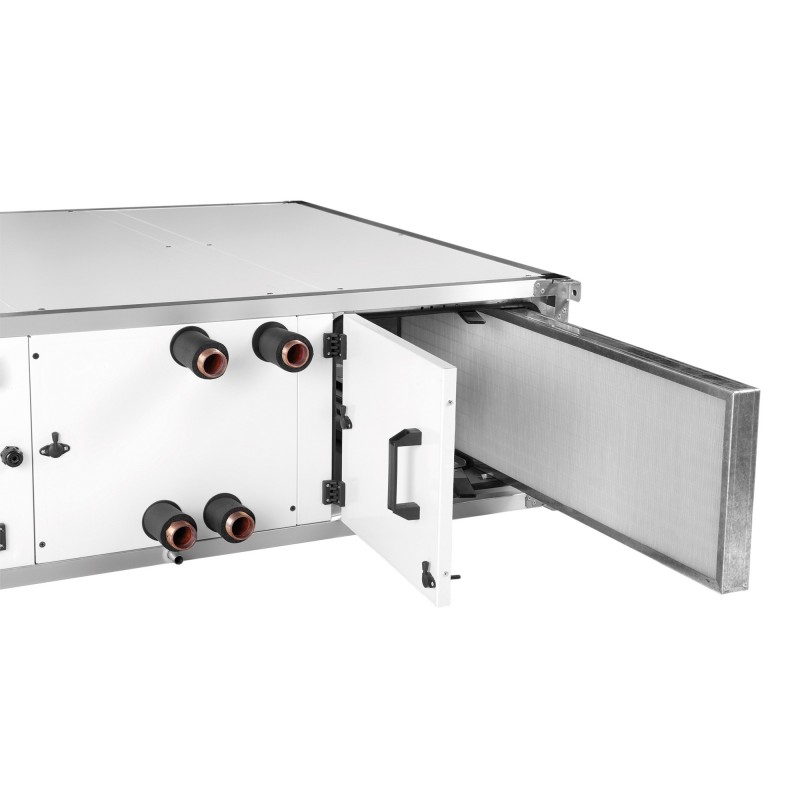

  • Système de maintien constitué de deux poignées de serrage : parfaite étanchéité avec le châssis et démontage aisé. Démontage des filtres par les côtés ou le fond.
Batteries
  • Batteries à eau chaude 2 ou 4 rangs (cadre galva, tubes cuivre et ailettes aluminium).
  • Batteries à eau froide ou réversible 4 ou 6 rangs (cadre galva, tubes cuivre, ailettes aluminium, bac de condensats en inox 304 et séparateur de gouttelettes).
  • Batteries électriques (cadre galva et résistances blindées) avec protections à réarmement manuel (120°C) et automatique (75°C), ainsi qu’un écran anti-rayonnement devant les filtres. L’alimentation des batteries électriques est séparée de celle de la ventilation dans les versions non régulées (non PRO-REG).
  • Batterie a détente directe réversible 1 ou 2 circuits sur 4 ou 6 rangs pour fonctionnement en condenseur ou en évaporateur. Tubes et collecteurs en cuivre, ailettes en aluminium, cadre en acier galvanisé. Bac de récupération des condensats inox et séparateur de gouttelettes. Gestion par le groupe a détente directe, piloté par le signal 0-10V proportionnel chaud ou froid du Corrigo. Kit DX nécessaire pour faire l’interface entre le groupe DX et la CTA - Kit non fourni. Régulation en mode COP non disponible avec une batterie à détente directe.
Moto-ventilateurs
  • Ventilateurs roues libres à réaction équilibrée dynamiquement avec accouplement direct aux moteurs. Nouvelle fixation boomerang antivibratile
  • Moteurs ECM avec protection électronique intégrée :
    • UTBS-2 : 0,46kW monophasé 230V, 50-60Hz, IP44, classe B.
    • UTBS-3 : 2x0,45kW monophasé 230V, 50-60Hz, IP44, classe B.
    • UTBS-5 : 2x0,85kW monophasé 230V, 50-60Hz, IP54, classe F.
    • UTBS-8 : 2x1,00kW triphasé 400V, 50-60Hz, IP54, classe F.

Modèle UTBS ECOWATT® PRO REG
  • Caisson principal
    • Le caisson principal comporte au minimum une batterie à eau, à détente directe ou électrique.
    • Il peut comporter 2 batteries à eau, ou 1 batterie à eau froide + 1 batterie électrique.
    • Des caissons filtration, batteries (eau, détente directe et électrique) accessoires sont disponibles pour compléter la configuration du caisson
      principal.
  • Caisson additionnel régulé
    • Un caisson de mélange 2 voies CM.
  • Régulation
    • La régulation intégrée permet 3 modes de fonctionnement :

RÉGLAGES DES DÉBITS

APPLICATIONS CONSEILLÉES

MODE VAV - DÉBIT VARIABLE : Variation de la vitesse du ventilateur

- Débit fonction d’un signal 0-10 V issu de l'extraction, de la télécommande, d’une sonde extérieure (CO2, température, hygrométrie…) ou d'une commande déportée (M/A + variation).

- Compensation, asservie à une extraction de cuisine,
- Installations monozones, nécessitant une adaptation de la ventilation en fonction de l’occupation.

MODE CAV - DÉBIT CONSTANT : Vitesse du ventilateur définie selon un débit précis

- Saisie manuelle (m3/h) de 2 consignes de débits type 0-PV-GV. Fonctionnement manuel ou sur plage horaire.
- Visualisation des valeurs sur l’afficheur, commutation manuelle, par horloge ou contact externe.

- Installations nécessitant la maîtrise d’un ou plusieurs débits précis.

MODE COP - PRESSION CONSTANTE : Variation auto de la vitesse du ventilateur pour maintien d'une pression constante

- Valeur de pression constante mesurée par une sonde externe (option) située dans le réseau de gaine de soufflage.

- Installations multizones, associées à une modulation des débits terminaux.



  • La régulation gère un caisson de mélange 2 voies en fonction des températures d’air neuf et de reprise, un ventilateur esclave.
  • L’UTBS est fournie en mode de régulation à débit constant CAV. Prévoir la sonde de pression PTHV pour un usage en mode de régulation à pression constante COP, une sonde 0-10V pour un pilotage en débit variable VAV.
  • Prévoir 1 servomoteur 24V tout ou rien avec ressort de rappel pour le registre d’air neuf ou 2 servomoteurs 24V proportionnels pour le caisson de mélange 2 voies.
  • L’alimentation de la régulation alimente les servomoteurs 24V de registres et de vannes.
Caisson principal

UTBS-ECOWATT-caisson-dim
UTBS_avec_Haut-Larg
Servitude gauche en standard (vue dans le sens de l’air)

UTBS 2

UTBS 3

UTBS 5

UTBS 8

A (mm)

360

410

410

500

B (mm)

750

1100

1500

1900

Les longueurs des unités sont fonction des configurations, voir dimensions ci-dessous.

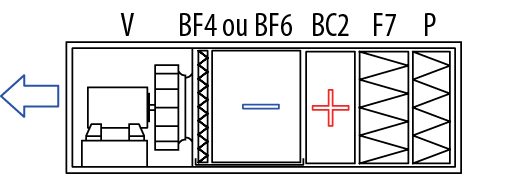

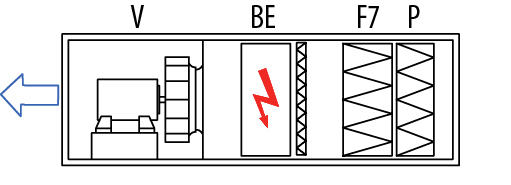

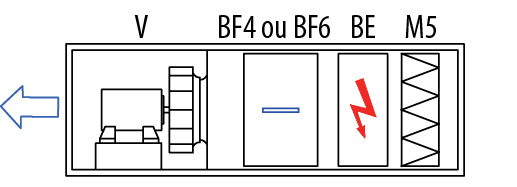

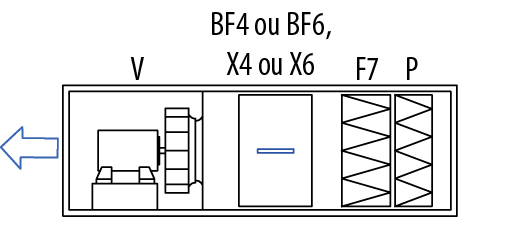

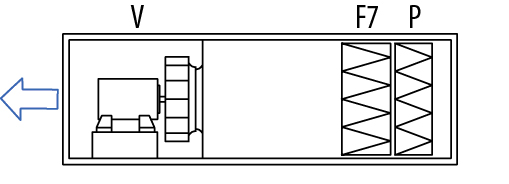

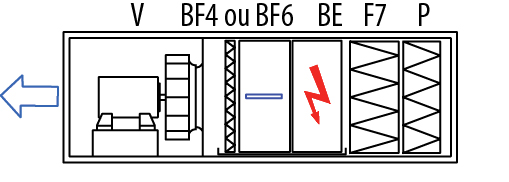

Configurations du caisson principal


Configuration 1 : longueur 750 mm(*)

Configuration 7 : longueur 1205 mm

Configuration 2 : longueur 969 mm(*)

Configuration 8 : longueur 1455 mm

Configuration 3 : longueur 1205 mm

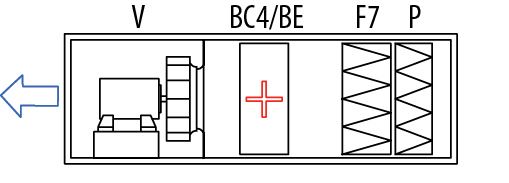

Configuration 9 : longueur 1455 mm

Configuration 4 : longueur 1205 mm

Configuration 10 : longueur 1455 mm

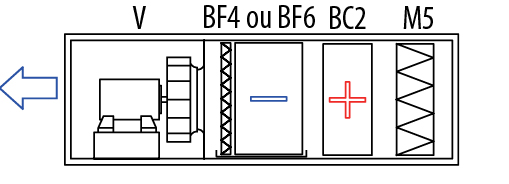

Configuration 5 : longueur 1205 mm

Configuration 11 : longueur 1455 mm

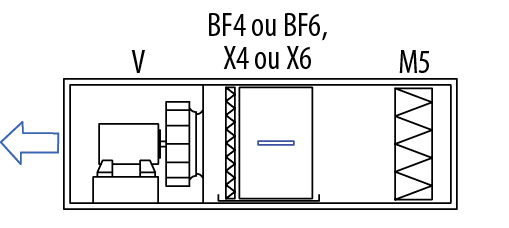

Configuration 6 : longueur 1205 mm

Configuration 12 : longueur 1455 mm
BC2 : Batterie Chaude 2 rangs ;
BC4 : Batterie Chaude 4 rangs ;
BF4 : Batterie Froide (ou réversible) 4 rangs ;
BF6 : Batterie Froide (ou réversible) 6 rangs ;
X4: Batterie à détente directe 4 rangs;
X6: Batterie à détente directe 4 rangs;
BE : Batterie Electrique ;
V : Ventilateur ;
M5 : Filtre M5 ;
F7 : Filtre F7 ;
P : Emplacement pré-filtre
(*) : Version non régulée
